Lakke monteeritav antenn

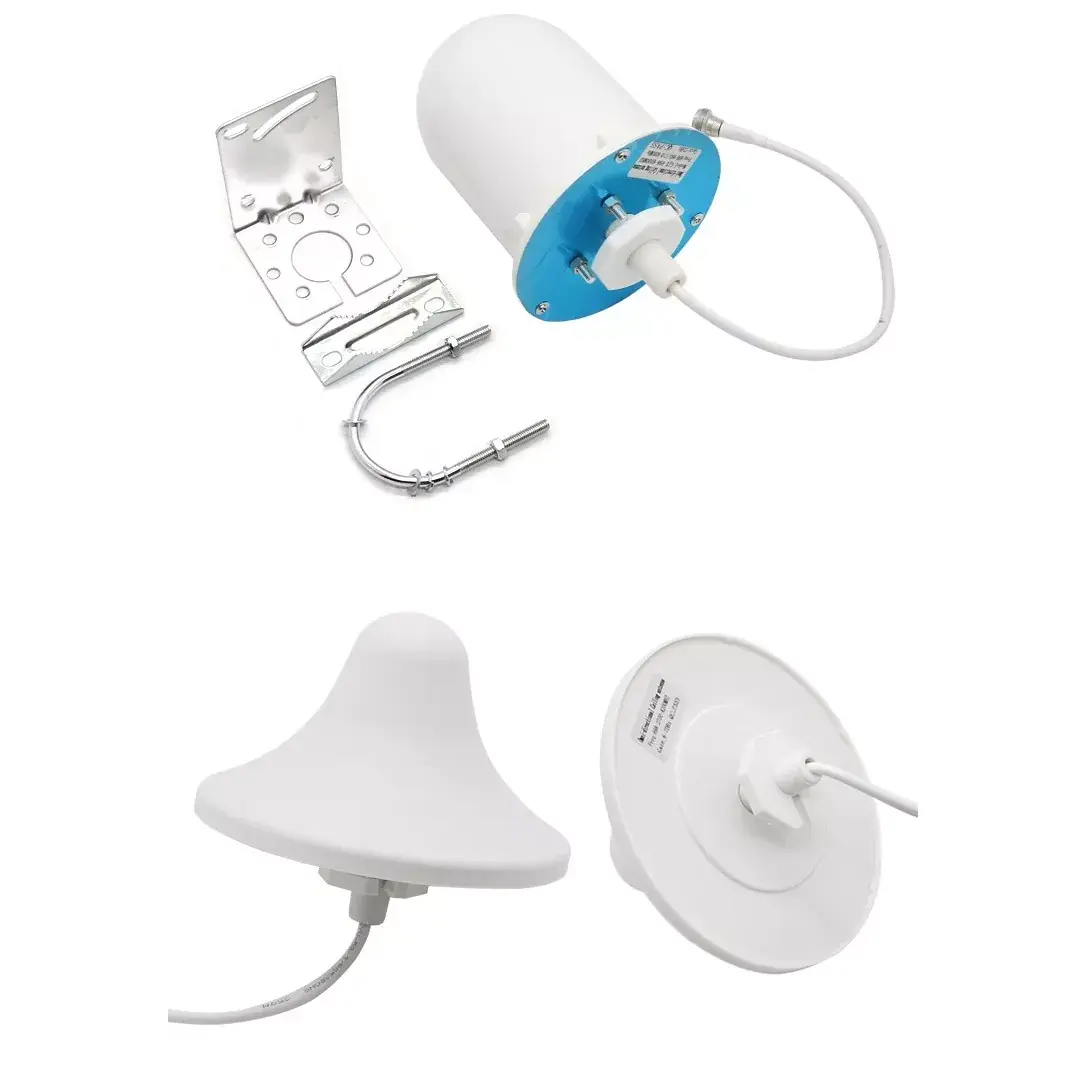

Ceiling Mount Antenna on siseruumide lakke kinnitatavad mitmesuunalised raadiosagedusantennid. Qianmu Communicationi enda väljatöötatud lakke kinnitatav antenn on integreeritud ümmarguse lae konstruktsiooniga, mille sees on täpsed puhtast vasest ostsillaatorid ja kõrgelt isoleeritud reflektortagaplaadid ning see on passiivne lairiba sideantenn. Toodet saab otse lakke põimida, et saavutada 360° ühtlane signaalikiirgus, võttes arvesse nii paigaldusesteetikat kui ka täielikku katvusvõimet ning see ühildub laialdaselt siseruumides kasutatava WiFi, Bluetoothi, 4G signaalivõimenduse ja kogu maja võrgusüsteemidega. Lakke paigaldatav Qianmu sideantenn puhtast vasest ostsillaatori + leegiaeglustava ABS-korpuse protsessiga ühildub suurepäraselt erinevate kaubanduslike sisevõrkude projektidega, nagu hotellid, büroohooned, kaubanduskeskused, tehased jne.

Tööpõhimõte

Lakke paigaldatav tuhandesilmaline sideantenn tagab signaali stabiilse edastamise ja vastuvõtmise koaksiaalse toiteostsillaatori kiirguse ja põhja peegelduse liitmise kahe mehhanismi kaudu. Sisemine struktuur on jagatud neljaks kihiks: toitepistik, kiirgusostsillaator, isolatsioonireflektor ja kaitsekorpus. Iga jõudlusparameetrit mõõdetakse kajavabas kambris, valesid parameetreid ei märgita:

1. Lairiba ostsillaatori resonantsprintsiip: Kasutades rõngakujulisi omnisuunalisi vasest ostsillaatoreid, mis katavad WiFi kahe standardsagedusriba 2400-2500 MHz ja 5150-5850 MHz, on mõõdetud sagedusriba seisulaine üldiselt ≤1,4, sagedustsoonis puudub täielik resonants. Mõnes piirkonnas ei leia 5G sagedusriba.

2. Alumise peegelduslaine kontsentratsioon: antenni põhjale on lisatud metallist peegeldustagaplaat, et neutraliseerida lae metallist kiilu ja lae alumiiniumpaneeli ülespoole suunatud signaali kadu. Mõõdetud vertikaalne allapoole suunatud signaali sumbumine väheneb 70%, 90% juhtmevabast energiast kiirgub siseruumi ja levikaugust suurendatakse sama võimsuse juures 30%.

3. 360° ühtlane kiirgusmehhanism: ümmarguste ostsillaatorite sümmeetriline paigutus, horisontaalne kiirguse kõikumine ≤1,2 dB, ühelt poolt tugeva signaali ja võrgu puudumise probleem, mõõdetud signaali tugevuse erinevus 10 meetri raadiuses ei ületa 5 dBm.

4. Häirevastane isolatsioonikonstruktsioon: korpusesse on lisatud täiendav neelav puuvillakiht, et isoleerida lae kohal arvutiruumis lülitite ja juhtmete tekitatud elektromagnetiline müra. Tiheda AP-võrgustsenaariumi korral vähenevad kaassageduslikud häired 40% ja mitme samaaegselt ühendatud kasutaja võrgukiirus ei lange oluliselt.

5. Lai temperatuuristabiilsusega materjali struktuur: Leegiaeglustav ABS-korpus + täielikult vasest ostsillaator, testitud 72 tundi kõrgel ja madalal temperatuuril vananemist vahemikus -30 °C kuni +65 °C, ostsillaator ei oksüdeeru, sagedushälbe viga ≤±3MHz, jõudlus ei vähene suletud lae pikaajalise kõrge temperatuuriga keskkonnas.

Ühildub tugiseadmetega

See lakke paigaldatav antenn ühildub enamiku turul olevate siseruumides kasutatavate juhtmeta sideseadmetega. Tehnilised muudatused ei vaja täiendavaid adapteri tarvikuid ja neid saab kasutamiseks otse ühendada:

1. Kaubanduslikud traadita seadmed: ettevõtte kaheribaline traadita AP, suure võimsusega WiFi-ruuter, hotelli vahelduvvoolu juhtmeta kontroller, lakke kinnitatav juhtmeta ruuter

2. Signaali parandamise seadmed: 2,4G/5G signaalivõimendi, 4G/5G siseruumides asuv mikrotugijaam, mobiiltelefoni signaali repiiter, Bluetoothi ​​võimenduse lüüs

3. Ioti võrguseadmed: Bluetoothi ​​lüüs, LoRa siseruumide kogumise tugijaam, tööstuslik 2.4G anduri lüüs, ülikoolilinnaku keskjuhtimisseade

4. Nõrkvoolu inseneritarvikud: raadiosageduslik võimsusjaotur, sidur, sisetoiteseade, nõrkvoolukasti võrgu laiendusmoodul

Täielik paigaldus- ja kasutusjuhend

(1) Paigalduseelse planeerimise põhipunktid

1. Asukoha planeerimine: avatud ruumides on iga lakke paigaldatud antenni efektiivne leviraadius 8-12 meetrit. Paljude vaheseintega hotellitubades on üks antenn iga 6-8 meetri järel.

2. Lae vältimine: paigaldage, et vältida metalltorusid, tugevaid elektrikaableid ja lülitusseadmeid lae sees, et vähendada elektromagnetilisi häireid;

3. Nõuded juhtmestikule: kasutage 50 Ω standardseid RF feedereid, mille iga sööturi pikkus on 15 meetri raadiuses, et vältida liigset signaalikadu.

(2) Lakke paigaldamise samm-sammuline protsess

1. Puurimine: tehke kipsplaadi/alumiiniumlakke 30mm läbimõõduga ringikujuline auk läbi raadiosagedusliku sööturi;

2. Juhtmed: ühendage sööturi üks ots lakke kinnitatava antenni tagaküljel oleva SMA liidesega ja pingutage, et vältida lahtitulekut;

3. Kinnitamine: Lükake antenni põhikorpus lae alt avasse, tagumine klõps laepaneeli peal, lukustub ja fikseeritakse automaatselt;

4. Tagumise otsa dokkimine: ühendage sööturi teine ​​ots traadita AP, signaalivõimendi RF-pordiga ja lülitage seade sisse;

5. Tegelik mõõtmine ja aktsepteerimine: leviala signaalitugevuse testimiseks kasutage signaali testijat. Vahemik -40 kuni -70 DBM loetakse kvalifitseeritud katteks.

(3) Hooldusjärgsed märkmed

1. Kontrollige iga kuue kuu järel lahtiste antenniklambrite ja oksüdeerunud toiteühenduste suhtes;

2. Niisketes keldrites ja köögiseadetes eemaldage ja puhastage igal aastal tolmu eemaldamiseks korpus, et vältida tolmu kogunemist, mis mõjutab kiirguse tõhusust;

3. Ärge virnage metalllehti ega juhtmeid antenni kohale, kuna see vähendab oluliselt traadita side leviala.

KKK Korduma kippuvad küsimused

K1: Milliste seadmetega see lakke kinnitatav antenn ühildub?

V1: Lakke kinnitatav Qianmu sideantenn ühildub enamiku 50 Ω RF-liidese seadmetega, nagu kaheribalised traadita ühendused, suure võimsusega WiFi-signaali võimendid, 4G siseruumide mikrotugijaamad jne. Seda saab otse sobitada kaubanduslike juhtmevaba leviala projektidega hotellides ja büroohoonetes.

Q2: Kas vajate laeantenni paigaldamiseks professionaalseid tööriistu? Kas üksik inimene saab seda tööd teha?

A2: pole vaja keerukaid tööriistu. Aukude tegemiseks on vaja vaid väikest elektritrelli ja snap-fit ​​struktuur on fikseeritud. Üks inimene saab ühe laeantenni paigaldamise lõpule viia 5 minutiga. Tootega on kaasas paigaldusjuhend ja isegi eelneva kogemuseta ehitustöölised saavad tööetappidest aru.

Q3: Kas antenni liidest, kesta LOGO ja pakendit saab kohandada?

A3: täielikult kohandatav. Lähtetehasena saame vajaduse korral asendada igat tüüpi SMA/N/BNC RF-liideseid, toetada kliendibrändi LOGO siiditrükkimist kestale, kohandatud neutraalset ekspordipakendit, värvikarbi pakendit ja OEM/ODM-i kohandatud tellimuste minimaalse tellimiskoguse üle saab kokku leppida.

Q4: Kuidas saame kinnitada lakke paigaldatud antenni tegelikku levikaugust? Kas saame esitada mõõdetud andmed?

A4: Jah. Iga laeantennide partiiga on kaasas raadiosagedusliku kajakambri katsearuanne koos kohapealse leviala testimise video ja signaalitugevuse andmetega erinevate kodumaiste hotellide ja büroohoonete kohta. Kõik parameetrid on reaalsed ja kontrollitavad ning kliendid saavad proovid tagasi enesetestimiseks ja võrdlemiseks saata.
