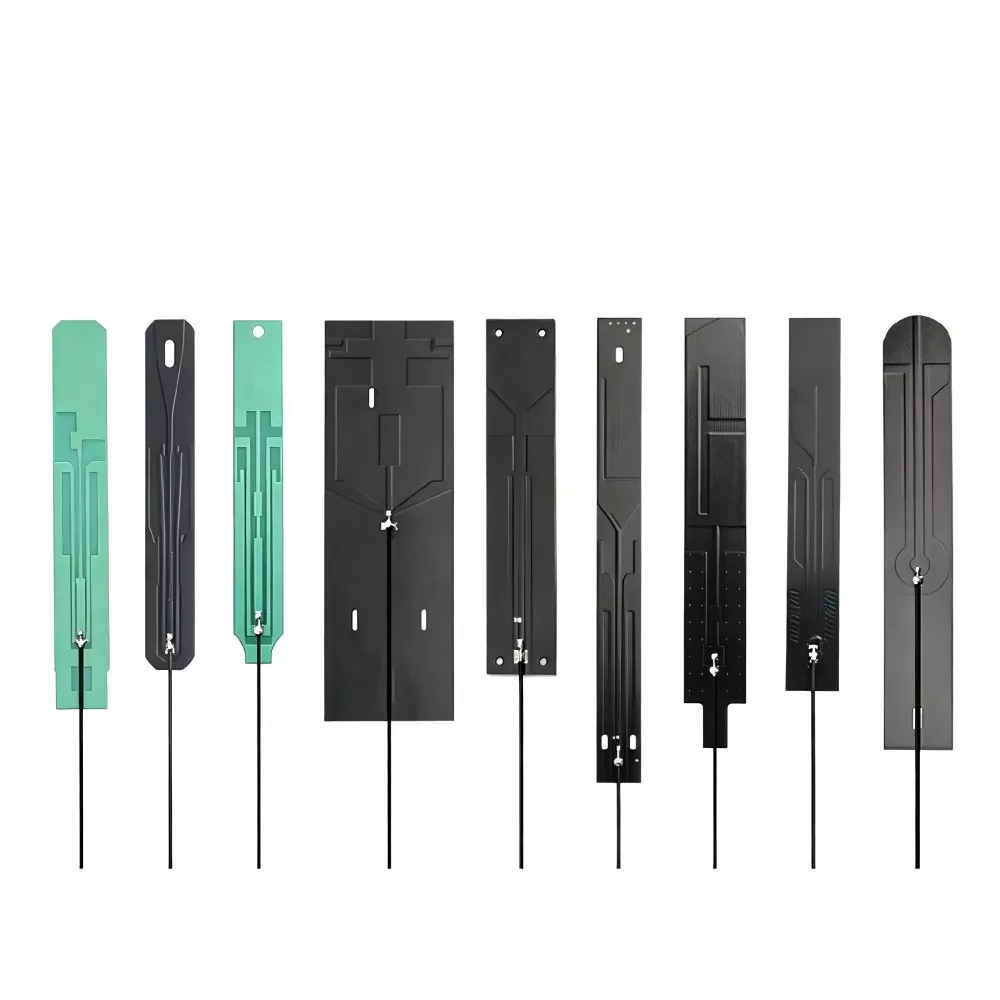

Suure jõudlusega PCB-antenn usaldusväärse traadita ühenduse tagamiseks

PCB-antennid integreerivad kiirgava elemendi trükkplaadile, muutes need potentsiaalseks valikuks kindlaksmääratud plaadipaigutusega ja piiratud ruumiga elektroonikatoodete jaoks eraldi antennikomponentide jaoks. Disain võib lihtsustada komponentide integreerimist, eeldusel, et vooluahela paigutust ja raadiosageduslikke nõudeid on õigesti arvesse võetud.

Qianmupakub antennilahendusi sisseehitatud traadita rakenduste jaoks. Sobiva konstruktsiooni valimine nõuab töösageduse, saadaoleva plaadi pindala, alusplaadi, korpuse materjalide ja seadme RF-jõudluse arvestamist. Neid tegureid saab kõige paremini hinnata riistvara projekteerimisetapis, et minimeerida välditavaid paigutuse muutusi arenduse ajal.

Disaini ja integreerimise kaalutlused

PCB antenn kasutab trükkplaadile lisatud juhtivat mustrit. Selle geomeetria ja elektrilised omadused sõltuvad sihtsagedusest, saadaolevatest mõõtmetest ja ümbritsevast vooluahela struktuurist.

Erinevalt põhiplaadist eraldi paigaldatud antennist on see disain tihedalt seotud PCB paigutuse otsustega. Kiirgav element, toitepunkt, alusplaat ja läheduses olevad komponendid võivad kõik mõjutada lõplikku jõudlust.

Uue projekti jaoks antenni hindamisel võtke arvesse järgmist.

• Sagedusvahemik:Määratlege vajalik töösagedus ja ribalaius vastavalt traadita ühenduse rakendusele.

• Tahvli paigutus:Jätke antennielemendile ja selle soovitatavale vabale alale piisavalt ruumi.

• Maapealne lennuk:Hinnake plaadi maapinna struktuuri ja selle mõju impedantsile ja kiirgusele.

• Komponentide positsioneerimine:Võtke arvesse akude, kuvarite, pistikute, kaablite ja metallosade lähedust.

• Impedantsi sobitamine:Jätke prototüübi testimise ajal ruumi komponentide sobitamiseks ja RF häälestamiseks.

• Korpuse ühilduvus:Hinnake korpuse materjalide, paigaldusasendite ja sisemiste struktuuride mõju.

Antenni tuleks hinnata seadme kavandatud konfiguratsioonis, kuna trükkplaadi või korpuse muudatused võivad mõjutada raadiosageduslikku käitumist.

Tüüpilised rakendused

Sisseehitatud antennide konstruktsioonid võivad sobida erinevate traadita ühenduse toodete jaoks, kui sagedusnõuded, vooluahela paigutus ja paigaldustingimused on ühilduvad.

IoT ja ühendatud seadmed

Andurisõlmed, nutikad koduseadmed ja muu ühendatud elektroonika võivad kasutada plaadiga integreeritud antenne, kui PCB-l on piisavalt ruumi ja sobiv maandus. Valimisel tuleks arvesse võtta sideriba ja lõplikku korpust.

Wi-Fi ja Bluetooth tooted

Traadita välisseadmed ja kompaktsed elektroonikaseadmed võivad lähiside jaoks kasutada integreeritud antenni. Toimivust tuleks kontrollida nõutava sagedusriba ja valmistoote raadiosageduslike sihtmärkide suhtes.

Juhtmeta moodulid ja juhtplaadid

Sidemoodulid ja elektroonilised juhtimissüsteemid võivad mahutada antenni otse trükkplaadile. Disain peab vastama mooduli paigutusele, komponentide paigutusele ja kavandatud töökeskkonnale.

Piiratud ruumiga elektroonika

Kompaktsete seadmete puhul tuleb olemasolevat antennipinda hinnata koos akude, kuvarite, pistikute ja muude komponentidega. Väike korpus ei tähenda automaatselt, et integreeritud disain tagab piisava raadiosagedusliku jõudluse.

RF jõudlus ja valideerimine

Antenni jõudlus sõltub kiirgusgeomeetria, alusplaadi, toitestruktuuri, impedantsi sobitamise ja ümbritsevate materjalide vastastikusest mõjust. Hindamislaual testitud disain võib pärast valmistootesse paigaldamist käituda teisiti.

Seetõttu tuleks prototüübi valideerimisel kasutada tüüpilist PCB paigutust ja võimaluse korral ettenähtud korpust. Olenevalt rakendusest võivad insenerid hinnata VSWR-i, ​​impedantsi, võimendust, ribalaiust ja kiirgusmustrit eelnevalt määratletud aktsepteerimiskriteeriumide alusel.

Varajane RF-testimine võib aidata tuvastada paigutuspiiranguid enne, kui nende parandamine tootmise ettevalmistamise käigus kulukamaks muutub.

Teave kohandatud projektide jaoks

Selgete tehniliste nõuete esitamine aitab hinnata kohandatud disaini teostatavust ja tuvastada varakult võimalikud integratsiooniprobleemid.

Esialgseks hindamiseks koostage võimaluse korral järgmine teave:

• Nõutav sagedusriba ja traadita protokoll

• PCB mõõtmed ja saadaolev antenni pindala

• Maapinna ja toitepunkti teave

• Korpuse materjal ja läheduses asuvad komponentide asukohad

• Sihtsageduse parameetrid ja testimisnõuded

• Prototüübi kogus ja hinnanguline tootmismaht

Kui trükkplaati alles arendatakse, tuleks enne paigutuse lõplikku vormistamist kaaluda antenni paigutust. See annab riistvara- ja RF-meeskondadele võimaluse koordineerida antenniala, maapealset struktuuri ja ümbritsevaid komponente.

Kui peamine PCB ei suuda nõutavat antennistruktuuri mahutada, võib kaaluda alternatiivset konfiguratsiooni. Lõplik valik peaks kajastama seadme mehaanilisi piiranguid, raadiosageduslikke sihtmärke ja tootmisnõudeid.
