Miks on paindlik kõrvaklappide antenn järgmise põlvkonna traadita heliseadmete jaoks hädavajalik

Kuna juhtmevabad kõrvaklapid ja kõrvaklapid muutuvad väiksemaks, nutikamaks ja funktsioonirikkamaks, mängib antenni disain usaldusväärse traadita side säilitamisel üha olulisemat rolli.QianmuarendabPaindlik kõrvaklappide antennTWS-i kõrvaklappide, juhtmevabade kõrvaklappide, luujuhtivate seadmete ja muude kompaktsete Bluetooth-helitoodete jaoks, pakkudes paindlikke, üliõhukesi ja kohandatavaid RF-lahendusi piiratud ruumiliste rakenduste jaoks.

Usaldusväärne antenn on stabiilse Bluetooth-side jaoks hädavajalik, eriti kui juhtmevabad kõrvaklapid peavad töötama äärmiselt kompaktsetes ja ebakorrapärastes siseruumides. APaindlik kõrvaklappide antennkasutab painduvat PI- või LCP-substraati, millel on täpne juhtiv kiirgusmuster, mis võimaldab antennil kohanduda kõverate pindadega, säilitades samal ajal usaldusväärse raadiosagedusliku jõudluse.

Sisukord

• Miks on antenni disain kaasaegsetes kõrvaklappides nii oluline?
• Mis on painduv kõrvaklappide antenn?
• Kuidas paindlik kõrvaklappide antenn töötab?
• Millised on painduva kõrvaklappide antenni peamised eelised?
• Kus saab kasutada painduvaid kõrvaklappide antenne?
• Milliseid tehnilisi näitajaid peaksid ostjad arvestama?
• Kuidas seda võrrelda traditsiooniliste antennidega?
• Kuidas peaksid tootjad valima õige antenni?
• Miks on tootmine ja raadiosageduste testimine olulised?
• Korduma kippuvad küsimused
• Järeldus

Miks on antenni disain kaasaegsetes kõrvaklappides nii oluline?

Juhtmeta kõrvaklapid tuginevad raadiosageduslikule sidele, et vahetada heli- ja juhtimisandmeid nutitelefonide, tahvelarvutite, arvutite ja muude Bluetoothi ​​toega seadmetega. Kuigi antenn võtab vaid väikese osa füüsilisest ruumist, võib selle disain traadita ühenduse jõudlust oluliselt mõjutada.

Kaasaegsete TWS-i kõrvaklappide sisekeskkond on eriti keeruline. Akud, kõlarid, mikrofonid, laadimiskomponendid, protsessorid, varjestuskonstruktsioonid ja mehaanilised komponendid võistlevad piiratud ruumi pärast. Samal ajal töötab antenn inimkeha lähedal, mis võib mõjutada raadiosageduse levikut ja signaali omadusi.

Traditsioonilised antennilahendused võivad vajada spetsiaalset PCB-ruumi või suhteliselt suurt paigaldusala. Paindlik antenn annab inseneridele suurema vabaduse paigutada kiirguselement piki kumeraid sisepindu, akupesasid, varsi või muid saadaolevaid alasid.

Kompaktseid Bluetooth-tooteid arendavate tootjate puhul tuleks antenni valimist kaaluda juba varases mehaanilise ja raadiosagedusliku projekteerimisetapis, mitte käsitleda seda lõpliku koostekomponendina.

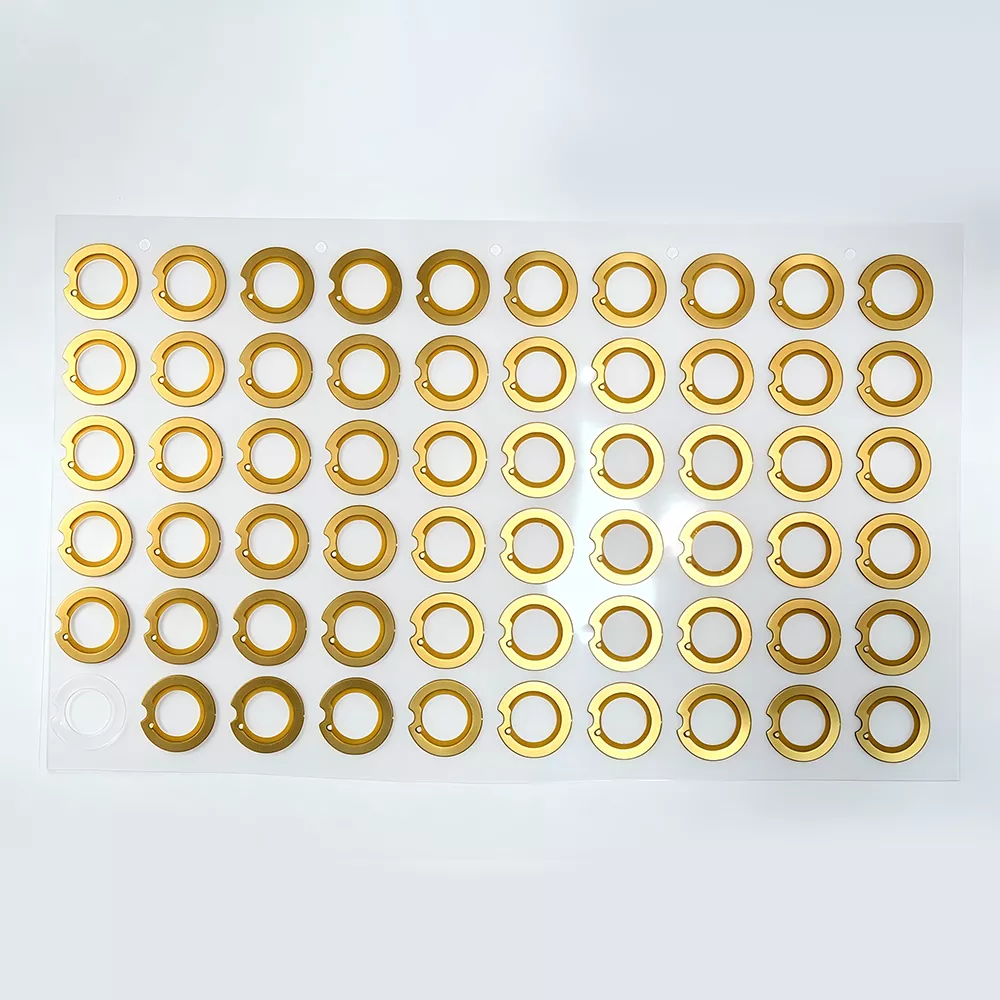

Mis on painduv kõrvaklappide antenn?

A Paindlik kõrvaklappide antennon miniatuurne RF-antenn, mis on mõeldud kompaktsete juhtmevabade heliseadmete jaoks. Tavaliselt kasutab see painduvat PI- või LCP-substraati, mille juhtiv kiirgusmuster on moodustatud täppistootmis- ja söövitusprotsesside kaudu.

Erinevalt jäikadest PCB antennidest võib painduv struktuur painduda ja kohanduda kõverate või ebakorrapäraste pindadega. See muudab selle eriti sobivaks toodetele, kus saadaolev antenni õõnsus on kitsas, kumer või tavapäraste jäikade komponentidega raskesti kohandatav.

Paindlikud kõrvaklappide antennid on tavaliselt mõeldud 2,4 GHz Bluetoothi ​​ISM-sagedusriba jaoks ja võivad toetada kaasaegseid Bluetoothi ​​rakendusi. Olenevalt projektist saavad tootjad kohandada antenni mõõtmeid, substraati, juhtme pikkust, terminali konfiguratsiooni ja paigaldusmeetodit, et need vastaksid toote arhitektuurile.

See disaini paindlikkus muudab FPC-põhised antennid eriti atraktiivseks TWS-i kõrvaklappide, juhtmevabade kõrvaklappide, luu juhtivate kõrvaklappide, kaelarihmaseadmete ja muude kompaktsete juhtmevabade toodete jaoks.

Kuidas paindlik kõrvaklappide antenn töötab?

Painduva kõrvaklappide antenni tööpõhimõte põhineb elektriliste RF-signaalide muutmisel elektromagnetlaineteks ja elektromagnetilise energia vastuvõtmisel ümbritsevast keskkonnast.

1. Bluetoothi ​​kiibistik genereerib kõrgsageduslikku elektrisignaali.
2. RF-signaal liigub läbi edastustee antenni poole.
3. Juhtiv kiirgusmuster muudab elektrisignaali elektromagnetiliseks energiaks.
4. Antenn kiirgab signaali ümbritsevasse keskkonda.
5. Vastuvõtmise ajal püüab antenn kinni seotud Bluetooth-seadme edastatud elektromagnetilisi signaale.
6. Vastuvõetud RF-energia muundatakse elektrisignaaliks ja edastatakse Bluetoothi ​​sidemoodulisse.

Kuna kõrvaklappe ja kõrvaklappe kantakse inimkeha lähedal, on antenni sobitamine, maandamine ja positsioneerimine eriti olulised. Inimkeha, aku, metallosad ja korpuse materjalid võivad kõik mõjutada antenni impedantsi ja kiirguse omadusi.

Seetõttu on RF õige häälestamine hädavajalik. Hästi läbimõeldud antenni tuleks hinnata toote tegelikus korpuses, mitte katsetada ainult isoleeritud komponendina. See aitab inseneridel tuvastada häälestusefekte ja optimeerida lõplikku juhtmevaba jõudlust.

Millised on painduva kõrvaklappide antenni peamised eelised?

Üliõhuke konstruktsioon

Ruum on TWS-i kõrvaklappide arendamisel üks suurimaid väljakutseid. Paindlik FPC-antenni konstruktsioon võimaldab tootjatel integreerida RF-komponenti kitsastesse kohtadesse ilma liigset mehaanilist helitugevust hõivamata.

Olenevalt konfiguratsioonist võib painduva antenni paksus olla saadaval vahemikus 0,12–0,30 mm, tavaliste valikute hulgas on 0,15 mm, 0,20 mm ja 0,25 mm. See aitab tootedisaineritel optimeerida väärtuslikku siseruumi.

Suurepärane paindlikkus

Painduv substraat võimaldab antennil järgida kõveraid ja ebakorrapäraseid sisepindu. See on eriti kasulik, kui tavaline jäik antenn ei mahu olemasolevasse struktuuri.

Korduva painutamise või mehaanilise liikumisega kokku puutuvate toodete puhul on teine ​​oluline kaalutlus painde vastupidavus. Substraadi õige valik ja liimi disain võivad pikaajalisel kasutamisel parandada mehaanilist töökindlust.

Stabiilne Bluetooth RF jõudlus

Antenni jõudlus sõltub enamast kui kiirguselemendist endast. Toitepunkti disain, maandus, impedantsi sobitamine, paigaldusasend ja läheduses olevad komponendid võivad mõjutada raadiosageduslikke omadusi.

Sel põhjusel peaks professionaalne antennitarnija suutma pakkuda RF-disaini tuge ja häälestussoovitusi, selle asemel et tarnida lihtsalt standardset antenni.

Lihtne kokkupanek

Painduvad antennid võivad olla varustatud kuumakindla liimiga, mis võimaldab neid kinnitada otse ettenähtud sisepinnale. See võib vähendada vajadust täiendavate mehaaniliste kinnituskonstruktsioonide järele ja lihtsustada kokkupanekut.

Kõrge kohandamisvõimalus

Erinevad kõrvaklappide korpused nõuavad erinevat antenni geomeetriat. Kohandatud lahendus võib hõlmata järgmisi variatsioone:

• Antenni kontuur ja mõõtmed
• Töösagedus
• Juhtme pikkus
• Pistiku ja terminali tüüp
• PI või LCP substraat
• Paigalduskoht
• Painderaadius
• Toote korpuse struktuur

Kus saab kasutada painduvaid kõrvaklappide antenne?

Kuigi tehnoloogia on tugevalt seotud TWS-i kõrvaklappidega, võivad paindlikud antennid toetada palju laiemat valikut kompaktseid juhtmevabasid helitooteid.

Milliseid tehnilisi näitajaid peaksid ostjad arvestama?

Hiina tootjalt või tarnijalt paindliku antenni hankimisel peaksid ostjad hindama nii elektrilisi kui ka mehaanilisi tehnilisi andmeid. Olemasolevasse ruumi mahutav antenn võib pärast valmistootesse paigaldamist siiski vajada RF-häälestust.

Neid väärtusi tuleks käsitleda võrdlusspetsifikatsioonidena. Lõplik jõudlus sõltub antenni konstruktsioonist, PCB paigutusest, maandusstruktuurist, korpuse materjalist, paigaldusasendist ja üldisest RF arhitektuurist.

Kuidas seda võrrelda traditsiooniliste antennidega?

Tootjatel on üldiselt kaaluda mitut antennitehnoloogiat, sealhulgas vedruantennid, jäigad PCB-antennid ja paindlikud FPC-antennid. Sobivaim valik sõltub toote arhitektuurist, saadaolevast ruumist, kulusihtmärgist, raadiosagedusnõuetest ja eeldatavast tootmismahust.

Ebakorrapärase korpuse struktuuriga või äärmiselt piiratud siseruumiga kõrvaklappide puhul võib paindlik FPC konstruktsioon pakkuda märkimisväärse mehaanilise integreerimise eelise. See võimaldab antennidisaineritel olemasolevate komponentide ümber töötada, selle asemel, et nõuda, et kogu toote struktuur mahutaks jäiga antenni.

Kuidas peaksid tootjad valima õige antenni?

Kõrvaklappide antenni valimine peaks algama pigem valmistootest kui üldisest antennikataloogist. Järgmised tegurid võivad aidata tootjatel teha usaldusväärsema otsuse.

1. Mõõtke saadaolev ruum.Esitage täpset teavet antenni õõnsuse pikkuse, laiuse, kõrguse, kõverate ja ümbritsevate komponentide kohta.
2. Määratlege raadiosageduse nõuded.Kinnitage Bluetoothi ​​sagedusvahemik, eeldatav sidekaugus, impedantsi nõuded ja antenni asukoht.
3. Kaaluge eluaseme materjale.Plastik, metall, akud, varjestuskomponendid ja muud juhtivad struktuurid võivad mõjutada raadiosageduslikku jõudlust.
4. Hinnake mehaanilisi nõudeid.Vibratsioonile, liikumisele või korduvale painutamisele kokku puutuvad tooted nõuavad sobivat paindlikkust ja kinnitusjõudlust.
5. Taotlege prototüübi näidiseid.Antenni testimine tegelikus korpuses annab sisukamad tulemused kui antenni sõltumatu hindamine.
6. Vaadake üle tootmisvõimalused.Masstootmisprojektide puhul hinnake kvaliteedi järjepidevust, RF-testimist, kohandamist, dokumentatsiooni ja tarnevõimet.

Täpsete 2D või 3D tootejooniste esitamine arendusetapis võimaldab antennitootjal konstruktsiooni tõhusamalt optimeerida. Prototüübi valideerimine võib seejärel aidata vähendada RF-probleemide avastamise ohtu pärast tööriistade ja masstootmise algust.

Miks on tootmine ja raadiosageduste testimine olulised?

Antenni jõudlus sõltub suuresti tootmise järjepidevusest. Väikesed erinevused mõõtmetes, juhtivusmustrites, konnektori paigutuses, liimi paigutuses või substraadi omadustes võivad mõjutada lõplikku raadiosageduslikku tulemust.

Seetõttu peaks kogenud antennitootja pakkuma rohkemat kui füüsilist komponenti. RF-tehnoloogia, näidiste arendus, impedantsi sobitamine, häälestamine, tootmiskontroll ja tehniline dokumentatsioon võivad aidata kaasa prognoositavamale tootearendusprotsessile.

Professionaalne RF-testimine võib hõlmata toimivuse kontrollimist kajavabas kambris, keskkonnakatseid, temperatuuritsüklit, mehaanilisi paindeteste ja muid kvaliteedikontrolli protseduure vastavalt rakendusnõuetele.

Rahvusvaheliste hangete puhul on oluline ka dokumentatsioon ja kvaliteedi tagamine. Olenevalt projektist võivad ostjad vajada materjalide vastavuse dokumente, kontrolliaruandeid, pakkimisteavet, äridokumente ja muud ekspordiga seotud tuge.

Korduma kippuvad küsimused

Q1: Mis on painduv kõrvaklappide antenn?

Paindlik kõrvaklappide antenn on õhuke painutatav RF-antenn, mis on mõeldud kompaktsete juhtmevabade helitoodete jaoks, nagu TWS-kõrvaklapid, Bluetooth-kõrvaklapid, luujuhtivusega kõrvaklapid ja juhtmeta kõrvaklapid. Selle painduv substraat võimaldab sellel kohanduda kumerate sisepindadega.

2. küsimus: kas painduv kõrvaklappide antenn toetab Bluetooth 5.3?

Jah. Õigesti kavandatud 2,4 GHz antenni saab kasutada Bluetooth 5.3 rakendustega, kui raadiosageduslik paigutus, impedantsi sobitamine, maandus ja paigaldustingimused on õigesti rakendatud.

Q3: Kas antenni mõõtmeid saab kohandada?

Jah. Paindlikke antenne saab kohandada vastavalt toote siseruumile ja mehaanilisele struktuurile. Selliseid parameetreid nagu pikkus, laius, kuju, paksus, juhtme pikkus, pistiku konfiguratsioon ja paigaldusmeetod saab kohandada vastavalt projekti nõuetele.

Q4: Millised substraatmaterjalid on tavaliselt saadaval?

PI ja LCP on tavaliselt kasutatavad painduvad antennisubstraadi materjalid. Sobiv materjal sõltub vajalikest raadiosageduslikest omadustest, mehaanilisest paindlikkusest, temperatuuritingimustest, töökindlusnõuetest ja tootmiskuludest.

K5: Kas painduv antenn võib kasutada kleepuvat alust?

Jah. Kleepuv alus võib lihtsustada paigaldamist, võimaldades antenni kinnitada otse ettenähtud sisepinnale. Liimi tüüp tuleks valida vastavalt töötemperatuurile, korpuse materjalile, montaažiprotsessile ja eeldatavatele kasutustingimustele.

K6: Millist teavet peaksid ostjad kohandatud antenni taotlemisel esitama?

Ostjad peaksid ideaalis esitama tootejoonised, saadaoleva antenniruumi, PCB paigutuse teabe, sihtsagedusriba, pistikunõuded, korpuse materjali, paigaldusasendi, mehaanilised nõuded ja eeldatava rakenduskeskkonna. See teave aitab tootjal välja töötada sobivama antennilahenduse.

K7: Miks tuleks antenni jõudlust lõpptootes testida?

Antenn ei tööta iseseisvalt. Akud, PCB-d, metallkomponendid, plastkorpus, maanduskonstruktsioonid ja inimkeha võivad kõik mõjutada raadiosageduslikku jõudlust. Seetõttu annab lõplikus korpuses oleva antenni testimine ühenduse stabiilsuse ja üldise traadita ühenduse toimivuse realistlikuma hinnangu.

Järeldus

Kasvav nõudlus väiksemate ja intelligentsemate juhtmevabade helitoodete järele tekitab antennide integreerimisega üha keerukamaid probleeme. APaindlik kõrvaklappide antennpakub tõhusat lahendust, ühendades kompaktsed mõõtmed, mehaanilise paindlikkuse, kohandatava geomeetria ja usaldusväärse Bluetoothi ​​RF jõudluse. TWS-i kõrvaklappide, luust juhtivate kõrvaklappide, kaelarihmaseadmete ja muude kompaktsete juhtmevabade toodete puhul võib paindlik antennitehnoloogia pakkuda suuremat disainivabadust, aidates samal ajal tootjatel ülerahvastatud sisestruktuuridest üle saada.

Ettevõtete jaoks, kes hankivad kohandatud antennilahendust, võib partnerlus kogenud tootjaga lihtsustada prototüübi väljatöötamist, raadiosageduste häälestamist, testimist ja masstootmist. Kui töötate välja uut juhtmevaba kõrvaklappi, TWS-kõrvaklappi või Bluetoothi ​​helitoodet ja vajate antenni, mis vastab teie konkreetsetele mehaanilistele ja RF-nõuetele,võtke meiega ühendustet arutada Qianmu antenni insenerimeeskonnaga oma jooniseid, tehnilisi spetsifikatsioone, kohandamisnõudeid, näidiseid ja tootmisplaane.
