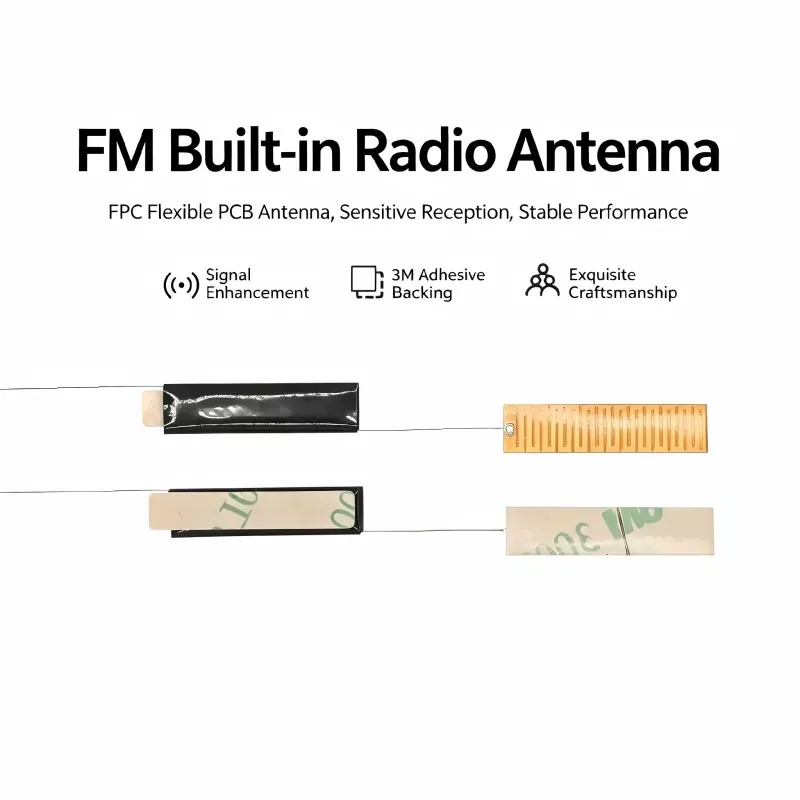

QianmuarendabSisseehitatud FM-raadio antenntootjatele, kes vajavad kompaktsetes elektroonikatoodetes töökindlat FM-vastuvõttu. See sisemise antenni lahendus, mis on loodud lähtudes praktilistest integreerimisnõuetest, aitab heliseadmetel saavutada stabiilse raadiosageduse, säästes samal ajal paigaldusruumi ja säilitades puhta väliskujunduse.
FM-raadio on endiselt oluline funktsioon paljudes autode helisüsteemides, kaasaskantavates raadiotes, Bluetoothi kõlarites, nutikates helitoodetes ja olmeelektroonikas. FM-vastuvõtu lisamine kompaktsele seadmele nõuab aga enamat kui lihtsalt antenni ühendamist vastuvõtjaga. Antenni mõõtmed, ferriitmaterjal, mähis, paigalduskoht, kaablite marsruut ja ümbritsevad elektroonilised komponendid võivad mõjutada vastuvõtu kvaliteeti. Sisseehitatud FM-raadioantenn pakub tootjatele kompaktse alternatiivi traditsioonilistele välisantennidele. See artikkel selgitab selle tööpõhimõtet, disaini eeliseid, rakenduse väärtust, peamisi ostukaalutlusi ja praktilisi integreerimismeetodeid.
Sisukord
Mida peaksid tootjad sisseehitatud FM-antennide kohta teadma?
Kuidas on konstrueeritud sisseehitatud FM-raadioantenn?
Miks on siseantenni disain oluline?
Millised tooted saavad kasutada sisseehitatud FM-antenni?
Millised tegurid mõjutavad FM-vastuvõttu?
Milliseid tehnilisi andmeid peaksid ostjad võrdlema?
Kuidas saavad insenerid antenni tootesse integreerida?
Mida peaksite FM-antenni tarnijalt otsima?
Sisseehitatud FM-raadioantenni KKK
Kas sisseehitatud FM-raadioantenn sobib teie toote jaoks?
Mida peaksid tootjad sisseehitatud FM-antennide kohta teadma?
Sisseehitatud FM-antenn on sisemine vastuvõtukomponent, mis on loodud FM-levisignaalide hõivamiseks ilma tavalist välist teleskoopantenni kasutamata. See on paigaldatud toote korpusesse ja ühendatud FM-vastuvõtja vooluringiga juhtme, tihvti või muu elektriliidese kaudu.
Paljude kaubanduslike toodete puhul pakub sisemine paigaldus olulist tasakaalu raadiosagedusliku funktsionaalsuse ja tööstusdisaini vahel. Selle asemel, et lubada antennil ulatuda korpusest välja, saavad tootjad paigutada vastuvõtva komponendi vaba ruumi sisse.
Ferriitsüdamikuga konstruktsiooni kasutatakse tavaliselt kompaktsete FM-vastuvõturakenduste jaoks. Ferriitmaterjal aitab kontsentreerida magnetvoogu mähise ümber, samal ajal kui mähitud juht muudab elektromagnetilise energia elektrisignaaliks, mida vastuvõtuahel saab töödelda.
Seetõttu muutub antenn osaks üldisest raadiosagedussüsteemist, mitte isoleeritud tarvikuks. Selle jõudlus sõltub nii selle enda elektrilistest omadustest kui ka keskkonnast, milles see töötab.
Kuidas on konstrueeritud sisseehitatud FM-raadioantenn?
Sisemise FM-antenni projekteerimine algab tavaliselt sihtsagedusalast ja olemasolevast paigaldusruumist. Seejärel määravad insenerid sobivad ferriidi mõõtmed, mähise struktuuri, traadi spetsifikatsioonid, ühendusmeetodi ja mehaanilise konfiguratsiooni.
Ferriidi südamik
Ferriidi südamik on magnetilise vastuvõtustruktuuri oluline osa. Selle materjali omadused ja füüsilised mõõtmed mõjutavad seda, kui tõhusalt antenn suhtleb ümbritseva elektromagnetväljaga.
Täppismähis
Vasktraat keritakse ümber ferriitsüdamiku vastavalt määratletud elektrinõuetele. Mähise järjepidevus on oluline, kuna kõikumised võivad mõjutada üksikute antenniüksuste elektrilisi omadusi.
Ühenduse struktuur
Olenevalt hostseadmest võib antenn kasutada erinevaid kaabli-, viigu- või pistikukonfiguratsioone. Sobiv ühendusstruktuur lihtsustab kokkupanekut ja vähendab kliendi PCB tarbetuid muudatusi.
Mehaaniline konfiguratsioon
Mõõtmeid tuleb arvestada juba projekteerimise alguses. Elektriliselt hästi töötav antenn võib siiski sobimatu olla, kui see ei mahu ettenähtud korpusesse või häirib teisi komponente.
Miks on siseantenni disain oluline?
Kaasaegsed elektroonikaseadmed muutuvad väiksemaks, sisaldades samal ajal rohkem funktsioone. See loob RF-komponentidele väljakutseid esitava keskkonna, kuna väärtuslikku siseruumi jagavad akud, PCB-d, kõlarid, protsessorid, toiteahelad ja mehaanilised struktuurid.
Õigesti konstrueeritud siseantenn võib pakkuda mitmeid praktilisi eeliseid:
- Ruumi optimeerimine:Antenn paigaldatakse pigem toote sisse, mitte ei vaja välist paigaldusruumi.
- Parem toote välimus:Igapäevaseks tööks pole pikka teleskoopantenni vaja.
- Mehaaniline kaitse:Sisemine paigutus vähendab juhuslikku painutamist või füüsilist mõju.
- Paindlik integreerimine:Kohandatud mõõtmed võivad mahutada erinevaid korpuse paigutusi.
- Järjepidev kokkupanek:Määratletud sisemine paigaldusasend võib toetada standardset tootmist.
- Rakenduse mitmekülgsus:Sama antenni põhikontseptsiooni saab kohandada erinevatele elektroonikatoodetele.
Need eelised on eriti olulised tootjatele, kes soovivad ühendada FM-raadio kaasaegsete juhtmevabade ja digitaalsete funktsioonidega kompaktses korpuses.
Millised tooted saavad kasutada sisseehitatud FM-antenni?
Kasutusala on laiem kui traditsioonilistel eraldiseisvatel raadiotel. Niikaua kui elektrooniline süsteem sisaldab FM-vastuvõtu funktsiooni ja tagab sobiva paigalduskeskkonna, võib kaaluda siseantenni kasutamist.
| Rakendus | Tüüpiline nõue | Siseantenni eelised |
|---|---|---|
| Auto heli | Stabiilne FM-vastuvõtt kompaktses juhtseadmes | Varjatud paigaldus |
| Bluetooth kõlarid | FM-funktsioon koos juhtmevaba heliga | Ruumisäästlik disain |
| Kaasaskantavad raadiod | Kompaktne korpus ja kaasaskantav töö | Vähendatud väliseid komponente |
| Äratuskellad | Integreeritud FM-raadio funktsioon | Toote puhas välimus |
| Nutikad heliseadmed | Ühes korpuses mitu funktsiooni | Paindlik sisemine paigutus |
| Spetsiaalsed vastuvõtjad | Rakendusespetsiifiline RF-integratsioon | Kohandatav konfiguratsioon |
Millised tegurid mõjutavad FM-vastuvõttu?
Õige nimisagedusega antenni valimine on alles esimene samm. Tegelikku jõudlust võivad mõjutada mitmed täiendavad tegurid.
1. Paigalduskoht
Antenn tuleb paigutada sellisesse kohta, kus see saab raadiosagedussignaali tõhusalt vastu võtta. Selle paigaldamine suurte juhtivate komponentide või suure müratasemega ahelate kõrvale võib vähendada praktilist jõudlust.
2. PCB paigutus
PCB võib mõjutada antenni elektromagnetilist keskkonda. Insenerid peaksid arvestama antenni ja protsessorite, lülitustoiteallikate, kiirete liideste ja muude võimalike häirete allikate vahelist kaugust.
3. Korpuse materjal
Plastikust ja mittejuhtivad korpused pakuvad üldiselt erinevat raadiosageduslikku keskkonda kui metallist korpused. Lõplik korpus tuleks seetõttu kaasata prototüübi testimisse.
4. Kaabli marsruutimine
Antenni juhe tuleb juhtida ettevaatlikult ja hoida eemal tarbetutest elektrimüra allikatest. Kaabli järjepidev marsruutimine võib samuti aidata säilitada korratavat tootmisjõudlust.
5. Vastuvõtja tundlikkus
Antenn ei suuda kompenseerida kõiki vastuvõtuahela piiranguid. Antenni omadusi ja vastuvõtja jõudlust tuleks tootearenduse käigus hinnata koos.
Milliseid tehnilisi andmeid peaksid ostjad võrdlema?
FM-antenni hankimisel peaksid osturühmad enne hinnapakkumiste küsimist koostama tehniliste kirjelduste lehe. See muudab tarnijate võrdlemise mõttekamaks ja vähendab riski valida komponenti ainult hinna järgi.
| Spetsifikatsioon | Soovitatav hindamine | Ostu tähtsus |
|---|---|---|
| Sagedusvahemik | Kinnitage ühilduvus vajaliku FM-sagedusalaga | Hädavajalik |
| Ferriit materjal | Hinda materjali ja järjepidevust | Kõrge |
| Pooli mähis | Kontrollige mähise täpsust ja korratavust | Kõrge |
| Mõõtmed | Sobitage saadaolev siseruum | Hädavajalik |
| Juhtme pikkus | Kinnitage PCB ja montaažinõuded | Keskmine |
| Ühendus | Kontrollige elektrilist ja mehaanilist ühilduvust | Kõrge |
| Temperatuurivahemik | Sobitage tegevuskeskkond | Keskmine kuni kõrge |
| Kohandamine | Tehke kindlaks, kas OEM-i spetsifikatsioone toetatakse | Kõrge |
Mahulise tootmise puhul peaksid ostjad kaaluma ka proovide kinnitamise protseduure, sissetulevat kontrolli, tootmise järjepidevust, pakkimist, tarneaega ja tehnilist tuge.
Kuidas saavad insenerid antenni tootesse integreerida?
Antenni eduka integreerimise protsess peaks algama enne lõpliku korpuse külmutamist. Antenni tarnija, PCB-inseneri, mehaanikainseneri ja tootetootja vaheline varajane kooskõlastamine võib ära hoida kulukaid ümberkujundamisi.
- Määratlege raadiosageduse nõue:Määrake FM-i sihtsagedusvahemik ja vastuvõtja arhitektuur.
- Paigalduskoha reserveerimine:Enne mehaanilise paigutuse lõpetamist määrake antenni asukoht.
- Esitage joonised:Jagage saadaolevaid mõõtmeid ja ühendusnõudeid antenni tootjaga.
- Arendage näidiseid:Hinnake kohandatud antenni prototüüpe kavandatud tootes.
- Testige kogu komplekti:Mõõtke vastuvõttu realistlikes töötingimustes.
- Lõpetage tootmisspetsifikatsioonid:Luku mõõtmed, mähise parameetrid, kaablid, pistikud ja kontrollikriteeriumid.
Prototüübi testimine on eriti oluline, kuna väljaspool toodet mõõdetud antenni jõudlus ei pruugi näidata jõudlust pärast antenni paigaldamist lõplikku korpusesse.
Mida peaksite FM-antenni tarnijalt otsima?
Sobiv tarnija peaks suutma pakkuda rohkemat kui kataloogikomponenti. OEM- ja ODM-projektide puhul võib tehniline suhtlus ja kohandamisvõimalus olla sama olulised kui antenni põhispetsifikatsioon.
Hiina antenni tootja või tarnija hindamisel võtke arvesse järgmist.
- FM- ja muude RF-antennikomponentide tootmise kogemus.
- Võimalus kohandada ferriitsüdamiku mõõtmeid ja mähiste struktuure.
- Mähise mähise ja komponentide kokkupaneku stabiilne juhtimine.
- Võimalus kohandada kaableid, kontakte ja pistikuid.
- Proovi arendus enne masstootmist.
- Selged tehnilised joonised ja toote spetsifikatsioonid.
- Tootmispartiide kvaliteedikontrolli protseduurid.
- Vastutulelik suhtlus tootearenduse ajal.
Qianmu keskendub antennide arendamisele ja tootmisele erinevate elektrooniliste rakenduste jaoks. Selle kohandatud lähenemine võimaldab klientidel arutada sagedusnõudeid, paigaldusmõõtmeid, ühendusmeetodeid ja muid projektipõhiseid parameetreid enne tootmislahenduse lõplikku vormistamist.
Sisseehitatud FM-raadioantenni KKK
Kas sisseehitatud FM-raadioantenn võib asendada välist teleskoopantenni?
Paljude kompaktsete elektroonikatoodete puhul saab traditsioonilise teleskoopantenni asemel kasutada sisemist antenni. Lõplik valik sõltub siiski vastuvõtja disainist, toote struktuurist, olemasolevast paigaldusruumist ja nõutavast vastuvõtuvõimest.
Millist FM sagedusvahemikku tavaliselt toetatakse?
Paljud kaubanduslikud FM-raadiorakendused töötavad vahemikus 88–108 MHz. Antenni täpne konstruktsioon tuleks sobitada nõutava sagedusvahemiku ja vastuvõtuahelaga.
Kas antenni saab kohandada väikese korpuse jaoks?
Jah. Kohandamine võib käsitleda ferriidi mõõtmeid, pooli struktuuri, juhtme pikkust, terminali konfiguratsiooni ja muid mehaanilisi nõudeid. Prototüübi testimine on soovitatav, kui paigaldusruum on väga piiratud.
Kas antenni paigutus mõjutab raadiovastuvõttu?
Jah. Paigutamisel võib olla märkimisväärne mõju. Läheduses asuvad metallkomponendid, toiteahelad, protsessorid, PCB jäljed, akud ja kaablid võivad muuta antenni ümbritsevat elektromagnetilist keskkonda.
Kas antenni tuleks katsetada valmistoote sees?
Jah. Antenni testimine tegelikus korpuses annab realistlikumat teavet lõpliku vastuvõtu jõudluse kohta kui antenni kui sõltumatu komponendi testimine.
Miks valida standardmudeli asemel kohandatud antenn?
Kohandatud mudeli saab kujundada vastavalt toote konkreetsetele mõõtmetele, vastuvõtja liidesele, paigalduskohale ja mehaanilistele piirangutele. See võib hõlbustada integreerimist ja vähendada vajadust struktuurimuudatuste järele.
Kas sisseehitatud FM-raadioantenn sobib teie toote jaoks?
Kaasaegsete elektroonikatoodete puhul, kus ruum, välimus, töökindlus ja RF-funktsioonid peavad koos eksisteerima, võib sisseehitatud antenn pakkuda praktilist alternatiivi tavapärastele väliskujundustele. Selle edu sõltub kogu inseneriprotsessist, sealhulgas ferriidi valikust, mähiste mähisest, sagedusnõuetest, PCB konstruktsioonist, paigaldusasendist, korpuse struktuurist ja lõpptoote testimisest.
Qianmu pakub kohandatud sisseehitatud FM-raadioantenni lahendusi tootjatele, kes arendavad heliseadmeid, autoelektroonikat, kaasaskantavaid raadioid, Bluetooth-kõlareid ja muid FM-toega seadmeid. Kui teil on konkreetne sagedusvahemik, korpuse suurus, kaablinõue või vastuvõtja liides,võtke meiega ühendustoma projekti arutamiseks ja teie tootenõuetele vastava antennikonfiguratsiooni väljatöötamiseks.
