2G/3G/4G LTE antenn

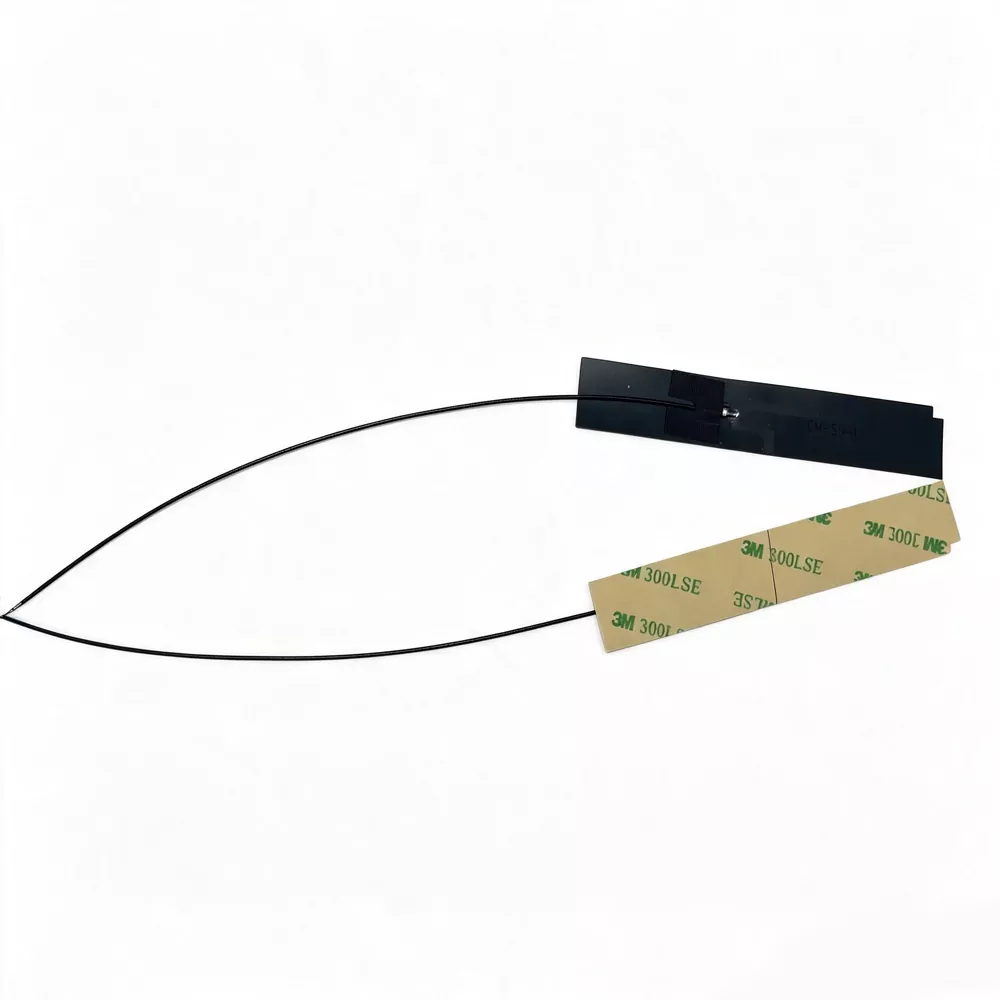

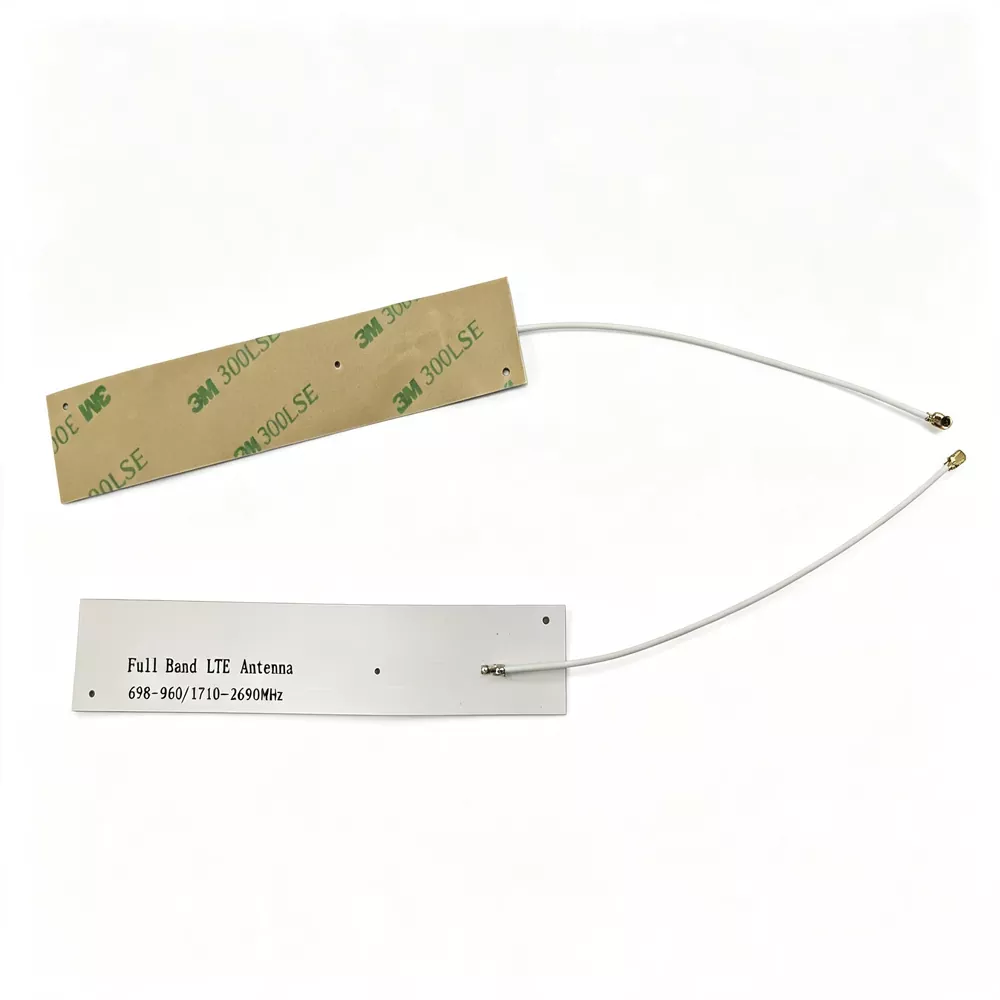

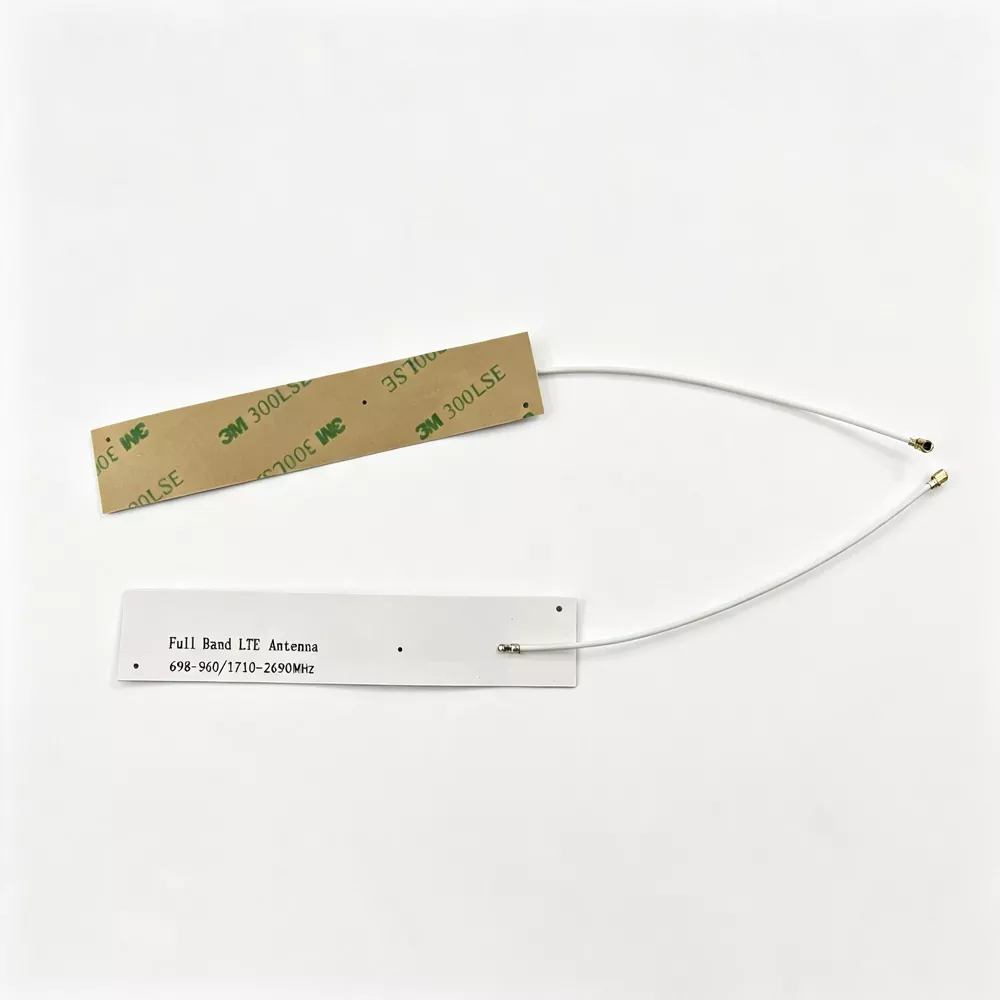

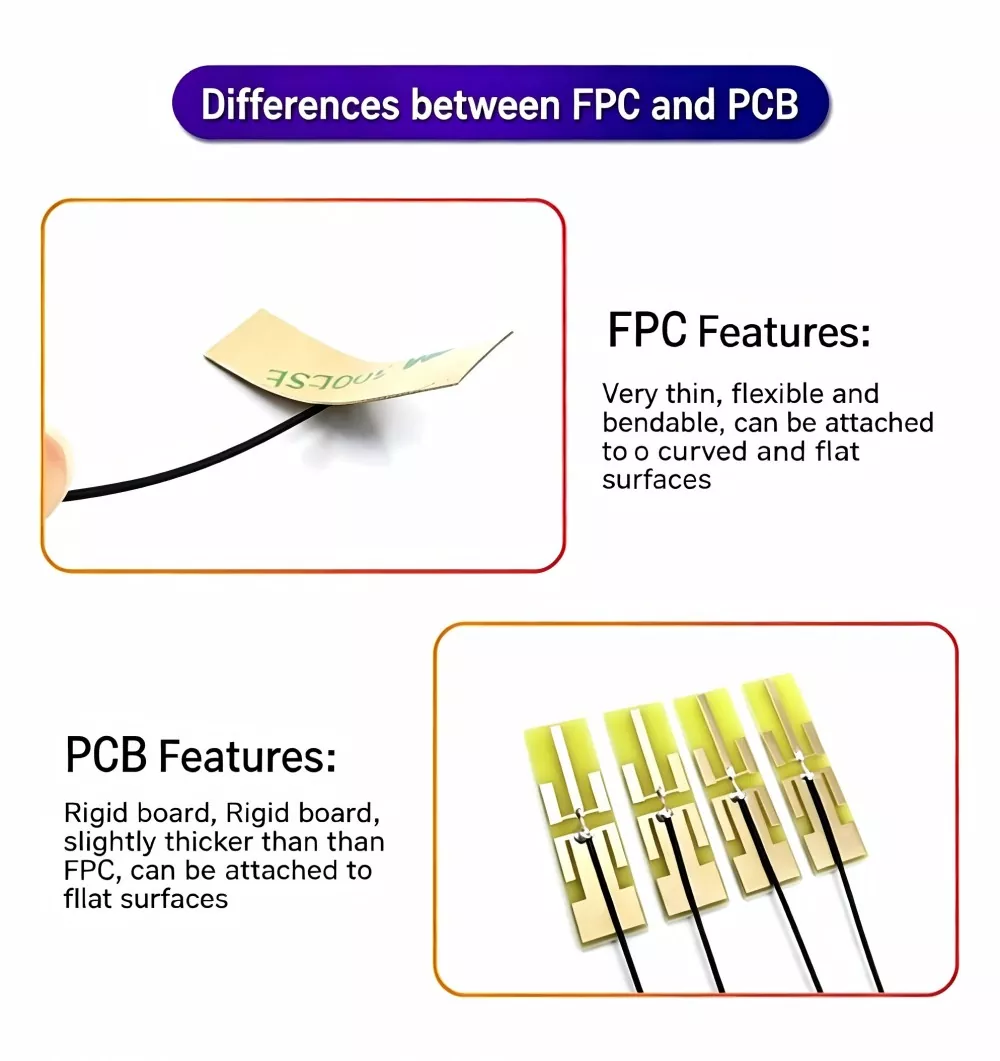

2G/3G/4G LTE antenn on kerge, paindlik ja painutatav sisseehitatud täisribaline mobiilsideantenn. Erinevalt tavalisest pindpaigaldusantennist kasutab see toode FPC painduvat trükkplaati + koaksiaalset otsejootmisprotsessi. Antenn on kerge, õhuke, pehme ja mahub vabalt seadme sees olevasse kumerasse pinda ja kitsasse pilusse. See toetab 2G GSM, 3G WCDMA ja 4G LTE mitme võrgu signaali edastamist ja vastuvõtmist. See on praegu väikeste nutikate iot-seadmete eelistatud sisseehitatud sideantenni tüüp, mis lahendab laialdaselt tööstuse valupunkte, nagu väike sisseehitatud ruum, nõrk signaal, ebastabiilne kontakt ja seadme halb vibratsioonikindlus.

Toimimispõhimõte

See 2G/3G/4G LTE antenniga FPC keevitatud koaksiaalantenn töötab paindliku mikroriba ostsillaatori massiivi raadiosagedusprintsiibil ja edastab signaale koaksiaalvarjestatud feederitega. See on jagatud kolmeks osaks: signaali kiirguskiht, isoleeriv substraadi kiht ja varjestatud ülekandekiht. Tööloogika on stabiilne ja tõhus:

• Rf kiirguse põhimõte: FPC plaadi pind söövitab täpselt mitmeribalisi ostsillaatori jooni, ühtib täpselt 2G/3G/4G täisriba resonantsipunktidega, ribade surnud tsoone pole, mõõdetud täisriba seisulaine suhe on stabiilne ≤1,5, signaali peegelduskadu on äärmiselt väike.

• Keevitatud jõuülekande eelised: koaksiaalliin ja FPC ostsillaatorplaat on moodustatud ühes tükis kõrge temperatuuriga tinajootmise teel. Võrreldes tavalise neetitud ja klammerdatud konstruktsiooniga on mõõdetud seismiline jõudlus paranenud 85% võrra ning pikaajalises vibratsioonikeskkonnas puudub kontakti kadu ja signaali katkestus null.

• Varjestatud häiretevastane mehhanism: RG1.13 koaksiaalliini kahekihiline varjestusstruktuur isoleerib tõhusalt elektromagnetilise müra CPU-st, toiteallikast ja seadme põhiplaadi kiibist. Seadme sisemises häirekeskkonnas mõõdetuna suureneb signaali vastuvõtu tundlikkus 3-5 dB võrra.

• Kõiksuunalised kiirgusomadused: tasapinnaline mitmesuunaline edastus- ja vastuvõtukonstruktsioon suudab säilitada stabiilse signaaliväljundi stsenaariumide korral, kus seadme suletud kest ja metallkorpus on blokeeritud ning iot-seadmete välisvõrgu õnnestumise määr on mõõdetud 28% suuremaks.

Paigaldus- ja kasutusjuhend

See FPC-antenn on sisseehitatud sisseehitatud paigaldus, lihtne kasutada, sobib masstootmiseks ja ei vaja professionaalset silumist. Toimingud on järgmised.

1. Asukoha valik: valige seadme sees avatud ala, mis on eemal emaplaadi kiibist, toiteallikast ja metallkorpusest, et vältida signaali blokeerimist ja häireid.

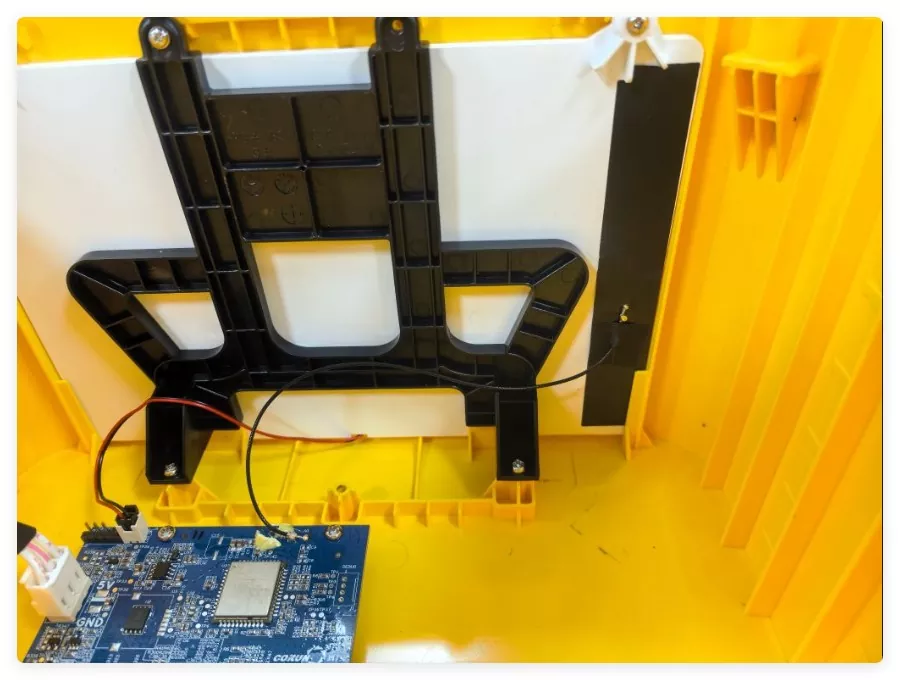

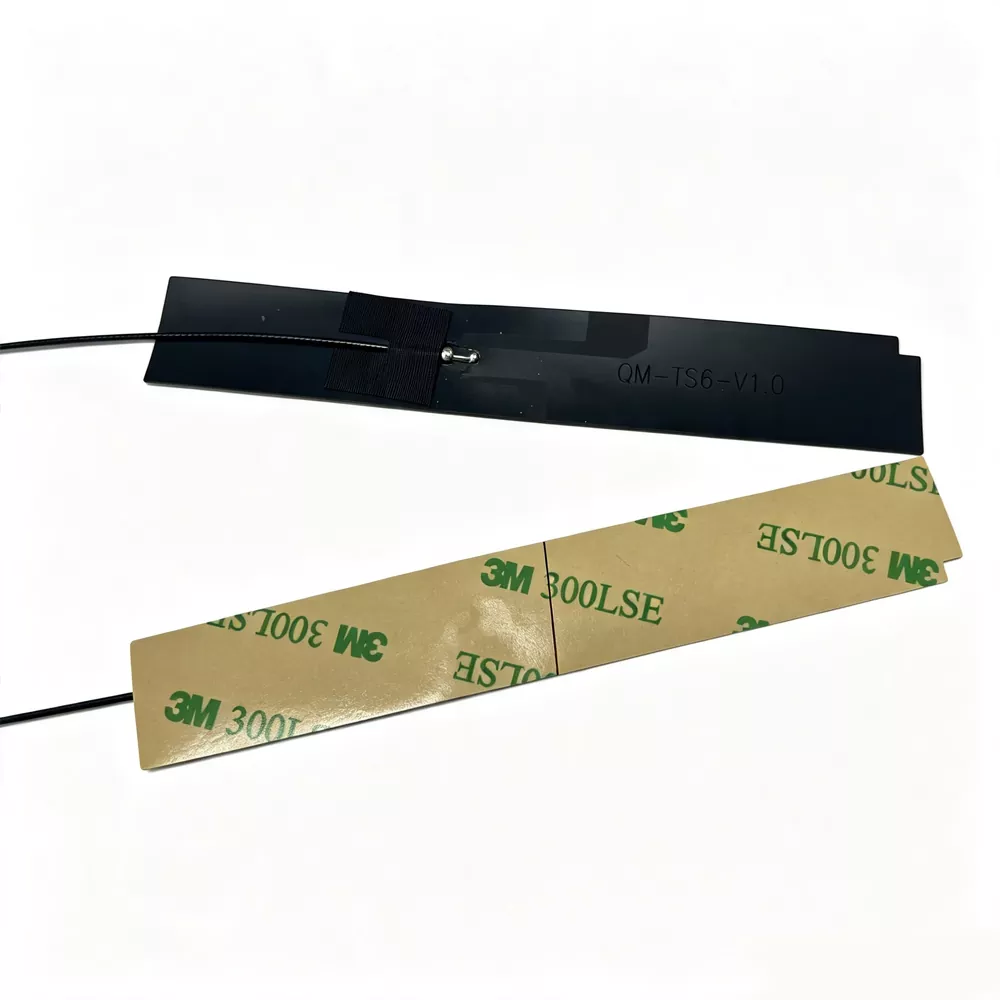

2. Paigaldage ja kinnitage: antenni tagaküljel on ülitugev 3M liim. Pärast seadme siseseina tolmu- ja õliplekkide puhastamist kinnitage see tasaselt ja kindlalt ning painutage seda vastavalt vajadusele, et see sobituks seadme kumera pinnaga.

3. Liidese dokkimine: ühendage IPEX/SMA liides tagaküljel täpselt seadme mooduli antennipesaga ja kinnitage see õrnalt, et vältida juhtme vägivaldset tõmbamist.

4. Juhtmete korraldus: üleliigseid juhtmeid tuleb korralikult hoida, et vältida kokkusurumist, painutamist või surnud volte ning varjestuskihi kahjustamist, mis võib signaali mõjutada.

5. Sisselülitamise test: pärast kokkupaneku lõpetamist lülitage toide sisse ja looge ühendus võrguga, et kontrollida, kas kõik 2G/3G/4G võrgusignaalid saavad normaalselt vastu ning seejärel on võimalik masstootmine.

KKK

K1: Kas seda 2G/3G/4G LTE antenni FPC keevitatud koaksiaalantenni saab kasutamiseks painutada?

A1: Jah. Toode on valmistatud painduvast FPC alusmaterjalist, mida saab vabalt painutada ja sobitada kumeratele pindadele. See mahub seadme väikesesse sisseehitatud ruumi ja ei purune ega mõjuta signaali jõudlust, kui seda normaalselt painutada.

Q2: Kas toetate kohandatud kaabli pikkusi ja liidese tüüpe?

A2: täielikult toetatud. Lähtetehasena toetatakse kohandatavaid liinipikkusi vahemikus 10–50 cm, vahetatavaid liideseid, nagu SMA, BNC, IPEX, LOGO siiditrükk ja suuruse peenhäälestust.

Q3: Millised on jootmisprotsessi eelised tavalise kleebitud antenni ees?

A3: ühes tükis koaksiaalne joonkeevitus, ilma lõtkuta, tugevam löögikindlus, tõmbekindlus, vananemisvastane jõudlus, lahendab täielikult seadmete vibratsiooni, signaali virvenduse ja halva kontakti probleemid kõrge temperatuuriga keskkonnas, sobib paremini karmide tööstus- ja sõidukistsenaariumide jaoks.
