Kuidas saab õige DAB-antenn parandada digitaalse raadio vastuvõttu kaasaegsetes sõidukites?

Qianmu, professionaalne antennitootja Hiinas, arendabDAB antennlahendused autode digitaalsetele raadiosüsteemidele, mis aitavad sõidukiomanikel ja seadmete tootjatel saavutada usaldusväärse DAB/DAB+ signaali vastuvõtu, vähendada häireid ja paindlikku paigaldust erinevates sõidukirakendustes.

DAB-antenn on digitaalse raadiosüsteemi oluline komponent, mis vastutab ringhäälingusignaalide vastuvõtmise ja nende edastamise eest ühilduvasse vastuvõtjasse. Võrreldes traditsioonilise analoograadio vastuvõtuga suudavad digitaalne heliringhääling (DAB) ja DAB+ pakkuda selget heli ja juurdepääsu suuremale hulgale digitaalsetele jaamadele, kui signaali levi on piisav. Tegelik jõudlus sõltub aga antenni konstruktsioonist, paigaldusasendist, vastuvõtja ühilduvusest ja kohalikest ringhäälingutingimustest. See artikkel selgitab, kuidas DAB-antenn töötab, millised tehnilised näitajad on olulised, kuidas seda õigesti paigaldada ja mida peaksid autoseadmete tootjad arvestama Qianmult sobiva lahenduse valimisel.

Sisukord

1. Mis on DAB-antenn ja kuidas see töötab?

2. Miks on DAB-antenn digitaalraadio jaoks oluline?

3. Milliseid funktsioone peaksite DAB-antennilt otsima?

4. DAB-antenni tehnilised kirjeldused

5. Kus saab DAB-antenni kasutada?

6. Kuidas valida õiget DAB-antenni

7. DAB-antenni paigaldus- ja hooldusnõuanded

8. Miks kaaluda DAB-antennilahenduste jaoks Qianmu?

9. Korduma kippuvad küsimused

10. Järeldus

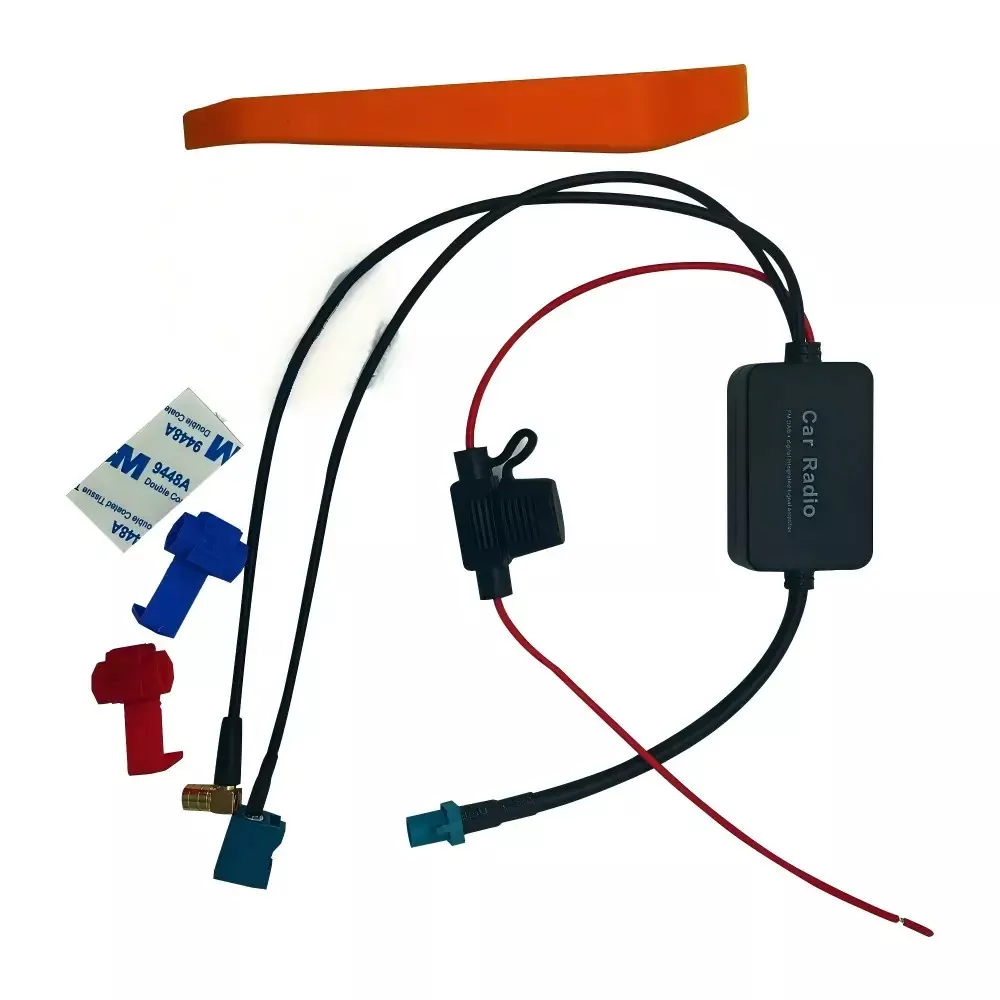

Mis on DAB-antenn ja kuidas see töötab?

DAB-antenn on raadiosageduskomponent, mis on loodud digitaalse heliringhäälingu signaalide vastuvõtmiseks. See püüab kinni digitaalsete ringhäälingujaamade edastatavad elektromagnetlained ja edastab vastuvõetud signaali ühilduvasse raadiovastuvõtjasse, mis töötleb andmeid ja muudab need heliks.

DAB tähistab Digital Audio Broadcasting, samas kui DAB+ on digitaalse raadiostandardi täiustatud versioon. Mõlemad nõuavad ühilduvat vastuvõtuseadet ja juurdepääsu toetatud sagedusaladel edastatavatele saadetele.

Autosüsteemis töötab antenn koos vastuvõtja, koaksiaalkaabli, pistikute ja nendega seotud elektrooniliste komponentidega. Täieliku paigalduse kvaliteet määrab, kas süsteem suudab säilitada usaldusväärse vastuvõtu, kui sõiduk liigub erinevates keskkondades.

Tüüpiline autotööstuse DAB vastuvõtusüsteem sisaldab:

• Antenni element:Püüab saadaolevatest digitaalsaadetest raadiosageduslikke signaale.
• Koaksiaalkaabel:Edastab vastuvõetud signaali raadioseadmesse, piirates samal ajal soovimatut signaalikadu.
• RF-pistik:Loob sobiva elektriühenduse antenni ja vastuvõtja vahel.
• DAB/DAB+ vastuvõtja:Dekodeerib toetatud digitaalsed saated ja väljastab heli.

Autotööstuse vastuvõtulahenduste kohta lisateabe saamiseks uurige Qianmu teleantennitooteid ja sideantennide valikut.

Miks on DAB-antenn digitaalraadio jaoks oluline?

Digitaalse raadiovastuvõtt sõltub enamast kui peaseadme võimalustest. Sobiv antenn aitab ressiiveril reaalsetes sõidutingimustes kasutatavaid levisignaale püüda. See muutub eriti oluliseks, kui sõiduk liigub linnatänavate, lahtiste maanteede, maapiirkondade ja takistatud vastuvõtuga kohtade vahel.

Usaldusväärsem digitaalsignaali vastuvõtt

Õigesti sobitatud antenn võib aidata ühilduval vastuvõtjal saada tugevamat ja puhtamat sisendsignaali. See toetab jaama ühtlasemat vastuvõttu, kui saatesignaal on saadaval ja paigaldus on vastuvõtva süsteemi jaoks sobiv.

Vähendatud elektromagnetilised häired

Kaasaegsed sõidukid sisaldavad arvukalt elektroonilisi süsteeme, sealhulgas navigatsiooniseadmeid, laadimisahelaid, kuvareid ja traadita side mooduleid. Need komponendid võivad tekitada elektromagnetilisi häireid. Antenni õige paigutus, kaabli varjestus ja helipistiku disain aitavad vähendada soovimatuid häireid vastuvõtusüsteemi.

Parem integratsioon autoelektroonikaga

Kompaktsed antennid on kasulikud, kui tootjad peavad integreerima digitaalraadio olemasolevatesse sõidukikonstruktsioonidesse. Olenevalt toote konstruktsioonist võib paigaldamine hõlmata liimiga kinnitamist, varjatud paigutust või muud heakskiidetud kinnitusviisi.

Tugi erinevatele sõidukeskkondadele

Signaali saadavus võib muutuda sõltuvalt maastikust, hoonetest, tunnelitest ja kaugusest saatesaatjatest. Sobiv antenni disain aitab vastuvõtusüsteemil olemasolevaid signaale tõhusalt ära kasutada, kuigi ükski antenn ei taga katkematut vastuvõttu igas kohas.

Milliseid funktsioone peaksite DAB-antennist otsima?

Autode digitaalsete raadioantennide võrdlemisel peaksid ostjad hindama täielikku spetsifikatsiooni, mitte tuginema ühele jõudluse väitele. Järgmised omadused on toote valikul eriti olulised.

1. Toetatud sagedusribad

DAB-vastuvõtt kasutab tavaliselt sagedusriba III sagedusi, ligikaudu 174–240 MHz, olenevalt piirkondlikust ringhäälingu jaotusest. Mõned DAB-süsteemid kasutavad ka L-riba sagedusi, kui need on toetatud ja kohaldatavad. Enne antenni valimist kontrollige turu ja vastuvõtja nõudeid.

2. Sobiv võimendus ja sobitamine

Antenni võimendus kirjeldab suunatulemust võrdlusantenni suhtes; see ei määra iseseisvalt vastuvõtu kvaliteeti. Takistuse sobitamine on sama oluline, kuna mittevastavus võib suurendada peegeldunud võimsust ja vähendada efektiivset signaaliülekannet. Antenn, kaabel, pistik ja vastuvõtja peavad olema elektriliselt ühilduvad.

3. Keskkonnakaitse

Autoantennid võivad kogeda vihma, päikesevalgust, tolmu, temperatuurimuutusi ja sõiduki vibratsiooni. Elementidega kokkupuutuvate paigaldiste puhul võivad sobiv sissetungimise kaitse ja vastupidav korpus toetada pikaajalist töötamist. Qianmu avaldatud DAB-antenniteave täpsustab IP67-klassi konstruktsiooni ja töötemperatuuri vahemikku -40 °C kuni +85 °C.

4. Varjestatud kaabli ja pistiku valikud

Tõhusa varjestusega koaksiaalkaabel aitab piirata soovimatut elektromagnetilist sidestust. Pistiku valik peab vastama vastuvõtja sisendile ja paigaldusnõuetele. Olenevalt määratud konfiguratsioonist võivad valikud hõlmata SMB-, FAKRA-, SMA- või MCX-liideseid.

5. Paigaldamise paindlikkus

Kleepuv või varjatud kinnitus võib integreerimist lihtsustada ilma täiendavaid auke puurimata, kui sõiduki konstruktsioon ja antenni konstruktsioon seda võimaldavad. Paigaldusasend peab siiski tagama sobiva raadiosagedusliku jõudluse ja vastama sõiduki ohutusnõuetele.

DAB-antenni tehniliste kirjelduste selgitus

Tehnilised andmed aitavad ostjatel kindlaks teha, kas DAB-antenn sobib konkreetse autoraadiosüsteemiga. Järgmine tabel võtab kokku Qianmu DAB-antenni spetsifikatsioonid. Enne tellimuse esitamist kinnitage tarnijaga täpne mudeli konfiguratsioon.

Oluline tehniline märkus:Loetletud sagedusvahemikku, 15 dBi võimendust ja 75-oomilist takistust tuleks enne insenerikinnitust kontrollida Qianmuga. Avaldatud sagedusnäitajad ei vasta otseselt tavaliselt kasutatavale Band III vahemikule ligikaudu 174–240 MHz. Ostjad peaksid kinnitama ka võimenduse viiteväärtust, mõõtmistingimusi, pistiku konfiguratsiooni ja seda, kas antenn on aktiivne või passiivne. Need kontrollid aitavad hanke ja integreerimise ajal vältida spetsifikatsioonide mittevastavust.

Kus saab DAB-antenni kasutada?

DAB-antenne kasutatakse peamiselt süsteemides, mis võtavad vastu digitaalseid raadiosaateid. Nende praktilised rakendused sõltuvad vastuvõtuseadmetest, kohaliku ringhäälingu saadavusest ja valitud antenni konfiguratsioonist.

• Sõiduautod:Toetab DAB/DAB+ vastuvõttu ühilduvate tehases paigaldatud või järelturu peaseadmete kaudu.
• Maasturid ja MPVd:Pakub digitaalse raadiovastuvõtu võimalust pere- ja mitmeotstarbelistele sõidukitele.
• Kommertssõidukid:Saab integreerida ühilduvatesse veoautode ja sõidukipargi teabe- ja meelelahutussüsteemidesse.
• Bussid ja kaugbussid:Toetab reisijate meelelahutusseadmete digitaalseid raadiofunktsioone.
• Vabaajasõidukid:Saab kasutada ühilduvates multimeediumisüsteemides reisimiseks ja puhkuseks.
• Autoelektroonika tootmine:Pakub antennikomponendi valikut raadiovastuvõtjatele ja integreeritud teabe- ja meelelahutustoodetele.

Seadmetootjate jaoks aitab antenni valimine projekteerimisprotsessi alguses lihtsustada kaablite marsruutimist, paigalduskonstruktsiooni, pistikute valimist ja RF valideerimist. Sõiduki ühilduvust peaks alati kinnitama tegelik vastuvõtja liides ja toetatud edastusstandardid, mitte ainult sõiduki mudel.

Kuidas valida õige DAB-antenn

Õige valikuprotsess algab vastuvõtvast süsteemist ja kavandatavast paigalduskeskkonnast. Kontrollnimekiri võib aidata ostumeeskondadel ja inseneridel tooteid objektiivselt võrrelda.

1. Tuvastage raadiostandard.Kontrollige, kas vastuvõtja toetab DAB, DAB+ või mõlemat.
2. Kontrollige piirkondlikku sagedusala.Kontrollige sihtturul kasutatavaid ringhäälingusagedusi.
3. Kinnitage impedants ja pistiku tüüp.Sobitage antenn vastuvõtja ja kaabli spetsifikatsioonidega.
4. Vaadake üle paigaldusasend.Kaaluge tuuleklaasi paigutust, varjatud paigaldust, lähedal asuvaid metallpindu ja kaablite paigaldamist.
5. Hinda keskkonnanõudeid.Kontrollige temperatuurivahemikku, sissepääsukaitset, kokkupuudet vibratsiooniga ja materjali vastupidavust.
6. Küsi tehnilist dokumentatsiooni.Küsige kontrollitud võimendusandmeid, impedantsi teavet, katsetingimusi ja saadaolevaid jooniseid.
7. Testige kokkupandud süsteemi.Enne suuremahulise kasutuselevõtu heakskiitmist hinnake vastuvõttu esinduslikes kohtades.

OEM-projektide puhul on kasulik kinnitada ka minimaalsed tellimuste kogused, näidiste saadavus, pakkimisnõuded, kohandamisajad ja kontrolliprotseduurid. Need üksikasjad aitavad vähendada integratsiooniriske ja parandada tootmise planeerimist.

DAB-antenni paigaldus- ja hooldusnõuanded

Isegi sobiv antenn võib halvasti töötada, kui see on valesti paigaldatud. Järgige kogu paigaldamise ajal tootja juhiseid ja sõiduki hooldusjuhiseid.

Soovitatavad paigaldustavad

• Valige asend, mis tagab levisignaalidele sobiva särituse.
• Kui see on praktiline, hoidke antenni suurtest metallist takistustest eemal.
• Hoidke võimalikest elektromagnetiliste häirete allikatest eraldatud.
• Juhtige koaksiaalkaabel ettevaatlikult, et vältida muljumist, teravaid painutusi ja hõõrdumist.
• Veenduge, et pistikud on kindlalt kinnitatud ja vastuvõtjaga ühilduvad.
• Liimiga paigaldamisel järgige liimi ettevalmistamise ja kõvenemise juhiseid.
• Veenduge, et viimistluspaneelid, turvapadjad ja juhi vaateväli ei oleks kahjustatud.

Levinud vastuvõtuprobleemide tõrkeotsing

Kui jaamu ei leita või vastuvõtt muutub ebastabiilseks, kontrollige süsteemi enne komponentide vahetamist metoodiliselt.

• Jaamu ei tuvastatud:Kinnitage kohalik DAB levi, vastuvõtja sätted ja toetatud sagedusribad.
• Vahelduv vastuvõtt:Kontrollige pistikupesa, kaabli kahjustusi, antenni asendit ja läheduses olevaid takistusi.
• Toimivuse muutused pärast installimist:Kontrollige paigalduskohta ja veenduge, et kaabel ei oleks siseviimistluse poolt kinni pigistatud.
• Ootamatud ühilduvusprobleemid:Kontrollige vastuvõtja antenni sisendit, takistust, pistikut ja kõiki aktiivse antenni toitenõudeid.

Digitaalse raadiovastuvõttu võivad mõjutada levialad ja füüsilised takistused. Lühike katkestus tunnelis või kaugemas piirkonnas ei viita automaatselt antenni defektile.

Miks kaaluda Qianmu DAB-antennilahenduste jaoks?

Shenzhen Qianmu Communication Technology Co., Ltd. on spetsialiseerunud sideantennide uurimisele, arendusele ja tootmisele. Selle tooteportfelli kuuluvad autoantennid ja muud raadiosageduslikud lahendused traadita ja elektroonikaseadmete jaoks.

DAB-antenni hankivatele ostjatele pakub ettevõte mitmeid valdkondi, mida tasub tehnilise hindamise käigus arutada:

• Toote kohandamine:Arutage kaabli pikkust, pistiku konfiguratsiooni, välimust ja muid projektipõhiseid nõudeid.
• Tootmise koordineerimine:Proovide, tootmise planeerimise ja tellimisnõuete osas suhelge tarnijaga otse.
• Kvaliteedikontroll:Taotlege valitud mudeli kohta kehtivaid ülevaatuskirjeid ja RF-testi andmeid.
• OEM-i koostöö:Kontrollige, kas nõutavat märgistust, pakendit ja toote konfiguratsiooni saab toetada.
• Tehniline konsultatsioon:Jagage vastuvõtja mudelit, paigaldusjooniseid, sihtsagedusribasid ja keskkonnatingimusi, et aidata hinnata sobivust.

Qianmu avaldatud DAB-antenni tooteteave kirjeldab IP67-kategooria konstruktsiooni, topeltvarjestatud kaablit, mitmesuunalist vastuvõtu kujundust ja mitmeid pistikuvalikuid. Ostjad peaksid kinnitama pakutava mudeli täpse konfiguratsiooni ja seda toetavad testimisdokumendid.

Tutvuge toote üksikasjade saamiseks Qianmu DAB-antenni tootelehega või külastage Qianmu antenni tootekataloogi, et vaadata üle teiste antennikategooriate kohta.

Korduma kippuvad küsimused

1. Milleks DAB-antenni kasutatakse?

DAB-antenn võtab vastu digitaalse heliringhäälingu signaale ja edastab need ühilduvasse digitaalraadiovastuvõtjasse. Sõidukites toetab see juurdepääsu saadaolevatele DAB või DAB+ raadiojaamadele, olenevalt kohalikust levialast ja vastuvõtja ühilduvusest.

2. Kas DAB-antenn ühildub iga autoraadioga?

Ei. Ühilduvus sõltub sellest, kas raadio toetab DAB/DAB+, vajalikku sagedusriba, antenni pistikut, impedantsi ja võimsusnõudeid. Kontrollige neid üksikasju enne olemasolevale sõidukile antenni ostmist.

3. Mis vahe on DAB ja DAB+ vahel?

DAB ja DAB+ on digitaalringhäälingu standardid. DAB+ kasutab tõhusamat helikodeerimissüsteemi kui algne DAB standard. Saate korrektseks dekodeerimiseks peab vastuvõtja toetama vastavat standardit.

4. Kas DAB-antenn võib nõrka raadiovastuvõttu parandada?

Õigesti määratud ja paigaldatud antenn võib vastuvõttu parandada, kui olemasolev antenn on sobimatu, kahjustatud, halvasti paigutatud või sobimatu. Kuid jõudlus sõltub ka saatja levialast, maastikust, häiretest ja vastuvõtja tundlikkusest. Antenn ei saa luua edastussignaali, kui piisav levi pole saadaval.

5. Kas IP67 DAB-antenn sobib kasutamiseks välitingimustes sõidukites?

IP67 reiting näitab, et toode on vastanud kindlaksmääratud tolmu sissetungimise ja ajutise sukeldumise katsetele. See võib olla kasulik funktsioon avatud autopaigaldiste puhul, kuid ostjad peaksid kontrollima ka kaabli tihendit, pistiku kaitset, paigaldusjuhiseid ja tootja keskkonnatestide dokumentatsiooni.

6. Kas Qianmu saab kohandada DAB-antenni pistikuid ja kaableid?

Qianmu tooteteabes kirjeldatakse kaabli pikkuse ja pistiku konfiguratsiooni kohandamisvõimalusi koos muude originaalseadmete tootjate nõuetega. Saadaoleva konfiguratsiooni kinnitamiseks võtke ettevõttega ühendust oma vastuvõtja liidese, kaabli marsruutimise nõuete, sihtturu ja eeldatava tellimuste mahuga.

7. Millist teavet peaksin pakkumist küsides esitama?

Esitage kavandatud rakendus, vastuvõtja mudel, toetatud sagedusribad, impedants, pistiku tüüp, nõutav kaabli pikkus, kinnitusviis, keskkonnatingimused, näidisnõuded ja hinnanguline tellimiskogus. Üksikasjalik teave aitab tarnijal hinnata ühilduvust ja koostada asjakohasema ettepaneku.

Järeldus: DAB-antenni valimine usaldusväärse autoraadio jaoks

Hästi sobitatud DAB-antenn on töökindla autode digitaalse raadiosüsteemi oluline osa. Sageduste ühilduvus, impedants, pistiku valik, varjestus, keskkonnakaitse ja õige paigaldus mõjutavad lõpptulemust. OEM-ide, turustajate ja autoelektroonikatootjate jaoks võib nende tegurite kinnitamine enne hanget aidata vähendada integratsiooniprobleeme ja toetada toote ühtlast jõudlust.

Qianmu pakub DAB-antennilahendusi koos kohandamisvõimalustega erinevate autode vastuvõtusüsteemide jaoks. Kui hankite DAB-antenni uue toote jaoks, uuendate olemasolevat paigaldust või plaanite hulgitellimust, vaadake üle toote spetsifikatsioonid javõtke meiega ühendustet arutada oma tehnilisi nõudeid, küsida näidisteavet ja uurida oma projekti jaoks sobivat antennilahendust.
