Kuidas saab sisseehitatud FM-raadioantenn parandada signaali vastuvõttu kompaktsetes elektroonilistes seadmetes?

QianmuarendabSisseehitatud FM-raadio antennkompaktsete FM-toega toodete jaoks, mis nõuavad usaldusväärset vastuvõttu ilma avatud välist antenni lisamata. See kompaktne RF-komponent, mis on loodud 88–108 MHz FM-levisagedusala jaoks, ühendab endas ferriitsüdamiku, täppismähisega vaskpooli ja paindlikud ühendusvõimalused autode helisüsteemide, Bluetooth-kõlarite, kaasaskantavate raadiote, nutikate koduseadmete ja muude elektroonikaseadmete jaoks.

Sisseehitatud FM-antenn on enamat kui ruumisäästlik asendus teleskoopantennile. Selle ferriittuumaline magnetinduktsioonstruktuur, täppismähis, kompaktne vormitegur ja kohandatav ühenduskonstruktsioon võimaldavad tootjatel integreerida FM-vastuvõtu toodetesse, kus paigaldusruum ja välimus on olulised. See juhend selgitab, kuidas sisseehitatud FM-raadioantenn töötab, selle tehnilisi omadusi, sobivaid rakendusi, paigaldamise kaalutlusi ja põhitegureid, mida ostjad peaksid hindama OEM- või ODM-projektide jaoks antenni hankimisel.

Sisukord

• Mis on sisseehitatud FM-raadioantenn?
• Kuidas sisseehitatud FM-raadioantenn töötab?
• Mis on põhifunktsioonid?
• Kus seda kasutada saab?
• Millised on tehnilised andmed?
• Kuidas tuleks antenni paigaldada?
• Kuidas peaksid ostjad valima õige antenni?
• Kuidas seda teiste FM-antennidega võrrelda?
• Korduma kippuvad küsimused
• Miks kaaluda kohandatud FM-antenni?

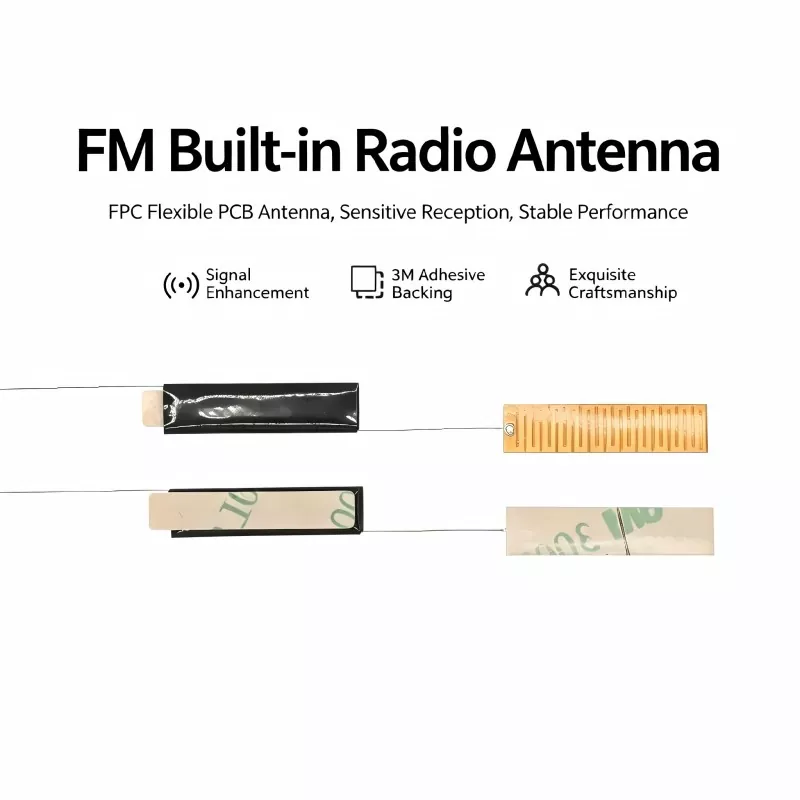

Mis on sisseehitatud FM-raadioantenn?

Sisseehitatud FM-raadioantenn on sisemine passiivne RF-vastuvõtukomponent, mis on loodud FM-levisignaalide vastuvõtmiseks, jäädes samal ajal elektroonilisse seadmesse. Erinevalt tavapärasest teleskoopantennist, mis ulatub korpusest välja, saab sisemise antenni peita toote struktuuri, mis aitab tootjatel säilitada puhta välimuse, kasutades samal ajal piiratud siseruumi tõhusalt.

Tüüpiline ferriitsüdamikuga konstruktsioon koosneb suure läbilaskvusega ferriitsüdamikust, täppiskeeratud emailitud vasktraadist, isolatsioonikaitsest ja ühendusklemmidest või juhtmetest. Ferriitmaterjal koondab magnetvälja mähise ümber, samal ajal kui mähise struktuur on konstrueeritud toetama vastuvõttu kogu ettenähtud FM sagedusvahemikus.

Kompaktset tarbeelektroonikat arendavate tootjate jaoks võib see struktuur toodete integreerimist lihtsustada. Antenni saab paigutada vastavalt PCB paigutusele ja korpuse kujundusele, selle asemel et vajada spetsiaalset välist antenni.

Tootespetsiifilise teabe saamiseks võivad ostjad vaadata sisseehitatud FM-raadioantenni tootelehte.

Kuidas sisseehitatud FM-raadioantenn töötab?

Tööpõhimõte põhineb eelkõige elektromagnetilisel induktsioonil ja resonantsil. Kui FM-levisignaal jõuab antennini, aitab ferriitsüdamik kontsentreerida kõrgsageduslikku magnetvälja mähise ümber. Täppismähisega juht teisendab seejärel elektromagnetilise energia elektriliseks RF-signaaliks, mida vastuvõtuahel saab töödelda.

1. Magnetvälja kontsentratsioon

Kõrge läbilaskvusega ferriitsüdamik koondab kõrgsageduslikud magnetväljad mähise ümber. See struktuur on eriti kasulik, kui tootjad vajavad antenni, mis mahub kompaktsesse siseruumi, säilitades samal ajal töökindla FM-vastuvõtu.

2. Elektromagnetiline muundamine

Ferriidisüdamikku ümbritsev vaskmähis reageerib muutuvale magnetväljale ja genereerib elektrisignaali. See signaal edastatakse seejärel antenniühenduse kaudu FM-vastuvõtja ahelasse.

3. Sagedusresonants

Pooli mähise parameetrid, sealhulgas keerdude arv ja mähiste paigutus, mõjutavad antenni sagedusomadusi. Õige häälestus aitab antennil töötada ettenähtud FM-sagedusalas ja toetab stabiilset vastuvõttu.

4. Signaali edastamine

Pärast teisendamist liigub vastuvõetud RF-signaal läbi antennijuhtme või ühendustihvtide FM-vastuvõtja vooluringi, kus see võimendatakse, dekodeeritakse ja muundatakse heliväljundiks.

Mis on põhifunktsioonid?

Kaubandusliku toote jaoks sisemise FM-antenni valimisel võtavad insenerid tavaliselt arvesse vastuvõtu jõudlust, füüsilisi mõõtmeid, häirekindlust, töötemperatuuri ja integreerimise paindlikkust. Järgmised omadused muudavad ferriitsüdamikuga sisseehitatud konstruktsiooni sobivaks paljude kompaktsete seadmete jaoks.

• 88–108 MHz töövahemik:Mõeldud tavaliselt kasutatavale FM-levi sagedusvahemikule.
• Kompaktne sisemine struktuur:Võimaldab tootjatel integreerida FM-vastuvõttu ilma väljaulatuva välisantennita.
• Täppismähis:Toetab ühtseid elektrilisi omadusi ja sageduslikku jõudlust.
• Ferriittuuma konstruktsioon:Kontsentreerib magnetvälju ja toetab tõhusat signaali vastuvõttu.
• Häireteadlik disain:Isolatsiooni- ja konstruktsioonikaalutlused võivad aidata vähendada soovimatuid elektromagnetilisi häireid.
• Paindlik kohandamine:Südamiku mõõtmeid, mähise parameetreid, kaabli pikkust, tihvte ja pistikuid saab kohandada vastavalt toote nõuetele.
• Lai töötemperatuur:Viidatud Qianmu disain määrab töötamise vahemikus -20 °C kuni +85 °C.

Kus seda kasutada saab?

Sisemise FM-antenni kompaktne struktuur muudab selle sobivaks toodetele, kus välise antenni kokkupuude on ebasoovitav või ebapraktiline. Rakendused võivad ulatuda olmeelektroonikast auto- ja tööstusseadmeteni.

Millised on tehnilised andmed?

Tehnilised andmed peavad alati vastama vastuvõtja vooluringile, korpusele, paigaldusasendile ja sihtturule. Järgmised spetsifikatsioonid esindavad viidatud Qianmu toote konfiguratsiooni ja võivad olla insenerihindamise lähtepunktiks.

Tegelik jõudlus võib varieeruda sõltuvalt vastuvõtja IC-st, PCB paigutusest, korpuse materjalist, ümbritsevast elektromagnetilisest keskkonnast, kohalikust signaali tugevusest ja antenni paigaldusasendist. Seetõttu on prototüübi testimine oluline enne masstootmist.

Kuidas tuleks antenni paigaldada?

Õige paigutus on järjepideva FM-vastuvõtu saavutamiseks hädavajalik. Isegi hästi läbimõeldud antenni jõudlus võib väheneda, kui see on paigutatud tugevate häirete allikate või sobimatute materjalide lähedale.

1. samm: valige paigaldusasend

Asetage antenn suhteliselt avatud sisemusse ja võimaluse korral korpuse sisepinna lähedale. Vältige selle asetamist otse kõrgsageduslike kiipide, toitekomponentide, soojusallikate või muude tugevate häirete allikate kõrvale.

2. samm: kinnitage antenn

Isoleeritud kleepuv aluspind võib pakkuda ühilduvate kujunduste jaoks lihtsat paigaldusmeetodit. Paigaldusmeetod peaks hoidma antenni kindlalt paigal ja vältima liikumist, mis võib mõjutada korratavust toote töötamise ajal.

3. samm: ühendage antenn

Ühendage antenni juhe või tihvtid PCB-l ettenähtud FM-antenni liidesega. Joodetud ühendused peavad olema kindlad ja lühisteta, samas kui pistikühendused peavad olema piisavalt mehaanilised.

4. samm: testi vastuvõtt

Pärast kokkupanekut lülitage seade sisse ja skannige FM-jaama. Hinnake jaamade arvu, heli selgust, taustmüra, signaali stabiilsust ja vastuvõtu järjepidevust erinevates kohtades.

Kuidas peaksid ostjad valima õige antenni?

Ainult hind ei tohiks antenni valikut määrata. OEM- ja ODM-projektide puhul peaksid ostumeeskonnad ja insenerid hindama antenni tervikliku raadiosagedussüsteemi osana.

1. Kinnitage sagedusvahemik:Veenduge, et antenn sobiks siht FM-levisagedusega.
2. Kontrollige vaba ruumi:Enne antenni struktuuri valimist esitage täpsed korpuse ja PCB mõõtmed.
3. Vaadake ühenduse meetodit:Määrake kaabli pikkus, klemmi konstruktsioon, pistiku tüüp või PCB-ühenduse nõuded.
4. Hinda tegevuskeskkonda:Auto-, kaasaskantavad, sise- ja välistooted võivad vajada erinevaid mehaanilisi ja termilisi kaalutlusi.
5. Kaaluge elektromagnetilisi häireid:Tuvastage läheduses asuvad protsessorid, lülitustoiteallikad, kuvarid, mootorid ja muud võimalikud müraallikad.
6. Taotlege näidiseid:Enne masstootmise heakskiitmist testige antenni tegelikus korpuses ja ettenähtud FM-vastuvõtja vooluringiga.
7. Arutage kohandamist:Mahuprojektide puhul võivad kohandatud südamiku mõõtmed ja mähise parameetrid tagada parema integratsiooni kui tavaline antenn.

Kuidas seda teiste FM-antennidega võrrelda?

Erinevad antennistruktuurid vastavad erinevatele tootenõuetele. PCB-antenn võib olla mugav, kui PCB-l on piisavalt ruumi, samas kui teleskoopantenn võib olla kasulik, kui avatud antenn on vastuvõetav. Ferriidisüdamikuga sisseehitatud disain on eriti oluline, kui tootjad eelistavad varjatud paigaldust ja kompaktset mehaanilist integreerimist.

Korduma kippuvad küsimused

1. Millist sagedust toetab sisseehitatud FM-raadioantenn?

Viidatud Qianmu antenn on mõeldud 88–108 MHz FM ringhäälingu sagedusala jaoks. Konkreetseid sagedusnõudeid saab arutada erinevate rakenduste ja turgude kohandamise ajal.

2. Kas antenni mõõtmeid ja kaabli pikkust saab kohandada?

Jah. Kohandamine võib hõlmata ferriitsüdamiku suurust, pooli mähise parameetreid, juhtme pikkust, tihvtide materjale ja pistikutüüpe. Need valikud võimaldavad antennil paremini sobitada saadaoleva korpuse ja PCB paigutusega.

3. Kas sisseehitatud antenn sobib autode audiosüsteemide jaoks?

Jah. Sisseehitatud FM-antenni saab integreerida auto helisüsteemidesse, Bluetooth-raadiotesse, multimeediumipeaseadmetesse ja sarnastesse seadmetesse. Autotööstuse projekte tuleks hinnata tegeliku paigalduse ja raadiosageduste testimise kaudu, kuna sõiduki konstruktsioonid ja elektroonika võivad vastuvõttu mõjutada.

4. Kas antenni jõudlus sõltub PCB paigutusest?

Jah. Vastuvõtu jõudlust ei mõjuta mitte ainult antenn, vaid ka vastuvõtja IC, PCB paigutus, maandus, ümbritsevad komponendid, korpuse struktuur ja elektromagnetiline keskkond. Prototüübi testimine on soovitatav enne masstootmist.

5. Kas proove saab esitada enne hulgitootmist?

Proovi hindamine on kohandatud antenni arendamise oluline osa. Ostjad saavad Qianmuga arutada näidisnõudeid ja testida antenni ettenähtud seadmes enne hulgitootmisele üleminekut.

Miks kaaluda kohandatud FM-antenni?

FM-toega elektroonikatooteid arendavate tootjate jaoks tuleks antenn valida RF-süsteemi lahutamatu osana, mitte käsitleda eraldiseisva lisaseadmena. Hästi sobitatud sisseehitatud disain võib aidata säästa paigaldusruumi, säilitada korpuse puhta välimuse ja pakkuda praktilist lahendust autotööstuse, kaasaskantavate, nutikate kodude ja tööstuslike FM-rakenduste jaoks.

Qianmu pakub sisseehitatud FM-antennilahendusi koos kohandamisvõimalustega, mis hõlmavad ferriitsüdamiku mõõtmeid, mähise mähist, kaabli pikkust, ühendusklemmid ja struktuurset integreerimist. OEM- ja ODM-projektide puhul saavad insenerimeeskonnad enne proovi valideerimist määratleda oma sagedusnõuded, saadaoleva ruumi, PCB liidese, töökeskkonna ja eeldatava vastuvõtu jõudluse. Kui töötate välja uut FM-toega toodet või otsite usaldusväärset Hiina antenni tootmispartnerit,võtke meiega ühendustet arutada oma taotlust, taotleda kohandatud lahendust ja alustada proovide hindamist Qianmuga.
