FPC vs PCB antennid: kompaktsete elektrooniliste seadmete peamised erinevused

Kompaktse elektroonikaseadme antenni valimine hõlmab enamat kui olemasolevasse ruumi sobiva komponendi leidmist. Antenn peab töötama koos seadme PCB paigutuse, korpuse, töösageduse ja ümbritsevate komponentidega.

FPC-antennid ja PCB-antennid on sisseehitatud traadita ühenduse jaoks kaks võimalust. Mõlemat saab kasutada kompaktelektroonikas, kuid need erinevad ehituse, paigaldusnõuete ja tootmisprotsessiga sobitumise poolest.

IoT-seadmeid, tahvelarvuteid, kantavat elektroonikat ja traadita terminale arendavate inseneride jaoks võib nende erinevuste varajane mõistmine aidata vältida tarbetuid disainimuudatusi prototüüpide loomise ajal.

Mis on FPC antenn?

FPC-antenn kasutab juhtivat mustrit painduval trükkplaadi substraadil. Selle õhuke struktuur võimaldab seda paigaldada sobivatesse kitsastesse kohtadesse või mööda teatud kõveraid pindu elektroonilise korpuse sees.

See võib olla kasulik, kui põhitrükkplaadil ei ole antennile piisavalt ruumi või kui seadme korpus vajab teistsugust paigaldusasendit.

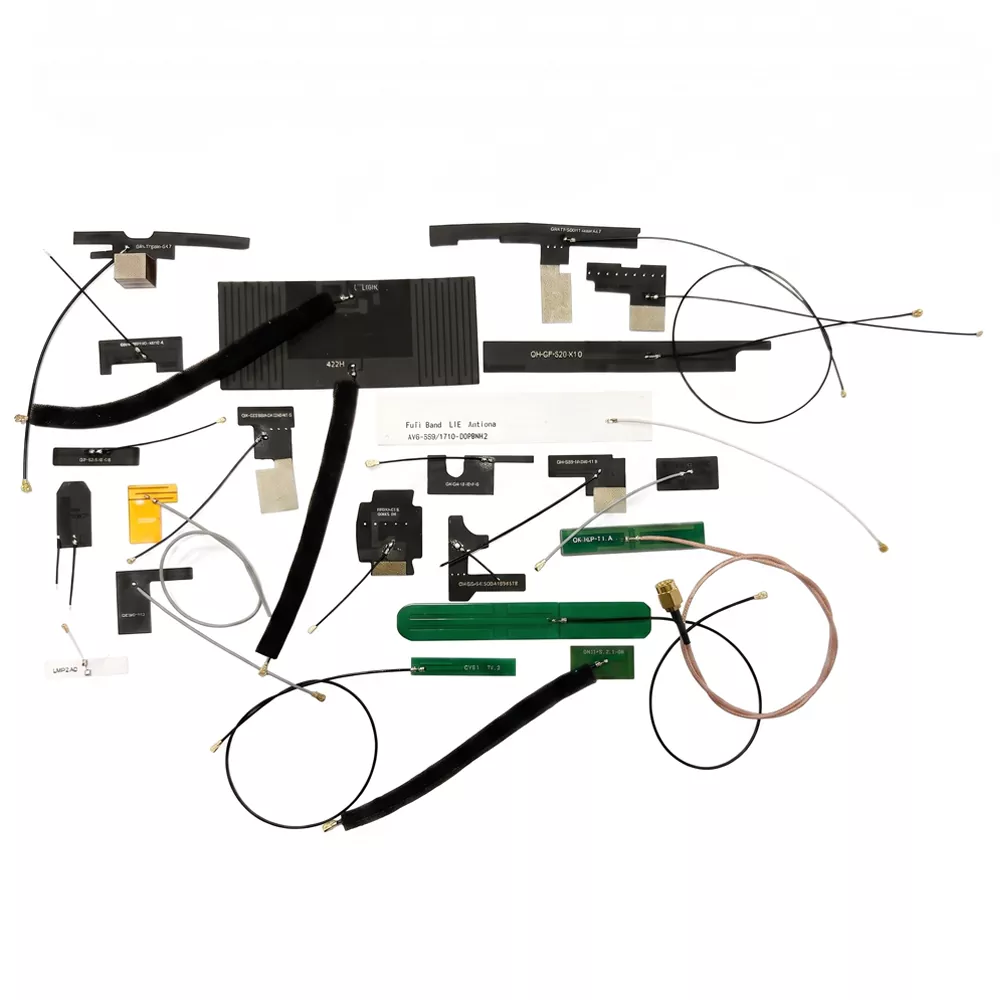

Tüüpiliste rakenduste hulka kuuluvad kantav elektroonika, pihuterminalid, kaasaskantavad seadmed ja kompaktsed IoT-seadmed. TheFPC antenni ulatusQianmu hõlmab sisseehitatud antennilahendusi erinevate traadita rakenduste jaoks, mille spetsifikatsioonid on valitud vastavalt seadme nõuetele.

FPC-antenni hindamisel peaksid insenerid kontrollima selle mõõtmeid, töösagedust, kaabli- ja pistikuvalikuid, kinnitusviisi ja kaugust lähedalasuvatest metallkomponentidest.

Mis on PCB antenn?

PCB antenn moodustatakse trükkplaadil oleva juhtiva mustriga. Sõltuvalt konstruktsioonist võib selle integreerida põhitrükkplaadile või asetada spetsiaalsele plaadile.

Selline lähenemine võib vähendada vajadust eraldi antennikomponendi järele, kui trükkplaadil on piisavalt ruumi kiirgava elemendi ja selle vajaliku vahemaa jaoks. Seda peetakse sageli traadita moodulite, asjade interneti kontrollerite, nutika kodu seadmete ja muude suhteliselt stabiilse plaadipaigutusega toodete puhul.

PCB-antenn ei ole aga automaatselt odavam või paremini toimiv valik. Selle tulemused sõltuvad antenni geomeetriast, alusplaadist, plaadi materjalidest, lähedalasuvatest komponentidest ja lõplikust korpusest.

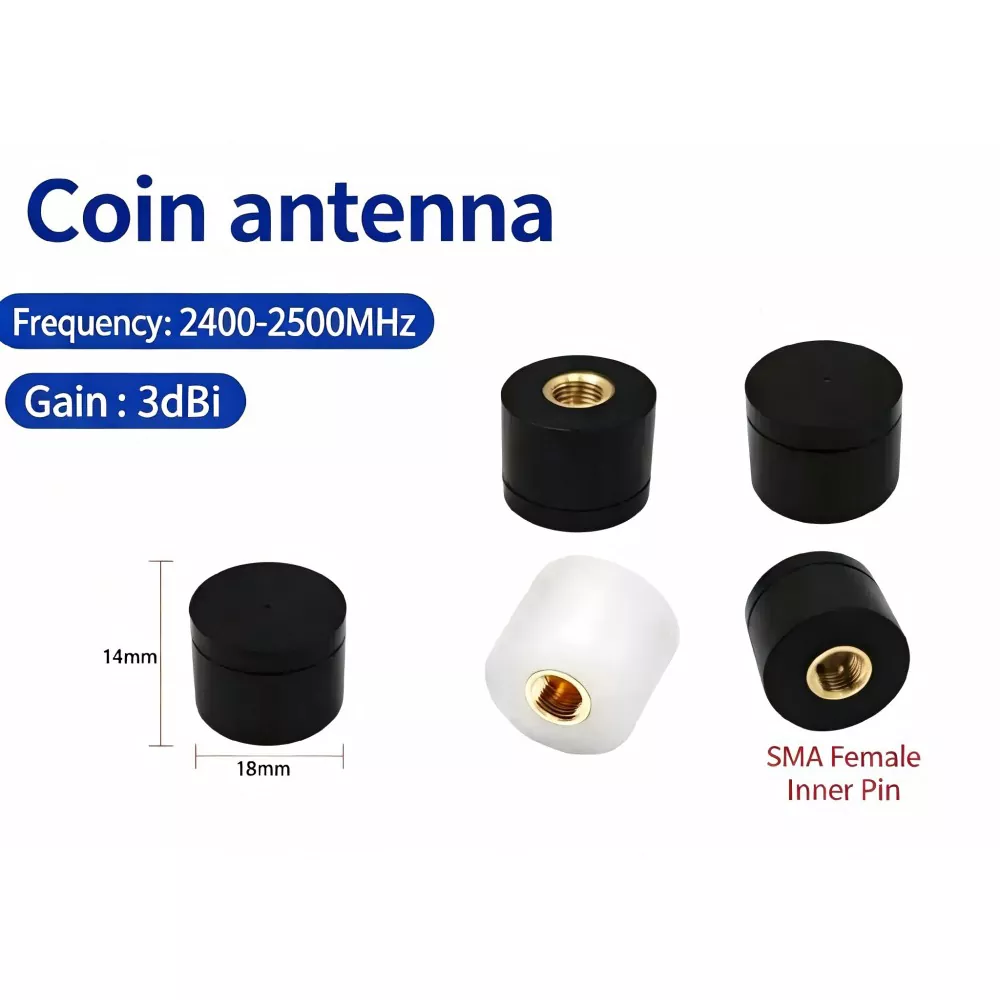

Qianmu omasisseehitatud antennilahendusedhõlmavad nii FPC-põhiseid kui ka PCB-ga integreeritud lähenemisviise erinevate seadmestruktuuride jaoks.

FPC antenn vs PCB antenn: peamised erinevused

Praktiline erinevus seisneb selles, kuidas iga antenn tootesse sobib. FPC-antenn pakub suuremat paigutusvabadust, samas kui PCB-antenn võib integreerimist lihtsustada, kui trükkplaat on selle ümber kujundatud.

Kumbki tüüp ei taga paremat juhtmevaba jõudlust ilma ettenähtud seadmes testimiseta.

1. Paigaldusruum ja mehaaniline disain

Vaba ruum on sageli esimene tegur, mida hinnata.

FPC-antenni võib asetada piki korpuse seina või kitsasse sisepiirkonda, kui järgitakse antenni paindepiire, paigaldustingimusi ja elektrilisi nõudeid. See võib olla kasulik seadmetes, kus aku, ekraan ja emaplaat võtavad suurema osa vabast ruumist.

PCB antenn vajab trükkplaadil sobivat ala. Selle paigutus peab arvestama kiirgavat elementi, alusplaati ja kliirensit teistest komponentidest.

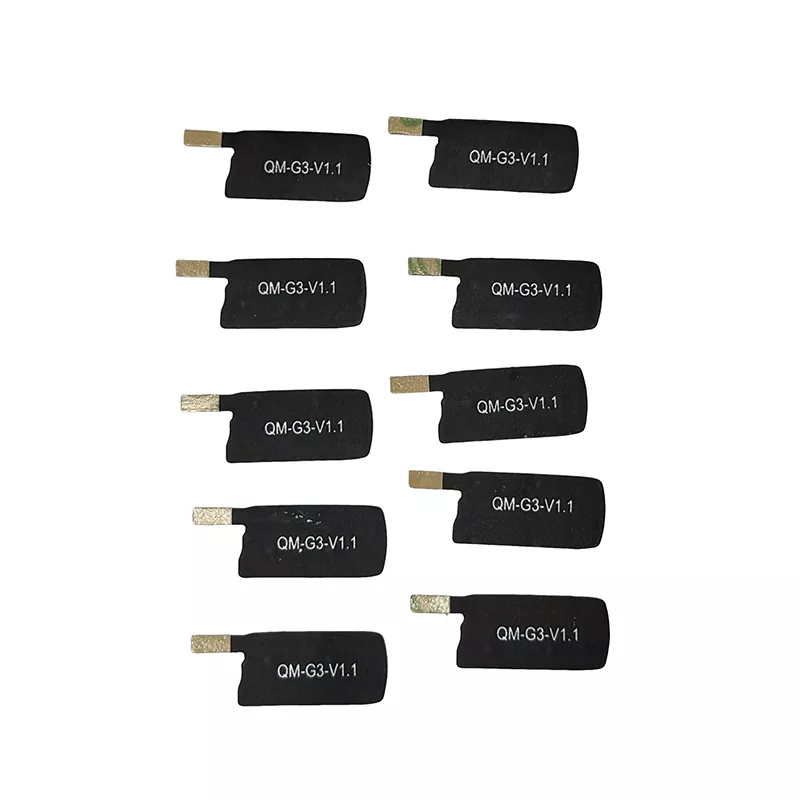

Näiteks võib tihedalt pakitud sisepaigutusega tahvelarvutile kasu olla paindliku antenni hindamisest, mida saab paigutada rahvarohketest kohtadest eemale. Qianmu omaÜliõhuke FPC tahvelarvuti antennon asjakohane toode, mida seda tüüpi integratsiooni hindamisel üle vaadata.

Lõplik valik peaks põhinema täielikul mehaanilisel konstruktsioonil, mitte ainult antenni mõõtmetel.

2. RF jõudlus ja signaali stabiilsus

Paindlik antenn ei taga automaatselt tugevamat vastuvõttu ja PCB-ga integreeritud antenn ei pruugi olla stabiilsem.

Jõudlus sõltub töösagedusest, antenni geomeetriast, impedantsi sobitamisest, maanduse etalonist, korpuse materjalidest ja ümbritsevatest komponentidest. Patareid, metallklambrid, kuvarid ja kaablid võivad mõjutada paigaldatud antenni.

Enne antenni valimist peaksid insenerid kinnitama järgmised parameetrid:

• Töösagedus ja vajalik ribalaius

• Impedants ja VSWR

• Võimendus ja kiirgusmuster

• Maapinna ja antenni kliirens

• Nõuded pistikule ja toitekaablile

• Jõudlus valmis korpuses

Kompaktsete juhtmevabade seadmete puhul on antenni testimine tegelikus paigaldusasendis eriti oluline. Eraldiseisvast antennist saadud tulemused ei pruugi kajastada selle jõudlust pärast antenni lõpptooteks kokkupanemist.

3. Tootmiskulud ja kokkupanek

Kogumaksumus sõltub kogu seadme disainist, mitte ainult antenni hinnast.

PCB antenn võib vähendada eraldi komponentide ja montaaži etappe, kui see sobib olemasoleva plaadi paigutusega. Kui aga disain nõuab PCB mõõtmete, marsruudi või komponentide paigutuse muutmist, võivad need muudatused arendustööd suurendada.

FPC-antenn on eraldi komponent ja võib vajada täiendavaid kinnitusmaterjale, kaablit või pistikut. Sellegipoolest võib see olla praktilisem, kui see väldib suurt PCB või korpuse ümberkujundamist.

OEM-projektide puhul võrrelge järgmisi kulusid:

• Antenni valmistamine

• PCB ja korpuse modifikatsioonid

• Kaablid, pistikud ja paigaldusmaterjalid

• Kokkupanek ja ülevaatus

• Prototüübi testimine ja RF häälestamine

• Tootmismaht ja eeldatav nõudlus

Samadel tehnilistel nõuetel põhinevate hinnapakkumiste küsimine annab kasulikuma võrdluse kui kahe tehnoloogia otsustamine nende põhikomponentide hindade järgi.

4. Milline antenn sobib teie rakenduse jaoks?

Sobiv disain sõltub seadme füüsilisest struktuurist ja traadita ühenduse nõuetest.

Kantavad ja kaasaskantavad seadmed:FPC-antenni tasub hinnata, kui korpus on kumer või kui sisemine paigutus jätab jäigale antennistruktuurile vähe ruumi.

Targa kodu ja IoT tooted:Mõlemad variandid võivad sobida. Otsus sõltub traadita ühenduse standardist, plaadi paigutusest, korpusest ja montaažiprotsessist.

Tööstuslikud juhtmeta seadmed:PCB-antenn võib hästi töötada, kui plaadi paigutus on fikseeritud ja piisav vahemaa on saadaval. FPC-antenn võib olla kasulik, kui paigaldusruum on piiratud.

Tahvelarvuti ja käeshoitavad terminalid:Paindlik antenn võib pakkuda täiendavaid positsioneerimisvõimalusi, eriti kui sisemine struktuur on ülerahvastatud. Lõplik valik nõuab siiski raadiosageduslikku kinnitamist.

Qianmu omatootevaliksisaldab sise- ja välisantennikategooriaid erinevate traadita rakenduste jaoks. Saadaolevate tootestruktuuride ülevaatamine koos seadme joonistega võib aidata sobivaid valikuid kitsendada.

5. Millist teavet on vaja kohandatud antenni jaoks?

Enne hinnapakkumise või prototüübi taotlemist valmistage ette kavandatud rakenduse põhidetailid:

1. Sagedusriba:Määrake vajalikud töösagedused ja traadita ühenduse standardid.

2. Saadaval olevad mõõdud:Esitage maksimaalne antenni suurus ja saadaolev paigaldusala.

3. Seadme struktuur:Jagage PCB jooniseid, korpuse mõõtmeid ja lähedal asuvate metallosade või akude asukohti.

4. RF nõuded:Määrake sihttakistus, ribalaius, VSWR, võimendus ja muud kohaldatavad jõudluskriteeriumid.

5. Ühendusmeetod:Kinnitage, kas disain vajab PCB otseühendust, koaksiaalkaablit, IPEX-pistikut või muud liidest.

6. Testimisnõuded:Täpsustage kõik nõutavad raadiosagedusmõõtmised või tootetaseme valideerimine.

7. Tootmisplaan:Esitage prototüübi kogus, eeldatav tellimuse maht ja arendusgraafik.

Need üksikasjad aitavad kindlaks teha, kas FPC-antenn, PCB-antenn või mõni muu sisseehitatud antenni struktuur on projekti jaoks sobiv.

Korduma kippuvad küsimused

Kas FPC antenn on parem kui PCB antenn?

Mitte igas rakenduses. FPC-antennid pakuvad füüsilisel paigutusel suuremat paindlikkust, samas kui PCB-antennid võivad integreerimist lihtsustada, kui plaadi paigutus pakub piisavalt ruumi. Õige valik sõltub seadme struktuurist ja RF-nõuetest.

Kas FPC ja PCB antennid toetavad Wi-Fi ja Bluetoothi?

Jah. Mõlemad võivad olla mõeldud Wi-Fi ja Bluetoothi ​​rakenduste jaoks, sealhulgas 2,4 GHz toodete jaoks. Ühilduvus sõltub antenni konstruktsioonist, ribalaiusest, sobitamisest ja paigaldustingimustest.

Kas PCB antenn maksab alati vähem?

Ei. PCB antenn võib vähendada eraldi komponentide ja montaažitööd, kuid PCB ümberkujundamine võib suurendada arenduskulusid. FPC-antenn võib olla säästlikum, kui see väldib põhiplaadi või korpuse suuri muudatusi.

Mis mõjutab sisseehitatud antenni jõudlust?

Töösagedus, antenni geomeetria, aluspind, impedantsi sobitamine, korpuse materjalid ja läheduses olevad komponendid võivad jõudlust mõjutada. Katsetamine valmisseadmes on hädavajalik.

Kas Qianmu saab pakkuda kohandatud FPC-antenni?

Qianmu FPC-antenni lehel kirjeldatakse saadaolevaid kohandamisvõimalusi, sealhulgas mõõtmeid, sagedust, pistikuid, kaableid ja paigaldusmeetodeid. Lõplikud spetsifikatsioonid tuleks kinnitada projekti raadiosageduslike ja mehaaniliste nõuetega.

FPC ja PCB antennide vahel valimine

Otsus FPC-antenni ja PCB-antenni vahel peaks algama seadme paigutusest, töösagedusest ja nõutavast traadita ühenduse jõudlusest. Paigaldamise paindlikkust, monteerimisetappe ja arenduse kogumaksumust tuleks seejärel hinnata koos.

Kompaktsete elektroonikatoodete puhul võib antenni asendi varajane kinnitamine ja disaini katsetamine ettenähtud korpuses vähendada välditavaid muudatusi hilisemas arenduses.

Sobiva valiku hindamiseks vaadake üle Qianmu FPC antennilahendused ja muud sisseehitatud antennivalikud koos seadme nõuetega.
