Kuidas saab digitaalse pildiraami WiFi-antenniga parandada juhtmevaba jõudlust ja kaugpildi edastamist

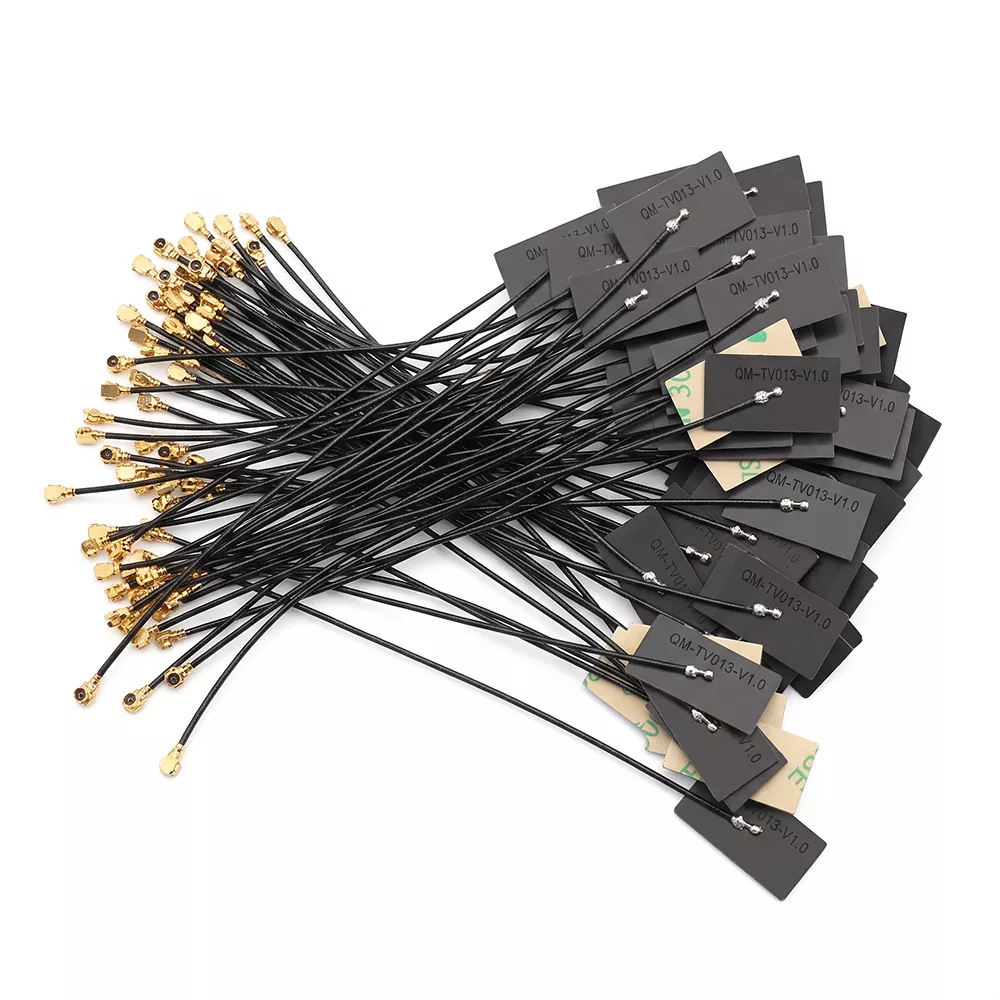

Kui nutikad pildiraamid vajavad usaldusväärset pilvesünkroonimist, kiiret pildivärskendust ja stabiilset traadita ühendust,Digitaalne pildiraam WiFi antennmuutub oluliseks riistvarakomponendiks.Qianmuarendab spetsiaalseid antennilahendusi kompaktsete digitaalsete fotoraamide jaoks, aidates tootjatel tegeleda signaali sumbumise, sisemiste häirete ja piiratud paigaldusruumiga tänu rakendusepõhisele raadiosageduslikule disainile.

Digitaalne pildiraam sõltub WiFi-st selliste funktsioonide puhul nagu pilvesünkroonimine, fotode kaugedastus, ajastatud sisuvärskendused ja rakendusepõhine seadmehaldus. Antenn töötab aga kompaktses korpuses, mis sisaldab ekraane, akusid, trükkplaate ja muid komponente, mis võivad raadiosageduslikku jõudlust mõjutada. Spetsiaalse antenni saab kujundada ümber raami füüsilise struktuuri, tööribade, pistiku, kaabli marsruudi ja paigaldusasendi. Qianmu lahendus toetab 2,4 GHz ja 5 GHz rakendusi standardsete spetsifikatsioonidega, sealhulgas 50 Ω impedants, SWR ≤1,8, 2–4 dBi võimendus ja FPC, PCB SMT või välise liimpulga konfiguratsioonid. Erinevate seadmete disainilahenduste jaoks on saadaval ka kohandatud mõõtmed, pistikud, kaabli pikkused ja raadiosageduslikud parameetrid.

Sisukord

1. Miks vajab digitaalne pildiraam spetsiaalset WiFi-antenni?
2. Kuidas antenn nutikas pildiraamis töötab?
3. Milliseid spetsifikatsioone peaksid ostjad hindama?
4. Kus saab neid antenne kasutada?
5. Kuidas paigaldada WiFi antenn?
6. Kuidas peaksid tootjad valima õige antenni?
7. Miks kaaluda Qianmu kohandatud antenni tootmiseks?
8. Korduma kippuvad küsimused

Miks vajab digitaalne pildiraam spetsiaalset WiFi-antenni?

Nutikas digitaalne pildiraam on midagi enamat kui ekraan. Paljud kaasaegsed mudelid loovad ühenduse ruuterite, mobiilirakenduste, pilveplatvormide või sisuhaldussüsteemidega, et kasutajad saaksid pilte eemalt üles laadida ja kuvatavat sisu hallata. See muudab traadita side üldise tootekogemuse oluliseks osaks.

Raskus seisneb selles, et pildiraamil on tavaliselt piiratud siseruum. Ekraan, aku, emaplaat, kõlar, metallkomponendid ja muu elektroonika võivad mõjutada antenni jõudlust. Universaalne antenn võib laboritingimustes töötada, kuid pärast valmis korpusesse integreerimist käitub teistmoodi.

Seetõttu on spetsiaalne antenn loodud tegeliku rakenduskeskkonna ümber. Qianmu tooteteave näitab, et selle lahendus on optimeeritud kompaktsete 7–15,6-tolliste pildiraamide jaoks ning ekraanide, akude ja emaplaatide põhjustatud võimalike häirete jaoks.

• Toetab stabiilset pilveühendust ja piltide kaugedastust.
• Mõeldud kompaktsete sisemiste paigaldusruumide jaoks.
• Saadaval 2,4 GHz ja 5 GHz traadita rakenduste jaoks.
• Saab konfigureerida erinevate pistikute ja kaabli pikkustega.
• Toetab FPC, PCB SMT ja väliseid liimvardaga antenni struktuure.

Kuidas antenn nutikas pildiraamis töötab?

Antenn teostab kahesuunalist teisendust elektriliste signaalide ja elektromagnetlainete vahel. Edastamise ajal saadab pildiraami WiFi-moodul antennile elektrilise RF-signaali. Antenn kiirgab signaali läbi ümbritseva ruumi traadita ruuteri või pääsupunkti suunas.

Vastuvõtmise ajal hõivab antenn ruuteri traadita signaalid ja muundab need tagasi elektrilisteks signaalideks, et neid WiFi-moodulis töödelda. See kahesuunaline side võimaldab selliseid funktsioone nagu:

1. Piltide kauglaadimine.
2. Pilvepõhine fotode sünkroonimine.
3. Mobiilirakenduse sisu värskendused.
4. Planeeritud kuvahaldus.
5. Võrgupõhine seadme juhtimine.

Tooteinseneride jaoks ei saa antenni jõudlust hinnata korpusest sõltumatult. Paigalduskoht, kliirens, kaablite marsruut, ümbritsevad materjalid ja lähedalasuvad elektroonilised komponendid võivad mõjutada praktilist raadiosageduslikku jõudlust.

Milliseid spetsifikatsioone peaksid ostjad hindama?

Antenni valimine ainult välimuse või pistiku tüübi järgi võib prototüübi testimise või masstootmise ajal probleeme tekitada. RF-insenerid ja ostumeeskonnad peaksid enne mudeli kinnitamist üle vaatama sagedusvahemiku, impedantsi, SWR-i, ​​võimenduse, antenni struktuuri, kaabli spetsifikatsiooni, pistiku ja keskkonnanõuded.

Neid parameetreid tuleks alati arvesse võtta koos lõpliku korpuse ja juhtmeta mooduliga. Suurem nominaalvõimendus ei tähenda automaatselt iga toote paremat jõudlust, sest antenni efektiivsus ja sobivus sõltuvad suuresti ümbritsevast struktuurist.

Kus saab neid antenne kasutada?

Spetsiaalne antenn toetab erinevaid nutikate pildiraamitoodete kategooriaid. Üldine nõue on usaldusväärne traadita side kompaktses elektroonilises korpuses.

• Kodused nutikad pildiraamid:Sobib 7-tollistele, 8-tollistele, 10,1-tollistele, 12-tollistele ja 15,6-tollistele toodetele.
• Puuteekraani pilveraamid:Toetab tooteid, mis võtavad fotosid vastu mobiilirakenduste ja pilveplatvormide kaudu.
• Kaubanduslikud kuvaraamid:Kohaldatav hotellide väljapanekute, külalistemaja teabeekraanide, fuajee reklaamiraamide ja ettevõtete väljapanekute jaoks.
• Kaasaskantavad kingitooted:Kasulik akutoitega juhtmevabade pildiraamide jaoks, mis on mõeldud tarbija- ja piiriüleste e-kaubanduse turgude jaoks.
• Sisseehitatud elektroonika:Saab integreerida emaplaadi lahendustega, mis põhinevad sellistel platvormidel nagu Rockchip, Allwinner ja ESP32.

Mittestandardsete toodete puhul võib antenni väljatöötamise aluseks olla konstruktsioonijoonised, paigaldusruum, liidese nõuded ja valmisseadmes kasutatav juhtmevaba moodul.

Kuidas paigaldada WiFi antenn?

Õige paigaldamine on oluline, sest isegi tehniliselt sobiva antenni jõudlus võib halveneda, kui see on korpuse sees valesti paigutatud.

1. samm: valmistage ette paigaldusala

Lülitage pildiraam välja ja eemaldage tagakaas. Puhastage ettenähtud paigaldusala ja veenduge, et antenni korpuse ja koaksiaalkaabli jaoks oleks piisavalt ruumi. Vältige kohti, kus metallkonstruktsioonid võivad raadiosagedusteed takistada.

2. samm: asetage antenn

FPC-antenni jaoks asetage kleepantenn tasaselt vastu sobivat sisepinda. Vältige ekraani, aku, emaplaadi komponentide ja muude võimalike raadiosageduslike takistuste otseseid häireid. Välised kleepvarraste antennid peavad olema kindlalt paigutatud neile määratud kinnituspunkti.

3. samm: ühendage ja testige

Ühendage antenn WiFi-mooduliga õige RF-pistiku abil. Hoidke koaksiaalkaabel korras ja vältige tarbetuid teravaid painutusi, kokkusurumist või sassi sattumist. Pärast korpuse uuesti kokkupanemist testige võrguühendust, pildi kaugedastust ja pikaajalist tööd.

Masstootmise puhul peaksid tootjad järgima standardiseeritud paigaldusjoonist. Antenni järjepidev positsioneerimine aitab vähendada erinevusi tootmisüksuste vahel.

Kuidas peaksid tootjad valima õige antenni?

Tootemeeskonnad peaksid hindama antenni valikut tervikliku traadita süsteemi osana, mitte käsitlema seda isoleeritud komponendina. Järgmine kontroll-loend võib aidata vähendada prototüübi- ja tootmisriske.

1. Kinnitage traadita side riba.Tehke kindlaks, kas seade vajab 2,4 GHz, 5 GHz või kaheribalist tööd.
2. Kontrollige saadaolevat paigaldusruumi.Mõõtke antenni pindala ja võtke arvesse ekraani, aku, PCB ja korpuse asukohta.
3. Sobitage RF-pistik.Kontrollige, kas moodul vajab IPEX4, MHF1, RP-SMA või muud liidest.
4. Määrake kaabli nõuded.Kaabli pikkus ja marsruut tuleks kindlaks määrata enne antenni viimistlemist.
5. Hinnake valmistoote raadiosageduslikku jõudlust.Prototüübi testimine tuleks läbi viia pärast antenni paigaldamist tegelikku korpusesse.
6. Enne hulgitootmist taotlege proove.Proovi valideerimine aitab kinnitada ühilduvust ja vähendab suuremahuliste signaaliprobleemide ohtu.
7. Kaaluge kohandamisvõimalust.Tootja, kes suudab kohandada mõõtmeid, võimendust, pistikuid ja kaablite spetsifikatsioone, suudab paremini toetada mittestandardseid tootekujundusi.

Hankemeeskondade jaoks võib otsesuhtlus antennitootjaga lihtsustada ka tehnilist selgitamist, näidiste testimist, tootmise kooskõlastamist ja hilisemaid konstruktsioonimuudatusi.

Miks kaaluda Qianmu kohandatud antenni tootmiseks?

Qianmu Communication keskendub sideantennide, sealhulgas FPC-antennide, PCB-antennide, WiFi-antennide, Bluetooth-antennide, 5G-antennide, GPS-antennide ja kohandatud RF-lahenduste uurimisele, arendamisele ja tootmisele.

Digitaalsete fotoraamirakenduste jaoks pakub Qianmu spetsiaalseid kujundusi, mitte ei tugine ainult üldistele antennikonfiguratsioonidele. Selle tootmisvõimalused toetavad kohandamist vastavalt toote mõõtmetele, sidemoodulitele, töösagedusele, paigaldusasendile, pistikunõuetele ja kaabli spetsifikatsioonidele.

Tootja avaldatud tootespetsifikatsioonid hõlmavad RoHS-i ja REACH-i vastavust, samas kui CE ja FCC sertifitseerimisabi saab pakkuda vastavalt projekti nõuetele. OEM- ja ODM-projektide puhul saavad ostjad proove hinnata ka enne mahutootmisele üleminekut.

Qianmu antennivõimaluste kohta lisateabe saamiseks uurigeQianmu antenni tootmise lahendusedvõi vaadake pühendatudDigitaalse pildiraami WiFi-antenni tooteleht.

Korduma kippuvad küsimused

Kas antenni mõõtmeid ja pistikut saab kohandada?

Jah. Qianmu toetab antenni mõõtmete, kaabli pikkuse, võimendusparameetrite ja pistikutüüpide kohandamist vastavalt seadme struktuurile, paigaldusruumile ja WiFi-mooduli liidesele.

Kas antenn toetab nii 2,4 GHz kui ka 5 GHz WiFi-d?

Standardspetsifikatsioon toetab sagedusi 2400–2500 MHz ja 5150–5850 MHz. Konkreetseid ribakonfiguratsioone saab arutada vastavalt traadita moodulile ja rakenduse nõuetele.

Millised antennikonstruktsioonid on digitaalsete pildiraamide jaoks saadaval?

Saadaolevate struktuuride hulka kuuluvad FPC painduvad antennid, PCB SMT antennid ja välised kleepuvad varrastega antennid. Sobiv struktuur sõltub korpusest, saadaolevast ruumist, paigaldusmeetodist ja raadiosageduslikust konstruktsioonist.

Mida tuleks enne hulgitellimuse esitamist testida?

Tootjad peaksid katsetama antenni valmistoote korpuses ja hindama traadita ühenduse stabiilsust, pildi kaugedastust, ühenduse töökindlust ja jõudlust realistlikes töötingimustes. See aitab tuvastada integratsiooniprobleeme enne masstootmist.

Kas antenni saab kasutada kaubanduslike digitaalsete ekraanitoodete jaoks?

Jah. Rakenduste valik hõlmab kaubanduslikke nutikaid kuvaraame, hotellide ja külalistemajade väljapanekuid, fuajeereklaamide raame, ettevõtte kuvatooteid ja muid ühendatud digitaalseid fotoraamirakendusi.

Järeldus

Usaldusväärne traadita ühendus on hädavajalik tänapäevaste nutikate pildiraamide jaoks, mis sõltuvad pilvesünkroonimisest ja sisu kaughaldusest. Antenni valimine sageduse, RF-sobivuse, paigaldusruumi, pistiku, kaabli marsruudi ja korpuse tegeliku jõudluse põhjal võib aidata tootjatel luua ühtsema traadita süsteemi. Kui töötate välja uut pildiraami, asendate olemasolevat antenni või plaanite OEM/ODM tootmist,võtke meiega ühendustet arutada Qianmu insenerimeeskonnaga oma antenni mõõtmeid, sagedusnõudeid, pistiku konfiguratsiooni, näidiseid ja kohandatud tootmisvajadusi.
