Paneelantenn

Mis on suunatud lameekraaniga antenn

Meie 14DBI seinale paigaldatav lameekraaniga antenn on suure võimendusega kitsa valgusvihuga suunatud kiirguse antenn, mis on spetsiaalselt loodud siseruumides kaug-WiFi võrkude loomiseks, välistingimustes tugijaama signaalide vastuvõtmiseks ja traadita signaali võimenduseks. Tavapärased mitmesuunalised antennisignaalid jaotatakse 360° ja edastuskaugus on piiratud; Suunaantennid toetuvad raadiosageduslike signaalide kogumiseks ja raadiosagedusliku energia koondamiseks oma tagumisele reflektorile, mis suurendab oluliselt kaugedastusvõimet. Meie masstootmisel sise- ja välisantennil on integreeritud suletud plastkorpus, see on vee- ja tolmukindel, toetab seinale kinnitamist, ühildub GSM, 4G, 5G, WiFi kaheribalise, 433 asjade Interneti madala sagedusega mitmeribaga, standardvarustuses on RG58 sisemine sisemine antenn, see on ja on kahe ühise sisemise kontaktiga kõrgeima katvusega lameekraaniga antennilahendus kommunikatsioonitehnika ja iot-projektide valdkonnas.

Kuidas antenn töötab

Paljud kliendid eeldavad ekslikult, et lameekraan on mõeldud ainult välimuse jaoks. Suunatud lameekraanantenn saavutab aga fokuseeritud signaaliedastuse ja -vastuvõtmise oma sisemise mitmekihilise struktuuri kaudu. Tööpõhimõtet saab kontrollida professionaalsete testimisseadmete, sealhulgas vektorvõrgu analüsaatorite, RF-kajakambrite ja elektromagnetilise simulatsiooni analüüsi abil.

1. Ostsillaatori kiirguse ja metallreflektori kiire fokuseerimise põhimõte

Sisemine massiivi ostsillaator vastutab RF-signaalide edastamise ja vastuvõtmise eest. Ostsillaatori taha paigutatud metallist reflektor peegeldab signaale, mis kiirgavad tahapoole ja külgsuunas esisuunas, ahendades kiire laiust ja parandades signaali kontsentratsiooni. See struktuur võimaldab antennil saavutada suure võimenduse, kuni 14 dBi.

Mõõdetud võrdlus: tavaline 3 dBi mitmesuunaline antenn tagab tavaliselt avatud keskkonnas edastuskauguse umbes 300 meetrit, samas kui 14 dBi suundantenn suudab samadel tingimustel saavutada stabiilse edastuskauguse üle 1200 meetri.

2. Mitmeribaline resonantsstruktuur

Sisemine ostsillaator kasutab laia sagedusega ühilduvuse saavutamiseks mitme piluga massiivi. See toetab mitut traadita sagedusriba, sealhulgas 700–960 MHz mobiilsidevõrke, 2,4 GHz/5,8 GHz WiFi ja 433 MHz IoT rakendusi. Üks antenn võib toetada erinevaid traadita seadmeid ilma sagedase vahetamiseta, aidates vähendada laokulusid ja lihtsustada tehnilist juhtimist.

3. Madala kaoga signaaliedastus RG58 toitekaabliga

Antenn kasutab kahekihilise varjestusstruktuuriga koaksiaalkaablit RG58, et vähendada edastusaegset signaalikadu. Isegi pikemate kaablite paigalduskauguste korral jääb seisulaine suhe stabiilseks, vältides kaugjuhtmetest põhjustatud signaali olulist nõrgenemist.

4. Häiringutevastane välistingimustes kaitse disain

Korpus on valmistatud leegiaeglustavast ABS-materjalist ja sellel on suletud struktuur, mis kaitseb sisemisi komponente välisvihma, tolmu ja tööstuslike elektromagnetiliste häirete eest. See disain hoiab ära ostsillaatori oksüdeerumise ja signaali jõudluse triivimise pikaajalise välistingimustes töötamise ajal.

KKK

K1: Kas suunatava lameekraanantenni toitepikkust ja RF-pistikut saab asendada?

V: Kohandamine on toetatud. Standardseid antenni toiteseadmeid saab kohandada mis tahes pikkusega 1 meetrist 15 meetrini. Ühendused SMA isane ja emane, N-pea, BNC-d saab vastavalt vajadusele vahetada. Suurte tellimuste puhul saab kesta LOGO kohandamiseks siidisõela.

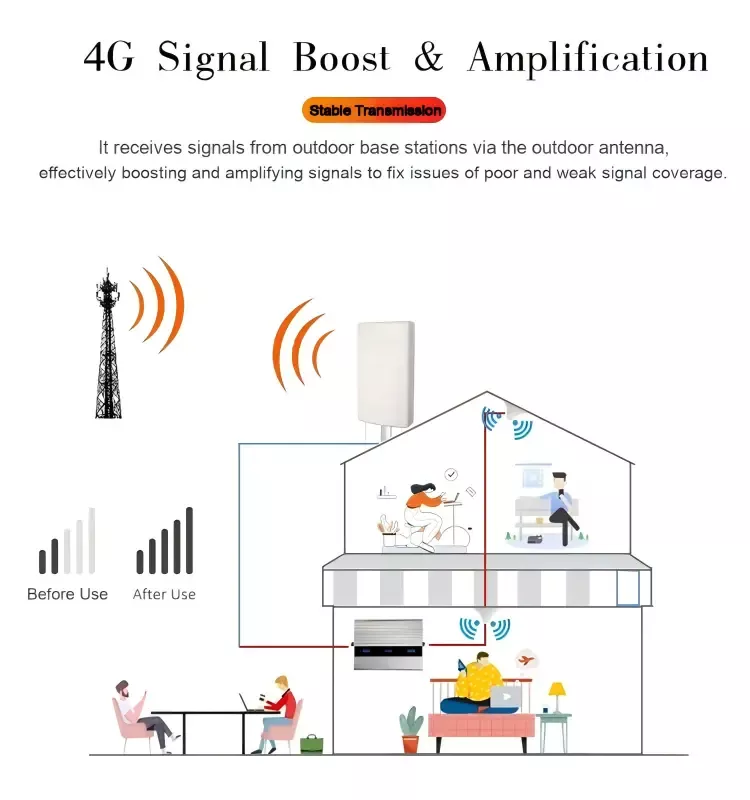

2. küsimus: kas seda lameekraaniga antenni saab kasutada nii 4G signaali võimendi kui ka WiFi sillana?

V: Täpselt. Meie antenn katab mitut sagedusriba GSM/4G/5G/2.4G/5.8G ning ühildub signaali repiiterite, traadita sildade ja 433 iot andmeedastusseadmetega. Üks antennikomplekt ühildub mitme inseneriseadmega.

K3: Kas metallseinad ja teraskonstruktsioonid mõjutavad antenni signaale?

V: Metalllehed võivad raadiosagedussignaale peegeldada ja varjestada. Paigaldamisel peaks antenni eesmine kiirguspind vältima suuri metallist varjestusalasid. Kui seda pole võimalik vältida, saab erinevates punktides signaalide vastuvõtmiseks lisada täiendava antenni ning insenerid saavad anda punktide reguleerimise plaani.

K4: Kuidas lahendada probleem, et toiteliigend on vihmaperioodil pikka aega õues kasutamisel kalduv vee sissetungimisele ja lühisele?

V: Pärast paigaldamist keerake veekindel elektriteip ümber metallist ühenduskoha. Välispostile paigaldatavat antenni saab kohandada ka täiustatud veekindla ühenduskohaga, et täielikult vältida vihmavee ühenduskohta erodeerimast.
