Sektori antenn

Shenzhen Qianmu Communication Technology Co., Ltd. on professionaalne Hiina sektori antennitootja Hiinas, millel on oma tootmistehas ja ülemaailmne ühekordne tarnija. Ta uurib, arendab ja toodab sõltumatult kõiki suure võimendusega suunavaid sektorantenne, mis katavad kogu sidesagedusriba 698–3800 MHz. Ühildub operaatori tugijaamade, pargi WiFi leviala, ehitusplatsi juhtmevabade sildade, tehasepiirkonna asjade Interneti andmeedastuse ja muude inseneri stsenaariumitega. Oma raadiosagedusliku kajakambri ja automatiseeritud koosteliiniga on kõik antennid tehases testitud seisulaine, võimenduse, kõrge ja madala temperatuuri ning veekindluse osas ning kaubaga saab väljastada täiskomplekti katseprotokollid. Toetatud on OEM/ODM-riba, valgusvihu nurk, liidese kohandamine.

Kuidas see toimib

Kogu struktuur järgib suunatule teravustamise põhimõtet: alumiiniumisulamist reflektorist tagaplaat, mitu mikroriba ostsillaatori massiivi, suletud veekindel antennikate, RF-toiteliin, reguleeritav kinnitusklamber.

1. Ostsillaatori massiiv saadab ja võtab vastu elektromagnetlaineid erinevates sagedusribades ning metallist tagaplaat peegeldab kasutuid pöördsignaale, suurendades esi- ja tagakülje suhet; Mõõdetud esi-tagaosa suhe on samas keskkonnas ≥25 dB ja segaduse häired vähenevad 65% võrra;

2. Kiirnurga füüsilised piirangud: 120° standardmudel kiirgab energiat ainult ettepoole suunatud sektori alale ja ei leki signaale külgnevatele aladele. Tihedas linnapiirkonna võrgustikus mõõdetuna suurenes külgnevate rakkude võrgu läbilaskevõime 42%;

3. Kahe polarisatsiooniga ±45° ristostsillaatori konstruktsioon, mis ühildub MIMO mitmeteelise edastusega, lõppseadme ühenduskiirus suurenenud 35% sama edastusvõimsuse juures;

4. Korpus on valmistatud UV-kindlast UPVC materjalist, ilma metallist varjestuskadudeta. RF jõudluse kõikumine vahemikus -40 °C kuni +85 °C on ≤0,3 dBi ja signaali sumbumine on pikaajalisel välistingimustes kasutamisel minimaalne.

Põhilised müügiargumendid

1000 võrgusilma suuruste sidesektori antennide hulgiostmine aitab lahendada suurte välisvõrkude valupunkte, sealhulgas häireid, lühikest levikaugust, väliskahjustusi ja kõrgeid ehituskulusid. Viis peamist eelist ühilduvad erinevate kommunikatsiooniprojektidega:

1. Suure võimendusega suundfookus

8–18 dBi võimendusvõimalustega pakub pikamaa laia levialaga sektoriantenn pikemat leviala. Võrreldes tavaliste mitmesuunaliste antennidega suureneb leviraadius sama edastusvõimsuse juures 70%. Mägipiirkondades ja avatud tehasepiirkondades ei ole vaja tihedat kasutuselevõttu, mis vähendab inseneriseadmetesse investeeringuid.

2. Kiirega juhitav häiretevastane toime

Saadaolevate 60°/90°/120° mitme valgusvihu nurkade abil tagab antenn signaali levialade täpse jaotuse ja stabiilse võrguühenduse suure tihedusega stsenaariumide korral. See väldib signaali risthäireid, viivitust ja ühenduse katkemist suure tihedusega Interneti-juurdepääsu keskkondades, nagu kontoriklastrid, elamurajoonid ja ülikoolilinnakud.

3. IP67 täielikult suletud välistingimustes kasutatav ilmastikukindel konstruktsioon

Antennil on ühes tükis survevaluvormitud veekindel tihendatud liigenditega kate, mis on vastupidav vihmahoogudele, lumele ja rannikualade soolapihustuskorrosioonile. Tuuletakistus ulatub 60m/s, toetades välisposti paigaldamist 5 aastat ilma lekke või vananemiseta.

4. Reguleeritav universaalne kinnitusklamber

Antenn on varustatud roostevabast terasest vardaga kinnitusklambriga, mis tagab tugeva inseneri kohandatavuse. See toetab üles-alla kalde reguleerimist ja 360° horisontaalset peenreguleerimist, mis sobib erinevatele kinnitusalustele nagu sidetornid, elektripostid, hoonete fassaadid ja teraskonstruktsioonide tehased.

5. Allika tehase täismõõtmeline kohandamisteenus

Professionaalse sektori antennitehasena toetab see ribade kärpimist, valgusvihu nurga kohandamist, N/SMA/BNC/Fakra liidese vahetamist, kaabli pikkuse kohandamist, kliendi logo siiditrükkimist ja proovide kiiret testimist väikeste partiide jaoks.

Tehnilised näitajad

Rakenduse stsenaariumid

1. Operaator mobiilsidevõrgu tugijaama leviala

Mobiilside, Unicomi ja Telecomi tugijaamade tornid kasutavad partii kasutuselevõtuks sektoriantenne. 120° kiire segmenteerimine jagab 360° signaaliala, et vähendada rakkudevahelisi häireid. Pikaajalised hulgiostud toetavad kümneid maakonna tasandi side ümberkujundamise projekte üle kogu riigi.

2. Täielik WiFi levi tööstusparkides ja tehastes

Postide paigaldamine suurtesse tootmisettevõtetesse, logistikaparkidesse ja laopiirkondadesse lahendab nõrga IoT signaali probleemid töökojaseadmete ja vabaõhulaoplatside jaoks. Mitmed ettevõtted on mõõtnud, et terminali võrgutasu tehasepiirkondades kasvas 62%-lt 98%-le.

3. Avalikud traadita võrgud ülikoolilinnakutes, kogukondades ja looduskaunites piirkondades

Elamute katustele ja maaliliste piirkondade kõrgeimatele punktidele paigutatud antennid pakuvad majapidamistele ja turistidele laialdast katvust, asendades suure hulga väikeseid igasuunalisi AP-sid ning vähendades hilisemaid kasutus- ja hoolduskulusid 50%.

4. Kaevanduste ja ehitusplatside traadita seiresillad

Remote video transmission from mountainous construction sites and open-pit mines is supported by directional high-gain performance. The signal can penetrate light obstructions, providing stable and uninterrupted monitoring signals at tunnel entrances and slopes.

5. Signaali pimeala projektid linna-, maa- ja mägipiirkondades

Antenn suurendab 4G-signaale kaugemates külades, linnades ja mägistel teedel. Kui seda kasutatakse koos kordusjaamadega, aitab see lahendada probleeme, nagu mobiiltelefonid, millel puudub juurdepääs võrgule, ja positsioneerimiskaotus sõiduteate jaoks.

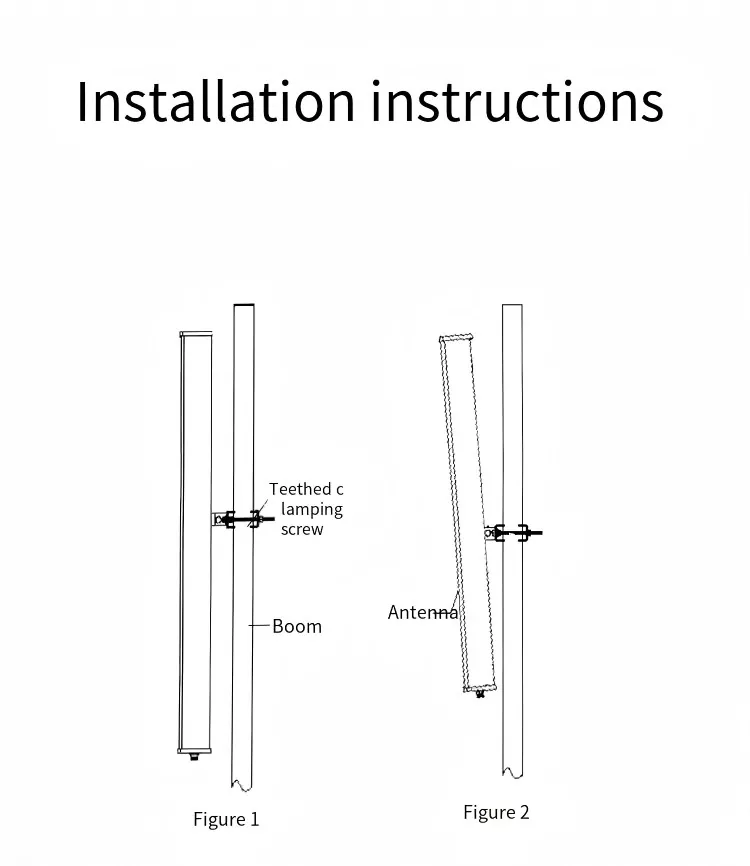

Standardne paigaldusjuhend

1. Masti kinnitusklamber: lukustage sobiv roostevabast terasest klambriklamber sideposti/toru külge, jättes ruumi üles- ja allapoole reguleerimiseks;

2. Sektorantenni korpuse paigaldamine: Sisestage antenni tagumine lukk kronsteini pessa ja pingutage algselt kinnituspoldid;

3. Kiirnurga kalibreerimine: Pöörake antenni horisontaalselt, et see joondaks sihtalaga vastavalt leviala orientatsioonile, ja reguleerige allakaldenurka vertikaalselt, et see vastaks kõrgele ja madalale levialale;

4. Rf-kaabli dokkimine: Joondage N-tüüpi pistik tugijaama/AP-seadme liidesega ja pingutage. Mähi liitmik tihendamiseks veekindla teibiga.

5. Üldine tugevdamine ja uuesti ülevaatus: pingutage uuesti kõik poldid, kontrollige, et antenn poleks lahti ja kaabel poleks tõmmatud, ning viige välitingimustesse paigaldamine lõpule.

KKK Korduma kippuvad küsimused

K1: Kas sektorantenn saab pikaajalisel välitingimustes kasutamisel märjaks või kahjustub?

A1: Ei. Kogu seade kasutab IP67 ühes tükis tihendusstruktuuri. Antenni katte õmblused on suletud veekindla liimiga ja RF-pistikud on varustatud veekindla teibiga. See on enne tehasest lahkumist läbinud pidevad pihustusveekindluse testid ja ei leki tugeva vihmasaju või kõrgsurvepuhastuse ajal. See sobib aastaringseks välitingimustes kasutamiseks.

Q2: Kas antenni sagedusriba, valgusvihu nurka ja LOGO-d saab kohandada?

A2: Jah. Lähtetehasena toetame ribade kärpimise, valgusvihu nurga reguleerimise, kaabli pikkuse, liidese tüübi ja kliendibrändi LOGO siiditrükki karbile kohandamist vastavalt konkreetsetele nõuetele, vastates personaliseeritud inseneri- ja väliskaubanduse OEM-i vajadustele.

K3: Kas antenni võimendusel on vale märgistus ja kas on võimalik esitada katsearuanne?

A3: Ei. Vale märgistamise vältimiseks mõõdetakse kõiki parameetreid professionaalses RF-kajakambris. Vastava antenni täielikud katsearuanded saab esitada iga partii saadetisega ning andmeid saab kontrollida ja jälgida.

Q4: Millised tarvikud kuuluvad sektoriantennide komplekti?

A4: standardkonfiguratsioon sisaldab antenniseadet, roostevabast terasest varda kinnitusklambrit ja kinnituspolte. RF-kaableid ja adaptereid saab valida vastavalt nõuetele. Palun teavitage meid tellimuse esitamisel kasutatavast seadmest ja tarvikud valmistatakse täielikult ette.

K5: Mis on välismaiste tellimuste minimaalne tellimiskogus?

A5: Tavaliste laotüüpi mudelite puhul on minimaalne tellimiskogus 50 tükki. OEM-i kohandatud mudelite puhul on minimaalne tellimiskogus 100 tükki. Toimivuse testimiseks saab proove eraldi esitada.
