Kõrvaklappide WiFi antenn

Kõrvaklappide WiFi-antenn on kompaktne, hästi kohandatav traadita side antenn ja see toimib põhiriistvarana, mis võimaldab kõrvaklappidel ühenduda WiFi-ga, edastada juhtmevabalt kõrglahutusega heli, teostada pilvepõhiseid püsivara värskendusi ja saavutada väikese latentsusega heli-video sünkroonimine. Erinevalt tavalistest välisantennidest või standardsetest Bluetoothi ​​antennidest on see spetsiaalne kõrvaklappide WiFi-antenn optimeeritud spetsiaalselt kõrvaklappide kitsa ruumipiirangu, metallkorpuse varjestuse, tihedalt liibuva kulumise, mis põhjustab signaali takistusi, ja keerukate siseruumide signaalikeskkondade jaoks. Sellel on väiksem vormitegur, tugevam häiretevastane võime ja suurepärane signaali läbitungimisvõime.

Kogenud kõrvaklappide WiFi-antennitootjana oleme antennide kujundamisel loobunud üldisest, kõigile sobivast lähenemisviisist. Selle asemel keskendume kõrvaklappide ainulaadsetele kasutusjuhtudele, töötades välja kergeid, väga ühilduvaid ja stabiilseid spetsiaalseid antennilahendusi. Need tooted lahendavad tõhusalt tööstusharu levinud probleeme, nagu ühenduse katkemised, viivitus, helimoonutused ja nõrk signaalitugevus, mis tavaliselt esinevad tavaliste kõrvaklappide antennide puhul. Meie antennid ühilduvad laialdaselt igat tüüpi seadmetega, sealhulgas tavatarbijate audiovisuaalsete kõrvaklappidega, mängude e-spordi peakomplektidega, äritegevuse mürasummutavate kõrvaklappidega ja harivate kuulamiskõrvaklappidega.

Põhiline tööpõhimõte

Kõrvaklappide WiFi-antenni põhitööpõhimõte tugineb elektromagnetlainete RF-i muundamise tehnoloogiale ja resonantsi sobitamise põhimõtetele, integreerudes kõrvaklappide seadme RF-ahelaga, et saavutada kahesuunaline signaaliedastus. See tagab kõrge efektiivsuse, väikese energiatarbimise, stabiilsuse ja tugeva häiretevastase võime kogu töö ajal. Tööprotsess koosneb kahest põhimoodulist: signaali edastamine ja vastuvõtt, millel on selged põhimõtted, arenenud tehnoloogia ja täpselt kontrollitav jõudlus.

1. Signaali edastamise põhimõte: kõrvaklappide põhiplaat teisendab heliandmed ja juhtkäsud kõrgsageduslikeks elektrilisteks signaalideks, mis edastatakse täpselt sobitatud impedantsahela kaudu kõrvaklappide Wi-Fi antennile. Antenni sees olev mitmekihiline mikroriba resonantsstruktuur muudab elektrilised signaalid kaheribalisteks 2,4 GHz/5 GHz elektromagnetlaineteks, mis kiirgavad kõiksuunaliselt, et võimaldada traadita andmevahetust kõrvaklappide ja ruuterite, arvutite või mobiilseadmete vahel.

2. Signaali vastuvõtu põhimõte: kõrvaklappide WiFi antenn püüab täielikult kinni välisseadmete poolt väljastatud WiFi elektromagnetlainete signaalid. Need signaalid läbivad antennis oleva resonantsõõnsuse, mis filtreerib välja vastava sagedusriba ja eemaldab mürahäired. Seejärel muundatakse elektromagnetlained tagasi kõrgsageduslikeks elektrilisteks signaalideks ja edastatakse kõrvaklappide dekodeerimiskiibile, kus võetakse vastu ja dekodeeritakse heli- ja andmekäsklused.

Optimeerisime antenni vaba paigutuse ja polarisatsioonimeetodi, et lahendada signaali varjestusprobleemid, mis on põhjustatud kõrvaklappide metallist peapaeltest, patareidest ja helidraiverist. See võimaldab antennil säilitada kõrge kiirgusefektiivsuse isegi kompaktses suletud korpuses, saavutades mõõdetud signaali kadumise määra alla 8%, mis ületab oluliselt standardseid antennistandardeid.

Ühilduv seadmete valik

Kõrvaklappide WiFi-antennide professionaalse tarnijana pakuvad meie tooted suurepärast ühilduvust, toetades 99% praegu turul olevatest juhtmevabadest kõrvaklappidest. Need hõlmavad laia valikut stsenaariume ja seadmekategooriaid. Ühilduvad mudelid on loetletud allpool:

• Mängupeakomplekt: toetab WiFi 6 madala latentsusega võrguühendust, ühildub arvuti ja konsooli mänguseadmetega heli ja video sünkroonimiseks

• Kõrglahutusega audiovisuaalsed kõrvaklapid: kodused HiFi juhtmevabad kõrvaklapid, mürasummutavad audiovisuaalsed kõrvaklapid ja kodukinoga ühilduvad peakomplektid

• Ärikontori kõrvaklapid: juhtmevabad peakomplektid kaugkoosolekuteks, mürasummutavad kontorikõrvaklapid ja veebitundide jaoks mõeldud kõrvaklapid

• Õppepeakomplekt: ülikoolilinnaku kuulamiskoolituse kõrvaklapid, juhtmevabad peakomplektid võrgus õpetamiseks

• Nutikad kantavad peakatted: WiFi-ühendusega nutikad kõrvaklapid ja ümbritsevad VR-ga ühilduvad helikõrvaklapid

• Tööstuslikud peakomplektid: juhtmevabad peakomplektid töökojas suhtlemiseks ja mürasummutavad WiFi-peakomplektid seadmete kontrollimiseks

Kohandatud kõrvaklappide WiFi-antenne saab kujundada ka vastavalt kliendi seadme emaplaadi mõõtmetele, šassii struktuurile ja sagedusriba nõuetele, toetades isikupärastatud konfiguratsioone, nagu mittestandardsed suurused, eritakistus ja suunakiirgus, mis vastavad erinevate tootjate erinevatele tootmisvajadustele.

Eristamise eelis

Turul levinud kõrvaklappide antennid kannatavad sageli nõrkade signaalide, sagedaste ühenduste katkemise, suure latentsusaja, suure suuruse ja vastuvõtlikkuse tõttu häiretele. Juhtiva kõrvaklappide WiFi-antennitootjana oleme oma tooteid korduvalt optimeerinud, et lahendada need tööstusharu valupunktid, pakkudes viit peamist eelist – tegelik jõudlus ületab konkurente märkimisväärselt.

Kaheribaline täielik katvus, sujuv ülekanne nulli viivitusega

1. Toetab kaheribalist Wi-Fi-edastust sagedustel 2,4 GHz ja 5 GHz, mis ühildub Wi-Fi 4/5/6 protokollidega. 2,4 GHz sagedusriba pakub tugevat seina läbitungimist, mis sobib ideaalselt pikamaa kasutamiseks kodus ja kontoris; 5 GHz sagedusriba pakub suuremat ribalaiust ja vähem häireid, saavutades reaalsetes testides madala video- ja heliedastuse latentsuse, vaid 15 ms – see vastab täielikult mängude ja kõrglahutusega multimeedia nõudmistele, kõrvaldades heli viivituse ja heli-video sünkroonimisprobleemid.

2. Kompaktne ja õhuke disain, sobib sujuvalt ilma seadmele survet lisamata

Kasutades LTCC mitmekihilist keraamilist integratsioonitehnoloogiat, on antenni kogupaksus vaid 0,8 mm, mis muudab selle kompaktseks ja ei vaja palju vaba ruumi. See sobib ideaalselt kõrvaklappide kitsasse siseruumi ilma akude, emaplaadi või helidraiverite jaoks ning ei lisa seadmele lisaraskust, tagades kerge kandmiskogemuse.

3. Suurepärane häiretevastane võime ja tugev signaali stabiilsus

Optimeeritud antenni kiirgusnurk ja varjestusstruktuur, et tõhusalt vältida kõrvaklappide metallkorpuse, liitiumaku ja kõlari poolt põhjustatud signaali häireid. Reaalmaailma testimisel keerulistes elektromagnetilistes keskkondades (nagu mitme seadme ühenduvus ja tiheda ruuteri stsenaariumid) saavutas signaali stabiilsuse määr 99,6%, ilma katkestusteta, sageduse hüppamise või mürahäireteta.

4. Madal energiatarve ja suur võimendus pikemaks aku kasutuseaks

Antenni võimendus on optimeeritud 2,5 dBi-ni, kiirgusefektiivsusega ≥92%, parandades oluliselt signaali vastuvõtu tundlikkust, säilitades samal ajal äärmiselt madala energiatarbimise. Selle antenniga varustatud kõrvaklapid võivad WiFi-ühendusrežiimis pikendada aku kasutusaega 12–18%, mis pikendab tõhusalt seadme kasutusaega.

5. Kõrge ühilduvus ja lihtne paigaldamine, muretu masstootmine

Standardiseeritud pinnakinnitusstruktuur, mis ühildub SMT automatiseeritud paigutusprotsessidega, võimaldades mugavat paigaldamist ja stabiilset jootmist suure tootlikkusega kuni 99,8%. Toetab masstootmist ja suuremahulist tarnimist, pakkudes samal ajal ka kohandatavaid tihvtide konfiguratsioone, mõõtmeid ja impedantsi parameetreid, et need sobiksid erinevate kaubamärkide kõrvaklappide tootmisliinidega.

Üksikasjalikud tehnilised andmed

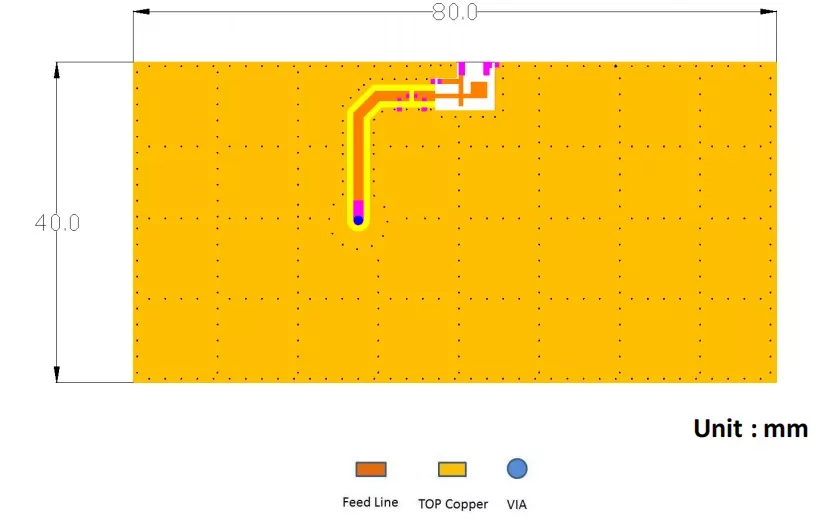

Soovitatav PCB mustri hindamisplaadi mõõde

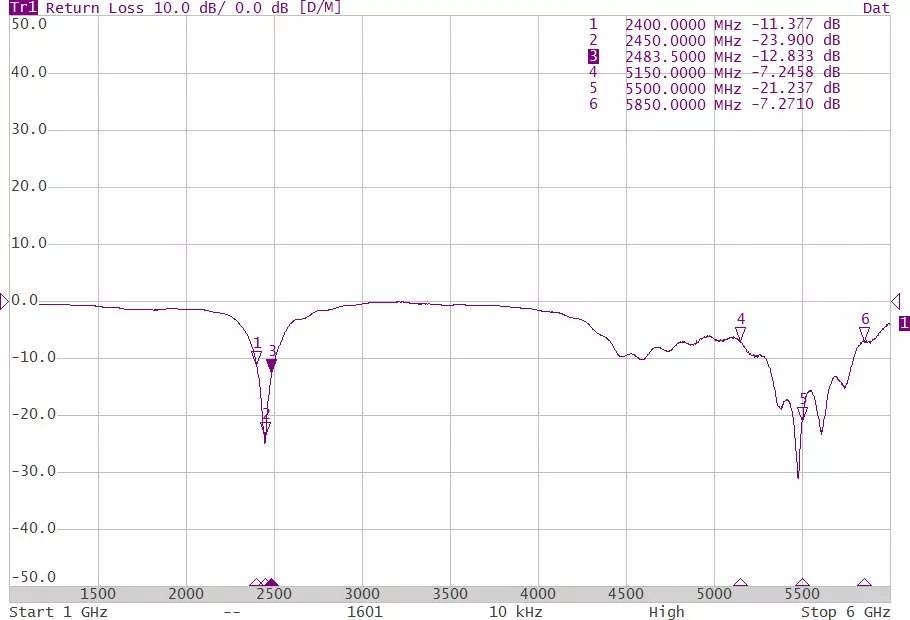

Mõõtmistulemused Return Loss

Toote eelised võrreldes konkurentidega

Paigaldus- ja kasutusjuhend koos illustratsioonidega

Sellel kõrvaklappide WiFi-antennil on standardne pinnale paigaldatav disain, mis ühildub automaatse SMT paigutuse ja käsitsi jootmisega. Seda on lihtne paigaldada ja väga kohandatav ning sellel on selged ja arusaadavad paigaldusjuhised:

1. Ettevalmistused enne paigaldamist

Puhastage kõrvaklappide emaplaadi paigaldusala, et pind oleks õli-, tolmu- ja prahivaba. Signaalihäirete vältimiseks veenduge, et emaplaadi ümber olev vaba ala oleks vähemalt 3 mm kaugusel metallkomponentidest, akudest ja varjestuskatetest. Valmistage ette tööriistad, nagu konstantse temperatuuriga jootmisjaam, jootepasta ja antistaatilised pintsetid, ning tehke kõik toimingud õigete antistaatiliste ettevaatusabinõudega.

2. Pinnapealne jootmise paigaldus

Joondage antenn täpselt emaplaadi eelseadistatud padjaga ja kinnitage see antistaatiliste pintsettidega. Kasutage käsitsi jootmiseks konstantse temperatuuriga jootmisjaama (reguleeritud temperatuuriga 320–350 °C) või partiipaigalduseks SMT automatiseeritud seadmeid. Pärast jootmist kontrollige jooteühendusi, et veenduda, et need on täis, ilma külmjootmiseta, puuduvate ühenduste või sildadeta, mis tagab stabiilse vooluahela ühenduvuse.

3. Asukoha fikseerimine ja tuvastamine

Kinnitage antenn kõrvaklappide korpuse avatud alale, vältides metallist peapaela ja kõlarit. Pärast installimist ühendage seade signaali testimiseks, WiFi-ühenduse kiiruse, signaali tugevuse ja latentsusaja parameetrite kontrollimiseks. Kui kõrvalekaldeid ei tuvastata, saab seadet tavapäraselt kasutada.

4. Ettevaatusabinõud kasutamisel

Ärge painutage paigaldamise ajal antenni keraamilist korpust, kuna see võib kahjustada sisemist resonantsstruktuuri. Vältige metallosade paigaldamist antenni ümber, et vältida signaali varjestamist. Tavakasutuse ajal hoidke antenni kõrgetest temperatuuridest ja niiskest keskkonnast eemal, et tõhusalt pikendada selle kasutusiga.

KKK

K1: Kas see kõrvaklappide WiFi antenn toetab WiFi 6?

V: Täielikult toetatud toode ühildub kõigi WiFi4, WiFi5 ja WiFi6 protokollidega, pakkudes kaheribalist katvust sagedustel 2,4 GHz ja 5 GHz, mis vastab uusimate nutikate juhtmevabade kõrvaklappide tipptasemel ühenduvusnõuetele.

Q2: Kas antenni saab kohandada vastavalt kõrvaklappide emaplaadi mõõtmetele?

V: Toetab täismõõtmelist kohandamist, sealhulgas suurust, tihvti tüüpi, impedantsi parameetreid, kiirgusnurka ja sagedusribade ühilduvust. Teadus- ja arendusmeeskond saab kliendi seadmete struktuurist lähtuvalt kiiresti välja töötada lahendusi ja toota testimiseks prototüüpe.

Q3: Kui pikk on toote garantii ja kuidas käsitletakse kvaliteediprobleeme?

V: Kõikidel toodetel on üheaastane garantii. Iga üksus läbib enne tehasest lahkumist täieliku kontrolli. Inimtegevusest sõltumatute kvaliteediprobleemide korral saavad kliendid nautida tasuta asendamist või parandamist. Partii defektide korral on saadaval täielikud raha tagasimaksed ja vahetused, tagades kliendi õiguste igakülgse kaitse kogu protsessi vältel.

Q5: kas olete tehase otsetarnija ja kas toetate rahvusvahelisi kaubandustellimusi?

V: Oleme otsene kõrvaklappide WiFi-antenni tehas ja tootja, ilma vahendajateta. Meil on täielik ekspordikvalifikatsioon ja pikaajaline kogemus ülemaailmsete kaubandustellimuste käsitlemisel, pakkudes täielikku tollivormistus- ja sertifitseerimisdokumentatsiooni.
