Paindlikud kõrvaklappide antennid on miniatuursed RF-transiiveri komponendid, mis kasutavad alusena painduvaid PI/LCP substraate, mille juhtivad kiirgusmustrid on moodustatud söövitamise teel. Need on spetsiaalselt loodud TWS Bluetooth-kõrvaklappide, kõrvapealsete juhtmevabade kõrvaklappide ja kompaktsete sisemiste õõnsustega luu juhtivate kõrvaklappide jaoks. Erinevalt jäikadest PCB- või vedruantennidest pakuvad painduvad kõrvaklappide antennid suurepärast painutavust ja üliõhukesi profiile, võimaldades neil kohanduda kõrvaklappide korpuse siseseinte, aku külgede ja ebakorrapärase kujuga kõrvavarrega. See lahendab tõhusalt väljakutseid, nagu piiratud õõnsuse ruum ja metallkonstruktsioonide põhjustatud signaali takistus.

Shenzhen Qianmu Communication Technology Co., Ltd. kui Shenzhenis asuv antennitootja toetub kõrvaklappide antennide disainilahenduste pidevaks täiustamiseks oma ettevõttesisesele raadiosageduslaborile ja on paljude kõrvaklappide kaubamärkide usaldusväärne tarnija.

Tööpõhimõte

Need on sisuliselt miniatuursed tasapinnalised RF-kiirguse komponendid. Juhtmeta helimooduli kõrgsageduslikud elektrisignaalid edastatakse antenni kiirgusahelasse, mis muudab need elektromagnetilise induktsiooni abil elektromagnetlaineteks. Samal ajal püüab antenn kinni välised Bluetoothi ​​elektromagnetlained ja teisendab need tagasi elektrilisteks signaalideks, mis edastatakse põhijuhtkiibile, võimaldades kahesuunalist heliandmete edastamist nutitelefonide ja kõrvaklappide vahel. Kõrvaklappide kasutamise stsenaariumide toimivuse optimeerimiseks oleme viimistlenud antenni toitepunkti ja maanduse sobituskonstruktsiooni, et vähendada inimese pea põhjustatud signaali neeldumiskadu. Tegelik testjuhtum: samade TWS-i kõrvaklappide puhul standardse vedruantenni asendamine meie Qianmu paindliku kõrvaklappide antenniga suurendas stabiilset ühenduskaugust läbi seina 3,2 meetrilt 6,1 meetrile, vähendades katkemise tõenäosust 72% (testiandmed koguti kajakambris ja tegeliku inimese kulumisega; katsearuanded on saadaval nõudmisel).

Ühilduvate seadmete loend

See paindlik kõrvaklappide antenn ühildub laialdaselt erinevate juhtmevabade heliterminalidega:

1. TWS True Wireless Bluetooth-kõrvaklapid (kõrvas, poolkõrvas)

2. Avatud tagaküljega kõrvaklapid Bluetooth kõrvaklapid, õhku juhtivad kõrvaklapid

3. Luu juhtivuse juhtmevabad kõrvaklapid, kaelarihmaga Bluetooth kõrvaklapid

4. Lisaheli vastuvõtvad kõrvaklapid, juhtmevabad kuuldeaparaadi stiilis kõrvaklapid

5. Kompaktsed peakomplektiga kaasaskantavad juhtmevabad kõrvaklapid koos sisseehitatud modifikatsioonilahendusega

Peamised müügiargumendid

1. Üliõhuke ja painduv, mis on loodud sobima kõrvaklappide äärmusliku virnaga

Saadaval paksusega 0,12–0,3 mm, minimaalse painderaadiusega ≤1,5 ​​mm, see toetab kümneid tuhandeid paindumistsükleid ilma vase pragunemise või kihistumiseta. Seda saab kleepida kõrvaklappide vartele, aku külgedele või korpuste kumeratele siseseintele, välistades vajaduse lamedate PCB alade järele ja aidates ehitusinseneridel kõrvaklappide suurust vähendada.

Tegelik foto: antenni mitme nurga paindekatse reaalajas

2. Stabiilne RF jõudlus vähendab katkestusi ja viivitust

Qianmu Communications RF meeskond lõpetas impedantsi sobitamise simulatsiooni enne tähtaega, saavutades kõrvaklappide antenni VSWR ≤1,8 ja signaali kiirguse kõrge efektiivsuse. See leevendab tõhusalt signaali sumbumist, mis on põhjustatud pea ummistusest kulumise ajal, vähendades heli kogelemist jooksmise ja pendelrände korral.

3. Varustatud kõrge temperatuuriga kleepuva aluspinnaga, mis hõlbustab automaatset kokkupanekut

Antenni tagaküljel on kõrge temperatuurikindel kahepoolne liim, mis võimaldab kiiret ja turvalist kinnitamist, eemaldades lihtsalt kaitsekile – pole vaja kasutada klambreid ega kruvisid. See disain sobib ideaalselt kiireks kokkupanekuks tehase tootmisliinidel, vähendades paigaldamise ajal tööaega.

4. Kõrge kohandamine (tehase otsetarne eelis)

Hiina kõrvaklappide antenni tootjana toetame sagedusriba häälestamist (peamiselt 2,4 GHz Bluetooth, laiendatav), juhtme pikkust, terminali tüüpi (U.FL, tinatud kontaktid) ja substraadi materjali (PI ökonoomse klassi jaoks / LCP tipptasemel jaoks) kohandamist. Pakume proovitootmist väikeste partiide jaoks ja usaldusväärseid tarneaegu suuremahuliste tellimuste jaoks.

5. Range kvaliteedikontroll, kõrge konsistents

Iga kõrvaklappide antennide partii läbib proovide võtmise ja testimise RF-kajakambris, samuti kõrge madala temperatuuriga tsükli- ja paindevanandamise katsed, välistades partii jõudluse kõikumised ja muutes need sobivaks kaubamärgiga kõrvaklappide pikaajaliseks masstootmiseks.

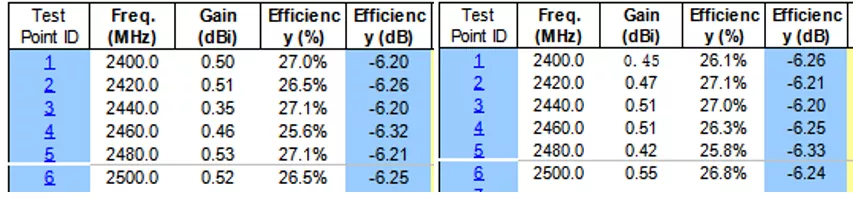

Tehnilised andmed

Paindlik kõrvaklappide antenn vs. tööstuses levinud antennilahendused

Paljudel kõrvaklappide tootjatel on antennide valimisel raskusi, vedruantennide, jäikade PCB-antennide ja keraamiliste antennide vahel rebenenud. Tuginedes tuhandete kõrvaklappide projektide tegelikule testimisele, oleme koostanud selge ja intuitiivse võrdluse:

Kui teie kõrvaklappide siseruum on piiratud, korpuse kuju on ebakorrapärane või kui need nõuavad masstootmisel suurt järjepidevust, on optimaalne lahendus painduv kõrvaklappide antenn. Shenzhenis asuva originaaltootjana saab Qianmu Communications antenni disaini kiiresti optimeerida vastavalt teie prototüübile.

RF-kajakambri testimisseadmed

Kuidas valida õige painduv kõrvaklappide antenn

Paljud kõrvaklappide hankimise insenerid teevad mudelite valimisel sageli vigu. Tarnijate aastatepikkuse teeninduskogemuse põhjal on siin neli peamist valikukriteeriumi:

1. Eelistage kõrvaklappide vaba siseruumi kinnitamist ja esitage õõnsuse pikkuse, laiuse, kõrguse ja struktuuri 3D-joonised. Hindame antenni maksimaalseid mõõtmeid ja lubatud paindealasid. Ärge ostke otse standardseid valmisantenne, kuna see põhjustab suure tõenäosusega signaali halva jõudluse.

2. Määratle selgelt keskkonnakasutuse eesmärgid. Spordi- ja välistingimustes kasutatavatele kõrvaklappidele mõeldud toodete puhul valige painde- ja vibratsioonikindluse jaoks optimeeritud versioonid; eksporttoodete puhul kinnitage eelnevalt sihtturu keskkonnasertifikaadi nõuded.

3. Pöörake tähelepanu raadiosagedusliku häälestamise tugiteenustele – lihtsalt paindliku kõrvaklappide antenni ostmine ei garanteeri kasutatavust! Ilma õige antenni sobitamise ja häälestamiseta võivad isegi parimad materjalid põhjustada jõudluse viivitust. Valige lihtsalt vahendaja asemel tootja, kellel on ettevõttesisesed RF-insenerid.

4. Enne ametliku tellimuse esitamist saatke meile testimiseks näidis. Toodame antennide prototüüpe kliendi poolt kohapeal testimiseks. Masstootmine algab alles pärast edukat testimist, minimeerides arendusriskid.

KKK

K1: Kas kõrvaklappide antenn toetab kohandatud suurust?

V: Jah, me toetame kohandamist. Tehasena saame vormida ja kohandada välismõõtmeid, juhtme pikkust ja klemmi tüüpi vastavalt kõrvaklappide sisemisele struktuurile. Saate esitada 2D/3D jooniseid ning me hindame disaini ja toodame näidiseid.

Q2: Mis on kõrvaklappide antennide minimaalne tellimiskogus (MOQ)?

V: Standardsed madala MOQ-ga kõrvaklappide antennid; kohandatud näidised on saadaval väikestes kogustes ja masstootmise tellimuste MOQ üle saab läbi rääkida. Küsimuste korral võtke julgelt ühendust meie müügimeeskonnaga.

Q3: kas saate esitada antenni RF-testi aruande?

V: Jah. Iga tootepartiiga on kaasas tehase katseandmed ning kliendi soovil saame esitada ka kolmanda osapoole kontrolliaruanded, tagades dokumentatsiooni täieliku jälgitavuse.

4. küsimus: kas kõrvaklappide antenn võib ühilduda Bluetooth 5.3 mooduliga?

V: Täielikult ühilduv. Paindlik kõrvaklappide antenn töötab standardses 2,4G ISM-sagedusalas ja ühildub kogu Bluetooth 5.0/5.1/5.2/5.3 helimoodulite seeriaga.

Q5: Milliseid dokumente saab toodete ekspordiks esitada?

V: Saame pakkuda proforma arveid, pakkenimekirju, RoHS- ja CE-aruandeid, ärilitsentse ja muid dokumente, et täita tollivormistusnõudeid erinevates riikides.
