Digitaalne pildiraam WiFi antenn

Mis on digitaalse pildiraami WiFi antenn

Digitaalne pildiraami WiFi-antenn on spetsiaalne RF-transiiveri antenn, mis on loodud spetsiaalselt nutikate pilvepildiraamide, kommertsreklaami pildiraamide ja koduelektrooniliste pildiraamide jaoks. See on spetsiaalselt konstrueeritud kohandama pildiraamide sisemist struktuuri, minimeerima elektromagnetilisi häireid ja vastama madala energiatarbimise nõuetele, eristades seda tavalistest universaalsetest WiFi-antennidest.

Pärast paigaldamist on standardantennid ekraanide, akude ja emaplaatidega hõlpsasti varjestatud, mis põhjustab halva signaalikvaliteedi, sagedasi ühenduse katkemisi ja viivitust kaugedastuse ajal. See on optimeeritud elektromagnetilise simulatsiooni abil, mis on spetsiaalselt loodud sobima 7–15,6-tolliste kaadrite kompaktse siseruumiga, tagades stabiilse pilveühenduvuse ja sujuva kaugpildi edastamise.

Shenzhen Qianmu Communication Technology Co., Ltd. Hiina originaaltootja ja tootjana uurib, arendab ja toodab sõltumatult digitaalse pildiraami WiFi-antenne. Toetame välishankeid, originaalseadmete tootjate tootmist ja kohandatud arendust, olles usaldusväärne tarnija klientidele kogu maailmas.

Toote tööpõhimõte

Digitaalse pildiraami WiFi-antenni põhitööpõhimõte on elektriliste signaalide kahesuunaline muundamine ja edastamine elektromagnetlaineteks. Tuginedes kaheribalisele 2,4G/5G RF-edastustehnoloogiale, võimaldab see stabiilset ja tõhusat traadita andmevahetust digitaalse pildiraami, ruuteri, mobiilirakenduse ja pilveserveri vahel kogu protsessi vältel.

1. Signaali edastamise protsess: digitaalse pildiraami emaplaat teisendab kohalikud pildid, videod ja tekstisisu elektrilisteks signaalideks, mis seejärel edastatakse seadme WiFi antennile. Antenn muudab need elektrisignaalid kõrgsageduslikeks elektromagnetlaineteks, kiirgades need kodusesse või kaubanduslikku WiFi-ruuterisse, viies sellega lõpule andmete seadmest üleslaadimise ja pilvesünkroonimise.

2. Signaali vastuvõtuprotsess: mobiilirakendusest või pilvetaustaprogrammist edastatud pildid ja värskenduskäsud teisendab ruuter elektromagnetlainete signaalideks, mis seejärel edastatakse väljapoole. Digitaalse pildiraami Wi-Fi antenn tabab täpselt need traadita signaalid, muutes elektromagnetlained tagasi elektrilisteks signaalideks. Need signaalid saadetakse seejärel seadme Wi-Fi-moodulisse, võimaldades sisu allalaadimist, kaugvärskendusi ja võrgupõhist seadme juhtimist.

Ühilduv seadmete valik

See digitaalse pildiraami WiFi-antenn ühildub 99% turul olevate nutikate digitaalsete pildiraamidega, hõlmates kõiki kategooriaid, sealhulgas kodu-, kaubandus-, kingitus- ja insenerirakendusi. See pakub suurepärast ühilduvust ja seda saab otse paigaldada, ilma et oleks vaja täiendavaid vormimuutusi.

• 7-tollised, 8-tollised, 10,1-tollised, 12-tollised ja 15,6-tollised täissuuruses kodused nutika pilve digitaalsed pildiraamid

• Puutetundliku ekraaniga digitaalne pildiraami seade, mis toetab piltide kaugsurumist mobiilirakenduse kaudu, pilvesünkroonimist ja ajastatud värskendusi

• Kaubanduslikud nutikad kuvaraamid hotellidele ja külalistemajadele, fuajeereklaamide digitaalsed pildiraamid, ettevõttekultuuri kuvarid

• Piiriülese e-kaubanduse enimmüüdud kingitus: digitaalne pildiraam, kaasaskantav juhtmevaba digitaalne pildiraam koos akuga

• Manustatud digitaalse pildiraami emaplaadi moodul, mis põhineb Rockchipi, Allwinneri ja ESP32 lahendustel

Professionaalse tootjana saame kohandada spetsiaalseid digitaalse pildiraami WiFi antenne vastavalt klientide seadmete konstruktsioonijoonistele, paigaldusruumile ja liidese nõuetele, tagades ühilduvuse erimõõtmete ja unikaalsete paigalduskonfiguratsioonidega mittestandardsete seadmetega.

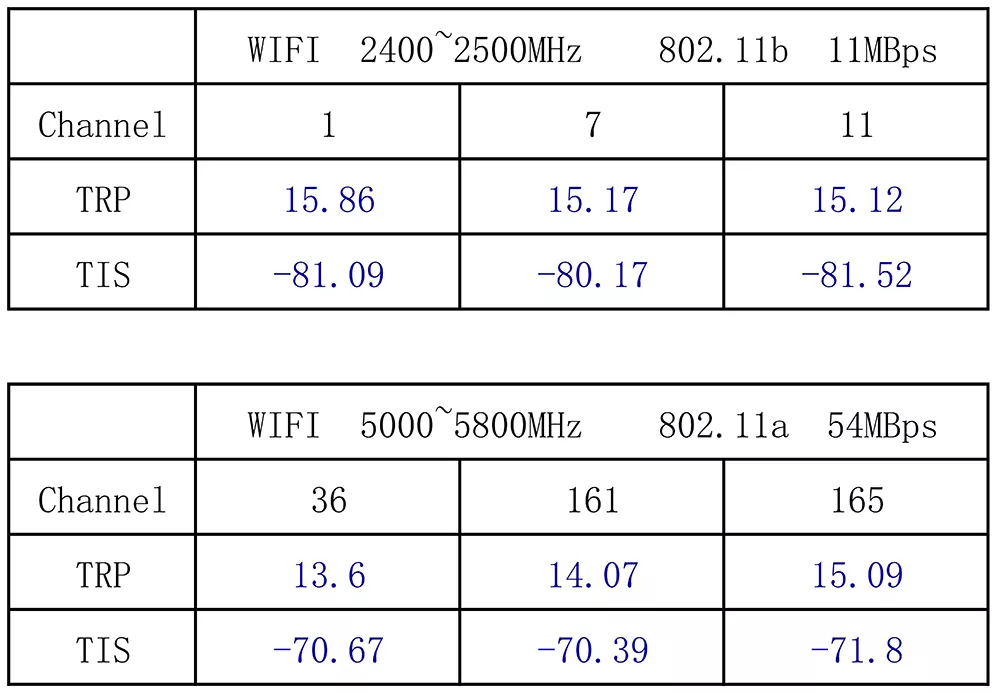

Üksikasjalikud tehnilised andmed

Toodete võrdlus konkurentidega

Paigaldus- ja kasutusjuhend

Seda digitaalset pildiraami WiFi-antenni on lihtne paigaldada, see ei vaja professionaalseid tööriistu, sobib nii masstootmise kokkupanekuks kui ka müügijärgseks asendamiseks. Kogu protsess võtab vaid kolm lihtsat sammu ja sobib kõikidele mudelitele:

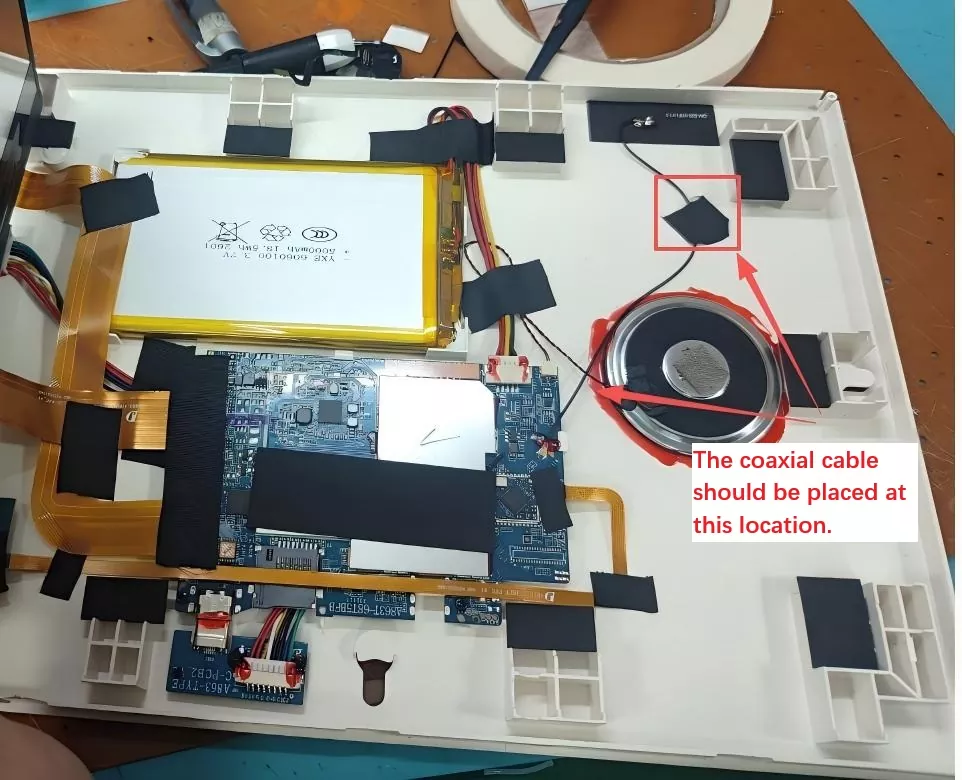

1. Eelinstallimine: lülitage digitaalse pildiraami toide välja, eemaldage seadme tagakaas, puhastage sisemisest paigaldusalast tolm ja praht, veenduge, et paigaldustsoonis ei oleks metallist takistusi ega juhtmete kokkusurumist ning jätke piisavalt ruumi antenni juhtmestiku jaoks.

2. Kinnitage antenni korpus: eemaldage FPC painduva antenni tugiliim ja kinnitage see tasaselt raami siseseina tühjale kohale, vältides häireallikaid, nagu ekraan, aku ja emaplaadi kiibid. Välise kleepuva varda antenni jaoks kinnitage see otse seadme korpuse liidese määratud asendisse, et tagada kindel ja kindel kinnitus ilma lõdvenemiseta.

3. Liidese ühendamine ja silumine: sisestage antenniliides täpselt seadme WiFi-mooduli porti, kinnitage see kindlalt oma kohale, korraldage kaablid kokkusurumise, painutamise või sassi sattumise vältimiseks, seejärel sulgege tagakaas, lülitage seade sisse ja testige võrguühendust ja kaugpildi edastamise funktsioone. Paigaldamine on lõppenud, kui stabiilne signaal on kinnitatud.

Paigaldusnäpunäide: partii kokkupanekul järgige meie tehase standardiseeritud paigaldusjooniseid, et tagada maksimaalne signaali ühtlus kõigis seadmetes. Kui vajate kohandatud paigaldusjooniseid, võtke nende tasuta hankimiseks ühendust tootjaga.

Tootevaliku juhend

Paljud ostvad kliendid teevad mudelite valimisel sageli vigu, mille tulemuseks on partiiseadmete signaali tõrkeid ja müügijärgse teeninduse tõusu. Digitaalsete fotoraamide jaoks WiFi-antennide valimisel järgige täpse valiku tagamiseks järgmisi põhikriteeriume:

1. Eelistage stseenipõhiseid mudeleid ja vältige üldisi täitevalikuid. Üldantennidel puudub optimeerimine pildiraami keskkondade jaoks; kuigi need võivad tunduda kulutõhusad, on neil masstootmises tegelikult väga suur rikete määr. Valige alati spetsiaalselt digitaalsete pildiraamide jaoks loodud spetsiaalsed antennid, mis on optimeeritud suletud, häirekindlate keskkondade jaoks.

2. Kontrollige võtmeparameetreid ja sobitage seadme lahendus. Valige sobiv mudel, lähtudes seadme Wi-Fi standardist (Wi-Fi 4/Wi-Fi 5/Wi-Fi 6), paigaldusruumist, liidese tüübist ja kaabli pikkusest. Mittesobivad parameetrid põhjustavad otseselt signaali halva kvaliteedi või võimetuse võrguga ühendust luua.

3. Eelistage otsest tehase hankimist ja vältige vahendajaid. Otsesed tehased pakuvad spetsifikatsioonide kohandamist, näidiste testimist, sertifitseerimisaruandeid ja müügijärgset tuge, samal ajal kui vahendajad ei saa pakkuda tehnilist abi, neil puudub kvaliteedikontroll ja sageli tekivad olulised partiidevahelised erinevused.

4. Testige proove enne hulgihanget: viige enne täismahus tootmist läbi kohapealsed testid, et kontrollida signaali stabiilsust kaugvõrgu, mitme seadme ühenduvuse ja pikendatud ooteperioodide jaoks. Esitage hulgitellimused alles pärast kõigi parameetrite õigsuse kinnitamist, vältides sellega masstootmise riske.

KKK

K1: Kas see digitaalse pildiraami WiFi-antenn toetab kohandatud mõõtmeid ja liideseid?

V: Jah, me toetame kohandamist. Tootjana saame kohandada kaabli pikkust, antenni mõõtmeid, võimendusparameetreid ja pistikutüüpe vastavalt kliendi seadmestruktuurile, liidesenõuetele ja paigaldusruumile ning pakkuda tasuta näidistestimist.

Q2: kas toodet saab eksportida ja kas sellel on asjakohased sertifikaadid?

V: Kõik tooted on RoHS- ja REACH-sertifikaadiga ning vastavad ülemaailmsetele ekspordistandarditele. Aitame kliente hankida CE-, FCC- ja muud sertifikaadid, muutes need sobivaks piiriülese e-kaubanduse ja välismaiste supermarketite kirjete jaoks.

K3: Kui palju paraneb see reaalses kasutuses võrreldes tavalise Wi-Fi antenniga?

V: Signaali stabiilsus on paranenud üle 40%, ühenduse katkemise tõenäosus on vähenenud 90%, parandades oluliselt kasutajakogemust kaug- ja mitme seadmega võrgustsenaariumide korral, lahendades täielikult sellised probleemid nagu viivitus ja võrguühenduseta probleemid piltide kaugedastamisel digitaalsetesse pildiraamidesse.
