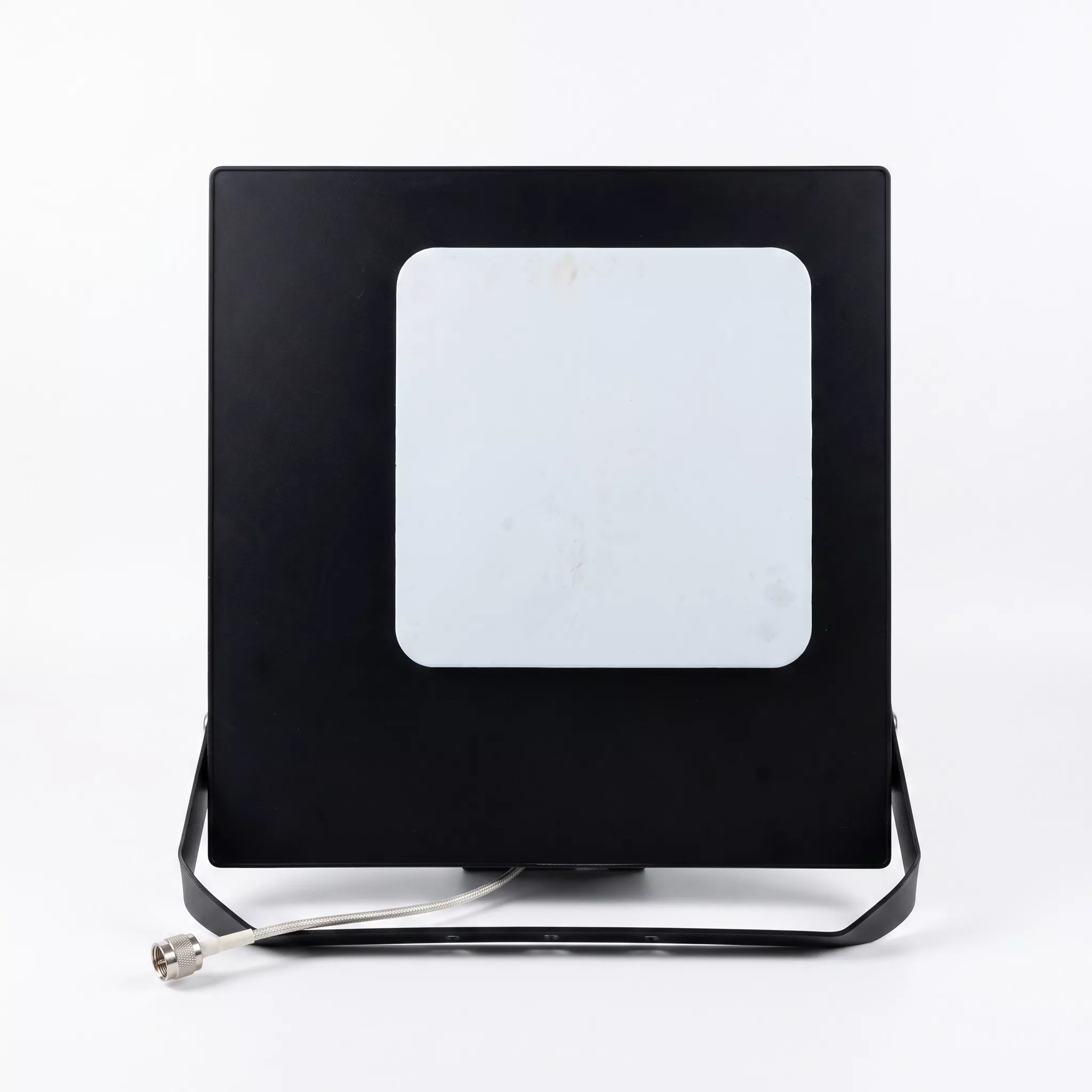

Prožektori antenn

Prožektori antenn, tuntud ka kui dekoratiivne prožektori tüüpi või kamuflaažiga prožektori tugijaama antenn, on välistingimustes suunatav väliskommunikatsiooni antenn. Selle korpus kordab täpselt välisvalgustuse prožektorite disaini, integreerides lambi korpusesse 4G/5G RF-kiirguse üksused, et ühendada signaali edastamine ja vastuvõtt linnamaastiku täiustamisega. See välistab vajaduse täiendavate signaalitornide järele ja seda saab paigaldada katustele, hoonete fassaadidele või platvormidele, lahendades põhimõtteliselt levinud probleemid, nagu visuaalne pealetükkivus ja traditsiooniliste antennidega seotud ehituse juurdepääsupiirangud. See Qianmu Communicationsi antenn on lairiba kahe polarisatsiooniga tugijaama antenn, mis toimib RF-tuumkomponendina, mis on spetsiaalselt loodud sise- ja välistingimustes ühiste sügava levialaga projektide jaoks. Erinevalt turul saadaolevatest lihtsatest imitatsioonidest on meie antennil optimeeritud elektromagnetiline isolatsioon selle õõnsuse struktuuris, tagades, et lambi korpus ei takista raadiosageduslikku kiirgust. See pakub nii suurepärast kamuflaažiesteetikat kui ka kõrget raadiosageduslikku jõudlust, muutes selle sobivaks sideinfrastruktuuri uuendamise projektide jaoks kogu maailmas.

Tööpõhimõte

1. Signaali edastamise ja vastuvõtmise põhiprintsiibid

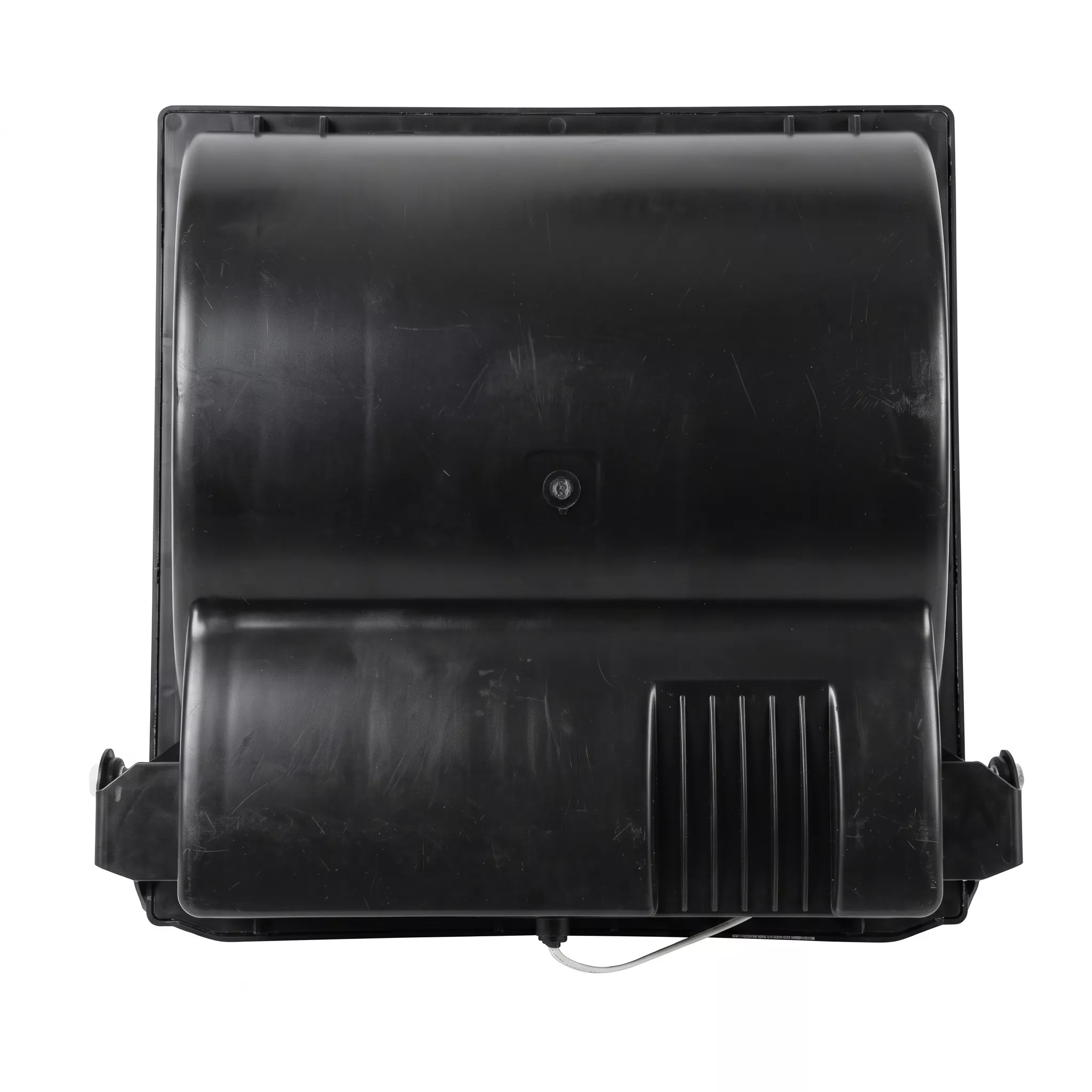

Kogu prožektori antenn koosneb neljast põhikomponendist: RF-kiirgusseade, metallist peegeldav tagapaneel, veekindel kamuflaažikorpus ja topelt N-tüüpi pistikud.

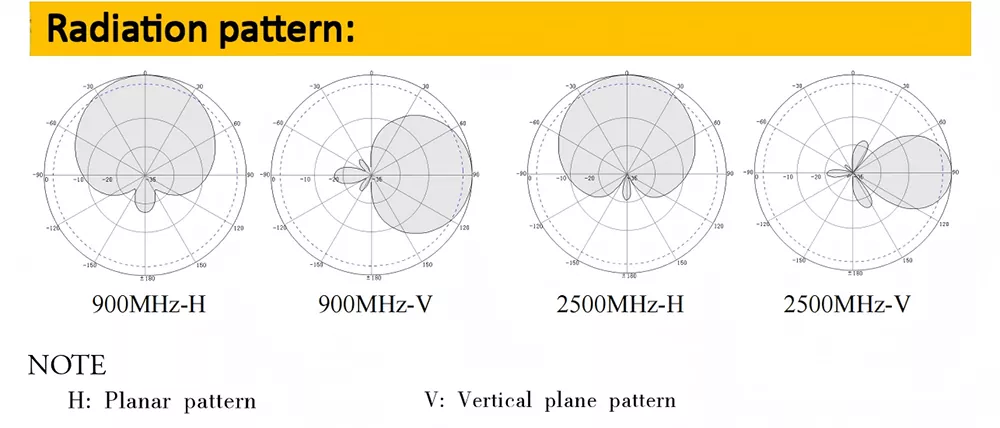

①Signaaliedastus: RRU-seade väljastab raadiosageduslikke elektrisignaale, mis edastatakse kahe N-K-pistiku kaudu antenni sisemistele alumiiniumist kiirgavatele elementidele. Need signaalid muudetakse resonantsõõnsuste abil elektromagnetlaineteks vahemikus 698–3600 MHz ja seejärel kiirgatakse väljapoole läbi 65° horisontaalsuunalise kiire, kattes täpselt sihthoone põrandad.

②Signaali vastuvõtt: antenn püüab kinni kõikjal hoones olevate mobiiltelefonide ja asjade Interneti-seadmete poolt kiiratavad ülesvoolu elektromagnetlained. Reflektor kogub ja filtreerib välja häiresignaale, muutes elektromagnetlained elektrilisteks signaalideks, mis edastatakse tagasi tugijaama seadmetele, lõpetades seeläbi kahesuunalise side.

2. Signaali mittesummutamiseks optimeeritud südamikuga kamuflaažkest

Enamik odavaid antenne kasutab standardseid plastkorpusi, mille tulemuseks on raadiosageduskadu üle 15%, mis põhjustab nõrkade signaalide ja aeglase võrgukiiruse kärje servades. Qianmu Communications'i tehas on iseseisvalt välja töötanud modifitseeritud UABS-i läbipaistva lainekorpuse, mille laboratoorsed mõõtmised näitavad RF-kadu vaid 6,2%. Koos kihilise alumiiniumkiirguse massiiviga väldib see varjestusefekti, mida põhjustavad tavalistes korpustes olevad metallklambrid, saavutades samadel tingimustel allalingi võrgu kiiruse 30% tõusu. Vektorvõrgu analüsaatorite algandmed on saadaval nõudmisel.

Tehnilised andmed

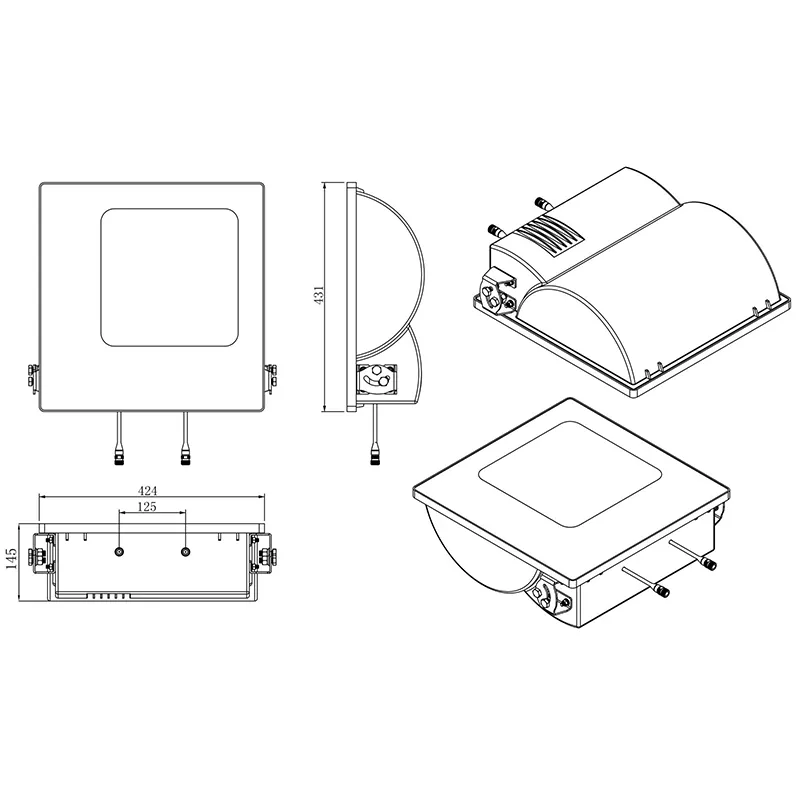

Mehaanilised konstruktsiooniparameetrid

Ostu- ja valikujuhend

1. Seadke prioriteediks sagedusriba katvuse kinnitamine. Hiina peavoolu 5G 3,5 GHz sagedusala jaoks on oluline valida lairiba prožektoriantennid, mis toetavad sagedust 1710–3600 MHz. Vanemad, maksimaalselt 2700 MHz antennid ei toeta praegusi 5G võrke ja vajavad hiljem täielikku väljavahetamist, mis suurendab oluliselt projektikulusid.

2. Kontrollige tegelikke raadiosageduslikke parameetreid ja lükake tagasi eksitavad spetsifikatsioonid. Enne ostmist nõudke tarnijatelt mõõdetud vektorvõrguanalüsaatori kõverate esitamist sama mudeli jaoks, keskendudes kolme põhinäitaja kontrollimisele: võimendus, VSWR ja esi-tagasi suhe. Turul olevad odavad tooted hindavad sageli kasumit üle, mille tulemusel väheneb tegelik levikaugus enam kui 40%.

3. Rõhk väliskaitsele ja materjalidele: rannikualadel, kus on sagedased vihmad ja taifuunid, tuleb kasutada survevalualumiiniumist vibraatoreid kombineerituna ilmastikukindlate UABS-i korpustega. Õhukesed raudplekist vibraatorid ja tavalised plastkorpused kannatavad 1-2 aasta pärast korrosiooni ja vee sissetungimise all, mille tulemuseks on aja jooksul ülikõrged hoolduskulud.

4. Valige ettevõttesisese uurimis- ja arendustegevuse ning tootmisvõimalustega tootjad. Vahendajatel puudub uurimis- ja arendustegevus, kvaliteedikontroll ning nad ei saa pakkuda kohandamist, katsearuandeid ega müügijärgset tehnilist tuge. Otsene ühendus originaaltootjatega võimaldab sünkroniseeritud abimaterjalide tarnimist, kohandatud parameetreid, kiiret müügijärgset teenindust ja suuremahuliste tellimuste stabiilset tarnimist.

KKK

K1: Milliseid sidesagedusribasid see prožektoriantenn täielikult katab? Kas see toetab 5G-d?

V: Antenn töötab sagedusaladel 698–960 MHz ja 1710–3600 MHz, ühildudes täielikult kõigi 2G GSM, 3G UMTS ja 4G LTE sagedusaladega. See toetab nii tavalisi kodumaiseid 5G NR-ribasid N41/N78 kui ka peamisi 5G sagedusalasid ülemeremaades. Ühekordne kasutuselevõtt võimaldab ühist 4G+5G leviala ilma etapiviisilise antenni vahetamise vajaduseta.

Q2: Kas see toetab OEM/ODM-i kohandamist? Milliseid parameetreid saab muuta?

V: Lähtetehasena pakume täismõõtmelisi kohandamisteenuseid: reguleeritav antenni võimendus, valgusvihu laius, pistiku tüüp (N/4,3-10), korpuse värv ja korpuse siidiekraaniga logo. Spetsiaalsete kitsaribaliste välisprojektide jaoks saab meie uurimis- ja arendusmeeskond RF-ostsillaatorit ümber häälestada.

Q3: Kas ettevõte toetab kohapealseid tehaseauditeid? Kas see võib esitada kvalifikatsiooni tõendavaid dokumente?

V: Shenzhen Qianmu Communication Technology Co., Ltd. pakub külastajatele tehaseekskursioone eelneval kokkuleppel üks päev ette, võimaldades juurdepääsu tootmisüksusele, tootmisliinidele ja raadiosageduslaborile. Täielikud ISO-, CE-, FCC- ja RoHS-sertifikaadid koos kolmanda osapoole testiaruannetega on saadaval tasuta elektroonilisel kujul; Pakkumise eesmärgil võib esitada ametlike pitseritega trükitud originaalkoopiad.
