Kuidas saab õige NB-IoT antenn parandada tööstuslike asjade Interneti-seadmete ühenduvust ja töökindlust

Qianmu, professionaalne traadita side lahendustele spetsialiseerunud antennitootja, pakubNB-IoT antennloodud toetama usaldusväärset ühenduvust tööstuslike asjade Interneti-seadmete, nutikate mõõtesüsteemide ja välistingimustes kasutatavate juhtkappide jaoks. Täisriba leviala 700 MHz kuni 960 MHz, IP67-reitinguga veekindel disain ning paindlikud paigaldus- ja pistikuvõimalused aitavad see antenn seadmete arendajatel lahendada traadita side praktilisi väljakutseid nõudlikes keskkondades.

NB-IoT antenn on oluline raadiosageduslik komponent kitsaribaliste asjade Interneti seadmete jaoks, mis edastavad mobiilsidevõrkude kaudu väikeseid andmemahtusid. Õige antenni valimine hõlmab enamat kui sagedusriba sobitamist. Insenerid peavad arvestama ka paigaldusasendi, korpuse materjalide, impedantsi, antenni võimenduse, veekindluse, kaabli kadumise ja pistikute ühilduvusega. Selles juhendis selgitatakse, kuidas NB-IoT antenn töötab, kus seda kasutatakse, millised spetsifikatsioonid on olulised ja kuidas valida lahendus pikaajaliseks tööstuslikuks kasutuselevõtuks.

Sisukord

1. Mis on NB-IoT antenn?
2. Kuidas NB-IoT antenn töötab?
3. Millised omadused on kõige olulisemad?
4. Kus kasutatakse NB-IoT antenne?
5. Millised on peamised tehnilised näitajad?
6. Kuidas valida õige antenn?
7. Kuidas saab installimine jõudlust parandada?
8. Korduma kippuvad küsimused
9. Järeldus

1. Mis on NB-IoT antenn?

NB-IoT antenn on raadiosageduskomponent, mis võimaldab seadmel saata ja vastu võtta traadita signaale kitsaribalise asjade interneti mobiilsidevõrgu kaudu. NB-IoT on mõeldud ühendatud seadmetele, mis nõuavad sageli madalat energiatarbimist, laia leviala ja usaldusväärset sidet väikeste andmeedastuste jaoks.

Tüüpiliste seadmete hulka kuuluvad nutikad veearvestid, gaasiarvestid, elektriseire terminalid, keskkonnaandurid, tööstuslikud kontrollerid ja kaugseireseadmed. Need rakendused võivad ilma sagedase hoolduseta töötada pikka aega, muutes antenni valiku oluliseks osaks üldises tootekujunduses.

NB-IoT antennid on saadaval mitmel kujul:

• Sisseehitatud antennid:Integreeritud seadme korpusesse või vooluahelasse, kus ruum ja välimus on olulised.
• Patch antennid:Kompaktsed struktuurid, mis sobivad valitud sisseehitatud traadita rakenduste jaoks.
• Sõidukile paigaldatud antennid:Konkreetsete mobiilsete seadmete ja paigaldustingimuste jaoks loodud välislahendused.

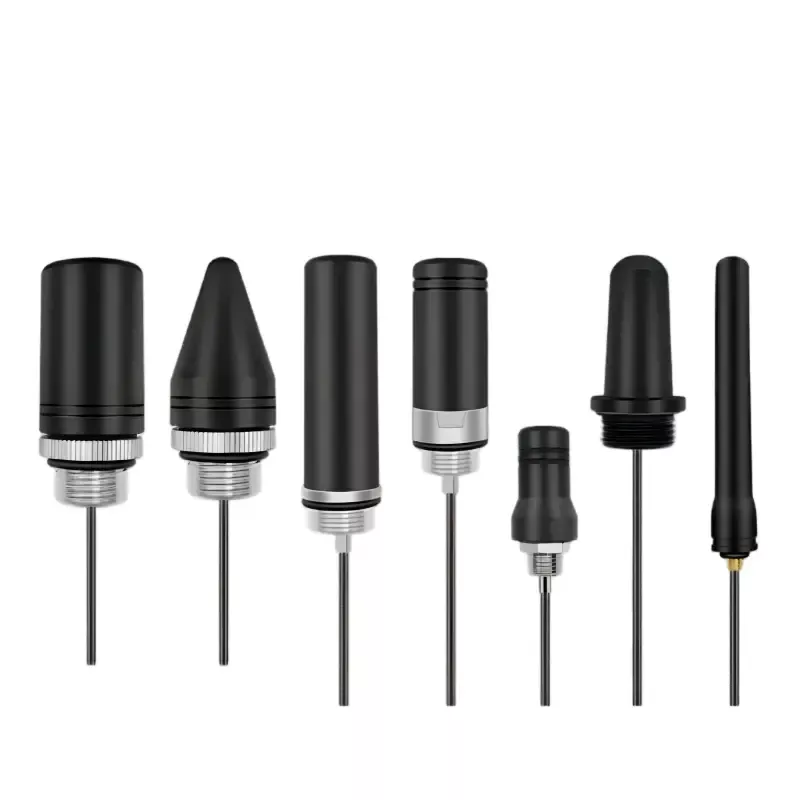

• Kruvikinnitusega välisantennid:Antennid, mis on paigaldatud läbi korpuse paneeli, eelistatakse sageli metallkappide ja välistingimustes kasutatavate tööstusseadmete jaoks.

Metallkarpide sisse paigaldatud seadmete puhul võib väline antenn pakkuda praktilisemat raadiosagedusteed kui täielikult korpusesse paigutatud antenn. Qianmu NB-IoT antennilahendus on mõeldud välikappide paigaldamiseks ja toetab erinevaid kinnituskeere, kaabli pikkusi ja pistikute konfiguratsioone.

2. Kuidas NB-IoT antenn töötab?

NB-IoT antenn muudab traadita side mooduli elektrilised signaalid elektromagnetlaineteks ja võtab vastu mobiilsidevõrgust sissetulevad raadiosignaalid. Selle jõudlus sõltub antenni elektrilisest konstruktsioonist, töösagedusest, ümbritsevatest materjalidest ja paigaldusviisist.

Kolm insenerikaalutlust on eriti olulised.

Sageduse sobitamine

Antenn peab olema kavandatud sihtmärgiks oleva NB-IoT võrgu kasutatavate sagedusribade jaoks. Antenn, mis on halvasti sobitatud tööribaga, võib peegeldada rohkem raadiosageduslikku energiat saatja suunas, selle asemel et seda tõhusalt kiirata. Seetõttu tuleks enne kasutuselevõttu kontrollida sageduse katvust ja impedantsi sobitamist.

Impedants ja RF-efektiivsus

RF-süsteemides kasutatakse laialdaselt 50-oomist takistust. Antenni, koaksiaalkaabli ja sidemooduli sobitamine aitab vähendada peegeldusi ja säilitada tõhusa signaaliülekande. Pinge seisva laine suhe (VSWR) on üks kasulik impedantsi sobitamise indikaator, kuigi see ei määra iseseisvalt antenni kogutõhusust ega reaalmaailma sidevahemikku.

Korpus ja keskkonnamõjud

Metallkapid võivad takistada või muuta raadiosageduslikku kiirgust, samas kui läheduses olevad kaablid, toiteallikad ja elektroonilised komponendid võivad mõjutada antenni jõudlust. Antenni paigaldamine väljaspool kappi võib aidata vähendada korpusega seotud varjestust eeldusel, et antenn on paigaldatud ja maandatud vastavalt selle projekteerimisnõuetele.

3. Millised funktsioonid on tööstusliku NB-IoT antenni puhul kõige olulisemad?

Tööstuslikud IoT-seadmed töötavad sageli väljas või kohtades, kus juurdepääs hooldusele on piiratud. Seetõttu peaks sobiv antenn ühendama elektrilise ühilduvuse mehaanilise vastupidavuse ja paigaldamise paindlikkusega.

Lai sagedusala

Lai toetatud sagedusvahemik võib lihtsustada toote juurutamist ühilduvates NB-IoT võrkudes. Qianmu esiletõstetud välisantenn katab 700–960 MHz, kuid ostjad peaksid siiski kinnitama oma mobiilsideoperaatori ja sidemooduli tegelikke sagedusribasid.

IP67 vee- ja tolmukindel kaitse

IP67-kategooria korpus on loodud pakkuma kaitset tolmu eest ja taluma kehtivate katsenõuete kohaselt kindlaksmääratud ajutisi sukeldumistingimusi. See reiting on väärtuslik välistingimustes kasutatavate seirekappide jaoks, mis on avatud vihma, tolmu ja muutuva ilmaga. Paneelide õige paigaldamine ja tihendamine on jätkuvalt olulised kaitse säilitamiseks kogu seadme komplekti tasemel.

Paindlikud paigaldus- ja ühendusvõimalused

Erinevad kapid nõuavad erinevaid paigaldusmõõtmeid ja kaablite paigutust. Keermestatud valikud M12 ja M16 võivad aidata sobitada erinevate paneelide kujundustega, samas kui SMA-, IPEX-, BNC- ja N-tüüpi pistikud pakuvad potentsiaalset ühilduvust erinevate RF-liidestega. Valitud mudeli jaoks tuleb kinnitada konnektori täpne sugu ja liides.

Keskkonnavastupidavus

Korpuse materjalid, tihenduskomponendid, kaablikonstruktsioon ja korrosioonikindlad metallosad mõjutavad pikaajalist töökindlust. Rannikupaigaldiste, transpordiseadmete ja välistingimustes kasutatavate tehnosüsteemide puhul peaksid ostjad hindama temperatuuripiiranguid, kokkupuudet vibratsiooniga, korrosiooniriske ja hooldusnõudeid.

4. Kus kasutatakse NB-IoT antenne?

NB-IoT antennid toetavad laia valikut kaugseiret ja madala andmeedastuskiirusega siderakendusi. Välised veekindlad konstruktsioonid on eriti kasulikud, kui seadmed on paigaldatud metallkappidesse või puutuvad kokku välistingimustega.

Nutikas vee- ja gaasimõõtmine

Ühendatud mõõtesüsteemid edastavad tarbimisnäidud ja tööteabe kaughaldusplatvormidele. Antenni paigutus võib mõjutada side töökindlust, kui arvestid paigaldatakse maa-alustesse tehnopiirkondadesse, välisruumidesse või ehitusmaterjalidega ümbritsetud kohtadesse.

Elekter ja tööstuslik juhtimine

Toiteseire terminalid, elektriarvestite kontsentraatorid ja tööstuslikud juhtkilbid kasutavad seadmete oleku ja mõõtmisandmete edastamiseks juhtmevaba ühendust. Väline antenn võib aidata lahendada metallkorpuste tekitatud RF-piiranguid.

Tark linn ja keskkonnaseire

Õhukvaliteedi andurid, maanteetolmu seirejaamad, ilmaseireseadmed ja intelligentsed tänavavalgustuse kontrollerid võivad vajada töökindlaid juhtmeta linke hajutatud asukohtade vahel. Nende seadmete välistingimustes töötamisel on oluline veekindlus ja sobivad temperatuurinäitajad.

Põllumajanduse asjade internet

Mulla kaugseire, kasvuhoonete keskkonnakontroll ja vesiviljeluse veekvaliteedi seire võivad kasutada NB-IoT-ühenduvust, et edastada mõõtmisi kohtadest, kus tavapärane juhtmega võrguühendus on ebamugav.

Kaugseadmete alarmid

Tööstusrajatised võivad kasutada ühendatud terminale, et teatada ebatavalistest tingimustest, seadmete riketest või tööoleku muutustest. Antenni jõudlust tuleks hinnata koos võrgu kättesaadavuse, toitehalduse ja sidemooduli toetatud funktsioonidega.

5. Millised on NB-IoT antenni peamised tehnilised näitajad?

Tehnilised andmed annavad praktilise aluse antennimudelite võrdlemiseks. Järgmine tabel võtab kokku Qianmu esiletõstetud välise NB-IoT antenni avaldatud parameetrid. Täpse tellitava mudeli spetsifikatsioonid tuleks uuesti kontrollida pakkumise ja andmelehe alusel.

Need spetsifikatsioonid kirjeldavad pigem esiletoodud toodet kui kõiki NB-IoT kategooria antenne. Tegelik jõudlus sõltub valitud konfiguratsioonist, installikeskkonnast, võrguribast, kaabli marsruutimisest ja hostseadmest. Ostjad peaksid taotlema kohaldatavaid katseandmeid, kui nõutakse konkreetseid aktsepteerimiskriteeriume.

6. Kuidas valida õige NB-IoT antenn?

Antenni valimine algab valmis seadme sidenõuetega. Laboris hästi toimiv mudel võib anda erinevaid tulemusi, kui see paigaldatakse metallpaneelide, jõuelektroonika või muude RF-tundlike komponentide lähedusse.

Tarnijate ja antennikonfiguratsioonide hindamisel kasutage järgmist kontroll-loendit.

• Kinnitage võrguribad:Kontrollige juurutatud operaatori ja NB-IoT mooduli toetatud sagedusi.
• Hinnake paigalduskohta:Tehke kindlaks, kas antenn paigaldatakse plastümbrisesse, metallkappi väljapoole või mobiilseadmetele.
• Valige õige kinnituskeere:Kontrollige paneeli paksust, ava läbimõõtu, vaba ruumi ja tihendusnõudeid.
• Sobitage pistik:Kinnitage sidemooduli pistiku tüüp, sugu, kaabli takistus ja liides.
• Valige sobiv kaabli pikkus:Vältige tarbetut kaabli pikkust, kuna koaksiaalkaabel põhjustab RF-kadu, mis võib vähendada antennile edastatavat või sealt vastuvõetavat signaali.
• Vaadake üle keskkonnatingimused:Võtke arvesse vihma, tolmu, äärmuslikke temperatuure, vibratsiooni ja kokkupuudet soolaga.
• Taotlege asjakohast testiteavet:Vaadake üle sageduskarakteristik, VSWR, võimendus ja kõik kavandatud mudelile kohaldatavad keskkonnatestide tulemused.
• Testige kogu seadet:Kinnitage ühenduvus ja signaali kvaliteet, kasutades tegelikku korpust, kaablite marsruuti, moodulit ja kavandatud paigalduskohta.

OEM-projektide puhul võib kohandamine hõlmata ka korpuse mõõtmeid, kaabli pikkust, pistiku konfiguratsiooni ja paigaldusstruktuuri. Nende nõuete arutamine enne tööriistade või masstootmist aitab vähendada integratsioonimuutusi hilisemas arendustsüklis.

7. Kuidas saab installimine NB-IoT antenni jõudlust parandada?

Isegi õigesti määratud antenn võib halvasti paigaldatud antenni toimida. Mõned praktilised meetmed võivad aidata säilitada raadiosageduslikku jõudlust ja säilitada keskkonnakaitset.

1. Valige sobiv paigaldusasend.Väliste korpuse antennide jaoks kasutage sobivat paneeli asukohta, mis väldib lähedalasuvate metallkonstruktsioonide tarbetuid takistusi.
2. Kinnitage kinnitusdetailid õigesti.Järgige tootja paigaldusjuhiseid ja pingutusnõudeid, et vältida keerme kahjustamist või tihendi kahjustamist.
3. Juhtige koaksiaalkaabel ettevaatlikult.Vältige teravaid painutusi, korduvat voltimist, muljumist ja juhtmete tarbetut läbisõitu.
4. Võimaluse korral eraldage kaabel häirete allikatest.Hoidke raadiosagedusjuhtmed eemal mürarikkast jõuelektroonikast ja lülituskomponentidest, kui seadmete paigutus seda võimaldab.
5. Kontrollige tihenduskomponente.Veenduge, et tihendid ja kaablisisendpunktid on õigesti paigaldatud, eriti väliskappides.
6. Katsetage pärast lõplikku kokkupanekut.Hinnake võrgu registreerimist, signaali indikaatoreid ja rakenduse tasemel andmeedastust tüüpilistes töötingimustes.

Paigaldamist tuleks käsitleda antennisüsteemi disaini osana, mitte viimase mehaanilise ülesandena. Kogu komplekti testimine on kõige usaldusväärsem viis tuvastada probleeme, mis ei pruugi ilmneda, kui antenni eraldi hinnata.

8. Korduma kippuvad küsimused NB-IoT antennide kohta

K1: Millist sagedusvahemikku peaks NB-IoT antenn toetama?

Nõutav leviulatus sõltub sihtvõrgu kasutatavatest mobiilsidesagedustest. Qianmu esiletõstetud välisantenn katab 700–960 MHz. Enne mudeli valimist kontrollige kohaliku võrgu juurutamist ja mooduli ühilduvust.

K2: Kas NB-IoT antenni saab paigaldada metallist juhtkapile?

Jah. Kruvikinnitusega välisantenn sobib sageli metallkappidesse, kuna radiaatorit saab paigutada korpusest väljapoole. Konkreetse mudeli puhul tuleb järgida paigalduskonstruktsiooni, maandus- või siduri paigutust ja paigaldusjuhiseid.

3. küsimus: kas IP67-reitinguga NB-IoT antenn sobib välitingimustes kasutamiseks?

IP67 reiting näitab kindlaksmääratud katsetingimustes kindlaksmääratud tolmu ja vee sissepääsu kaitse taset. See võib sobida paljudeks välistingimustes kasutamiseks, kuid kogu paigaldus peab säilitama ka sobiva tihenduse ja keskkonnakaitse.

Q4: Kas kaabli pikkust ja pistiku tüüpi saab kohandada?

Jah. Qianmu loetleb kaabli valikud vahemikus 1,5 m kuni 10 m ja pistikute valikud, sealhulgas SMA, IPEX, BNC ja N tüüpi. Kättesaadavus sõltub valitud konfiguratsioonist, seega kontrollige hinnapakkumist küsides konnektori üksikasju ja kaablinõudeid.

K5: Kas suurem antenni võimendus tagab alati parema ühenduvuse?

Ei. Võimendust tuleb arvestada koos kiirgusmustriga, paigalduse orientatsiooniga, võrgutingimustega ja vastuvõtusüsteemiga. Suurema võimendusega antenn ei taga automaatselt paremat jõudlust igas suunas või asukohas.

K6: Kuidas saab installimise ajal signaali kadu vähendada?

Kasutage sobivat väikese kaoga koaksiaalkaablit, valige sobiv kaabli pikkus, vältige järske painutusi, tagage helipistiku kokkupanek ja asetage antenn olulistest takistustest eemale. Pärast antenni lõplikku korpusesse paigaldamist kontrollige jõudlust.

7. küsimus: millist teavet peaksin esitama kohandatud NB-IoT antenni taotlemisel?

Esitage töösagedusribad, sidemooduli mudel, korpuse materjal, paigaldusmõõtmed, kaabli pikkus, pistiku tüüp, keskkonnatingimused, sihtkogus ja kõik nõutavad RF- või sissepääsukaitse testimise kriteeriumid. See teave aitab tarnijal hinnata ühilduvust ja soovitada sobivat konfiguratsiooni.

9. Järeldus: looge usaldusväärsem IoT-ühendus

Hästi valitud NB-IoT antenn aitab ühendatud seadmetel säilitada tõhusat traadita sidet rakendustes, mis ulatuvad nutikast mõõtmisest ja tööstuslikust jälgimisest kuni keskkonnatuvastus- ja välisjuhtimissüsteemideni. Sageduste ühilduvus, impedantsi sobitamine, paigaldusstruktuur, kaabli valik ja keskkonnakaitse aitavad kaasa lõpptulemusele.

Qianmu pakub välist NB-IoT antennilahendust, millel on 700–960 MHz katvus, IP67 kaitse, M12 ja M16 paigaldusvõimalused ning konfigureeritavad kaabli- ja pistikuvalikud. Seadmetootjate, süsteemiintegraatorite ja asjade interneti tootearendajate jaoks on nende parameetrite hindamine tegelike töötingimuste suhtes oluline samm töökindla kasutuselevõtu suunas.
