Kehal kantud kaamera 4G/5G antenn

Shenzhen Qianmu Communication Technology Co., Ltd. on kodumaine uurimis- ja arendustegevuse ning kehaga kantavate kaamerate 4G/5G antennide tootmise tehas.

Oleme välja töötanud ettevõttesisese FPC lairiba Sub6G sisseehitatud antenni, mis ühildub 4G LTE ja tavaliste kodumaiste ja rahvusvaheliste 5G Sub6G sagedusaladega. Antenn on läbinud spetsiaalse jõudluse optimeerimise, et lahendada seadme kompaktse ruumi, metallist varjestuse, aku häirete, inimkeha kulumisest tingitud signaali kadumise ja karmide töötingimustega seotud väljakutseid.

Antenn kasutab usaldusväärset PI painduvat substraati ja on paigaldatud tööstusliku liimiga, mistõttu sobib see kompaktsete seadmekonstruktsioonide jaoks. Kõik tooted läbivad täieliku OTA simulatsioonitesti kajavabades kambrites, et kopeerida reaalseid töökeskkondi. VNA- ja OTA-testide kirjed arhiveeritakse tootmispartiide kaupa ning nõudmisel saab esitada kontrolliaruanded.

Professionaalne tehniline määratlus

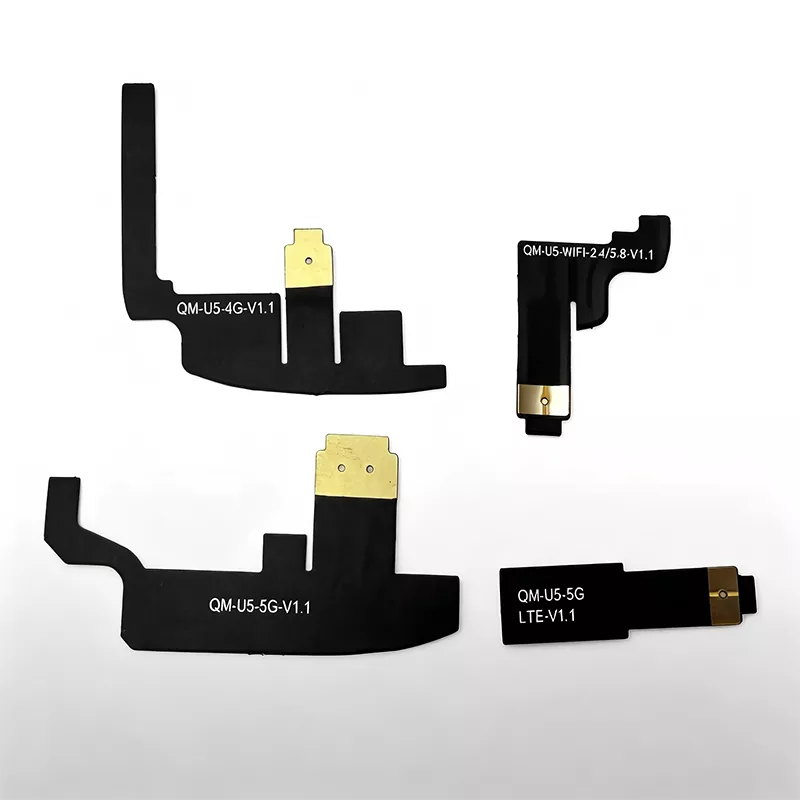

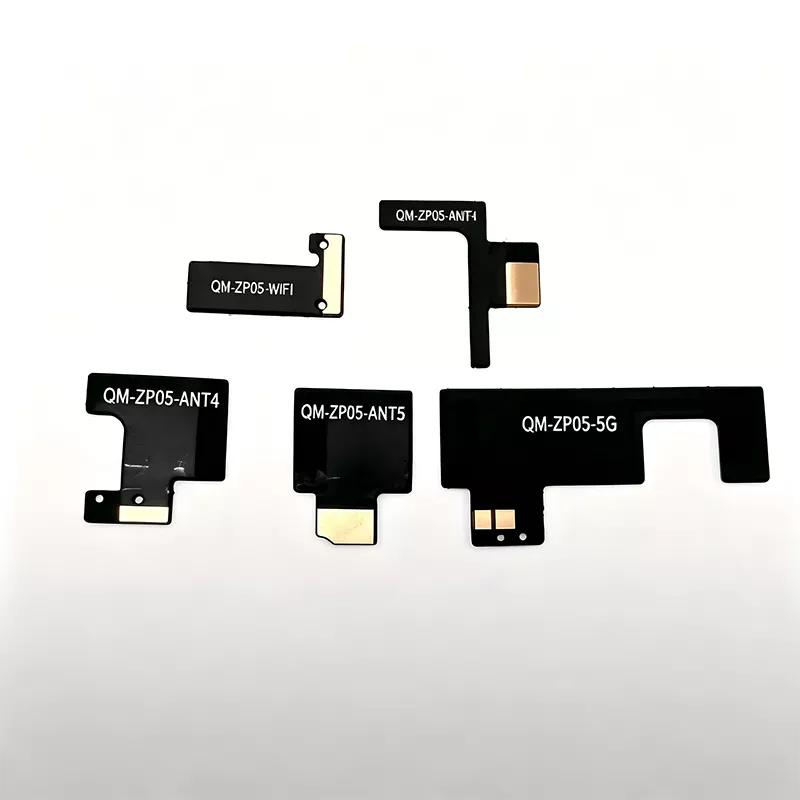

Meie kehaga kantud kaamera 4G/5G antenn on lairiba PIFA FPC paindlik sisseehitatud Sub6G antenn. See toetab LTE sagedusribasid B1/B3/B5/B8/B20/B38/B40 ja tavalisi 5G Sub6G sagedusribasid N41/N78/N79. Antennis on kasutatud vibratsioonikindlat, soolapihustuskindlat, väga painduvat PI-kile substraati, mis on kombineeritud tööstusliku kõrge temperatuuriga kahepoolse liimiga ja U.FL/IPEX RF toiteliiniga, mis muudab selle ideaalseks sisepaigaldamiseks kehal kantavatesse kaameratesse.

Erinevalt tavapärastest asjade Interneti FPC-antennidest hõlmab projekteerimisetapp täissüsteemi 3D-simulatsiooni, sealhulgas metallkorpuse, liitiumaku, kaamera kronsteini, emaplaadi varjestuse ja inimkeha fantoommudeli simulatsioonikeskkonda.

Tehases eelsobitatud 50Ω impedantsiga ja samaaegselt allutatud langusele, temperatuuri tsüklile, soolapihustamisele ja niiskuskindluse testimisele. See vähendab klientide süsteemide integreerimise töökoormust ja lühendab politsei riistvaraprojektide arendustsüklit.

Antenni täielik tööpõhimõte

Kogu antenn koosneb FPC kiirgusjuhist, tööstuslikust kleepuvast tagakihist, U.FL koaksiaalsööturist ja põhiplaadi RF-sobitusvõrgust, mis võimaldab kõrgsageduslikke elektromagnetlaineid kahesuunaliselt teisendada, et saavutada 4G/5G mobiilsidesignaali edastamine ja vastuvõtt.

Edastamise ajal teisendab salvesti sidemoodul videovood, SOS-hoiatused ja asukohaandmed kõrgsageduslikeks elektrilisteks signaalideks, mis edastatakse koaksiaalkaabli kaudu FPC resonantsstruktuuri. Need signaalid teisendatakse seejärel 4G/5G elektromagnetlaineteks välise kiirguse jaoks, mis saadab tugijaama tõenditeabe.

Vastuvõtmise ajal lööb antenn kinni tugijaamast pärinevad elektromagnetlained ja teisendab need elektrilisteks signaalideks, mis edastatakse seejärel tagasi moodulisse, et viia lõpule plaanimiskäsklus ja kaugparameetrite vastuvõtt.

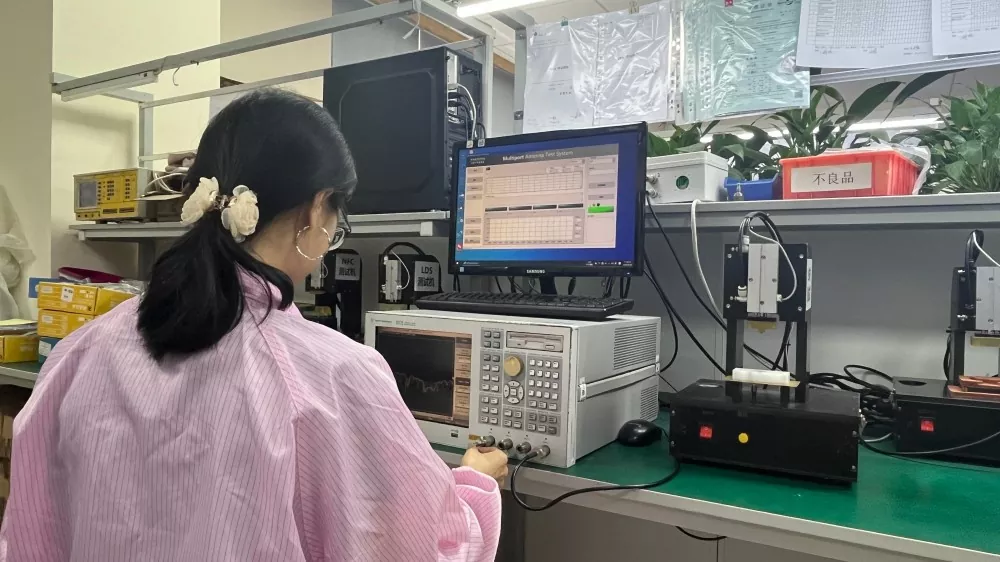

Inimese seljal kandmisest põhjustatud RF-kao kompenseerimiseks parandatakse jõudlust kajavabas kambris simuleerimisega, kasutades inimkeha fantoommudelit, mille tulemuseks on TIS-i vastuvõtutundlikkuse paranemine 22,8 dB võrreldes tavaliste FPC-antennidega. Simuleeritud kulumistingimustes on LTE B8 standardantenni efektiivsus vaid 40,46%, samas kui Qianmu antenn saavutab LTE madala sageduse puhul ≥52% ja 5G N78 puhul ≥47%. Iga partii läbib proovide võtmise ja VNA-ga uuesti testimise, kusjuures testikõverad ja tootmiskirjed arhiveeritakse kliendi kontrollimiseks.

Ühilduvad seadmed ja tarvikud

Ühildub lõppseadmetega

1. Avaliku julgeoleku ja liikluspolitsei 4G/5G kõrglahutusega õiguskaitseorganite kaamera

2. Kehakaamera linnajuhtimiseks, teedevalitsuseks ja tuletõrjeosakonna audiovisuaalsete tõendite kogumiseks

3. Plahvatuskindel olemuselt ohutu korrakaitsesalvesti keemia- ja mäetööstuse jaoks

4. Power Inspection Single Soldier Recording Terminal

5. Overseas Export 4G/5G Single Soldier Law Enforcement Device

Ühilduv sidemoodul

- 4G LTE Cat.1 / Cat.4 sidemoodul 5G Sub-6 GHz kodune/imporditud sidemoodul 4G+5G+WiFi mitmerežiimiline integreeritud sidemoodul

Tehases tarnitud materjalid tootmiseks

U. Erineva pikkusega FL/IPEX koaksiaalkaablid, tugevdusterasest plaadid ja kõrge temperatuuriga soolakindel tööstuslik liimalus. Kohandatav kaabli pikkus ja konnektori spetsifikatsioonid, mis põhinevad emaplaadi disainil, et minimeerida klientide sekundaarset töötlemist.

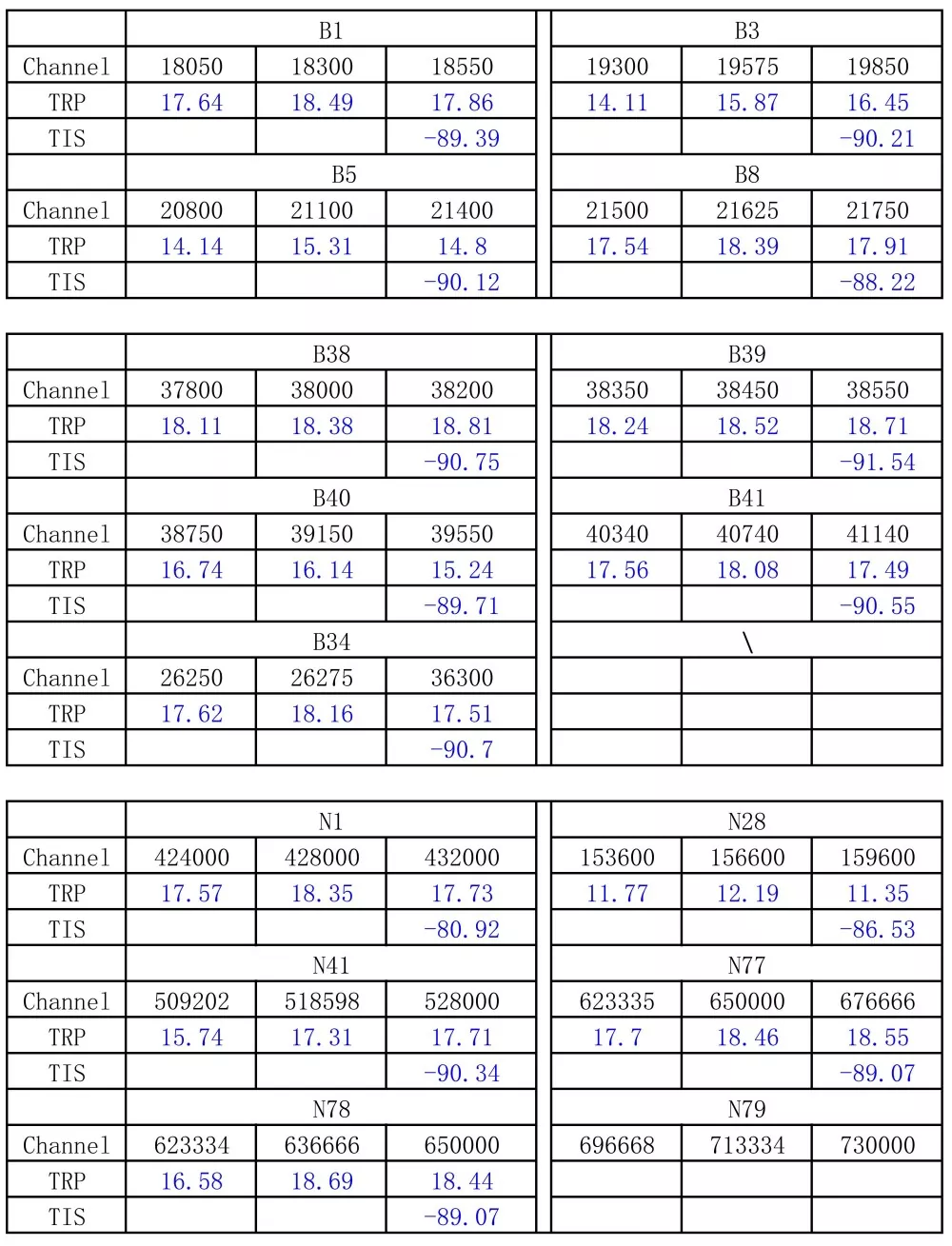

Tehnilised andmed

Antenni hankimise ja valiku juhend

1. Keskenduge kehal kantavate terviklike seadmete tegelikele mõõtmisandmetele, selle asemel, et tugineda ainult vaba ruumi parameetritele. Tüüpilised tootja andmelehed sisaldavad paljalt tahvlil tehtud mõõtmisi; jõudlus halveneb oluliselt pärast seadme korpusesse paigaldamist ja kulumist. Ostmisel küsige alati kogu süsteemi VNA/OTA testiaruandeid ja ärge toetuge ainult teoreetilistele spetsifikatsioonidele.

2. Eelistage ühe sõduri korrakaitsevarustuse masstootmise kogemusega lähtetehase valimist. Ühe sõduriga seadmete väljakutsed seisnevad metallkorpuste ja akude häirete, inimkeha kulumise ja karmi keskkonnaga toimetulemises. Varasemate projektikogemustega tehased võivad anda varaseid struktuuri- ja PCB-soovitusi, vähendades vajadust hallituse muutmise ja ümbertöötamise järele.

3. Tehke vahet kodumaistel ja rahvusvahelistel sagedusaladel ning määratlege selgelt töökindluse testimise standardid. Kodumaiste projektide puhul kinnitage LTE B1/B3/B5/B8/B20 ja 5G N41/N78/N79; ekspordiprojektide puhul kinnitage vastavad ülemere sagedusalad. Nõuda tilkade, soolapihustamise ja kõrge/madala temperatuuri proovivõtukatsete lõpetamist. Tarbijatele mõeldud antennid ei vasta politsei välioperatsioonide nõuetele.

4. Väärtustage raadiosageduslikke tehnilisi teenuseid ja vältige pelgalt hinnavõrdlust. Projekti arendamisel esineb sageli häireid, sageduse hälbeid ja kulumist. Vahendajatel puuduvad raadiosageduslikud tehnilised võimalused; seadke esikohale tootjad, kes võivad anda paigutussoovitusi ja aidata tõrkeotsingul täielikke süsteemitõrkeid.

Miks valida Shenzhen Qianmu Communications?

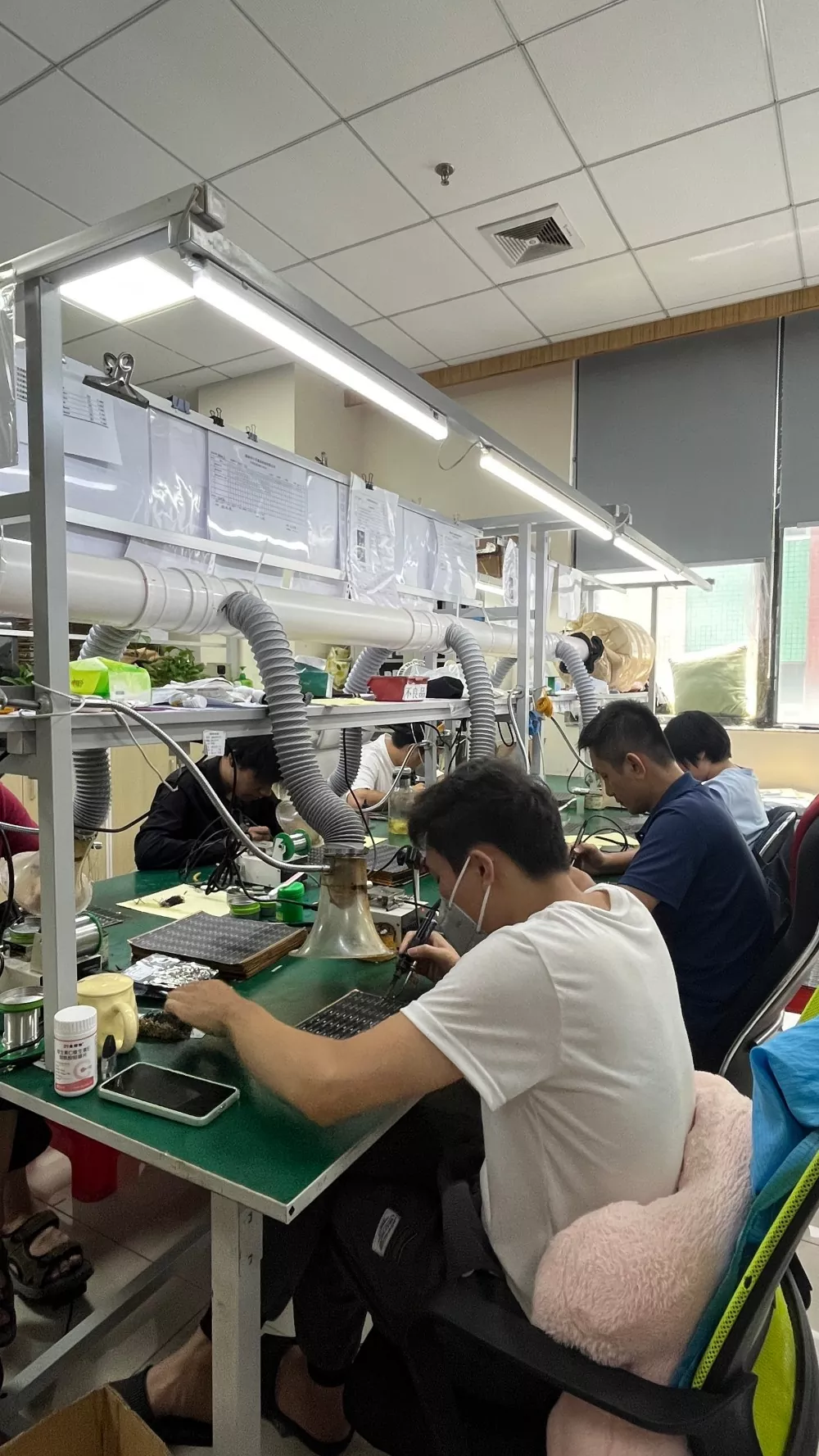

1. Otsene tarne lähtetehasest ilma vahendaja juurdehindlusteta. Ettevõttesisene tootmisliin tegeleb FPC lõikamise, tugevdamise, kleepuva aluspinna ja täieliku elektrikontrolliga. Konkurentsivõimeline hinnakujundus hulgitellimustele, toetatud pikaajaline raamtarne, sobib politseihangete pakkumisprojektide jaoks.

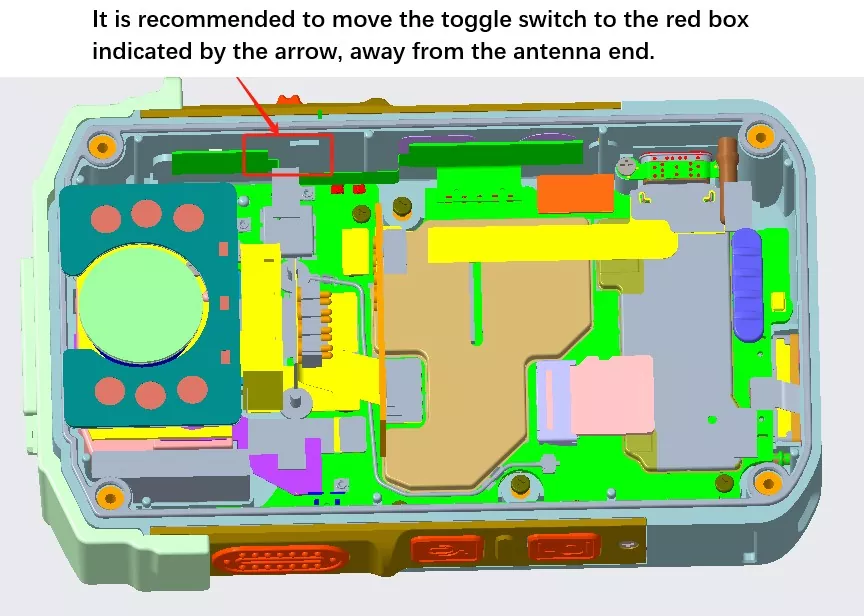

2. Spetsialiseerudes individuaalsetele sõdurivarustusele, oleme olnud sügavalt seotud uurimis- ja arendustegevuse varases staadiumis ning omame laialdasi kogemusi mitmesuguste kehal kantavate kaamerate ja ühe sõduri terminalide masstootmise ja kasutuselevõtu vallas. Uute projektide puhul saame vastu võtta 3D-kujundusi, pakkuda antenni paigutuse ja kliirensi piirangute lahendusi, vältida disainivigu ja vähendada hallituse muutmise kulusid.

3. Paindlik OEM/ODM-i kohandamine toetab ebaregulaarset FPC-lõikamist, sööturi pikkust, pistiku spetsifikatsioone ja sagedusriba peenhäälestamist; standardproovi tarnimine 35 tööpäeva jooksul.

4. Täielik väliskaubanduse toetamise võimalus [Pildi kohatäide: sertifitseerimisdokumentide kogu (CE, FCC, RoHS, ISO)] Ettevõttel on sõltumatud impordi- ja ekspordiõigused ning täielik kvalifikatsioonikomplekt. Saame pakkuda ingliskeelseid tehnilisi spetsifikatsioone ja katsearuandeid, toetada FOB Shenzheni kaubandustingimusi ning luua ühendust välismaiste turvalahenduste pakkujate ja ostjatega.

5. Täielik tehniline müügijärgne tugi: 4G/5G signaali anomaaliate korral kogu seadmes aitavad RF-insenerid tuvastada algpõhjuse (antenn, struktuur või moodul) ilma probleemi kiirustades antenniprobleemidega seostamata. Pidevat tehnilist koostööd pakutakse proovitestimise, piloottootmise ja masstootmise etapis.

KKK

1. küsimus: kas Body Worn Camera 4G/5G antenni saab Wi-Fi-mooduliga jagada?

V: See antenn on mõeldud 4G LTE/5G Sub6G mobiiltelefoniribade jaoks. Kui Wi-Fi funktsionaalsus on vajalik, on soovitatav konfigureerida eraldi Wi-Fi antenn, kuna sama antenni jagamine võib põhjustada häireid ja halvendada mobiilside jõudlust.

Q2: kehal kantaval kaameral on ebakorrapärane sisemine õõnsus; kas antenn toetab kohandatud lõikamist, et see sobiks selliste kujunditega?

V: Toetab kohandatud lõikamist. Klient esitab korpuse 3D-joonised ja me hindame olemasolevat ruumi, et pakkuda välja kujukujundus, viia lõpule prototüüpide loomine ja viia läbi seadme täieliku sobivuse tegelikku testimist.

3. küsimus: kas FPC-antenni kinnitamiseks on peale kleepuva aluse kasutamise veel muid viise?

V: Kompaktsete korpustega kehal kantavate kaamerate masstootmisel on tööstuslik liimimine tavapärane meetod. ZIF-pistikud võtavad palju ruumi ja neid kasutatakse harva; antennijuhtme piirkonna kruvide kinnitamine on rangelt keelatud, kuna see võib antenni kahjustada ja kokkupõrke korral põhjustada rikke.

4. küsimus: kas kehal kantava kaamera kehv 4G/5G signaal on alati tingitud antenni kvaliteediprobleemidest?

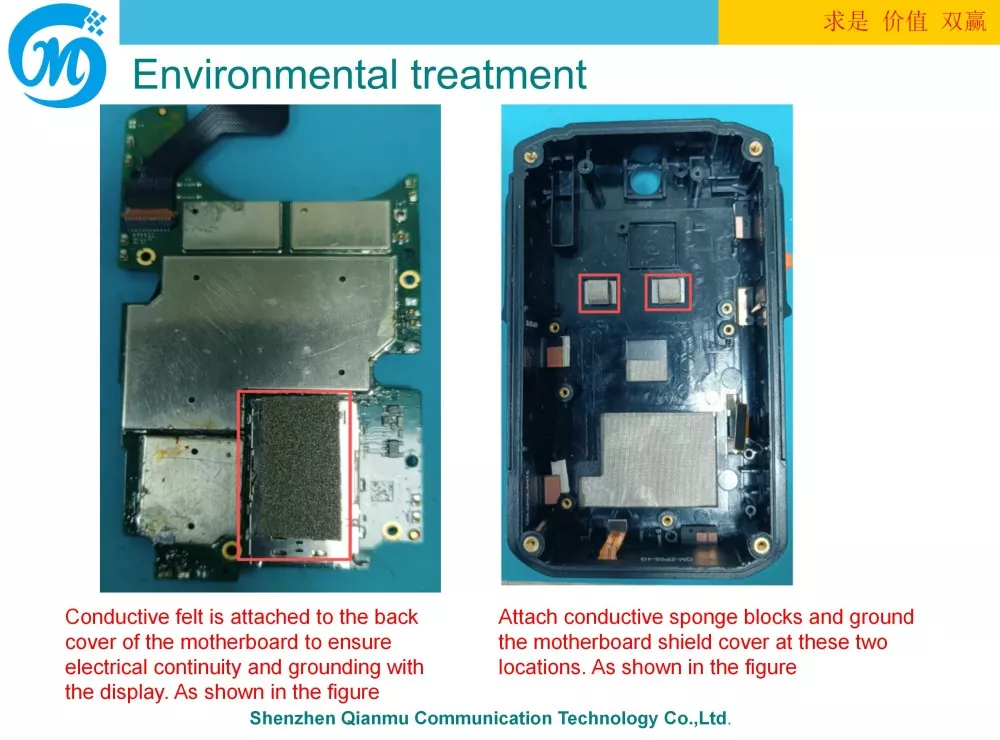

V: Mitte tingimata. Enamik signaaliprobleeme tulenevad ebapiisavast kliirensist, antennide lähedusest metalliliste häirete allikatest, lahtistest pistikutest või inimkeha simulatsiooni puudumisest. Insenerid saavad töötingimusi reprodutseerida, et probleemi algpõhjus täpselt kindlaks teha.

K5: Kas tehase audit on toetatud? Kas kvalifikatsiooni dokumente saab esitada kolmandatele isikutele?

V: Kohapealseid tehaseauditeid toetatakse kokkuleppel. Saadaval on ISO, RoHS, CE, FCC ja partii testimise aruannete elektroonilised versioonid; politsei hangete pakkumiste jaoks võib pakkuda templiga paberkoopiaid.

Ettevõtte üksuse teave

Shenzhen Qianmu Communication Technology Co., Ltd. on üle kümne aasta pühendunud sisseehitatud RF-antennide uurimisele, arendamisele ja tootmisele, spetsialiseerunud kehal kantavate kaamerate, kantavate seadmete ja IoT FPC tööstuslike rakenduste antennidele. Integreerides teadus- ja arendustegevust, tootmist ja rahvusvahelist kaubandust, pakub ettevõte turvaseadmete integreerijatele, õiguskaitseseadmete kaubamärkidele ja välismaistele ODM/OEM-klientidele ühtseid RF-antennilahendusi, sealhulgas näidiseid, kohandatud arendust ja suuremahulist tarnimist.

Ettevõtte aadress: Ruum 425, 443, 4. korrus, A-hoone, Huafeng Zhigu Hangchengi kõrgtehnoloogiline tööstuspark, nr 3 Aviation Road, Sanwei kogukond, Hangchengi alampiirkond, Bao'ani piirkond, Shenzheni linn, Guangdongi provints Telefon: 0755-21633653 E-post: qianmu188@126.com Tugiteenused: tasuta proovitestimine, 3D-konstruktsiooniantenni hindamine uute projektide jaoks, raadiosageduslik tehniline tugi, täielik ekspordi/politsei sertifitseerimise dokumentatsioon
