Kerekaamera GPS-antenn

Mis on kehakaamera GPS-antenn

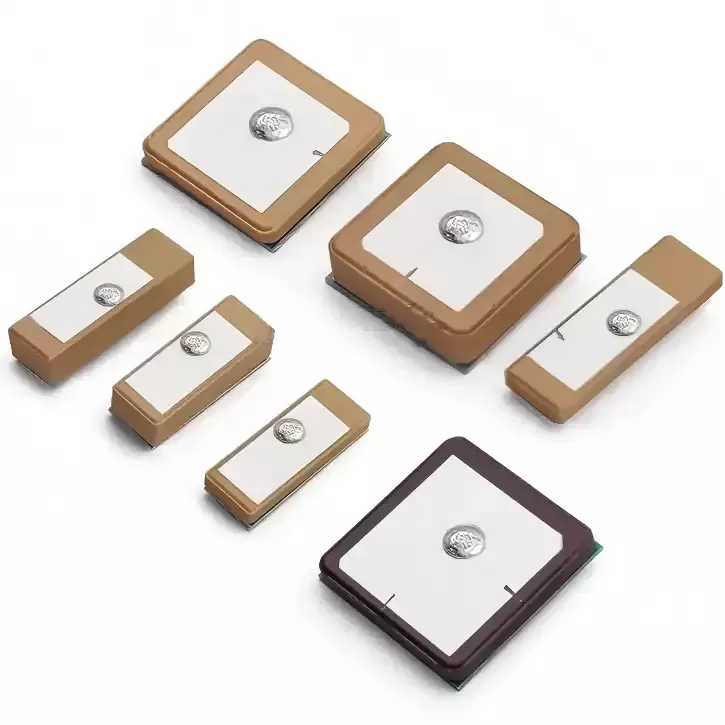

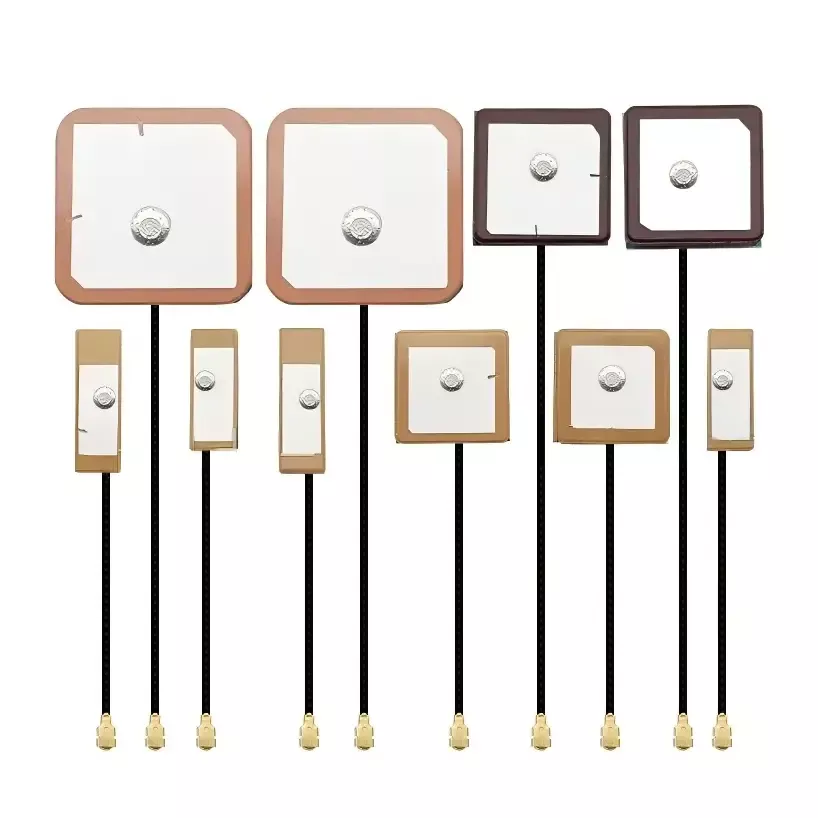

Body Cam GPS Antenna on tööstusliku kvaliteediga GNSS keraamiline patch-antenn, mis on spetsiaalselt loodud ühe sõduri õiguskaitseorganite tõendite kogumise terminalide jaoks. See ühildub mitme satelliidisüsteemiga, sealhulgas GPS, BeiDou, GLONASS ja Galileo, ning sellel on parempoolne ringpolarisatsiooni (RHCP) struktuur, et kohaneda globaalsete satelliitnavigatsiooni signaalide polarisatsiooniomadustega.

Tugeva keraamilise antenni disainiga pakub see suurepärast suunatavust ja tugevat keskkonnaga kohanemisvõimet. Isegi keerulistes tingimustes, nagu kehal kantavad takistused, metallist varjestus seadmete eest, linnahoonete ummistused või kiired mobiilsed toimingud, pakub see stabiilseid positsioneerimisandmeid. See tagab audiovisuaalsete õiguskaitsesalvestiste täpsed ja jälgitavad geograafilise asukoha vesimärgid, võimaldades luua täieliku ja nõuetele vastava tõendusahela.

Tööpõhimõte

Body Cam GPS-i antenn töötab professionaalse satelliitnavigatsiooni RF-vastuvõtu põhimõtete alusel. Kogu töövoogu on kontrollitud nii laboratoorse kajavaba kambri testimise kui ka reaalse välitingimustes katsetamise teel, tagades selge tööloogika ja stabiilse jõudluse. See koosneb peamiselt kolmest põhikomponendist:

1. Satelliidisignaali hankimine: tootel on kõrgdielektriline keraamiline dielektriline kiip, mis tabab tõhusalt L1-riba satelliitnavigatsiooni signaale õhus. Spetsiaalse parempoolse ümmarguse polarisatsiooniga konstruktsiooniga leevendab see tõhusalt seadme pöörlemisest või inimkeha takistusest põhjustatud signaali sumbumist, lahendades levinud probleemid, nagu halb signaali vastuvõtt ja ebaõnnestunud satelliitide hankimine linnapiirkondades, kus on tihedaid hooneid või mägistes ja kaugetes piirkondades, kus on levinud mitmesuunaline peegeldus.

2. Signaali filtreerimine ja häiretevastane antenn: antennil on integreeritud täpne impedantsi sobitusahel, mis filtreerib automaatselt välja 4G/5G mooduli, Wi-Fi mooduli ja kehakaamera akutoiteallika tekitatud müra. See isoleerib puhtad GNSS-satelliitide signaalid, kõrvaldades tõhusalt positsioneerimisanomaaliad, hüppepunktid ja trajektoorikatkestused, mis on põhjustatud sisemisest RF-ristkõnest.

3. Andmete sõelumine ja väljund: filtreeritud ja optimeeritud stabiilne satelliidisignaal edastatakse seadme emaplaadi positsioneerimiskiibile, mis analüüsib reaalajas täpseid laius- ja pikkuskraadi, kiiruse, aja ja kõrguse andmeid. See teave sünkroonitakse samaaegselt õiguskaitsetoimingute ajal salvestatud video- ja helifailide geograafilise asukoha vesimärkidena, mis võimaldab jõustamistrajektooride täielikku jälgimist, jälgitavust ja taasesitamist.

Paigaldus- ja kasutusjuhend

1. Paigalduskoha valimine

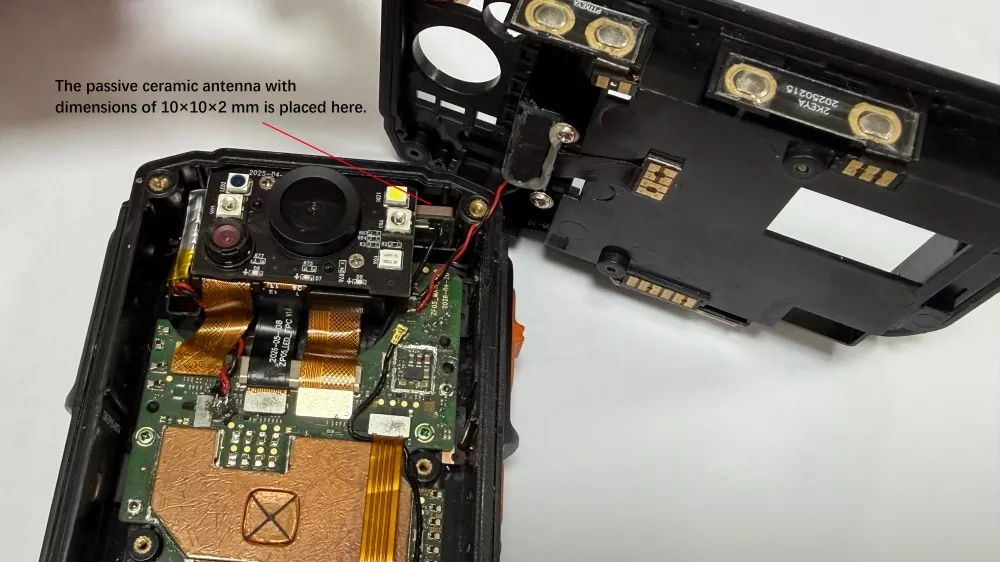

Antenni keraamilist kiirgussüdamikku ei tohi metallkorpused, akuelemendid ega metallklambrid otseselt katta ega takistada. Soovitatav on paigaldada seade kehakaamera sisemuse kohale mittemetallist alale, hoides 4G/5G ja Wi-Fi antennidest vähemalt 15 mm ohutut kaugust, et vältida kaaskanalite häireid ja tagada satelliitsignaali takistusteta vastuvõtt.

2. Keevitamise ja fikseerimise spetsifikatsioonid

Pin-tüüpi keraamiliste antennide puhul veenduge, et jootekohad on täis, ilma külmjootmiseta, vahelejootmiseta või lahtijootmiseta. SMT pinnale paigaldatavate toodete puhul järgige rangelt tehase paigaldusprotsessi standardeid, et saavutada PCB pinnal tasane ja kindel joondus. Vältige kokkupaneku ajal keraamilisele kiibile liigse jõu rakendamist, et vältida sisemisi mikropragusid ja kõrvaldada hilisemad võimalikud varjatud signaali tõrked.

3. Häiretevastase kaitse toimimine

Pärast antenni paigaldamist kasutage isoleerlinti, et isoleerida antenn toitemoodulist ja emaplaadi suure võimsusega alalt, et vähendada elektrilisi häireid. Suunake antennikaablid nii, et need ei jookseks pikkade vahemaade tagant elektriliinidega paralleelselt, vältides sellega signaali kõikumisi ja ebastabiilset positsioneerimist allika juures.

4. Täielikud masinsilumise ja kontrollimise standardid

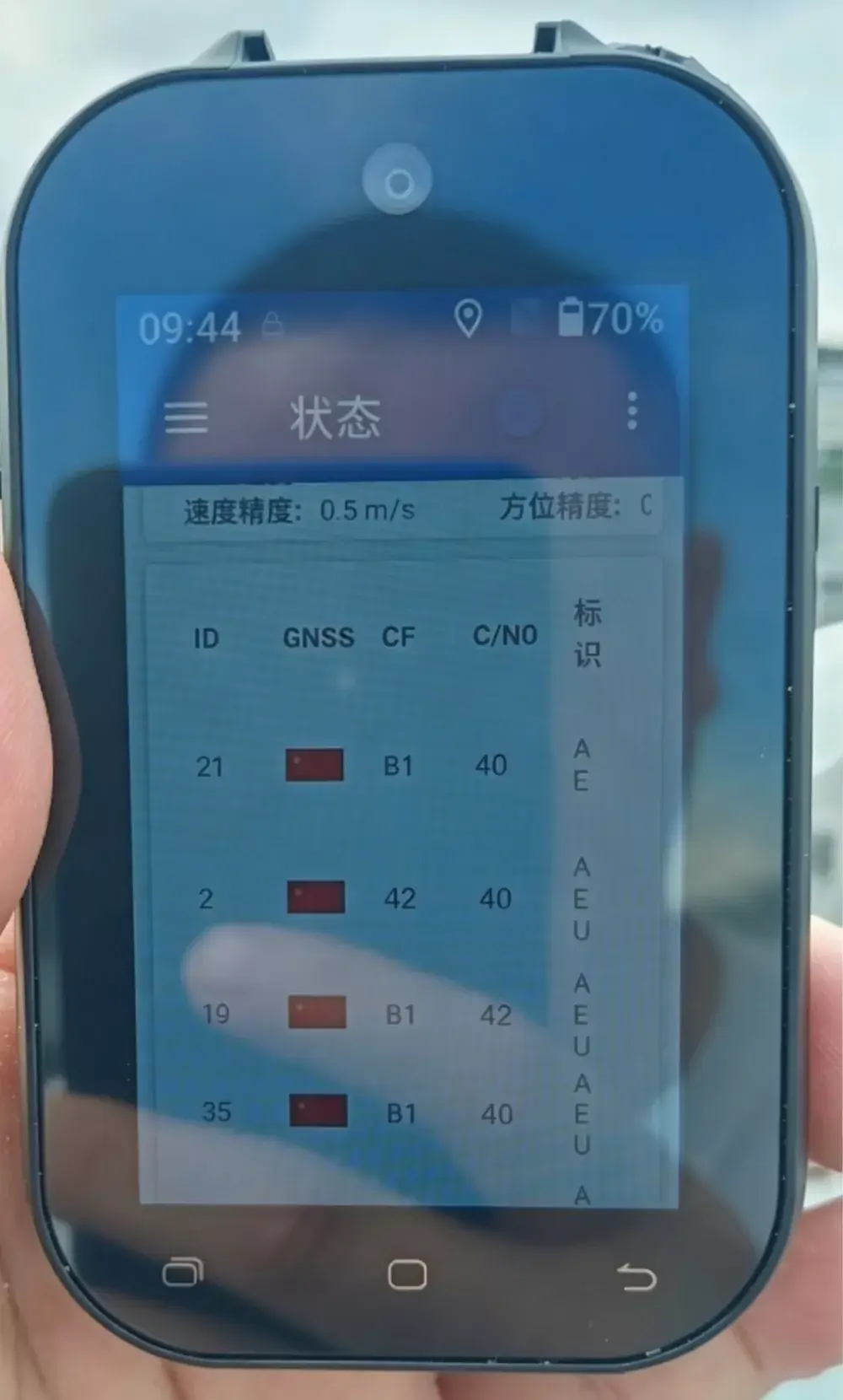

Kui seadme kokkupanek on lõpule viidud, tuleb läbi viia reaalse maailma tähe omandamise katse välitingimustes; Üksnes siseruumides kasutatavast ühe tahvli testimisest ei piisa. Peamised kontrollitavad parameetrid hõlmavad külm- ja kuumkäivituse ajal hangitud satelliitide arvu, positsioneerimise täpsust ja trajektoori järjepidevust, mis tagab antenni jõudluse vastavuse spetsifikatsioonidele pärast lõplikku kokkupanekut ja hoiab ära partii kvaliteediprobleemid.

Kuidas valida kvalifitseeritud GPS-antenn

Paljudel hanke- ja seadmete arendajatel puuduvad raadiosagedusteadmised, mistõttu nad ostavad sageli madalate hindadega tsiviilotstarbelisi antenne. Selle tulemuseks on ebastandardne toote jõudlus, ebaõnnestunud projekti vastuvõtmine ja ulatuslikud müügijärgsed tõrked. Aastatepikkuse tööstuse kogemuse põhjal oleme kokku võtnud neli peamist kriteeriumi tööstuslike jõuseadmete antennide valimisel:

1. Eelistage tööstusliku kvaliteediga spetsialiseeritud materjale: välistage kindlalt tavaliste tsiviilkeraamiliste toorainete kasutamine ning peavad valima tööstusliku kvaliteediga keraamilised aluspinnad, millel on lai temperatuuritaluvus ja häiretevastased omadused, mis sobivad keerukateks töötingimusteks, tagades pikaajalise stabiilse jõudluse äärmuslikes välistingimustes.

2. Keskenduge tegelikele katseandmetele, lükake teoreetilised parameetrid tagasi. Enamik turul olevaid tootjaid pakub ainult teoreetilisi spetsifikatsioone ilma reaalse testimise toeta. Mainekad originaaltootjad võivad pakkuda pimekambri katsearuandeid, välikatsete videoid ja kõrgel madalal temperatuuril vananemise katseandmeid – parameetreid, mis on ehtsad ja kontrollitavad.

3. Valige õiguskaitseseadmete jaoks spetsiaalsed optimeeritud tooted: standardsed navigatsiooniantennid ei ole optimeeritud mitme antenni, metallist varjestuse või inimkeha takistuste kooseksisteerimiseks õiguskaitseseadmetes, mistõttu need ei sobi ühe sõduri seadme töötingimusteks. Sisemiste raadiosageduslike häirete põhiprobleemi lahendamiseks on oluline valida spetsiaalselt õiguskaitseterminalidele kohandatud antennid.

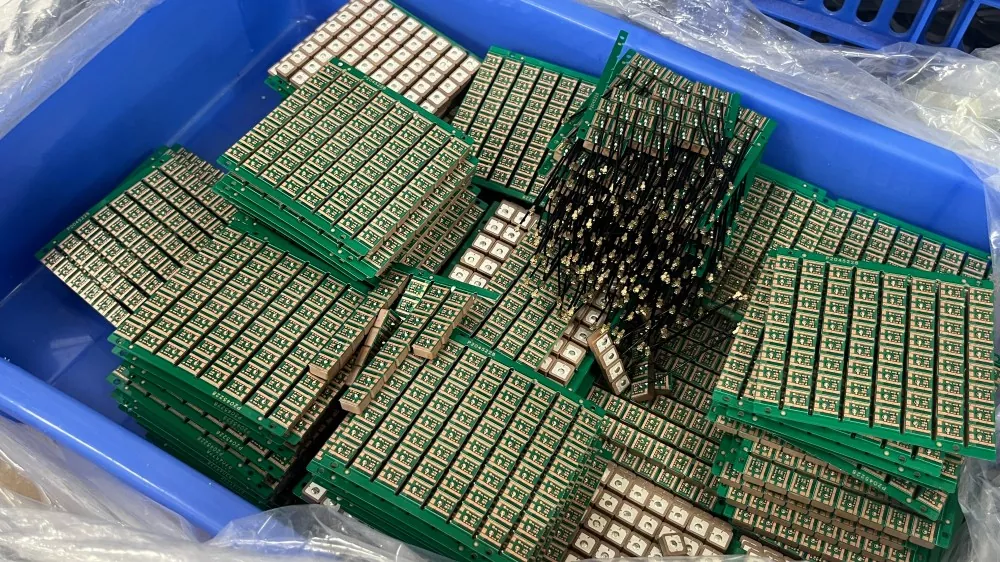

4. Eelistage otsest koostööd lähtetehastega: valige Hiina tootjad, kellel on integreeritud võimalused teadus- ja arendustegevuses, näidiste muutmises, masstootmises ja müügijärgses teeninduses. See võimaldab kiiret kohandamist, stabiilset tarnimist, kiiret müügijärgset tuge ja väldib selliseid probleeme nagu vahendajate hinnalisad ja sidelüngad tehnilises kooskõlastamises.

KKK

K1: Kas see keraamiline antenn saab ühilduda kõigi kehal kantavate kaamerate kaubamärkidega?

Ühildub enamiku kaubanduslikult saadaolevate 4G/5G kehaga kantavate korrakaitsekaamerate, plahvatuskindlate tõendite kogumise terminalide ja välistingimustes kasutatavate ülevaatuse kehakaameratega, toetades samal ajal ka kohandatud mittestandardseid konfiguratsioone, mis on kohandatud täpselt seadme struktuuri, liideste ja mõõtmetega.

2. küsimus: mille poolest ületab keraamiline antenn FPC-antenni?

Põhitäiustused hõlmavad kiiremat satelliidi hankimist, väiksemat positsioneerimisviga, katkematut jälgimist ning oluliselt paremat häiretevastast, vibratsioonivastast ja temperatuuritaluvust – äärmuslikust külmast kõrge kuumuseni. Need uuendused lahendavad täielikult positsioneerimise tõrked keerulistes välistingimustes ja vähendavad oluliselt seadmete müügijärgset teenindust.

Q3: Kas toetate kohandamist, proovide võtmist ja väikeseid proovitellimusi?

Toetage! Otsese tootjana pakume prototüüpide loomist, väikese partii proovitellimusi ja suuremahulisi masstootmisteenuseid, mis on täielikult kohandatavad vastavalt kliendi joonistele ja jõudlusnõuetele.

Q4: Kas toodet saab kasutada välisekspordiks? Kas kõik vajalikud sertifikaadid on täidetud?

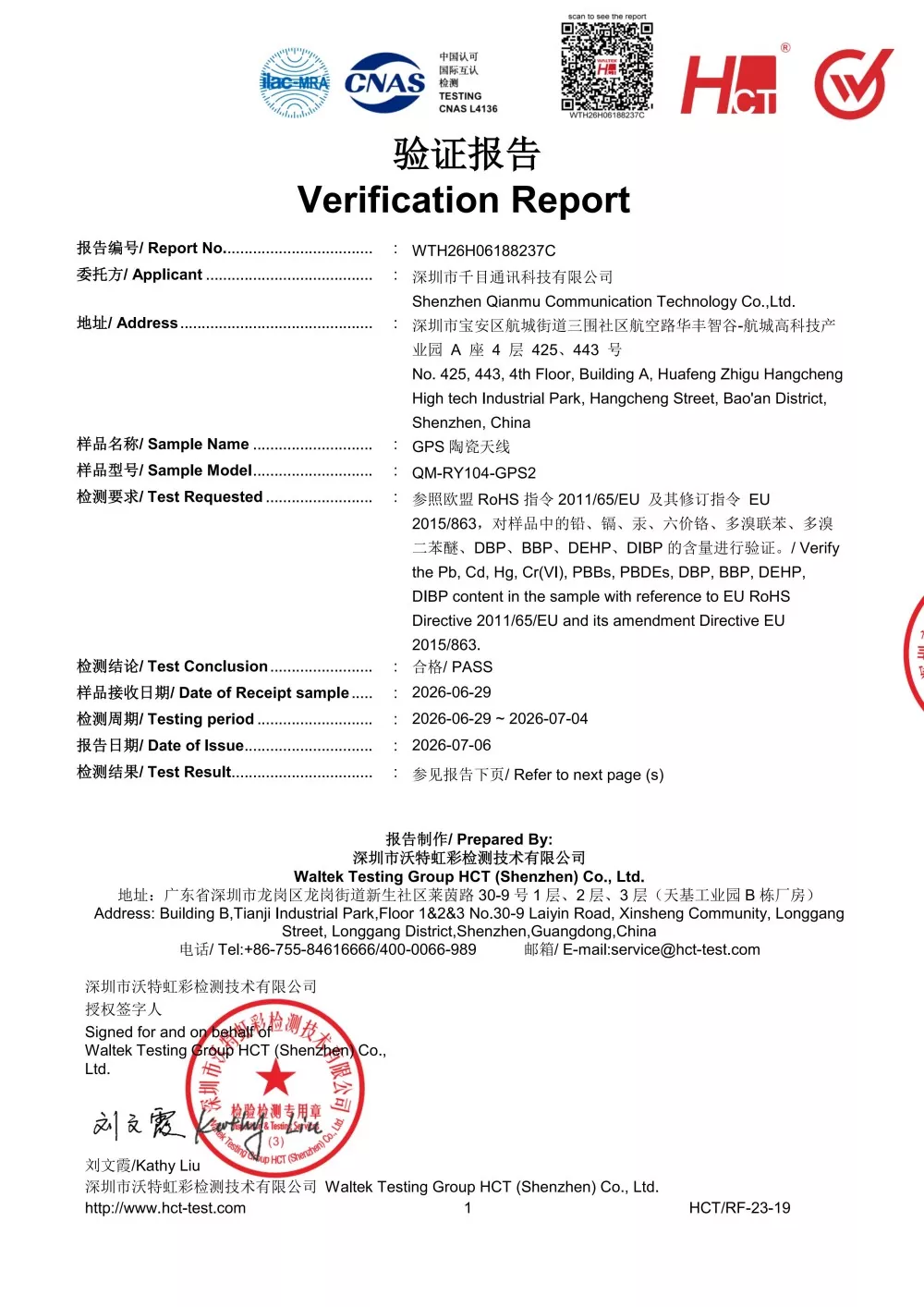

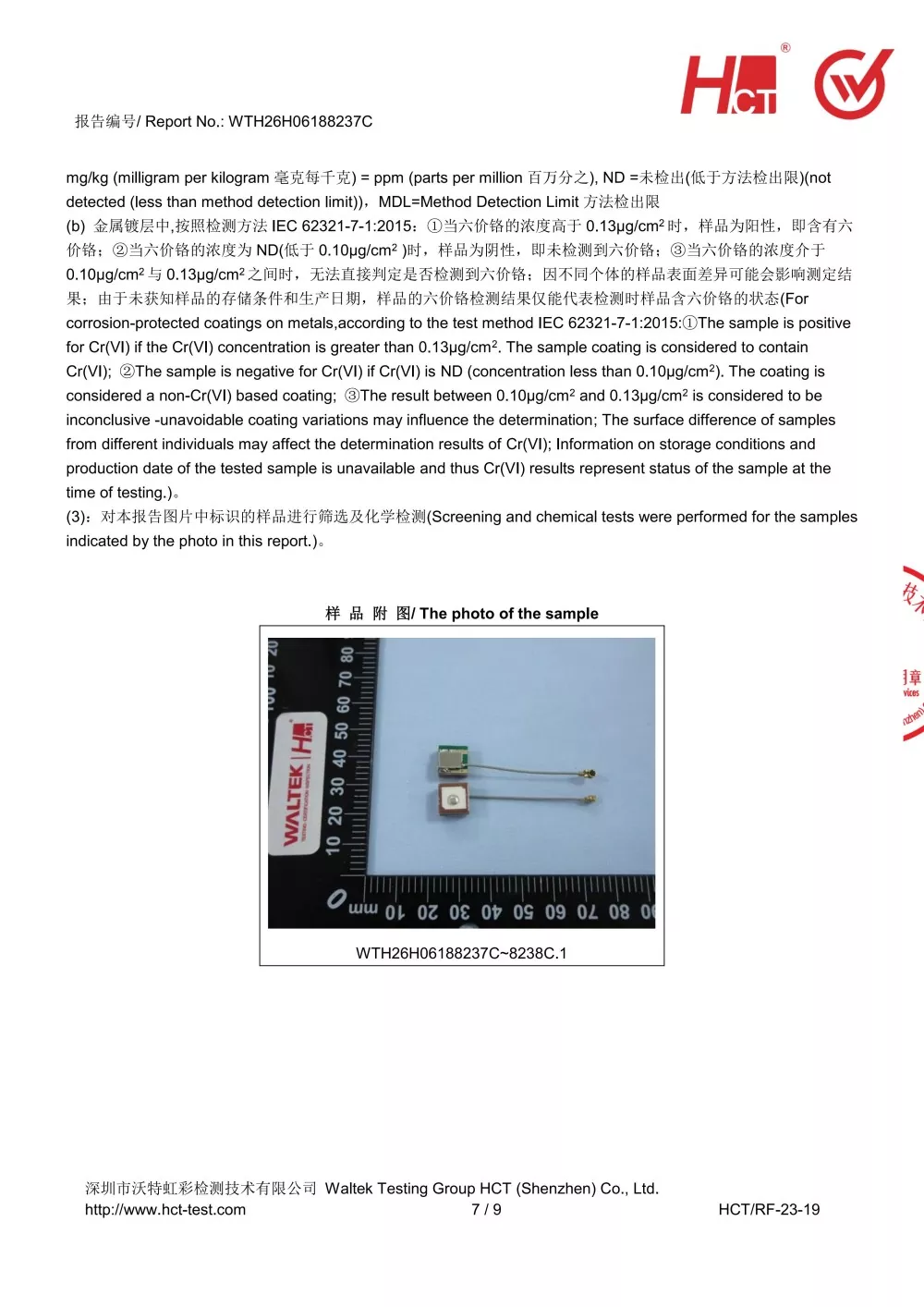

Kõikidel toodetel on täielikud ekspordisertifikaadid, sealhulgas CE, FCC ja RoHS, mis vastavad ülemaailmsetele standarditele ja võimaldavad muretut eksporti Euroopasse, Ameerikasse, Kagu-Aasiasse, Lähis-Idasse ja kõikidesse teistesse piirkondadesse.

K5: Kas toote jõudlus on stabiilne äärmuslikult kõrge ja madala temperatuuri tingimustes?

Tootel on tööstusliku kvaliteediga laia temperatuuriga disain, mis on läbinud ranged kõrgel ja madalal temperatuuril tsüklilised vananemiskatsed, minimaalse jõudluse halvenemisega keskkondades vahemikus -40 °C kuni +75 °C, mistõttu see sobib ööpäevaringselt välistingimustes, kaevandustes, äärmuslikes külmades ja kõrgetel temperatuuridel.
