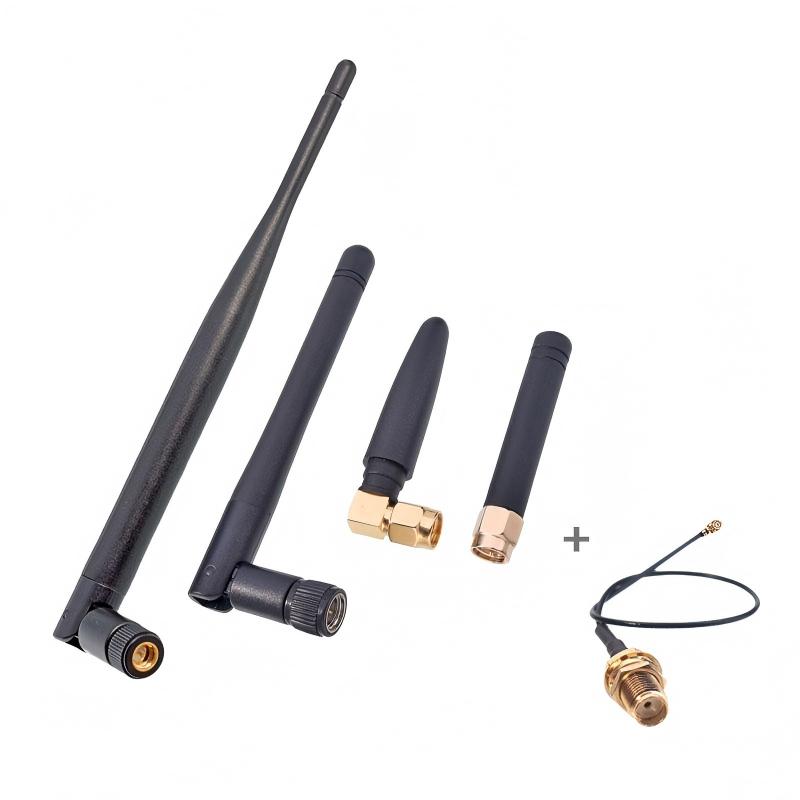

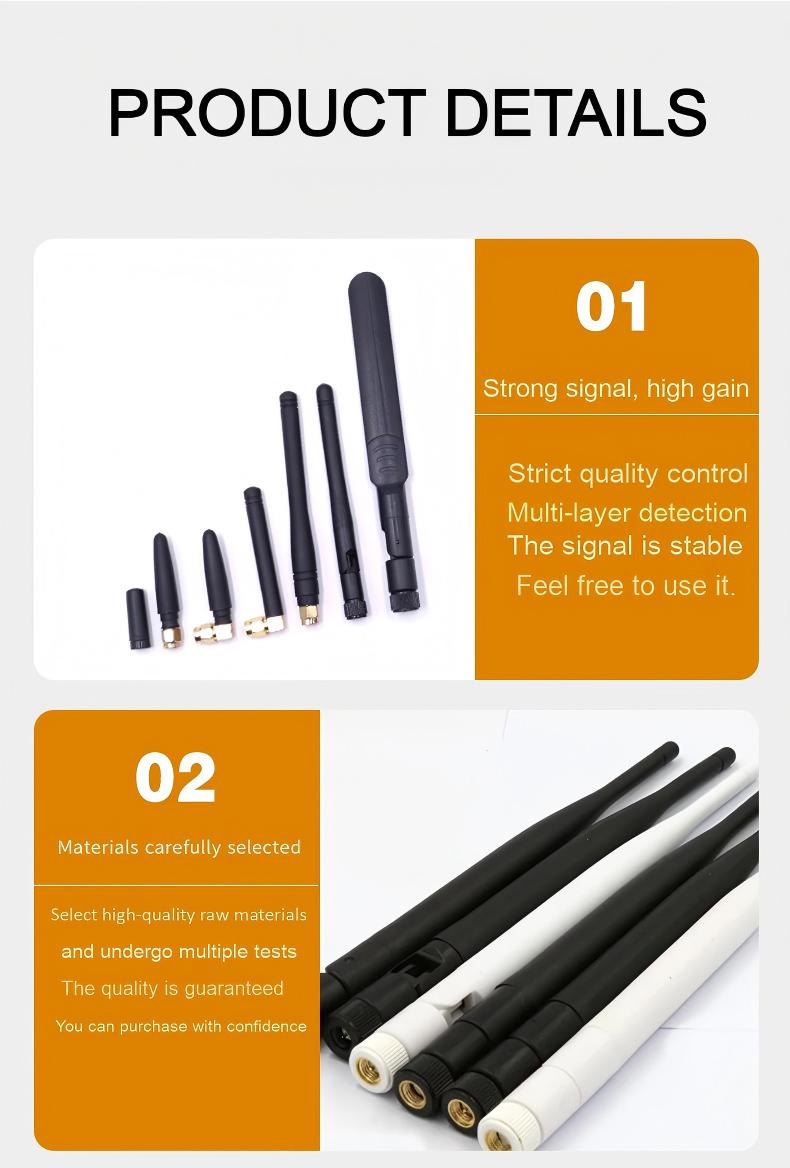

Mis täpselt on kummist antenn?

A kummist antenn(üldtuntud kui kummiantenn või kummist pardiantenn) on tavaline väikeomni antennnime saanud kummist või plastikust välise kaitsekihi järgi. Seda kasutatakse laialdaselt traadita sideseadmetes, nagu raadiosaatjad, juhtmeta ruuterid, autoraadiod ja asjade Interneti-seadmed. Qianmu Communications selgitab oma põhiomadusi ja tööpõhimõtteid:

1. Struktuur ja disaini omadused

Välised materjalid:

Väliskiht on valmistatud painduvast kummist/silikoonist (mõned neist on kõvast plastist), pakkudes füüsilist kaitset, näiteks veekindlust, löögikindlust ja korrosioonikindlust.

Värv on tavaliselt must, mõned kohandatud valikud on saadaval ka muudes värvides (nt valge või oranž).

Sisemine struktuur:

Südamikuradiaator: sisemine spiraalselt keritud metalltraat (vask või teras), mis on peidetud ja toimib antenni kiirgava elemendina.

Aluse sobitusahel: seadme sobitamiseks impedantsi (tavaliselt 50Ω) optimeerimiseks võib põhja integreerida väikese sobitusahel (nt kondensaator või induktiivpool).

Pistik: allosas kasutatakse tavalisi RF-liideseid, nagu SMA, RP-SMA ja TNC, mis võimaldavad otsest kruviühendust seadmetega.

Kuju: silindriline või kooniline, tavaliselt 5–20 cm pikkune (olenevalt töösagedusalast), läbimõõduga ligikaudu 0,5–2 cm.

2. Tööpõhimõte ja elektrilised omadused

Kiirguspõhimõte: sisemine spiraaljuhe toimib sisuliselt lühendatud monopoolantennina, mille elektriline pikkus ulatub läbi spiraalstruktuuri, võimaldades vaatamata selle väikestele füüsilistele mõõtmetele resonantsi sihtsagedusribal (nt 433 MHz või 2,4 GHz).

Kõiksuunaline kiirgus: vertikaalselt paigaldatuna tagab ühtlase kiirguse horisontaalsuunas 360°, vertikaalsuunas väiksema võimendusega.

Bändi katvus

1. Üheribaline: loodud spetsiaalselt teatud sagedusriba jaoks (nt GPS 1,5 GHz, 4G 1,8 GHz).

2. Mitmeribaline: toetab mitut sagedust (nt katab samaaegselt UHF 400 MHz ja 2,4 GHz) segmenteeritud spiraalse või induktiivse disaini kaudu.

3. Põhilised eelised

Füüsiline vastupidavus:

Kummist korpus on painde- ja veekindel (tavaliselt IP67 reitinguga), mistõttu see sobib kasutamiseks välitingimustes või mobiilsetes rakendustes (nt auto- ja pihuseadmed).

Lihtne paigaldada:

Ühendage seadme liides otse ilma keeruka seadistuseta.

Madal hind:

Tööstusliku masstootmise kulud on madalad.

Kerge:

Tavaliselt kaalub see alla 50 grammi, mistõttu on see ideaalne kaasaskantavate seadmete jaoks.

4. Tüüpilised rakendusstsenaariumid

Tarbeelektroonika:

Koduruuter (Wi-Fi 2,4GHz/5GHz), Bluetooth kõrvaklapid, targa kodu andurid.

Eemaldatav must kummist antenn TP-Linki ruuteri peal.

Professionaalne traadita side:

Kahesuunaline raadio (UHF/VHF sagedusala), sõidukile paigaldatud raadio ja drooni videoedastusantenn.

Asjade Internet (IoT):

NB-IoT/LoRa moodulantenn, GPS positsioneerimisterminal.

Tööstuslikud seadmed:

Tööstuslikud kaugjuhtimispuldid (kraanad, AGVd), andurite võrgusõlmed.

5. Piirangud ja kaalutlused

Madalam efektiivsus:

Miniatuursete piirangute tõttu on kiirgusefektiivsus tavaliselt vaid 30–60% (võrreldes täissuuruses antennide üle 80%).

Kasum piiratud:

Madala võimendusega kaasnevad edastuskaugused lühemad (näiteks dipoolantenniga WiFi-ruuterid katavad tavaliselt vahemiku ≤50 meetrit).

Paigalduskoha tundlik:

Kõiksuunalisuse tagamiseks tuleb paigaldada vertikaalselt; jõudlus halveneb metallpindade lähedal (alustasapinna efekt).

Fikseeritud sagedusriba:

Pärast tehasest lahkumist ei saa sagedust reguleerida; vajalik on täpne mudelivalik vastavalt seadme sagedusalale.

6. Valiku- ja kasutussoovitused

Sobiv sagedusriba:

Kinnitage seadme töösagedusala (nt 315 MHz, 868 MHz, 2,4 GHz) ja valige vastav resonantsantenn.

Liidese ühilduvus:

Füüsilise mittevastavuse vältimiseks kontrollige seadme liidese tüüpi (nt SMA mees/naine).

Stseeni kohandamine:

Välisseadmetel peaks olema IP67 kaitseklass; sõidukile paigaldatud seadmed peaksid arvestama vibratsioonivastase disainiga.

Jõudluse uuendamine:

Pikamaa nõudeid saab täita, kui asendada suure võimendusega antenniga, kuid see toob kaasa kõiksuunalisuse.

Kokkuvõte: Piitsantenn on ökonoomne ja praktiline lahendus traadita seadmetes, mida eelistatakse olmeelektroonikas ja tööstuslikus riistvaras selle odavuse, lihtsa paigalduse ja tugeva füüsilise vastupidavuse tõttu. Kuid selle väike võimendus ja kitsas ribalaius piiravad selle kasutamist suure jõudlusega stsenaariumide korral, nii et professionaalsed välisantennid jäävad pikamaa või väga usaldusväärse side jaoks (nt droonivideoedastus või tugijaamad) vajalikuks.
