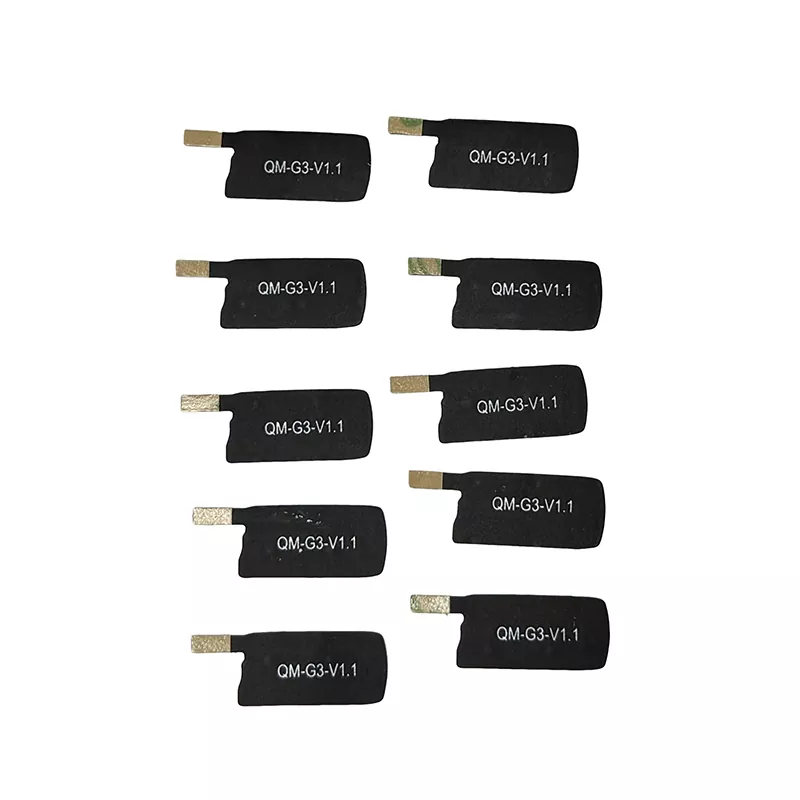

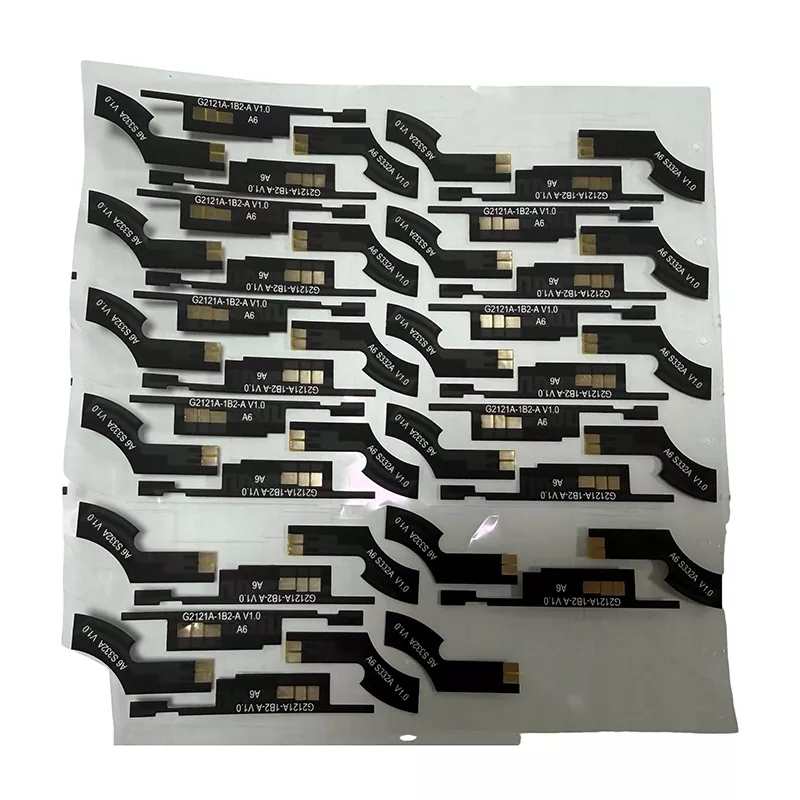

Üliõhuke FPC tahvelarvuti antenn

Üliõhuke FPC tahvelarvuti antenn on lame, sisseehitatud antenn, mis on valmistatud painduva trükkplaadi tehnoloogia abil. Erinevalt traditsioonilistest jäikadest antennidest, vedruantennidest ja keraamilistest antennidest on selle peamisteks eelisteks üliõhuke profiil, paindlikkus deformatsiooni korral ja tasapinnaline paigaldus.

Antenn kasutab PI/LCP kõrgsageduslikku substraati, millel on täpne vooluahela söövitus ja ühtlane impedants. Sisseehitatud kleepuva aluspinnaga ei vaja see kruvide kinnitamist. Spetsiaalselt loodud kompaktsete, ebakorrapäraste ja kõverate ruumide jaoks seadmetes, see lahendab traditsiooniliste antennide tavalised probleemid, nagu väljaulatuvus, ruumi hõivatus, vastuvõtlikkus purunemisele ja ebastabiilne signaali jõudlus.

Tööpõhimõte

Üliõhuke FPC tahvelarvuti antenn töötab elektromagnetilise kiirguse ja RF-resonantsi põhimõtete alusel, kasutades sihtsagedusribal resoneerimiseks täpselt söövitatud metallist kiirgusmustreid, võimaldades seeläbi tõhusalt edastada ja vastu võtta elektromagnetlaineid.

Toote substraadil on väike dielektriline kadu ja kõrge liinitakistuse konsistents, mis vähendab tõhusalt raadiosagedusliku signaali sumbumist. Lame tasapinnaline struktuur optimeerib kiirgusnurki, minimeerides sisemiste komponentide, näiteks metallkorpuste ja akude varjestushäireid, tagades stabiilse võrguühenduse, Bluetoothi ​​sidumise ja positsioneerimise edastuse.

Toote tuum

• Üliõhuke ühilduvus: valmis paksus jääb vahemikku 0,1–0,3 mm, ei võta pärast paigaldamist peaaegu üldse sisekõrgust, mistõttu on see ideaalne üliõhukeste seadmete jaoks ja eelistatud antennilahendus õhukeste intelligentsete seadmete jaoks.

• Suur paindlikkus ja paindekindlus: testitud üle 1000 painutustsükli ilma purunemise, delaminatsiooni või jõudluse halvenemiseta. Sobib korduvaks avamiseks, voltimiseks ja kõverate pindadega rakendusteks, pakkudes tavapäraste sisseehitatud antennide vastupidavust tunduvalt pikemaks.

• Madal kadu ja suur võimendus: kõrge sagedusega madala kadudega substraadimaterjaliga täiustatud signaaliedastus on stabiilne pinge seisvalaine suhtega (VSWR) ≤1,5, lahendades tõhusalt levinud kasutajaprobleemid, nagu kaugühenduse katkemine, nõrk läbitungimine läbi seinte, mahajäämus ja katkenud ühendused.

• Lihtne paigaldamine ilma puurimiseta: kaasas on tugev 3M liimitav alus – lihtsalt koorige ja kleepige, pole vaja keevitamist ega kruvisid, mis vähendab oluliselt tööjõukulusid ja klientide defektide arvu.

• Täisriba kohandamine: saab kohandada mis tahes sagedusriba jaoks, sealhulgas 2,4G, 5G, 6G, Bluetooth, 4G LTE, GPS ja NB-IoT vastavalt kliendi nõudmistele, mõõtmeid, kaabli pikkust ja pistikuid saab vastavalt vajadusele reguleerida.

• Kõrge partii konsistents: masstootmine automatiseeritud koosteliinide kaudu tagab impedantsi, võimenduse ja sageduse hälbe range kontrollimise iga partii kitsas vahemikus, tagades stabiilse jõudluse ilma partiide lõikes muutumiseta.

Tehnilised andmed

Rakenduse stsenaariumid

Üliõhukesed FPC-tahvelarvuti antennid oma kergete ja stabiilsete eelistega sobivad hästi õhukese nutika riistvara jaoks mitmetes tööstusharudes, sobituvad kergesti erinevatesse kompaktsetesse siseruumidesse ja võimaldavad erinevaid rakendusstsenaariume.

Tarbeelektroonika rakendused: nutikellad, treeningrihmad, juhtmevabad kõrvaklappide ümbrised, kaasaskantavad toitepangad ja mini-Bluetooth-kõlarid – sobivad suurepäraselt üliõhukeste kujundustega, ilma punnita või kesta eendita.

IoT stsenaariumid: ukse- ja aknaandurid, temperatuuri- ja niiskusandurid, nutikad ukselukud, juhtmevabad lüüsid ja LoRa IoT terminalid, mis tagavad stabiilse pikamaa madala võimsusega ülekande.

Tööstuslikud ja autotööstuse rakendused: autotööstuse minipositsioneerimisterminalid, tööstuslikud pihuseadmed, kaasaskantavad testimisinstrumendid ja turva-minikaamerad – vastupidavad äärmuslikele temperatuuridele ja häiretele ning sobivad keerulistes töötingimustes.

Toote eelised võrreldes konkurentidega

Turul levinud FPC-antennid kannatavad sageli selliste probleemide tõttu nagu liigne paksus, vastuvõtlikkus kahjustustele, liialdatud signaali spetsifikatsioonid ja olulised partiidevahelised erinevused. Meie üliõhuke FPC tahvelarvuti antenn on spetsiaalselt optimeeritud, pakkudes selgeid eristavaid eeliseid.

• Paksuse eelis: kuigi konkurendid pakuvad tavaliselt 0,4–0,6 mm, on meie toode üliõhuke, vaid 0,1 mm, mis sobib ideaalselt ülikergete seadmete jaoks ja pakub laiemat tööstusharu ühilduvust.

• Protsessi eelised: kasutades täppissöövitamist ja puhast ruumi tootmist, on vooluringid ühtlased ja jämevabad, välistades juhtmete purunemise ja katkendliku katkemise, mida tavalistes antennides tavaliselt esineb.

• Jõudluse eelised: tegelik võimendus vastab liialdamata spetsifikatsioonidele ning tagab stabiilse jõudluse kõrge ja madala temperatuuriga keskkondades. Seevastu konkurentide madalama hinnaga tooted kannatavad sageli kõrgetel temperatuuridel signaali nõrgenemise ja madalatel temperatuuridel katkestuste tõttu.

• Kohandamise eelis: otsese tootjana saame kiiresti luua vorme ja muuta mõõtmeid, kaabli pikkust ja pistikuid. Seevastu enamik konkurente pakub ainult standardseid laokaupu, mille tulemuseks on pikem kohandamisaeg ja piiratud muutmisvõimalused.

• Kvaliteedikontrolli eelis: 100% sisselülitamise testimine pluss impedantsi näidiskontroll, mille defektimäär on kontrollitud alla 0,3%, oluliselt madalam kui tööstuse keskmine 2%.

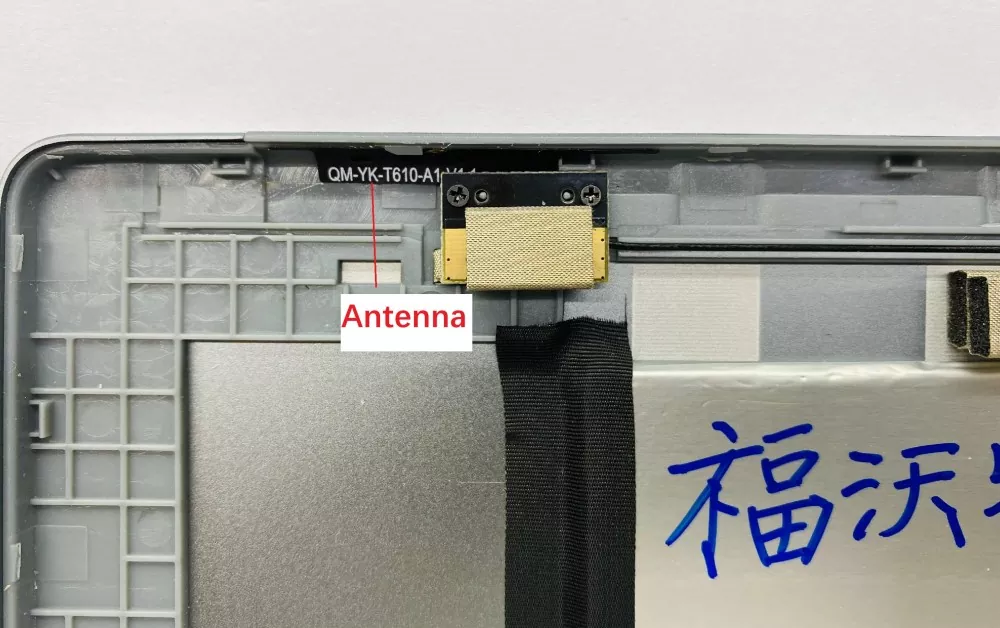

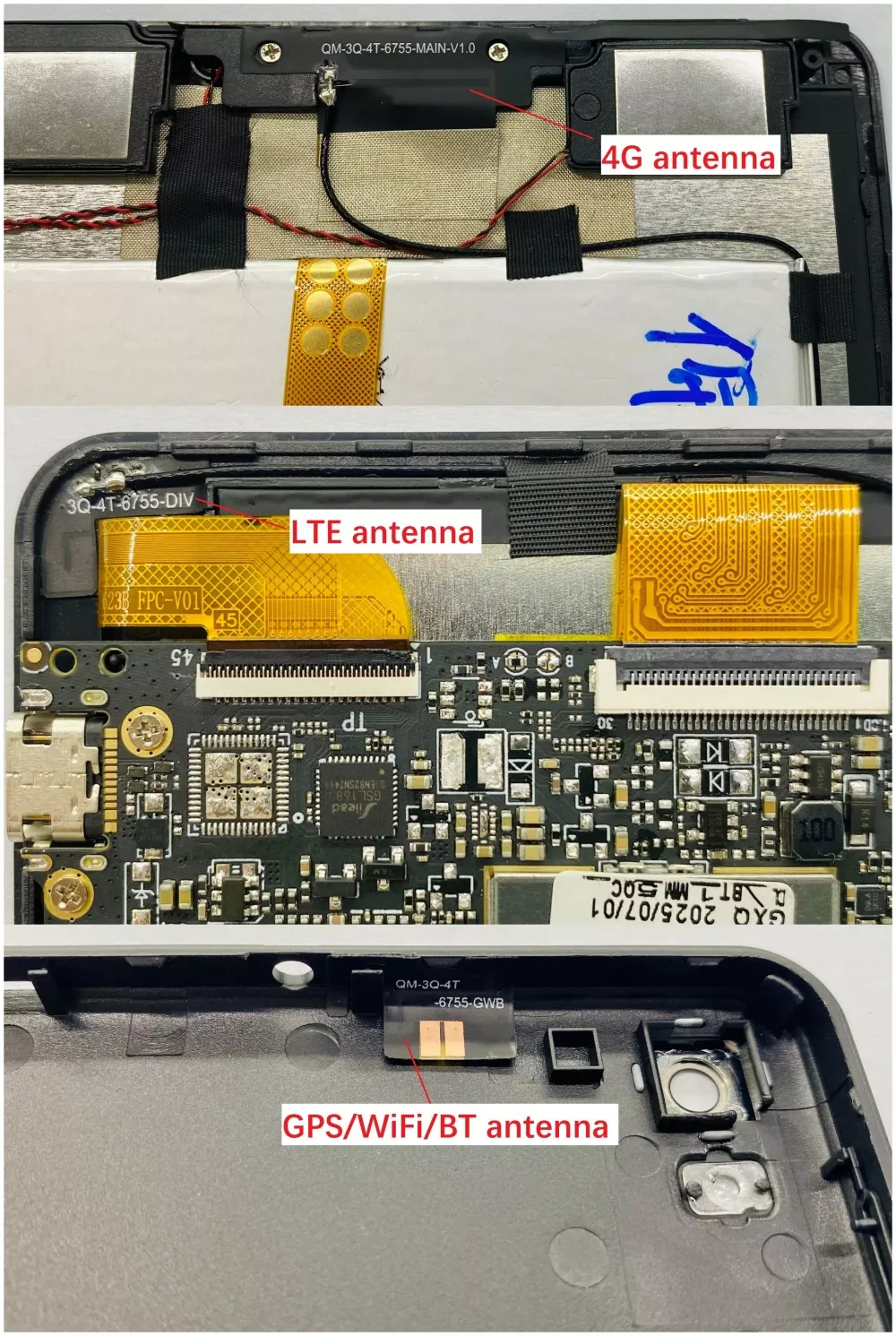

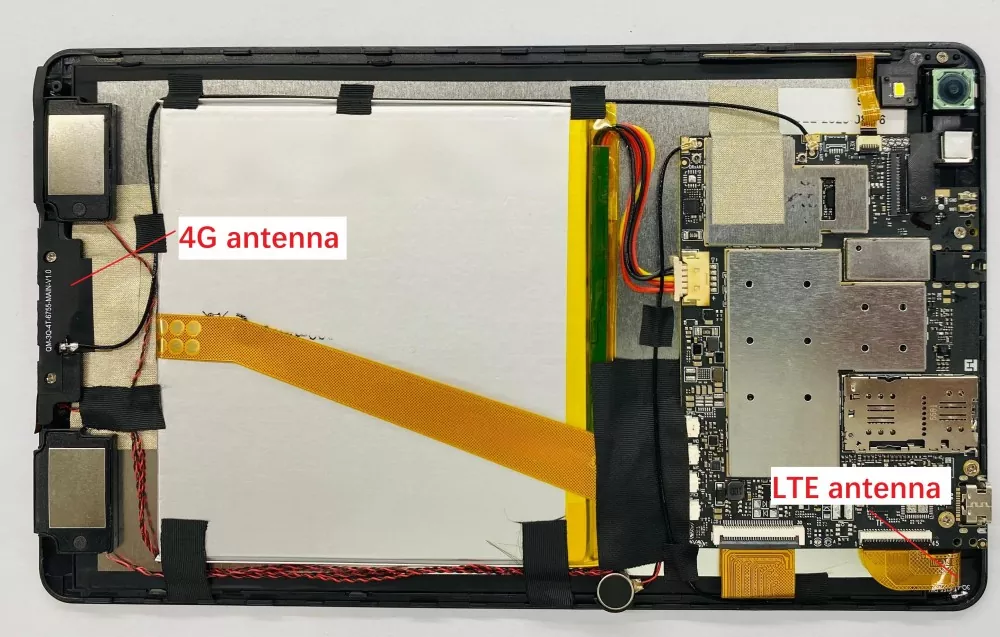

Paigaldusjuhend

Üliõhuke FPC tahvelarvuti antenn pakub nullist paigaldustõket, mis ei nõua spetsiaalseid seadmeid – montaaži saab kiiresti käsitsi lõpule viia, parandades oluliselt klientide tootmise efektiivsust.

Paigaldamine 1. samm: puhastage kinnituspind – eemaldage seadme sisemiselt kinnitusalast tolm, õliplekid ja jämedused, et tagada tasane ja kuiv pind, vältides liimitava aluspinna halba nakkumist või eraldumist.

Paigaldamine 2. samm: asetage ja eemaldage kleepkile: Joondage antenn ettenähtud asukohaga vastavalt seadme struktuurile. Eemaldage antenni tagaküljelt kaitsekile ja vältige paljaste kätega otsest kokkupuudet kleepuva ala või vooluringiga.

3. samm: joondamine ja vajutamine: joondage kile õrnalt, seejärel vajutage ühtlaselt 3–5 sekundit, et vältida õhumulle ega kergitavaid servi. Kumerate pindade puhul rakendage survet osade kaupa.

Paigaldamise ettevaatusabinõud: Ärge asetage otse vastu suuri metallpindu, nagu akud, varjestuskatted või emaplaadi kiibid. Signaali jõudluse maksimeerimiseks hoidke 3–5 mm vaba ruumi.

Sertifitseerimine ja kvaliteedi tagamine

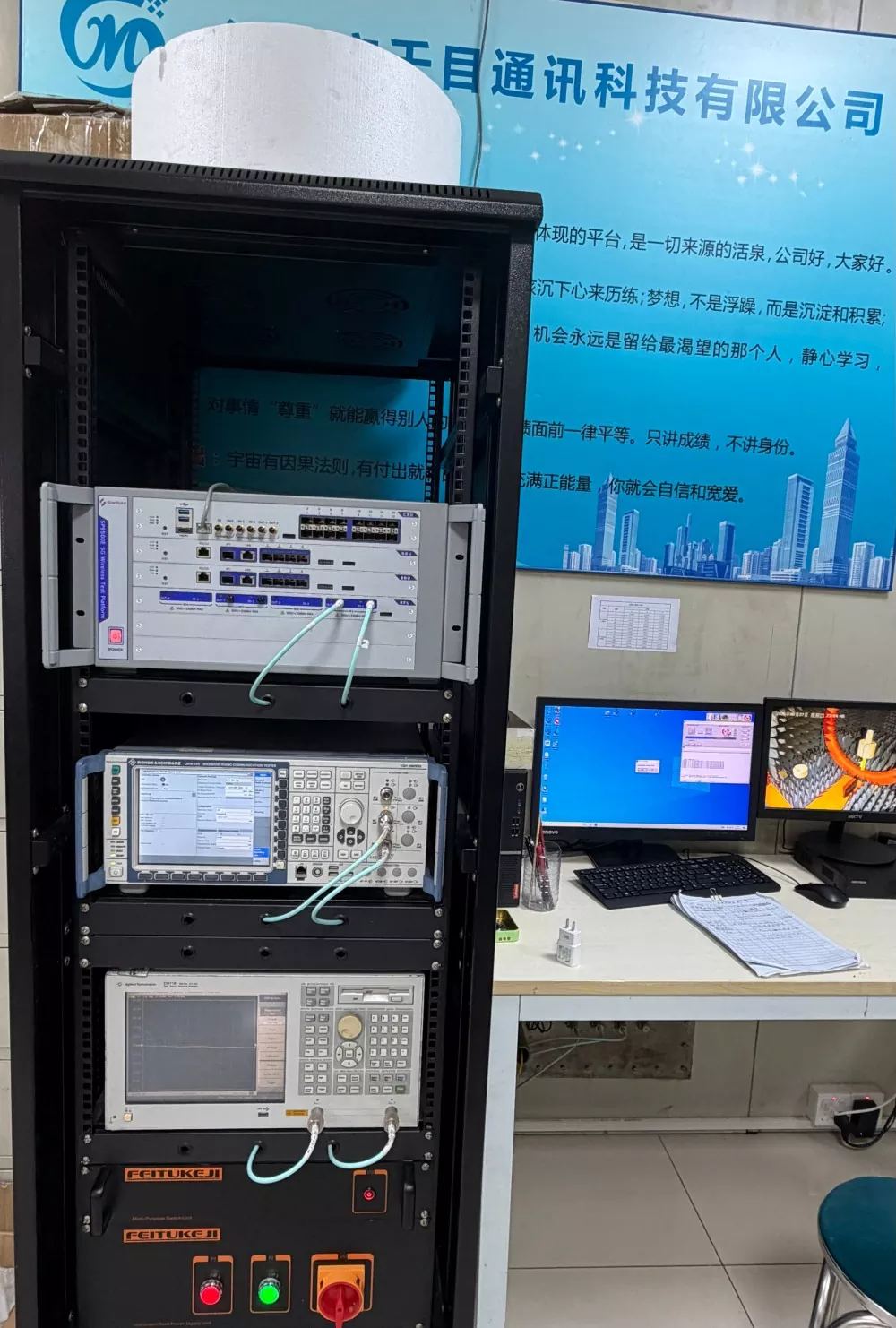

Ettevõtte kvalifikatsioon: omab kehtivat ärilitsentsi, sõltumatut tootmisüksust, puhaste ruumide tootmistsehhi ja professionaalset katselaborit. Kontori-, tootmis- ja kvaliteedikontrolli saidid on kohapeal kontrollimiseks saadaval; ei ole vahendaja kaubandusettevõte.

Toote sertifikaat: kõik tooted on läbinud ekspordisertifikaadid, sealhulgas ROHS, REACH ja CE, mis vastavad Euroopa, Ameerika Ühendriikide, Kagu-Aasia ja muude piirkondade ülemaailmsetele turulepääsu standarditele. Täielik sertifitseerimisdokumentatsioon on saadaval nõudmisel.

Kvaliteedikontrolli kontrollisüsteem: tooraine proovide võtmine vastuvõtmisel, protsessisisesed kontrollid tootmise ajal, valmistoodete 100% sisselülitamise testimine, vananemistestid ja paindekatsed. Kontrollimise protokollid ja näidised säilitatakse iga partii kohta, et tagada jälgitavus pärast müüki.

Tootmisvõimsuse tõendid: ettevõttesisesed automatiseeritud söövitamise ja lamineerimise tootmisliinid koos RF-kontrolliseadmetega võimaldavad päevas toota üle 80 000 tüki, mis on võimeline täitma suuremahuliste tellimuste tarnenõudeid suurematele klientidele.

Tootevaliku juhend

Üliõhukeste FPC-tahvelarvutiantennide valimisel ei pea kliendid pimesi valima odavaid valikuid – sobitades need täpselt seadmenõuetega, saavad nad tõhusalt vältida lõkse.

1. Valige mudel seadme paksuse järgi: üliõhukeste seadmete puhul eelistage 0,1 mm versiooni; standardseadmete jaoks valige jõudluse ja konstruktsiooni ühilduvuse tasakaalustamiseks 0,2–0,3 mm standardversioon.

2. Valige mudelid rakenduse stsenaariumide alusel: valige siseruumide, ümbritseva õhu temperatuuriga seadmetele standardmudelid; eelistage auto- ja tööstuslike välisseadmete jaoks kõrge ja madala temperatuuriga vastupidavaid mudeleid, mis pakuvad tugevamat ilmastikukindlust.

3. Valige mudelid sagedusriba nõuete alusel: määratlege selgelt nõutavad sagedusribad, nagu WiFi, Bluetooth, 4G ja GPS. Meie ettevõte suudab täpselt sobitada vastavad resonantsantennid, vältides halba signaali jõudlust ja üldiste mudelitega seotud kokkusobimatust.

4. Eelistage otsest hankimist tehasest: valige tehased, mis võimaldavad kohapeal testida, kohandada ja esitada sertifitseerimisaruandeid, et vältida selliseid probleeme nagu vahendaja juurdehindlused, liialdatud spetsifikatsioonid ja müügijärgse toe puudumine.

Miks valida Qianmu Communications?

Hiina tarnijana, kellel on RF-antennitööstuses 17-aastane sügav kogemus, oleme spetsialiseerunud üliõhukeste FPC-tahvelantennide uurimisele, arendamisele ja tootmisele, luues usaldust ehtsate võimaluste ja kindlate andmete kaudu.

1. Professionaalne tehniline meeskond: meil on üle 10-aastase kogemusega RF-inseneride meeskond, kes on võimeline optimeerima klientide jaoks antenni paigutuse lahendusi ja lahendama keerulisi probleeme, nagu signaali varjestus, halb seina läbitungimine ja suured häired.

2. Kiire kohandamisteenus: laos olevad kaubad tarnitakse samal päeval; kohandatud disainilahendused lahendustega, mis tarnitakse 24 tunni jooksul, kiire prototüüpide valmistamine 3–5 päevaga ja hulgitarne 7–10 päeva jooksul – oluliselt kiiremini kui tööstusstandardid.

3. Kulutõhususe eelis: oma tootmis- ja otsemüügitehasega kaotame vahelishinnad. Hulgitellimusi saab pakkuda tehase lõpphinnaga, mille kvaliteet on võrreldav tipptasemel kaubamärkidega ja konkurentsivõimelisem hind.

4. Täiustage müügijärgset teenindust: saadetised sisaldavad katsearuandeid, spetsifikatsioone ja sertifitseerimisdokumente; partii defektid on kaetud tagastus- ja asenduspoliitikaga; pühendunud üks-ühele tehniline tugi kogu protsessi vältel, et aidata klientidel masstootmist saavutada.

5. Laialdased reaalmaailma rakendused: oleme teenindanud üle 1000 kodumaise ja rahvusvahelise nutika riistvara tootja mitmes valdkonnas, sealhulgas olmeelektroonikas, asjade internetis, tööstusseadmetes ja autotööstuses. Saadaval on kontrollitavad masstootmise juhtumid.

KKK

K1: Kas üliõhukesed FPC-tahvelarvutiantennid sobivad kõverate pindadega?

V: Jah. Toode pakub suurepärast paindlikkust, toetades vastavust väikestele kõveratele ja kaarekujulistele konstruktsioonidele, sobib paigaldamiseks ebakorrapärase kujuga seadmetele, mõjutamata signaali jõudlust tavapärasel kasutamisel.

Q2: Kas see toetab kohandatud mõõtmeid ja sagedusribasid?

V: Täielik OEM/ODM-i kohandamise tugi koos mõõtmete, paksuse, kaabli pikkuse, pistikute ja sagedusribadega, mida saab reguleerida vastavalt kliendi joonistele ja nõuetele, sealhulgas tasuta disaini optimeerimine.

3. küsimus: kas saate hulgiostude jaoks esitada testiaruandeid ja sertifikaate?

V: Jah. Pakume iga partii kohta täielikku dokumentatsiooni, sealhulgas tehase katsearuandeid, jõudlusspetsifikatsioone, ROHS/CE sertifikaate ja muid vajalikke materjale, et vastata klientide kontrolli- ja ekspordinõuetele.

K4: Kas signaal halveneb, kui antenn asetatakse seadme metallosa lähedusse?

V: Metall võib põhjustada varjestushäireid; paigaldamisel on soovitatav jätta 3–5 mm vahe. Insenerid saavad pakkuda siseseadmete paigutuse jaoks tasuta optimeerimislahendusi.

K5: Kas proovi kvaliteet on kooskõlas hulgitellimuse kvaliteediga?

V: Täiesti järjekindel. Standardiseeritud masstootmisprotsessid tehases ühtsete vormide, standardiseeritud protseduuride ja järjepidevate kvaliteedikontrolli standarditega, välistades kõik kvaliteedierinevused proovide ja hulgitellimuste vahel.
