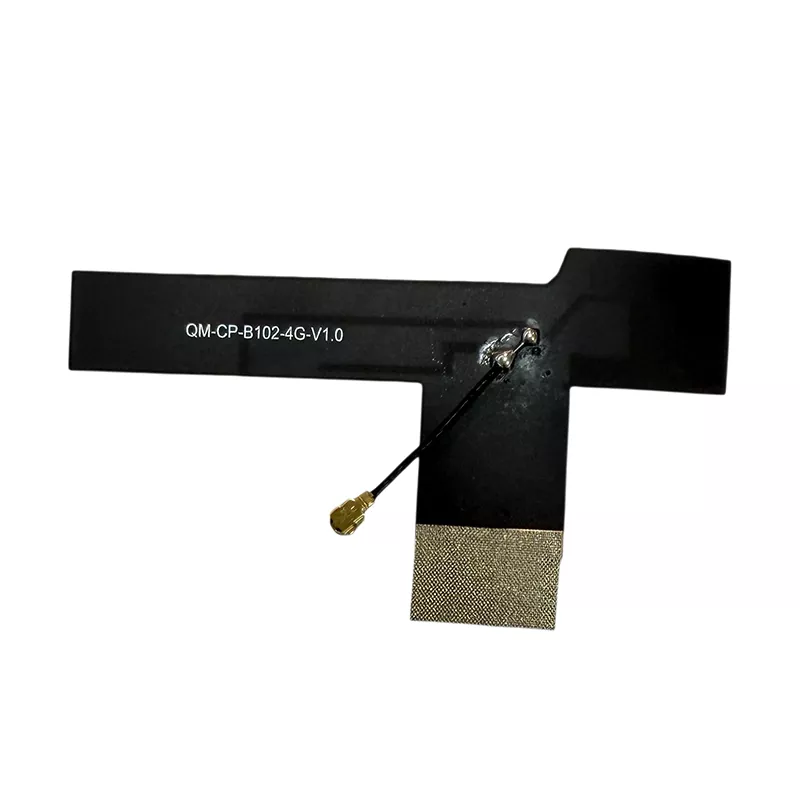

Tahvelarvuti 4G andmesideantenn

Tahvelarvuti 4G andmeantenn on sisseehitatud traadita signaali vastuvõtmise ja edastamise komponent, mis on loodud spetsiaalselt tahvelarvutite jaoks. Sellel tahvelarvuti 4G LTE antennil on kerge ja paindlik struktuur, mis on optimeeritud tahvelarvutite piiratud siseruumi jaoks. See haldab andmeedastust ja signaalide vastuvõtmist 4G LTE võrkude kaudu, toetades mobiilsideühendust, andmete üles- ja allalaadimist ning stabiilset võrgusuhtlust. Sisseehitatud 4G LTE antennina on see mõeldud pigem sisepaigaldamiseks kui kasutamiseks välise universaalantennina.

Võrreldes tavapäraste siseantenni konfiguratsioonidega ühendab see lahendus paindliku FPC-substraadi kompaktse profiiliga, et mahutada erinevaid tahvelarvuti struktuure. Disaini saab hinnata tarbija-, haridus-, tööstus- ja spetsialiseeritud tahvelarvutirakenduste jaoks vastavalt nõutavatele sagedusaladele ja paigaldustingimustele.

Ühilduvate seadmete valik

Mitmekülgse ja kohandatava 4G LTE antennina tahvelarvutirakenduste jaoks on see toode mõeldud tahvelarvutitele, mis toetavad 4G võrguühendust. Ühilduvus sõltub seadme toetatud sagedusribadest, sisemisest antenniruumist ja RF-liidest.

• Tarbijatele mõeldud tsiviiltahvelarvutid: koduse meelelahutuse tahvelarvutid, täisvõrguga sidetahvelarvutid ja kaasaskantavad isiklikud tahvelarvutid

• Harivad kommertstahvelarvutid: õpilaste õppetahvelarvutid, ülikoolilinnaku hariduspõhised tahvelarvutid, koolitusasutuste kommertstahvelarvutid

• Tööstuslikud vastupidavad tahvelarvutid: tööstuslikud käeshoitavad tahvelarvutid, tolmu-, vee- ja plahvatuskindlad tööstuslikud tahvelarvutid, välitingimustes kasutatavad nutikad tahvelarvutid

• Spetsiaalsed sõidukisisesed tahvelarvutid: sõidukisisesed info- ja meelelahutussüsteemi tahvelarvutid, logistika- ja transpordisõidukite terminalid, ehitusmasinate juhtimistahvelarvutid

• Valdkonnaspetsiifilised tahvelarvutid: meditsiinilised tahvelarvutid, turvavalve tahvelarvutid, lao intelligentsed terminali tahvelarvutid, IoT nutitahvelseadmed

Üksikasjalikud tehnilised andmed

Paigaldus- ja kasutusjuhend

See tahvelarvuti 4G andmeantenn on mõeldud sisemiseks installimiseks ühilduvatesse tahvelarvutitesse. Seda saab kasutada seadmete tootmise, hoolduse ja antenni asendamise projektides. Paigaldamise peaksid läbi viima töötajad, kes tunnevad tahvelarvuti lahtivõtmist ja RF-pistiku käsitsemist. Konkreetsed installietapid on järgmised:

1. Lahtivõtmine ja puhastamine: lülitage tahvelarvuti välja, eemaldage tagakaas ning puhastage sisemisest paigaldusalast tolm ja praht. Veenduge, et paigalduspind oleks tasane, puhas ja ilma eendite või takistusteta.

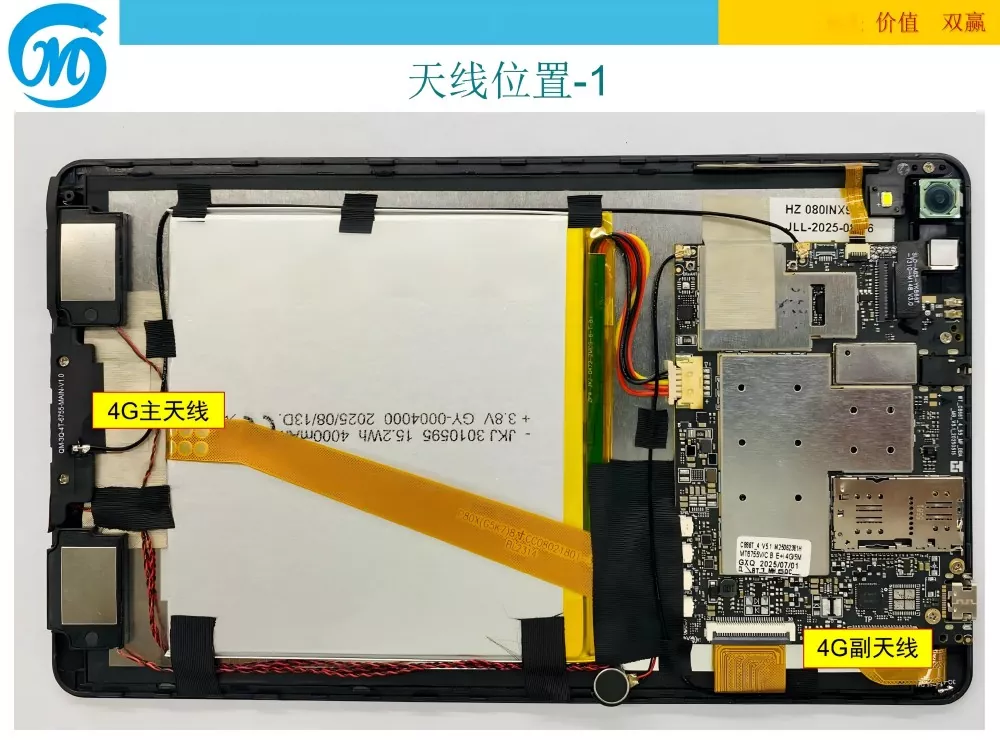

2. Positsioneerimine ja kinnitamine: eemaldage antenni tagaküljelt kõrge temperatuurikindel kleepuv kaitsekile. Joondage see täpselt tahvelarvuti sees oleva antenni reserveeritud asendiga, asetades see seadme korpuse vabale alale, mida metall ei takista. Vajutage õrnalt 3–5 sekundit, et antenn kleepuks kindlalt, ilma lõtvumata või kergitavate servadeta.

3. Liidese ühendus: joondage antenni otsas olev IPEX-pistik tahvelarvuti emaplaadi RF-pesaga, seejärel vajutage vertikaalselt alla, kuni see on kindlalt ühendatud. Tagada hea kontakt ilma lahtiste ühenduste või halva kontaktita. See ühenduse paigutus on asjakohane IPEX 4G LTE antenni valimisel ühilduva tahvelarvuti RF-liidese jaoks.

4. Korraldage kaablite marsruut: paigutage antennikaablid korralikult, et vältida liigset tõmbamist, painutamist või kokkusurumist, ning hoidke need eemal soojust tekitavatest kohtadest, nagu aku ja emaplaat, et vältida pikaajalist vananemist ja kahjustusi.

5. Paigaldamise test: kinnitage tahvelarvuti tagakaas tagasi, kinnitage kinnituskruvid, lülitage seade sisse, lubage 4G-võrk, testige Interneti-kiirust ja signaali tugevust ning veenduge, et enne tavapärast kasutamist ei esineks signaalianomaaliaid või katkestusprobleeme.

Ettevõtte taust

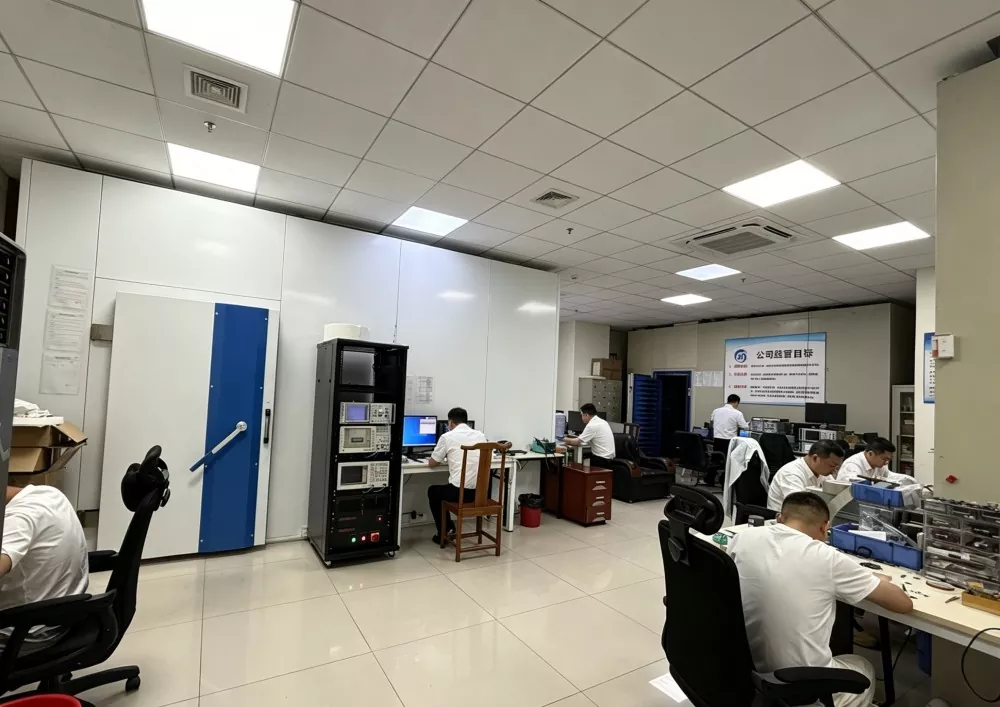

Shenzhen Qianmu Communication Technology Co., Ltd. on sideantennitööstusega tegelenud üle kümne aasta, olles Hiina tootja ja tarnija, kes integreerib antennide uurimis- ja arendustegevuse, hallituse arendamise, suuremahulise tootmise, kvaliteedikontrolli testimise ja müügijärgse toe. Ettevõte on spetsialiseerunud traadita side antennilahendustele, sealhulgas tahvelarvuti 4G andmeantenni toodetele, asjade Interneti antennidele ja sisseehitatud terminaliantennidele. Selle rajatiste hulka kuuluvad tootmistoimingud, tootmisliinid, uurimis- ja arenduslaborid ning testimisseadmed, mis toetavad tootearendust ja kvaliteedikontrolli. Võimalik on korraldada tehasekülastusi ning tootmis- ja kontrolliprotsessid alluvad ettevõtte kvaliteedijuhtimise protseduuridele.

Kõigil põhimeeskonna liikmetel on üle 10-aastane kogemus sideantennide uurimis- ja arendustegevuses ning kogemused signaali kohandamise, impedantsi sobitamise ja erinevate tahvelarvutite sisemiste paigaldusnõuete alal. Meeskond on pakkunud antennilahendusi enam kui 300 digitaalterminali ja tööstusseadmete tootjale üle maailma. Kohandatud lahendused on saadaval vastavalt tootenõuetele ja seadme integreerimistingimustele.

Tootevaliku juhend

Tahvelarvuti 4G LTE antenni valimisel on levinud kaalutlusteks sagedusega ühilduvus, paigaldusruum, pistiku tüüp ja raadiosageduslik jõudlus. Järgmised punktid aitavad kindlaks teha, kas pakutav antenn sobib konkreetse tahvelarvuti projekti jaoks.

• Kontrollige sagedusribade ühilduvust: eelistage antenne, mis katavad vajalikke sagedusribasid. Koduseadmete puhul kontrollige ühilduvust ettenähtud kanderibadega; ekspordiseadmete puhul kinnitage sihtturul kasutatavate sagedusribade tugi. Ribade puudumine võib mõjutada signaali vastuvõttu ja andmejõudlust.

• Kontrollige materjali ja viimistletud kvaliteeti: paindlik FPC 4G antenn sobib sisemiste paigaldusnõuetega, kui on vaja õhukest painduvat aluspinda. Vaadake üle aluspind, juhtiv element ja isolatsioonikate, et teha kindlaks, kas konstruktsioon sobib ettenähtud paigalduskeskkonnaga.

• Kontrollige tegelikke katseparameetreid: vaadake üle saadaolevad katsearuanded ja mõõtmisandmed. Peamised parameetrid hõlmavad võimendust, SWR-i ja impedantsi. Veenduge, et mõõdetud jõudlus vastab sihtseadme ja tööribade nõuetele.

• Kontrollige ühilduvuse mõõtmeid: valige sobivad antenni mõõtmed vastavalt tahvelarvuti siseruumile. Üliõhukeste seadmete puhul kaaluge 0,15 mm paksust konstruktsiooni ja kontrollige saadaolevat kinnitusala, kaabli marsruuti ja vaba ruumi. Paigalduspiirangute lahendamiseks võib arutada kohandatud mittestandardseid suurusi.

• Kontrollige RF-pistikut: IPEX/U.FL-pistik peaks ühtima tahvelarvuti emaplaadi RF-pesaga. Enne tellimist kinnitage pistiku genereerimine, kaabli pikkus ja ühenduse paigutus. Tahvelarvutiprojektide sisemine LTE-antenn võib olenevalt seadme konstruktsioonist vajada erinevat pistikut või kaabli konfiguratsiooni.

• Kontrollige kohandamist ja tarnimisvõimalust: erimõõtmete, kaablipikkuste, pistikunõuete või sageduskonfiguratsiooniga projektide puhul saab kohandatud tahvelarvuti antenni hinnata vastavalt seadme spetsifikatsioonidele. Enne masstootmist kinnitage proovid, testimisnõuded, tootmiskogused ja teostusajad.

• Kontrollige tootja võimalusi: pikaajalise antenni tarnija valimisel võtke arvesse tootja kogemusi, toote testimist, kvaliteedikontrolli, kohandamisvõimalusi ja müügijärgset tuge.

KKK

1. küsimus: kas see tahvelarvuti 4G andmeantenn toetab välisriikide 4G-võrke?

V: Antenn toetab tehnilistes kirjeldustes loetletud sagedusribasid. Ekspordiseadmete puhul võrrelge neid sagedusalasid sihtriigis kasutatavate LTE-sagedusalade ja tahvelarvuti modeminõuetega. Täiendavate sageduskonfiguratsioonide üle võib arutada, kui standardsed spetsifikatsioonid ei hõlma nõutavaid ribasid.

Q2: Kas antenni saab kohandada suuruse, pistiku tüübi ja kaabli pikkuse järgi?

V: Jah. Kohandusvalikud võivad hõlmata antenni mõõtmeid, kaabli pikkust, pistiku tüüpi ja sageduse konfiguratsiooni vastavalt seadme sisemisele struktuurile. Kohandatud tahvelarvuti antenni projekti jaoks esitage saadaolev paigaldusruum, vajalikud LTE-ribad, RF-pistiku üksikasjad ja sihtrakendus, et saaks hinnata ühilduvust.

Q3: Kui pikk on toote garantii? Kuidas kvaliteediprobleeme käsitletakse?

V: Tootel on 1-aastane garantii ja eluaegne hooldusteenus. Kvaliteediprobleemide korral, mis ei ole põhjustatud inimkahjustustest, pakub teatatud teeninduspoliitika tasuta asendus- või ümbersaatmist ning tehnilist tuge kasutusprobleemide lahendamiseks. Tellimuse esitamisel kinnitage kehtivad tingimused.

K4: Kas sagedane painutamine kahjustab painduvat antenni?

V: Toode kasutab painduvat FPC substraati, mis on mõeldud sisepaigaldamiseks. Vältige teravaid volte, korduvat liigset painutamist või survet kiirgavale elemendile ja toitekaablile. Paigaldamisel tuleb järgida antenni mehaanilisi nõudeid, et aidata säilitada selle struktuuri ja raadiosageduslikku jõudlust.

Q5: Mis on minimaalne tellimuse kogus? Kas on võimalik tarnida segapartiisid?

V: Laos olevatel standardtoodetel puudub minimaalne tellimiskogus, toetatud on väikesed segapartiid ja juhuostud. Suured tellimused võivad kvalifitseeruda mitmetasandilisele hinnakujundusele. Enne tellimist kinnitage praegune laovaru, kohandamisnõuded ja tootmise täitmisajad.

K6: Millist pistikut antenn kasutab?

V: Standardliides on IPEX/U.FL universaalne pistik koos kohandatavate terminalivalikutega. Pistikut tuleks kontrollida tahvelarvuti emaplaadi RF-pesaga. IPEX 4G LTE antenni nõude korral kinnitage enne tootmist pistiku genereerimine ja kaabli pikkus.
