Kaasaegsete õiguskaitse- ja välisalvestusseadmete jaoks on usaldusväärne positsioneerimine rohkem kui mugavus – see võib otseselt mõjutada tõendite jälgitavust ja tööohutust.QianmuarendabKerekaamera GPS-antenntööstusliku kvaliteediga GNSS keraamilise antennina kehal kantavatele kaameratele, tõendite kogumise terminalidele, patrullivarustusele ja muudele nõudlikele mobiilseadmetele. Selle GPSi, BeiDou, GLONASSi ja Galileo ühilduvus, RHCP disain ja vastupidav keraamiline struktuur on loodud stabiilse satelliidi vastuvõtu säilitamiseks keerulistes keskkondades.
Kehal kantavas kaameras olev GPS-antenn peab töötama ümber inimese kehaga seotud takistuste, kompaktsete seadmekonstruktsioonide, metallist varjestuse, mobiilside raadiosagedusmoodulite, akude ja muutuvate välistingimuste. Sobiv GNSS-antenn vajab seetõttu enamat kui tavalist satelliidivastuvõttu. See artikkel selgitab, kuidas keraamiline antenni konstruktsioon, ringpolarisatsioon, raadiosageduslike häirete kontroll, laia temperatuuriga materjalid ja õige paigaldus aitavad kaasa stabiilsele positsioneerimisele. Samuti võrreldakse keraamiliste ja paindlike FPC-antennide tehnoloogiaid ning tuuakse välja peamised valiku- ja paigalduskaalutlused professionaalsete kerekaamerate tootjate jaoks.
Sisukord
- Mis on kehakaamera GPS-antenn?
- Miks on GPS-i jõudlus keha kantavate kaamerate puhul oluline?
- Milliseid jõudlustegureid peaksid ostjad hindama?
- Keraamiline GPS-antenn vs. FPC-antenn
- Peamised tehnilised andmed
- Kuidas paigaldada GPS-antenn?
- Tüüpilised rakendused
- KKK
- Järeldus
Mis on kehakaamera GPS-antenn?

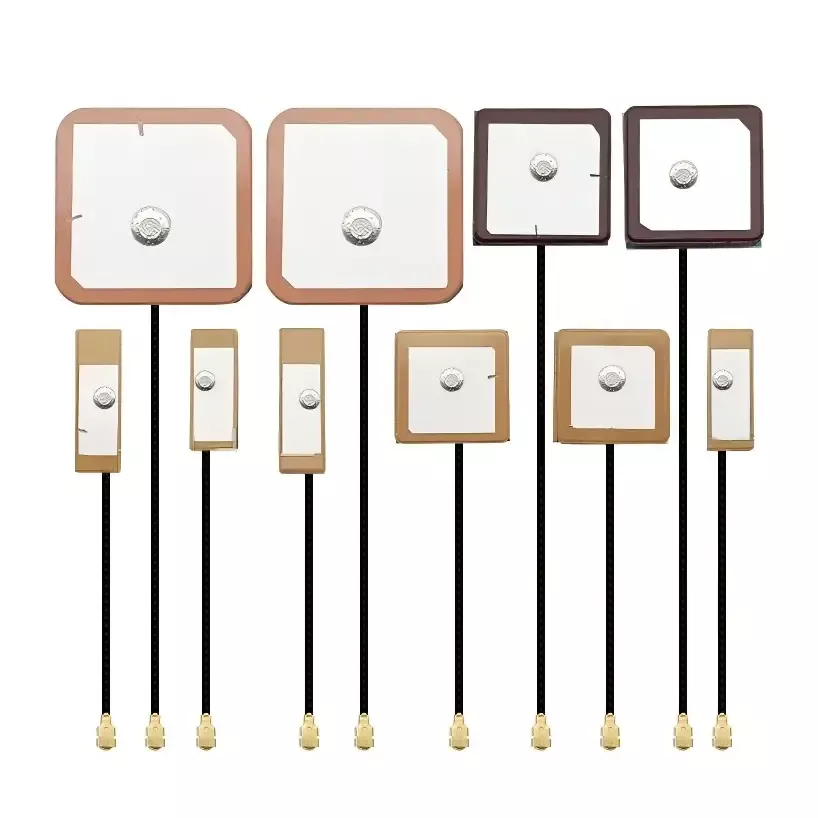

Kerekaamera GPS-antenn on spetsiaalne GNSS-i vastuvõtukomponent, mis on loodud satelliitnavigatsiooni signaalide hankimiseks kehal kantavate kaamerate ja kaasaskantavate tõendite salvestamise terminalide jaoks. Erinevalt üldotstarbelisest GPS-antennist peab see töötama kompaktses korpuses, tegeledes samal ajal keha takistuste, elektrooniliste häirete, liikumise ja muutuva väliskeskkonnaga.
Qianmu lahendus kasutab suure dielektrilise keraamilise plaastri struktuuri ja parempoolset ringpolarisatsiooni (RHCP). Disain toetab GPS L1 sagedusel 1575,42 MHz ja BeiDou B1 sagedusel 1561 MHz, samas kui ühilduvus suuremate satelliitnavigatsioonisüsteemidega võib toetada professionaalseid positsioneerimisrakendusi nii kodu- kui ka rahvusvahelistel turgudel.
Antenn võtab vastu satelliidisignaale ja edastab optimeeritud RF-signaali positsioneerimiskiibistikule. Seejärel saab seade arvutada asukoha, kiiruse, aja ja kõrgusteabe ning seostada asukohaandmed salvestatud heli ja videoga. See loob praktilise seose salvestatud sisu ja sündmuse toimumiskoha vahel.
Miks on GPS-i jõudlus keha kantavate kaamerate puhul oluline?
Kehal kantavaid kaameraid kasutatakse sageli siis, kui töötajad kõnnivad, jooksevad, pööravad, sisenevad hoonetesse või juhivad sõidukeid. Need liigutused loovad keerulisema raadiosagedusliku keskkonna kui statsionaarne GPS-vastuvõtja tavaliselt kogeb.
Stabiilne positsioneerimine võib pakkuda mitmeid praktilisi eeliseid:
- Tõendite jälgitavus:Asukohateavet saab seostada salvestatud materjali ja tegevussündmustega.
- Pideva trajektoori rekordid:Usaldusväärne satelliidivastuvõtt aitab vähendada lünki liikumise jälgimisel.
- Operatiivne teadlikkus:Välimeeskonnad saavad mobiilsete operatsioonide ajal hankida usaldusväärsemat asukohateavet.
- Vähendatud positsioneerimistriiv:Antenni parem jõudlus võib aidata piirata nõrkade või peegeldunud signaalide põhjustatud ebastabiilse asukoha näitu.
- Ülemaailmne kasutuselevõtt:Mitme süsteemi GNSS-i ühilduvus on kasulik erinevatele geograafilistele turgudele mõeldud seadmete puhul.
Seetõttu tuleks tootjate jaoks antenni valimist kaaluda kerekaamera kavandamise varajases staadiumis, mitte käsitleda seda kui viimast komponentide valimist.
Milliseid jõudlustegureid peaksid ostjad hindama?
1. Satelliidisüsteemi ühilduvus
Professionaalseid kehakaameraid võib kasutada erinevates riikides ja töökeskkondades. GPS-i ja BeiDou toetamine koos GLONASSi ja Galileoga võib pakkuda kodu- ja välisturgudele seadmete kavandamisel suuremat paindlikkust.
2. Ringpolarisatsioon
GNSS-satelliitide signaalidel on ümmargused polarisatsiooniomadused. RHCP-antenn on loodud vastama selle signaali omadusele ja võib aidata vähendada teatud peegeldunud ja valesti polariseeritud signaalide mõju. See on eriti kasulik hoonete, sõidukite, metallkonstruktsioonide ja muude peegeldavate pindade puhul.
3. Vastupidavus raadiosageduslikele häiretele
Kaasaegne kerekaamera võib sisaldada 4G/5G sidemooduleid, Wi-Fi-d, protsessoreid, akusid ja muid elektroonilisi vooluringe. Need komponendid võivad luua elektriliselt keeruka keskkonna. Antenni sobitamine ja sobiv füüsiline eraldamine võivad aidata vähendada soovimatut RF-sidumist ja parandada positsioneerimise stabiilsust.
4. Keskkonnakindlus
Professionaalsed seadmed võivad kokku puutuda suvise kuumuse, talvekülma, vibratsiooni, löökide, niiskuse ja pikaajalise välistingimustes töötamisega. Qianmu tööstuskeraamiline disain on ette nähtud töötemperatuurivahemikuks -40 °C kuni +75 °C, toetades rakendusi, kus tarbijatele mõeldud komponendid ei pruugi pakkuda piisavat keskkonnavaru.
5. Mehaaniline vastupidavus
Kehal kantud varustus kogeb korduvat liikumist ja füüsilist käsitsemist. Jäik keraamiline antenni struktuur võib pakkuda paremat mõõtmete stabiilsust kui paindlik struktuur rakendustes, kus mehaaniline vastupidavus on prioriteet.
Keraamiline GPS-antenn vs. FPC-antenn
Kasulikud võivad olla nii keraamilised kui ka FPC-antennitehnoloogiad, kuid nende omadused on erinevad. Õige valik sõltub toote struktuurist, vabast ruumist, keskkonnatingimustest, nõutavast positsioneerimisvõimest ja sihtrakendusest.
| Võrdlustegur | Qianmu keraamiline antenn | Standardne FPC GPS antenn |
|---|---|---|
| Põhimaterjal | Tööstuslik kõrgtemperatuuriline paagutatud keraamika | Paindlik PI-kile |
| Signaali vastuvõtt | Mõeldud tugeva satelliidisignaali saamiseks | Sobib kompaktsete üldotstarbeliste rakenduste jaoks |
| Polarisatsioon | RHCP | Oleneb antenni konstruktsioonist |
| Töötemperatuur | -40°C kuni +75°C | Oleneb konkreetsest mudelist |
| Mehaaniline struktuur | Jäik keraamiline konstruktsioon | Paindlik kilekonstruktsioon |
| Häirete juhtimine | Mõeldud nõudlikesse RF-keskkondadesse | Oleneb rohkem süsteemi paigutusest ja paigaldusest |
| Tüüpiline rakendus | Professionaalsed kerekaamerad ja tööstuslikud terminalid | Kompaktne olme- ja kaasaskantav elektroonika |
Tootjatele, kes arendavad professionaalseid tõendite salvestamise seadmeid, võib keraamiline GNSS-antenn pakkuda kasulikku kombinatsiooni RF jõudlusest, keskkonnakindlusest ja konstruktsiooni stabiilsusest.
Peamised tehnilised andmed
Kehakaamera GPS-antenni hindamisel peaksid insenerid üle vaatama täieliku raadiosagedusliku ja mehaanilise spetsifikatsiooni, mitte keskenduma ainult nimisageduse ühilduvusele.
| Parameeter | Qianmu spetsifikatsioon |
|---|---|
| Toote tüüp | GNSS keraamiline pinnakinnitusantenn |
| Töötavad ansamblid | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarisatsioon | Parempoolne ringpolarisatsioon (RHCP) |
| Iseloomulik impedants | 50Ω |
| VSWR | ≤1,8 |
| Peak Gain | 3,0–3,8 dBi |
| Töötemperatuur | -40°C kuni +75°C |
| Säilitustemperatuur | -45°C kuni +80°C |
| Paigaldamine | SMT paigutus, läbiva auguga jootmine või kohandatud pistikud |
Need spetsifikatsioonid on RF-inseneridele kasulikuks lähtepunktiks. Antenni lõplikku jõudlust tuleks siiski alati kontrollida pärast korpuse kaamera korpusesse integreerimist, sest korpuse materjalid, aku paigutus, PCB paigutus, kaablite marsruut ja läheduses olevad juhtmeta moodulid võivad tegelikku raadiosageduslikku jõudlust oluliselt mõjutada.
Kuidas paigaldada GPS-antenn?
Isegi suure jõudlusega antenn võib ebaõigesti paigaldada. Seetõttu on oluline õige mehaaniline ja raadiosageduslik integreerimine.
Valige sobiv paigaldusasend
Keraamilise kiirguse ala ei tohiks otseselt katta metallkorpuste, patareide ega metallklambritega. Üldjuhul eelistatakse mittemetallist ala korpuse kaamera ülemise osa poole. Qianmu soovitab hoida vähemalt 15 mm kaugusel 4G/5G ja Wi-Fi antennidest, kui toote struktuur seda võimaldab.
Järgige õigeid jootmisprotseduure
Pin-tüüpi antennide puhul peaksid jooteühendused olema terviklikud ja kindlad. SMT-toodete puhul peaks antenn olema õigesti joondatud ja paigaldatud vastavalt soovitatud PCB protsessile. Vältida tuleks liigset mehaanilist survet, sest keraamilised komponendid võivad ebaõige käsitsemise tõttu kahjustuda.
Juhtkaabli ja toiteliini marsruutimine
Antennikaablid tuleb hoolikalt juhtida, et vähendada tarbetut ühendamist elektriliinide ja kõrge vooluahelatega. Vajadusel võib isolatsioonimaterjale kasutada ka antenni isoleerimiseks tugevate elektriliste häirete allikatest.
Testige kogu seadet
Laboratoorsete komponentide testimine on oluline, kuid see ei tohiks asendada täielikku masina kontrollimist. Pärast kokkupanekut peaksid tootjad hindama külmkäivitusega ja kuumkäivitusega satelliidi hankimist, positsioneerimise täpsust, satelliitide loendust ja trajektoori järjepidevust realistlikes välistingimustes.
Millised rakendused saavad kasutada kehakaamera GPS-i antenni?
Professionaalne GNSS-antenn võib toetada laia valikut mobiilseid salvestus- ja positsioneerimisseadmeid, sealhulgas:
- 4G/5G õiguskaitseorganite kehakaamerad
- Politsei ja liiklusjärelevalve salvestusterminalid
- Linnamajanduse ja teedevalitsuse kehakaamerad
- Tuletõrjeteenistuse audiovisuaalsed tõendid
- Plahvatuskindlad ja sisemiselt ohutud salvestusklemmid
- Kaevandus- ja naftakeemia kontrolliseadmed
- Jõukontrolli ja raudteepatrulliseadmed
- Välisülevaatuse ja välitööde terminalid
- Ekspordile orienteeritud mitmeribalised kehal kantavad kaamerad
GNSS-vastuvõtu, kompaktse integratsiooni ja keskkonnakindluse kombinatsioon muudab selle antennitehnoloogia eriti asjakohaseks professionaalsete seadmete jaoks, mis peavad pidevalt töötama väljaspool kontrollitud sisekeskkonda.
KKK
1. Milliseid satelliidisüsteeme Body Cam GPS Antenna toetab?
Antenn on konstrueeritud GPS L1 ja BeiDou B1 sageduste ümber ning toetab mitmesüsteemseid GNSS-i rakendusi, mis hõlmavad GPSi, BeiDou, GLONASSi ja Galileo.
2. Miks on RHCP GNSS vastuvõtu jaoks oluline?
RHCP ehk parempoolne ringpolarisatsioon ühtib tavaliste GNSS-satelliitide signaalide polarisatsiooniomadustega. See võib aidata parandada vastuvõtu järjepidevust ja vähendada mõne peegeldunud või valesti polariseeritud signaali mõju.
3. Kas antenn võib töötada äärmuslikel temperatuuridel?
Määratud töötemperatuuri vahemik on -40°C kuni +75°C, mistõttu sobib antenn paljudele nõudlikele välis- ja tööstusrakendustele.
4. Kas antenni saab kohandada uue kehakaamera disaini jaoks?
Jah. Algse tootjana saab Qianmu toetada kohandatud antenni arendamist vastavalt seadme struktuurile, töösagedusele, paigaldusnõuetele, pistiku konfiguratsioonile ja raadiosagedusliku jõudluse eesmärkidele.
5. Kui suur kliirens peaks säilima 4G/5G ja Wi-Fi antennide vahel?
Kui toote struktuur seda võimaldab, on soovitatav minimaalne vahekaugus olla 15 mm. Lõplik kaugus tuleks kinnitada RF-testiga, kuna korpuse geomeetria ja sisemine elektroonika võivad antenni optimaalset asendit muuta.
6. Kas pärast antenni paigaldamist on vaja katsetada välitingimustes?
Jah. Seadme täielik välikatsetamine on tungivalt soovitatav. Insenerid peaksid pärast antenni lõplikku korpusesse integreerimist kontrollima satelliidi leidmist, positsioneerimise täpsust, külm- ja kuumkäivitust ning trajektoori järjepidevust.
Järeldus
Usaldusväärne GNSS-antenn on professionaalse kehas kantava kaamera oluline komponent, sest positsioneerimisjõudlus mõjutab asukoha täpsust, tõendite jälgitavust ja töökindlust. Keraamiline konstruktsioon, RHCP polarisatsioon, mitme süsteemi GNSS-i ühilduvus, häirete kontroll ja laia temperatuuri jõudlus võivad pakkuda tugevama aluse nõudlikele kehakaamerarakendustele.
Qianmu ühendab antennide uurimis- ja arendustegevuse, tootmise, RF-testimise ja kohandatud tootmise, et toetada kehakaamerate tootjaid ja süsteemiintegraatoreid. Projektide jaoks, mis nõuavad kohandatud sagedusribasid, mõõtmeid, pistikuid, paigaldusstruktuure või RF optimeerimist, uurige Body Cam GPS Antenna lahendust javõtke meiega ühendusttehnilise konsultatsiooni, näidiste ja kohandatud antenni väljatöötamise jaoks.
