Jagatud rattaantenn

Shared Bike Antenna on spetsiaalne IoT RF-antenn, mis on spetsiaalselt loodud integreerimiseks jagatud jalgrataste ja e-jalgrataste nutika luku korpusesse. See ei nõua välist kokkupuudet väljaspool seadme korpust, selle asemel asetatakse see otse luku PCB ümber või lukukorpuse reserveeritud siseruumi. Nutikate lukkude piiratud siseruumi ja metallkorpuste, akude, mootorite ja emaplaadi komponentide tekitatud elektromagnetiliste häirete tõttu nõrgestab tavapäraste valmis siseantennide signaal paigaldamisel märkimisväärselt. See toob kaasa hilinenud sõidukite aruandluse, positsioneerimise triivi, ebatavalise unerežiimi energiatarbimise ja lõppkokkuvõttes suuremad hoolduskulud. Qianmu Communicationsi antenn on spetsiaalselt optimeeritud ja häälestatud lukukorpuste sees oleva keeruka elektromagnetilise keskkonna jaoks, tagades stabiilse side ja positsioneerimissignaali väljundi piiratud, suletud õõnsustes. See toimib ühiskasutatavates kaherattalistes sõidukites nutikate lukulahenduste tugikomponendina.

Tööpõhimõte

1. Nutiluku emaplaat väljastab oma RF-pordi kaudu RF-signaali, mis edastatakse toitekaabli kaudu kiirguse saamiseks jagatud jalgratta sisseehitatud antennile.

2. Kiirgusüksus muudab elektrisignaalid elektromagnetlaineteks, mis tungivad läbi plastikust lukukorpuse ja kiirgavad väljapoole, edastades sõiduki asukoha, luku oleku, aku taseme ja veateabe pilvepõhisele haldusplatvormile.

3. Saate tugijaamast kaugjuhtimisega avamis- ja lukustuskäsklusi, teisendada õhus levivad elektromagnetlained tagasi elektrilisteks signaalideks ja edastada need emaplaadile;

4. Takistust häälestatakse sisemiste metalli- ja akuhäirete kõrvaldamiseks, standardse 50 Ω impedantsi säilitamiseks kitsastes ruumides, kajakadude vähendamiseks, ebanormaalse energiatarbimise pärssimiseks ja seadme liitiumaku tööea pikendamiseks.

Ühildub toetatud seadmetega

· NBIoT Smart Bike Lock

· 4G Cat.1 jagatud elektrijalgratta keskluku emaplaat

· Sisemine IoT suhtlusmoodul jagatud elektriliste tõukerataste jaoks

· Ühised tõukerattad ja liikumisseadmed koos sisseehitatud sideterminalidega

· Väike väli IoT lukk, kapilukk sisseehitatud mooduliga

Toote põhitehnoloogia

1. Kaviteedi häiretevastane häälestusdisain: spetsiaalselt kalibreeritud kajavabas kambris, et kõrvaldada elektromagnetilised häired sisemistest metallkorpustest, liitiumakudest ja nutikate lukkude trükkplaatidest. See säilitab stabiilse kiirgusjõudluse isegi kitsastes suletud ruumides, vältides tõhusalt luku sisekeskkonnast tingitud signaali kõikumisi.

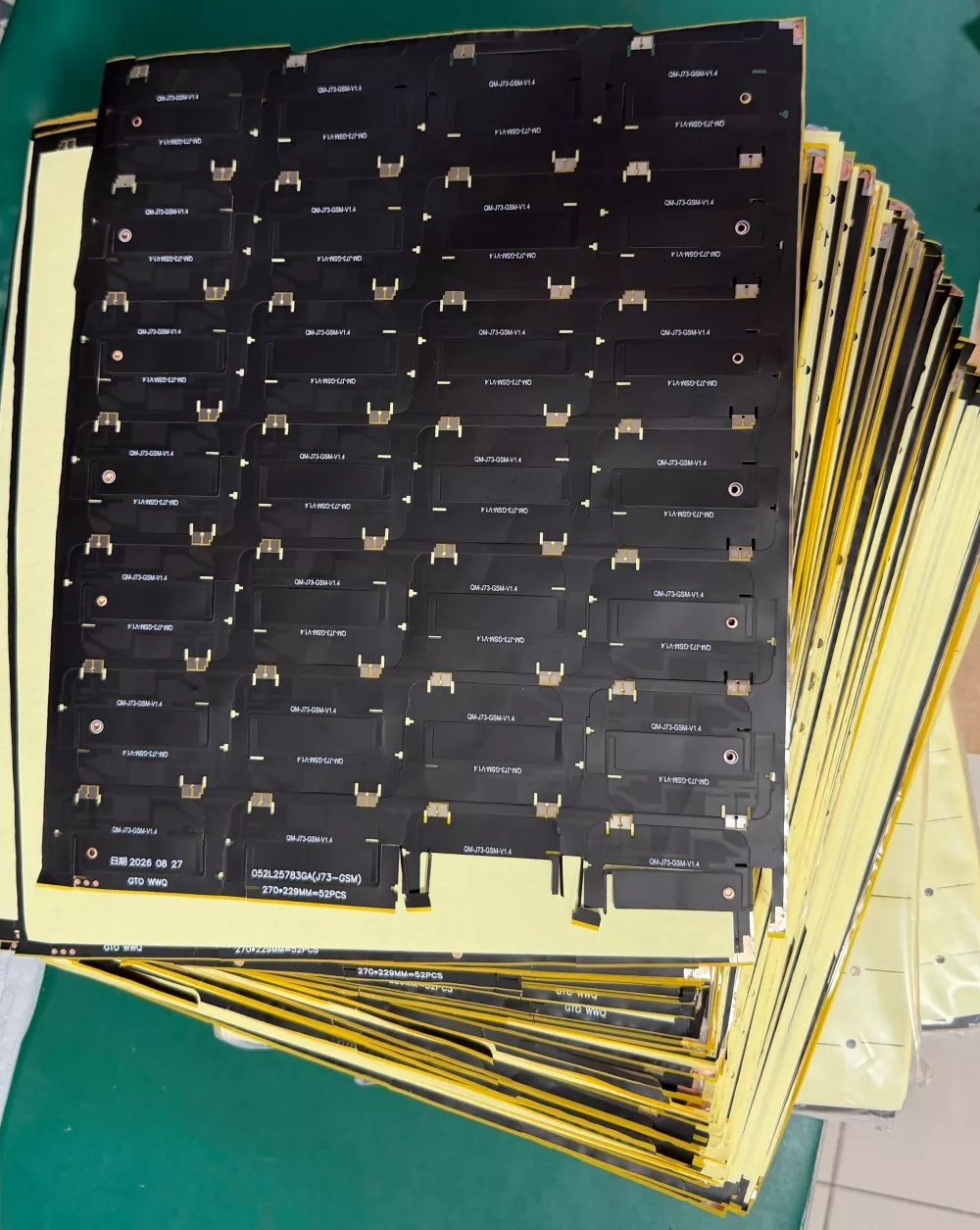

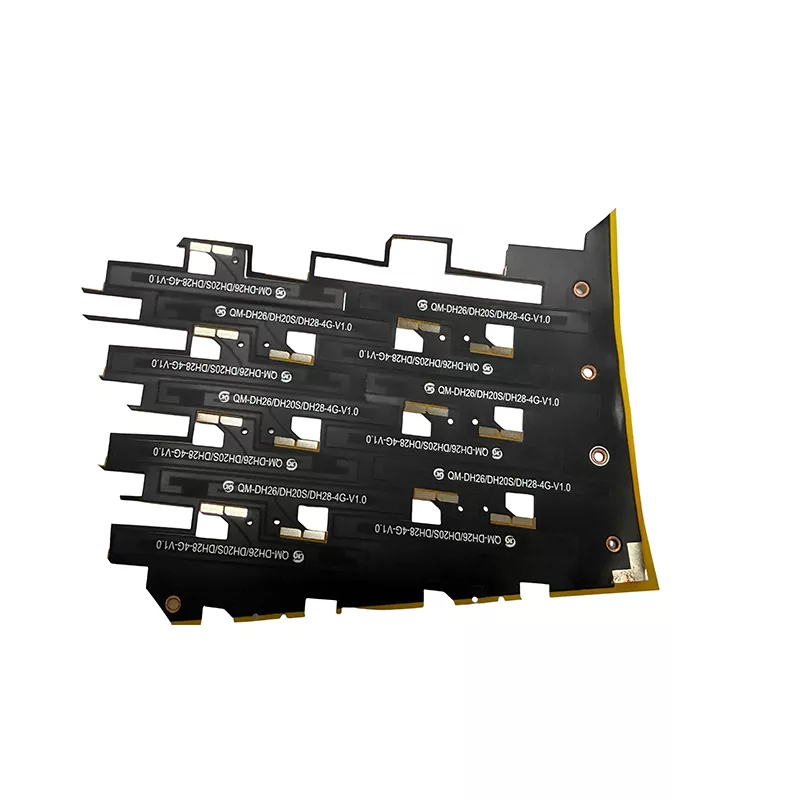

2. Kompaktne ja õhuke disain, mis sobib ideaalselt kitsastes kohtades lukkude sees: saadaval mitmes suuruses ja konfiguratsioonis, paindlike FPC-, keraamiliste, vedru- ja PCB-antennivalikutega, mis sobivad erinevate sisemiste lukumõõtmetega. See võtab minimaalselt õõnsusruumi, mistõttu on ehitusinseneridel lihtne disainilahendustesse integreerida.

3. Vibratsiooni- ja väsimusvastased omadused. Jagatud jalgrattad puutuvad sageli kokku konarlike teedega ja pikaajalise vibratsiooniga, mis võib kergesti põhjustada toitejuhtme purunemise või jooteühenduse eraldumise. Jagatud jalgrattaantenn sisaldab pinget puhverdavat tugevdust kaabli väljalaskepunktis ja paindlik FPC-versioon sisaldab täiendavaid terasest tugevdusplaate. Pärast 500-tunnist simuleeritud teevibratsiooni töökindluse testimist vähendab see oluliselt tootmisdefekte, nagu näiteks purunenud juhtmed.

4. Madala võimsusega RF optimeerimine: RF-lingi kadumise optimeerimine vähendab seadme edastusvõimsuse tarbimist keerulistes sisekeskkondades, vähendab süsteemi üldist energiakasutust, pikendab üksikute sõidukite akuvahetustsükleid ja vähendab kohapealse hoolduse sagedust.

5. Paindlikud kohandamis- ja arendusvõimalused: saab spetsiaalselt häälestada vastavalt kliendi korpuse mõõtmetele ja sisemiste komponentide paigutusele; toetab ühtset sidet või integreeritud kahefunktsiooniga antenne, mis ühendavad side ja GNSS-i positsioneerimise; kaabli pikkus, pistiku tüüp ja töösagedusriba on kõik reguleeritavad.

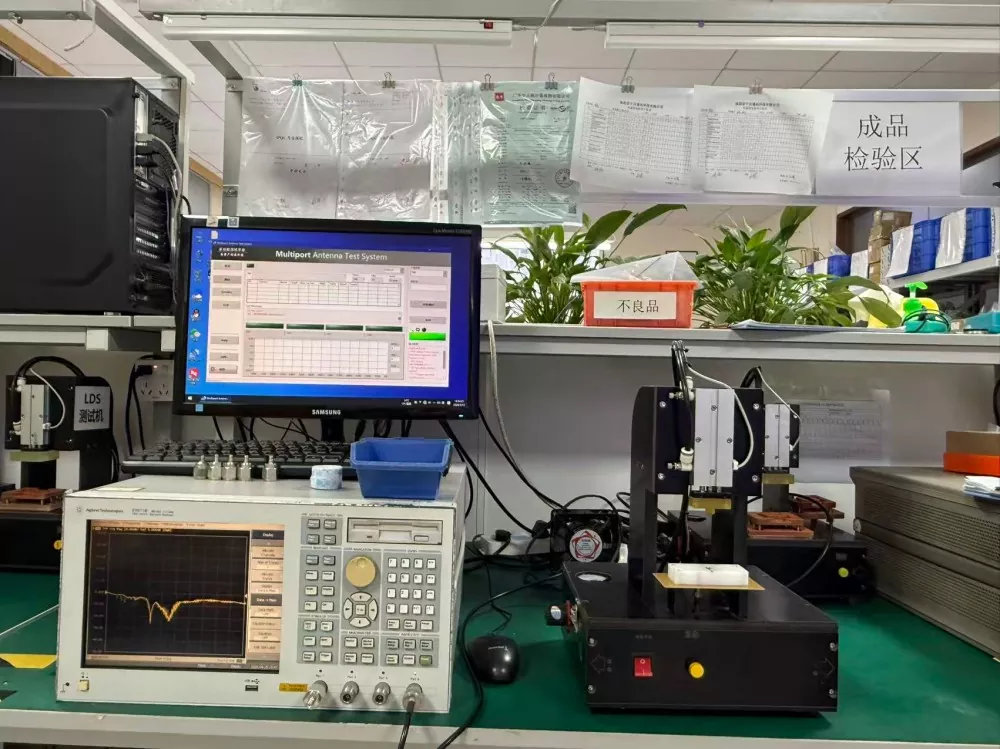

6. Kvaliteet on jälgitav ja kontrollitav: iga tootepartii säilitab mikrolaine kajavaba kambri testimise aruanded ja proovide võtmise vananemiskatsete protokollid. Projekti hulgitarnimise korral saab saadetisega koos esitada tegelikud mõõtmisandmed, et täita projekti vastuvõtmise nõudeid. Sõltumatu uurimis- ja arendustegevusega tarnijana saame proovietapis tarnida mitu prototüübi iteratsiooni.

Kuidas valida jagatud jalgrattaantenn

1. Täpsustage sagedusribasid ja funktsionaalseid nõudeid: kontrollige, kas projekt on NB-IoT või 4G Cat.1 ja kas on vaja integreeritud Beidou-GPS-i topeltpositsioneerimist. Ühised jalgrattaantennid, millel on identne välimus, kuid mittevastavad sagedusribad, põhjustavad lukkude sees kasutamisel kehva tegeliku jõudluse.

2. Hinnake sisemise õõnsuse keskkonda: arvestage siseruumi suurust, ümbritsevaid metallkomponente ja aku paigutust. Ärge tuginege ainult antenni komponentide parameetritele; tegelikud mõõtmised tuleb läbi viia pärast korpuse täielikku kokkupanemist, kuna tühja plaadi andmed ei saa kajastada tegelike projektide tegelikku jõudlust.

3. Kinnitage eelnevalt konstruktsiooninõuded: saadaoleva ruumi mõõtmed, paigaldus- ja kinnitusviis, pistiku mudel ja lubatud kaabli pikkus, et vältida komponentide ostmist, mida ei saa kokku panna.

4. Eelistage RF-häälestusvõimalustega tootjaid. Müügil olevad üldtooted ei pruugi teie luku korpusega ühilduda; füüsiline tehas saab ümber häälestada ja optimeerida spetsiaalselt teie lukuõõnsuse jaoks, samas kui kauplejad ei suuda tavaliselt õõnsuse tasemel optimeerimist saavutada.

KKK

K1: Kas suurem antenni võimendus tähendab alati paremat jõudlust?

V: Ei. Sisseehitatud antennid asuvad kitsas metallõõnsuses; lihtsalt suure võimenduse taotlemine võib põhjustada impedantsi mittevastavust, mis omakorda põhjustab üldise energiatarbimise järsu suurenemise. Jagatavate jalgrataste puhul peab sisseehitatud antenn tasakaalustama mitut tegurit, sealhulgas õõnsuse keskkonda, energiatarbimist, löögikindlust ja suurust, mis nõuavad sobitamist ja häälestamist vastavalt teie luku korpuse konstruktsioonile.

Q2: Millised on sisseehitatud antennide eelised ja puudused võrreldes väliste antennidega?

V: Sisseehitatud antennide eelised: puhas seadme välimus ilma katmata komponentideta, välistades väliste antennidega seotud kahjustuste, purunemise või kadumise ohu. Puudused: lukukorpuse sisemiste metallosade suurem häire, mis nõuab antenni häälestamisel suuremat täpsust. Kui teie projekt hõlmab laiaulatuslikku kasutuselevõttu kõrghoonetes või maa-alustes garaažides, on põhjalik kohapealne testimine ja hindamine hädavajalik.

K3: Kas saame luua 4G side + GPS BeiDou kahefunktsioonilise jagatud jalgrattaantenni?

V: Toetatud. Integreeritud kahe antenniga disain vähendab sisemist juhtmestikku ning pistikuid ja kaableid saab vastavalt vajadusele kohandada.

Q4: Mis on toote garantiipoliitika?

V: Tavapärase paigalduse ja kasutamise korral anname garantii toote enda elektririkketele, mis ei ole tingitud inimkahjustustest. Garantii ei hõlma aga probleeme, mis tulenevad ebaõigest paigaldamisest, kaablite jõulisest tõmbamisest või kokkusurumise ajal tekkinud kahjustustest. Pakume ka paigaldusjuhiseid, mis aitavad selliseid probleeme vältida.
