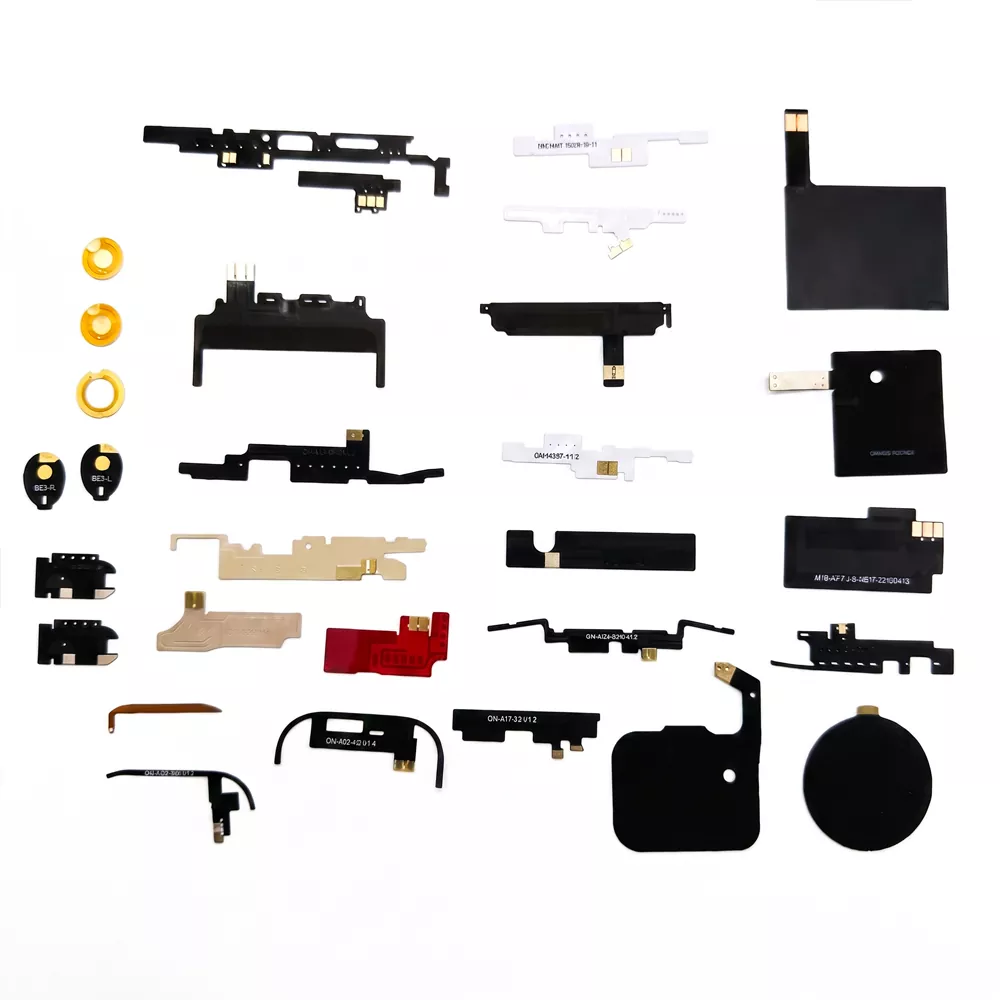

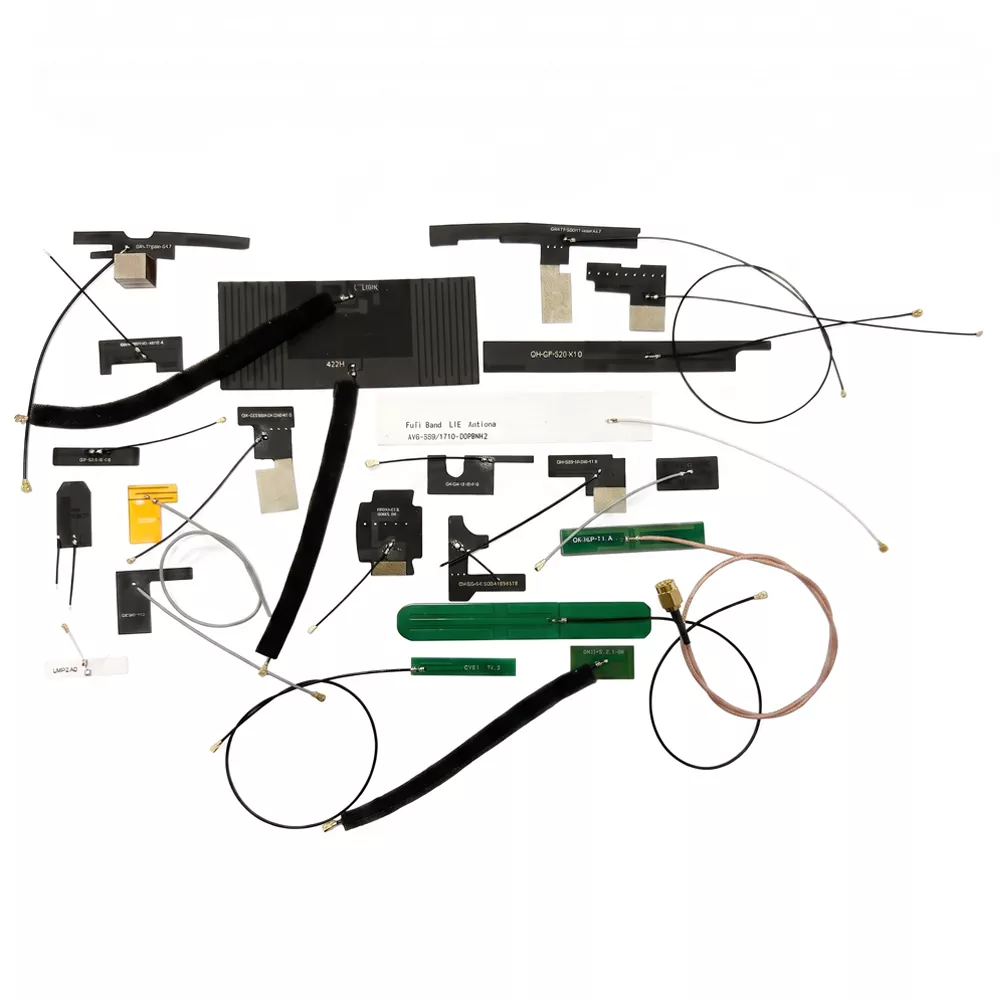

Paindlik trükiahela antenn (FPC)

Mis on FPC antenn?

FPC-antenn ehk Flexible Printed Circuit Antenna (FPC) kasutab substraadina painduvaid PI- ja PET-kilesid ning on valmistatud söövitamise ja trükkimise teel antenniahelate loomiseks. Sellel on kerged, õhukesed, painduvad ja painduvad omadused, mis võimaldavad sellel kohanduda kõverate pindadega. Selle paksus jääb vahemikku 0,03–0,2 mm ja kaal alla 1 grammi. Antenn suudab edastada ja vastu võtta traadita signaale ning ühildub selliste protokollidega nagu WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT ja LoRa, mis katavad 2,4 GHz, 5 GHz ja 5,8 GHz sagedusribasid. Qianmu Communications on professionaalne FPC-antennide tootja, kellel on aastatepikkune sügav tööstuskogemus. Meil on kolm mikrolaineahju kajavaba kambrit ja meil on rohkem kui kümme teadus- ja arendustööga tegelevat töötajat, mis võimaldavad meil pakkuda ühtseid teenuseid – alates antennilahenduse kavandamisest kuni masstootmiseni.

Peamine müügiargument

Üliõhuke ja paindlik, ruumis vaba.

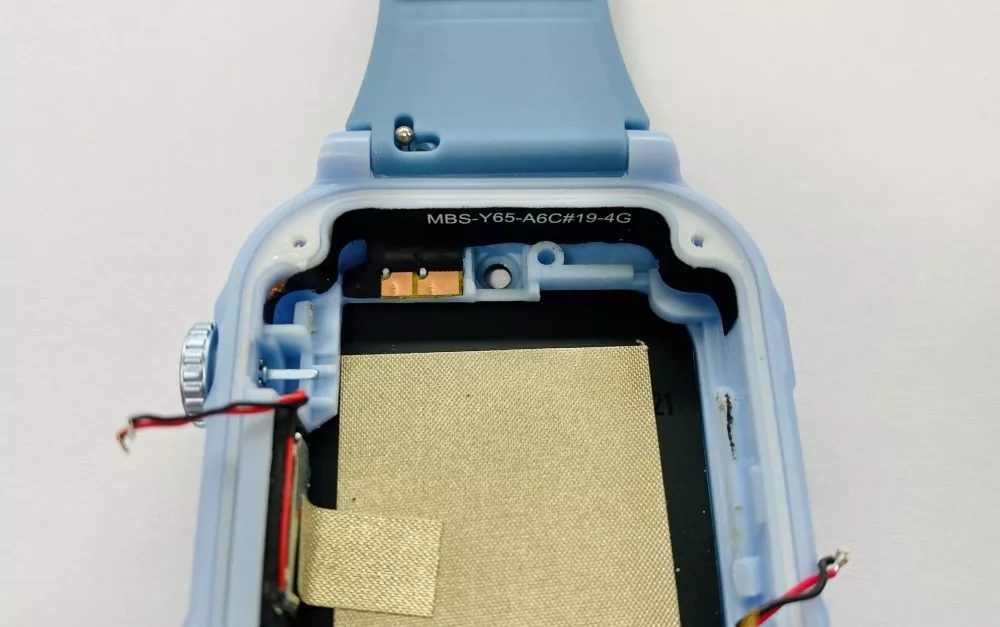

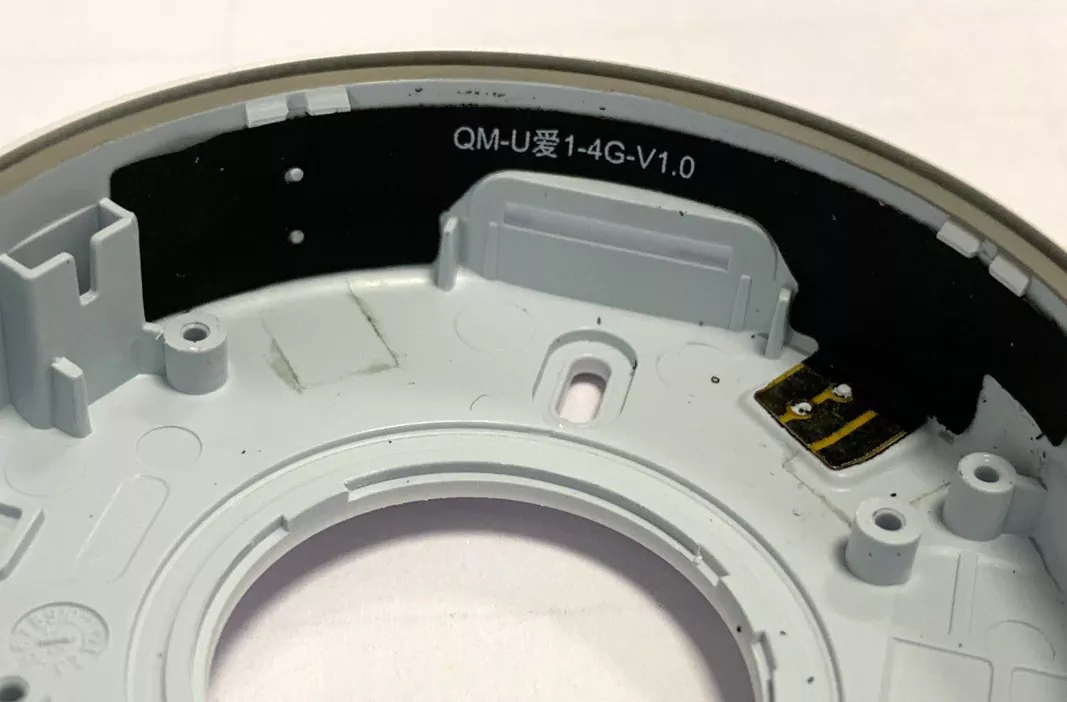

Flexible Printed Circuit Antenna (FPC) paksus on vaid 0,03–0,2 mm ja seda saab omavoliliselt painutada või voltida. Seda saab painutada 90° piki seadme sees oleva õõnsuse siseseina, mis sobib ideaalselt erinevate keerukate konstruktsioonilahendustega. Olenemata sellest, kas seadme korpus on tasane või kumer, saab FPC antenni hõlpsalt selle pinnaga ühtlustada.

Mitmeribaline lairiba leviala

Toetab mitut sideprotokolli, sealhulgas 4G/5G, täisriba WiFi, Bluetooth, GPS/GNSS, LoRa ja NFC.Ühekiibiline FPC-antenn võib katta sagedusribasid vahemikus 700 MHz kuni 2700 MHz või isegi laiemaid. Mitmerežiimiliste ja mitme sagedusega seadmete sidevajaduste rahuldamiseks.

Kerge disain

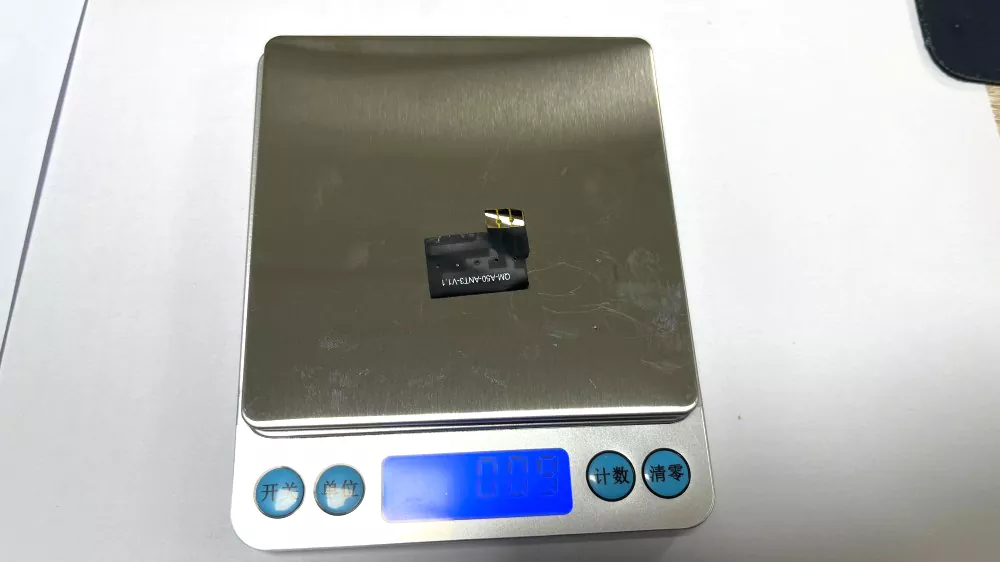

FPC antenn kaalub alla 1 grammi. Rohkem kui 50% kergem kui traditsioonilised metallantennid. Kaalutundlike toodete (nt kantavad seadmed ja droonid) jaoks on FPC antennid parim valik.

Kasutusvalmis kohe karbist välja võttes, lihtne kokku panna.

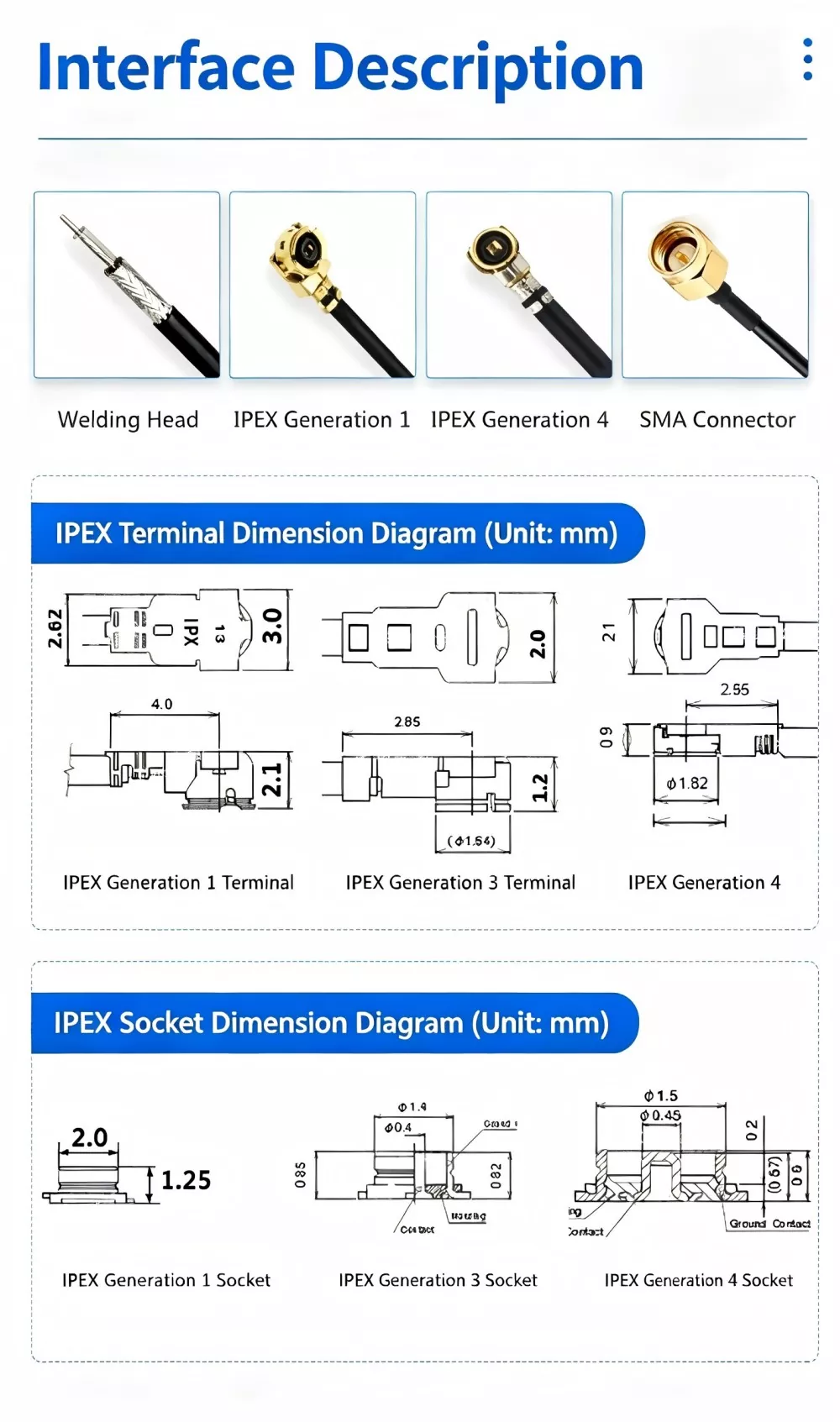

Sisaldab standardset 3M 300LSE kleepuvat aluspinda, mis võimaldab kiiret eemaldamist ja kleepimist 2 minutiga. Saadaval IPEX, U.FL, MHF4 ja muude pistikuvalikutega.

Olulised märkused antenni paigaldamise kohta

1. Hoidke metallpindadest eemal

Ärge paigaldage antenni otse metallpindadele või nende lähedale, kuna see võib mõjutada impedantsi sobitamist, muuta kiirgusmustrit ja vähendada antenni üldist tõhusust.

2. Vältige liigset painutamist

Ärge painutage ega murdke antenni paigaldamise ajal üle, kuna liigne deformatsioon võib kahjustada sisejuhti ja mõjutada negatiivselt raadiosageduslikku jõudlust.

3. Tagada turvaline paigaldamine

Kinnitage antenn paigaldamise ajal kindlalt ja ühtlaselt, et vältida deformatsiooni, mis võib mõjutada kiirguse jõudlust ja signaali stabiilsust.

4. Hoidke antenni ümber piisavalt vaba ruumi

Jätke antenni kohal ja mõlemal küljel vähemalt 5 mm vaba ruumi. Optimaalse jõudluse tagamiseks vältige metallosade, kiirete signaalijälgede või suurte vasest alade paigutamist antenni lähedusse.

5. Käsitsege kokkupaneku ajal ettevaatlikult

Kuigi antennil on paindlik struktuur, on FPC materjalil piiratud mehaaniline tugevus. Paigaldamise ja kokkupaneku ajal vältige liigset tõmbamist, väänamist või lööki.

6. Hoida kuivas keskkonnas

Vältige antenni hoidmist kõrge temperatuuriga või kõrge õhuniiskusega keskkondades. Stabiilse elektrilise jõudluse ja pikaajalise töökindluse säilitamiseks hoidke toodet kuivana.

Kvaliteedikontroll ja testimine

Qianmu Communications rakendab ranget kvaliteedijuhtimist kogu tootmisprotsessi vältel, hõlmates tooraine kontrolli, tootmise jälgimist ja valmistoodete testimist.

Sissetuleva materjali kontroll

Kõik sissetulevad materjalid, sealhulgas FPC-substraadid, vaskfooliumid, liimid ja pistikud, läbivad töökindluse ja järjepidevuse tagamiseks range kvaliteedikontrolli.

AOI optiline kontroll

Automatiseeritud optilist kontrolli (AOI) kasutatakse antenniahela marsruudi täpsuse, jooteühenduste kvaliteedi ja toote välimuse kontrollimiseks, et vältida tootmisdefekte.

RF jõudluse testimine

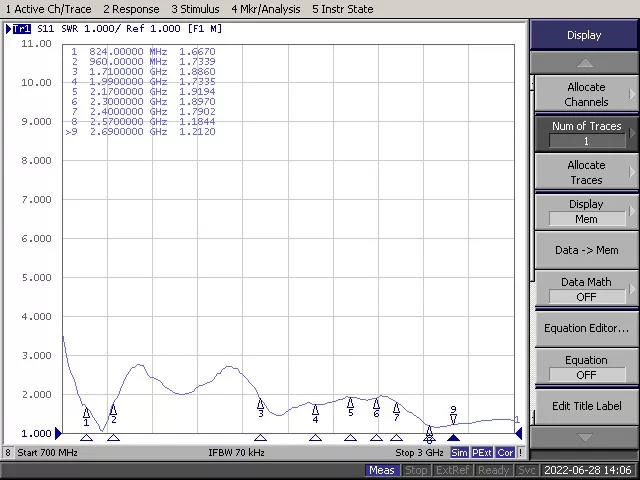

Peamisi raadiosageduslikke parameetreid, sealhulgas pinge püsilaine suhet (VSWR), võimendust ja kiirgusmustrit, testitakse professionaalses pimekambrikeskkonnas, et tagada antenni jõudluse vastavus nõuetele.

Keskkonnakindluse testimine

Antennid läbivad mitmesuguseid töökindluskatseid, sealhulgas kõrge ja madala temperatuuriga tsüklikatseid, niiskuskatseid, paindeea katseid ja muid keskkonnamõju hindamisi.

Partii järjepidevuse haldus

Range tootmiskontroll tagab iga tootepartii ühtlase jõudluse ja stabiilse kvaliteedi.

Professionaalne antenni tootmise kogemus

Qianmu Communications on üle kahe aastakümne olnud pühendunud terminaliantennide tööstusele, keskendudes traadita side terminali antennide uurimis- ja arendustegevusele, tootmisele ja müügile. Meie tooteid kasutatakse laialdaselt mobiilsideseadmetes, sealhulgas nutitelefonides, tahvelarvutites, mobiilimaksesüsteemides, droonides, juhtmeta laadimisseadmetes, autodes, tugijaamades ja kantavates seadmetes.

Kuidas valida FPC antenni

1. Kinnitage töösagedus

Tehke kindlaks juhtmevabad tehnoloogiad, mida teie seade vajab, nagu 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa või NFC. Valige antenn, mis toetab kõiki vajalikke sagedusribasid.

2. Hinnake saadaolevat paigaldusruumi

Mõõtke seadme sees vaba ruumi, sealhulgas pikkus, laius ja paigaldusasend. Tänu oma paindlikule struktuurile ja kohandatavatele mõõtmetele sobivad FPC-antennid hästi kompaktsete või ebakorrapärase kujuga korpustesse.

3. Kontrollige RF-pistiku tüüpi

Kontrollige PCB-l kasutatavat RF-pistikut (nt IPEX, U.FL või MHF4). Usaldusväärse raadiosagedusliku jõudluse tagamiseks peab antenni pistik ühtima mooduli liidesega.

4. Vaadake üle peamised raadiosageduslikud parameetrid

· Võimendus: valige sobiv võimendus vastavalt rakendusele ja installikeskkonnale.

· VSWR: impedantsi hea sobitamise jaoks on üldiselt soovitatav väärtus alla 2,0.

· Tõhusus: kõrgem efektiivsus aitab parandada edastusjõudlust ja vastuvõtja tundlikkust.

· Takistus: standardne RF-takistus on 50Ω ja peaks ühtima RF-mooduliga.

5. Kaaluge kohandamisvõimalusi

Kui standardtooted ei vasta teie disaininõuetele, valige FPC-antenni tootja, kes pakub kohandamisteenuseid, sealhulgas antenni mõõtmeid, kaabli pikkust, pistiku tüüpi ja RF-häälestust.

6. Hinnake tarnija võimalusi

Valige FPC-antenni tarnija, kellel on väljakujunenud kvaliteedijuhtimissüsteem, raadiosagedusliku inseneri teadmised ja usaldusväärsed tootmisvõimalused, et tagada toote ühtlane kvaliteet ja pikaajaline tarne.

KKK

K1: Kuidas valida FPC antenni ja PCB antenni vahel?

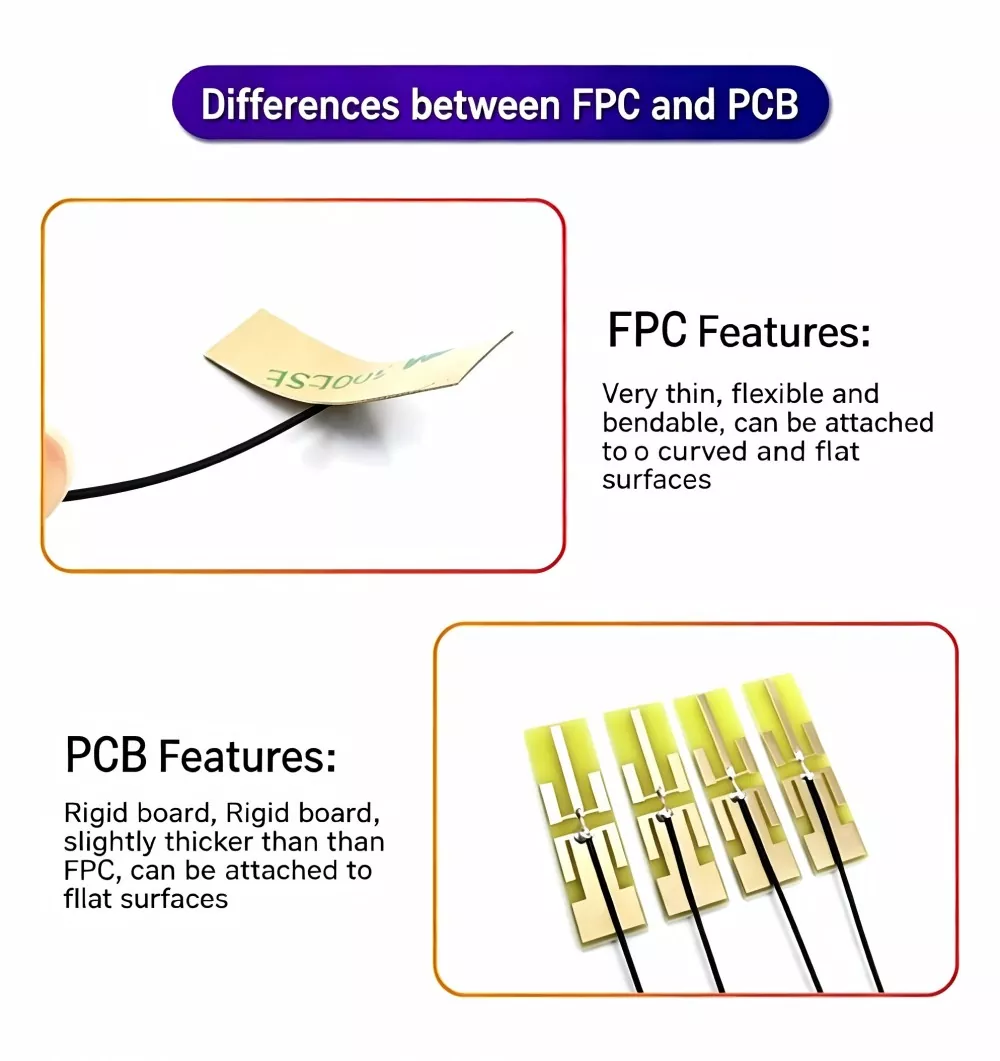

V: FPC on paindlik ja painutatav, sobib ideaalselt kõveratesse kitsastesse kohtadesse – eelistatud kergete õhukeste seadmete jaoks. PCB jäik, sobib ainult tasasele pinnale; valige see valik, kui teie eelarve on piiratud ja teil on piisavalt ruumi.

Q2: Milliseid sagedusribasid FPC antenn toetab?

V: Qianmu Communicationi FPC-antennid katavad sagedusi 13,56 MHz NFC kuni 6 GHz 5G, toetades traadita tehnoloogiaid, sealhulgas 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa ja ZigBee.

Q3: Mis on FPC antenni töötemperatuur?

V: -45 ℃ kuni +85 ℃, mis vastab tööstusliku kasutuse standarditele.

Q4: Millised on erinevused IPEX-, U.FL- ja MHF4-pistikute vahel?

V: Kõik on miniatuursed RF-pistikud, mõõtmetega U.FL > MHF4. MHF4 on veelgi väiksem ja seda kasutatakse tavaliselt 5G rakendustes; valige lihtsalt pistik emaplaadi liidese spetsifikatsioonide põhjal.

K5: Kas see toetab väikese partii kohandamist?

V: Pakume tuge ja saame hakkama kogu tellimisprotsessiga – alates skeemi kavandamisest ja prototüüpimisest kuni väikese- ja suuremahulise tootmiseni.
