Lora antenn

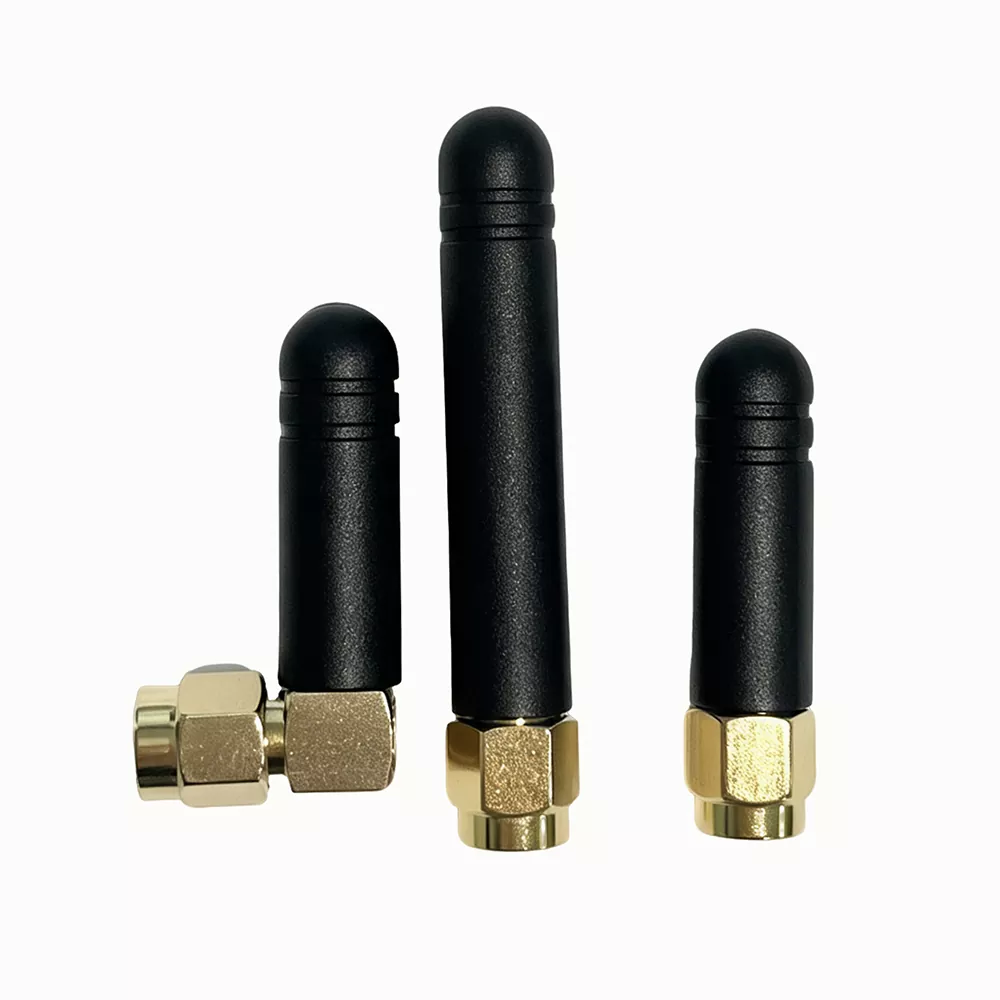

LoRa Antenna on 433MHz ja 868–920MHz tööstuslik IoT RF-väline varrasantenn, mis on loodud pikamaa hajaspektriga side jaoks.

See antenn, mille on välja töötanud Qianmu Communication, kasutab jagatud välist vardakonstruktsiooni, mida saab paindlikult paigaldada seadme korpustele, postidele ja karpidele, vähendades seeläbi metallist kestadest, seintest ja emaplaatidest põhjustatud signaali varjestuse kadu.

See kasutab ühes tükis vormitud puhtast vasest ostsillaatorit ja ilmastikukindlat PVC-korpust, mis katab täpselt 433MHz madala riba ja globaalse 868–920MHz ISM-riba.

Stabiilse partii jõudlusega LoRa Antenna sobib pikamaa väikese võimsusega IoT võrguprojektide jaoks.

Tööpõhimõte

Qianmu Communication 433/868–920MHz LoRa antenn kasutab segmenteeritud resonantsostsillaatori konstruktsiooni, mis on kombineeritud mitmesuunalise RF-kiirgusega, et saavutada signaali pikamaa edastamine ja vastuvõtmine.

Sisemine struktuur sisaldab RF-pistikut, impedantsi sobitamise ostsillaatorit, isolatsioonivarjestuskihti ja veekindlat kaitsekest. Kõiki jõudlusparameetreid testib ettevõtte RF-labor, kasutades vektorvõrgu analüsaatorit.

1. Kaheribaline segmenteeritud resonantskujundus

Antennis on kaks sõltumatult sobitatud ostsillaatorit madala sagedusega 433 MHz ja ISM sagedusala 868–920 MHz jaoks. Mõõdetud täisriba VSWR on ≤1,3, tagades stabiilse resonantsi mõlemas sagedusvahemikus.

Üks antenn toetab kahte peavoolu LoRa sideriba, ilma et oleks vaja eraldi inventari.

2. 360° Omnidirectional Radiation Design

Sümmeetriline vardakujuline ostsillaatori struktuur tagab ühtlase horisontaalse kiirguse kõikumisega ≤1dB ja vähendab signaali pimealasid.

Sama edastusvõimsuse korral on avatud alal mõõdetud edastuskaugus 2,8 korda pikem kui seadme sisseehitatud antenni oma, toetades mitmesuunalist seadmete võrku ilma signaali tasakaalustamatuseta.

3. Metallist varjestus ja häiretevastane struktuur

Antenni alusesse on integreeritud vasest varjestusrõngad, et vähendada lüüsi põhiplaatide, tööstusmootorite ja toitekaablite elektromagnetilisi häireid.

Tugevates häiretega keskkondades, nagu tehased ja alajaamad, väheneb mõõdetud andmepakettide kadu 65%, tagades stabiilse IoT andmeedastuse.

4. Välistingimustes ilmastikukindel struktuur

Antennil on paksendatud PVC veekindel korpus koos suletud kummitihenditega. See on läbinud 72-tunnised tsüklilised vananemiskatsed ja vihmaveekindluse testid vahemikus -40°C kuni +70°C.

Ostsillaator jääb oksüdatsiooni eest kaitstuks ja sageduse hälve on ≤ ± 2 MHz, säilitades stabiilse välistöö.

5. 50Ω standardtakistuse sobitamine

Antenn kasutab täpset tehase impedantsi reguleerimist ja toetab LoRa seadmete standardseid RF liideseid.

See vähendab impedantsi mittevastavusest põhjustatud signaali peegeldust, vähendab seadme edastusvõimsust 12% ja pikendab klemmi aku kasutusiga.

Ühildub tugiseadmetega

Sellel LoRa antennil on tugev RF-ühilduvus ja seda saab otse ühendada enamiku väikese võimsusega iot sideterminalidega ilma adapteritarvikuteta.

1. LoRa sidehost: 433MHz LoRa lüüs, 868/915MHz tööstuslik LoRa kontsentraator, välistingimustes LoRa hankimise tugijaam, traadita andmeedastusraadio

2. Nutikad sensorid: pinnase temperatuuri ja niiskuse andur, veekvaliteedi jälgimisandur, gaasi/tulekahju suitsuandur, vedeliku taseme rõhukollektor

3. Tööstuslikud asjade interneti (iot) seadmed: töökoja andmete kogumise terminal, tootmisliini juhtmevaba kanban, laokaupade asukohasildi host

4. Nutikad linnatarvikud: tänavavalgusti ühe lambiga kontroller, parkimismagnetandur, kaevukaane olekumonitor, välisvalve häireseade

5. Rf-tarviku komponendid: RF feederid, signaali võimsusjaoturid, RF-relee võimendusmoodulid

Standardiseeritud tehnilised kirjeldused

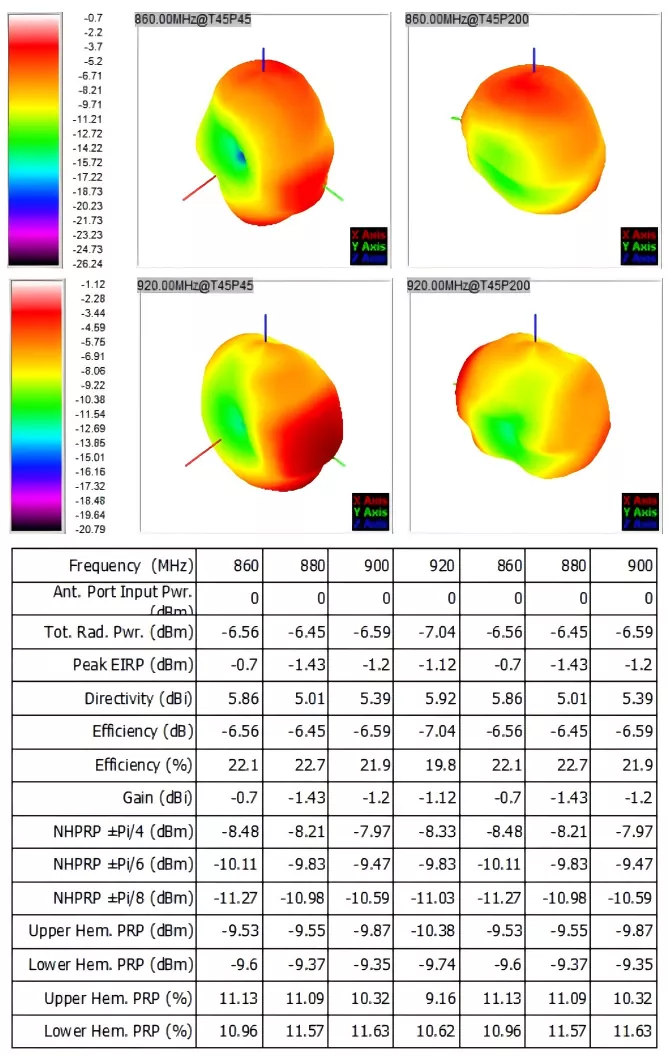

Kõik parameetrid on ettevõttesiseste RF-kajakambri testide tulemused. Iga LoRa antennide partiiga on kaasas paberitehase katseleht, mida saab kasutada projekti vastuvõtmiseks, ekspordi tollideklaratsiooniks, osapoole A kvalifikatsiooni kontrollimiseks:

Ostujuhend

Paljud IoT ostjad ning teadus- ja arendusinsenerid valivad mudelid peamiselt hinna järgi, mille tagajärjeks võib olla ebapiisav edastuskaugus, väliskahjustused, projekti ümbertöötlemine ja hiljem suuremad kulud.

Qianmu Communication LoRa Antenni ostmisel saab mudeli valida nelja põhiteguri järgi:

1. Valige Vastavalt sagedusriba nõuetele

Euroopa ekspordi ja kodumaiste munitsipaalprojektide puhul eelistatakse 868MHz sagedusala. 433MHz sagedusala sobib koduseks põllumaaks ja tööstuslikeks 433MHz anduriseadmeteks.

Mitmeribaliste hübriidvõrguprojektide jaoks valige 433/868–920 MHz kaheribalised LoRa välisantennid, et toetada erinevaid seadmeid ühe antenniga.

2. Valige Vastavalt töökeskkonnale

Kuivade siseruumide ja kontorite jaoks saab standardmudeleid valida vastavalt kasutustingimustele.

Välistingimustes kasutatavate põllumaade, kohalike tänavavalgustite ja rannikuäärsete kõrge niiskus- või soolasisaldusega keskkondade jaoks valige vee- ja ilmastikukindlad mudelid IP65, et vältida vee sissepääsu ja rikkeid.

Piirkondades, kus põhjapoolsetes piirkondades on miinustemperatuur, veenduge, et toode toetab tööd madalatel temperatuuridel ≥-40 °C.

3. Valige Vastavalt edastuskauguse nõuetele

Lühikese vahemaa siseseadmete jaoks saab valida väikese võimendusega antennid.

Põllumaade ja mitme kilomeetri pikkuste parkide välisseirerakenduste puhul tuleks lüüsiinvesteeringute vähendamiseks kasutada suure võimendusega kaheribalisi antenne.

4. Valige Vastavalt projekti nõuetele

Laboratoorsete katsete ja lühiajaliste projektide jaoks on võimalik osta väikeses koguses standardmudeleid.

Pikaajaliste suuremahuliste projektide jaoks, nagu targad linnad ja nutikas põllumajandus, saab valida hulgikohandamise siiditrükiga logode ja spetsiaalsete liidestega, et säilitada seadmete ühtlane välimus ning vähendada pikaajalisi kasutus- ja hoolduskulusid.

KKK

K1: Kas see LoRa väline antenn toetab samaaegselt nii 433MHz kui ka 915MHz sagedusribasid?

A1: Qianmu Communicationi LoRa väline antenn katab kogu sagedusala 430–440 MHz, 860–930 MHz ja ühildub suurepäraselt peavoolu ISM-i sagedusaladega 433 MHz, 868 MHz ja 915 MHz. Ühe antenni saab kohandada LoRa seadmetele erinevates piirkondades.

Q2: Kas antenni liidest, korpuse LOGO-d ja ekspordipakendit saab kohandada?

A2: täielikult kohandatav. Lähtetehasena saame nõudmisel asendada erinevat tüüpi RF-liideseid, nagu SMA/BNC/N/IPEX, toetada kliendibrändi LOGO siiditrükki kestale, kohandatud neutraalset ingliskeelset ekspordivärvi kasti ja OEM/ODM-i kohandatud tellimuste minimaalse tellimiskoguse üle saab paindlikult kokku leppida.

Q3: Kuidas saame kinnitada LoRa välisantenni tegelikku edastuskaugust? Kas saame esitada mõõdetud andmed?

A3: Jah. Iga LoRa välisantennide partiiga on kaasas raadiosagedusliku kajakambri katsearuanne.
