NFC antenn

Mis on NFC-ga integreeritud pehme antenn? Mis on aktiivne antenn?

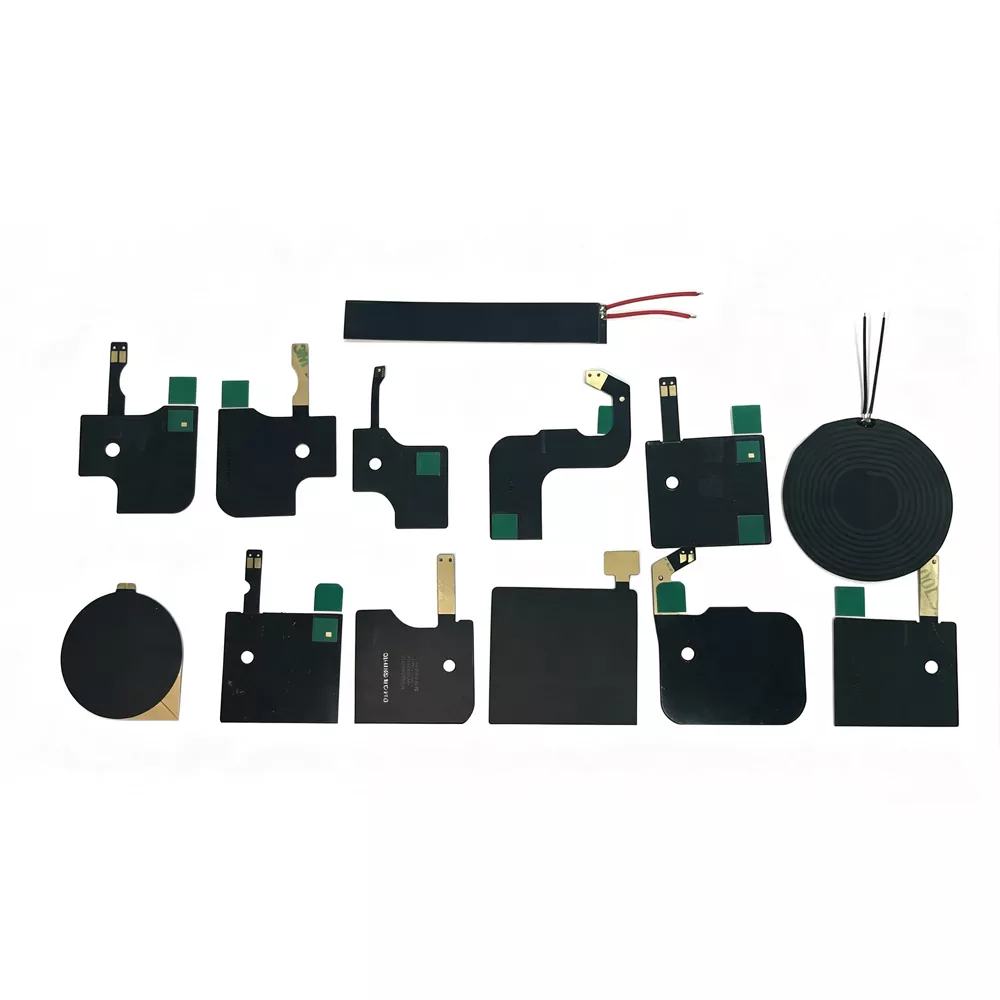

1.1 NFC sisseehitatud pehme antenn (FPC paindlik antenn)

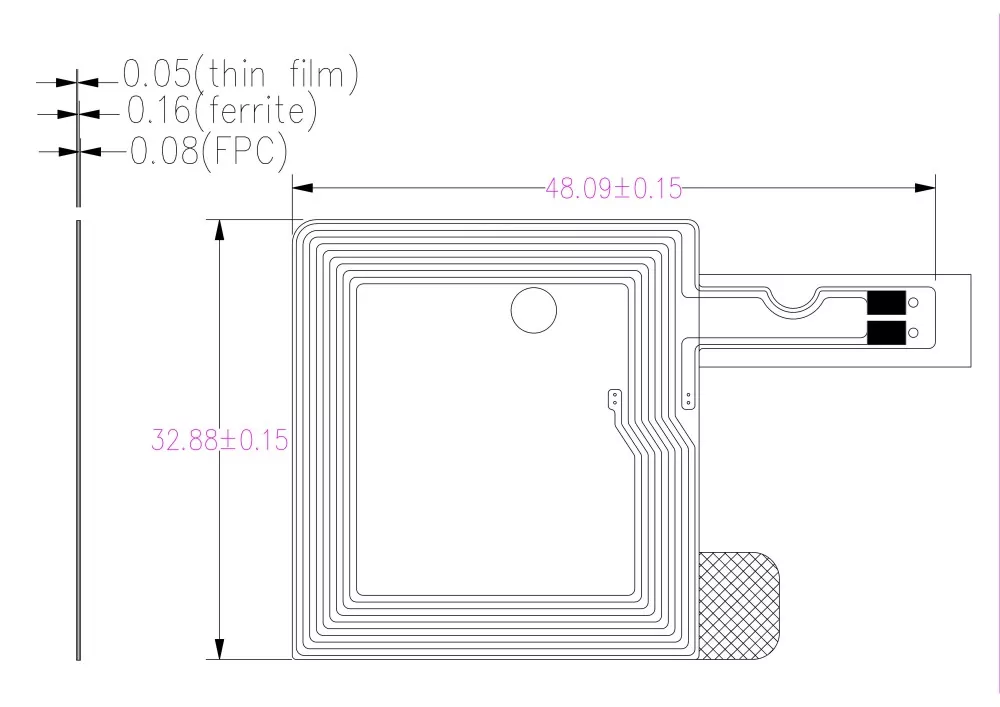

NFC sisseehitatud painduv antenn (NFC Flexible Printed Circuit Antenna) on teatud tüüpi NFC antenn, mis on toodetud painduval trükkplaadil (FPC) ja mõeldud töötama sagedusalas 13,56 MHz. See kasutab elektrit juhtiva pooli materjalina elektrolüütilist vaske ja kasutab täpset söövitusprotsessi, et moodustada kohandatud mähise mustrid kindlate pöörete ja geomeetriliste struktuuridega. Seda painduvat antenni saab koos ferriitmagnetkilega isolatsioonikihina hõlpsasti integreerida elektroonikaseadmetesse 3M-i liimiga või eemaldatavate paigalduslahenduste abil.

Põhikomponendid:

- FPC substraat:Paindlik trükkplaadi materjal, mis tagab kerged ja painduvad omadused, paksusega 0,14–0,27 mm.

- Vase mähis:Elektrolüütilise vase söövitamise teel valmistatud pooli struktuur määrab antenni induktiivsuse ja resonantssageduse jõudluse.

- Ferriidi kiht:Suure läbilaskvusega magnetmaterjal, mis vähendab metallide häireid, parandab magnetvälja isolatsiooni ja suurendab signaali edastamise suunda.

- Kleepuv kiht:Kasutab originaalseid 3M liimmaterjale, pakkudes usaldusväärset nakketugevust ja suurepärast vastupidavust kõrgele temperatuurile.

- Ühendusmeetodid:Toetab erinevaid ühendusvõimalusi, sealhulgas IPEX-klemmid, jootepead, vedrukontaktid ja muud kohandatud liidesed.

1.2 NFC aktiivne antenn

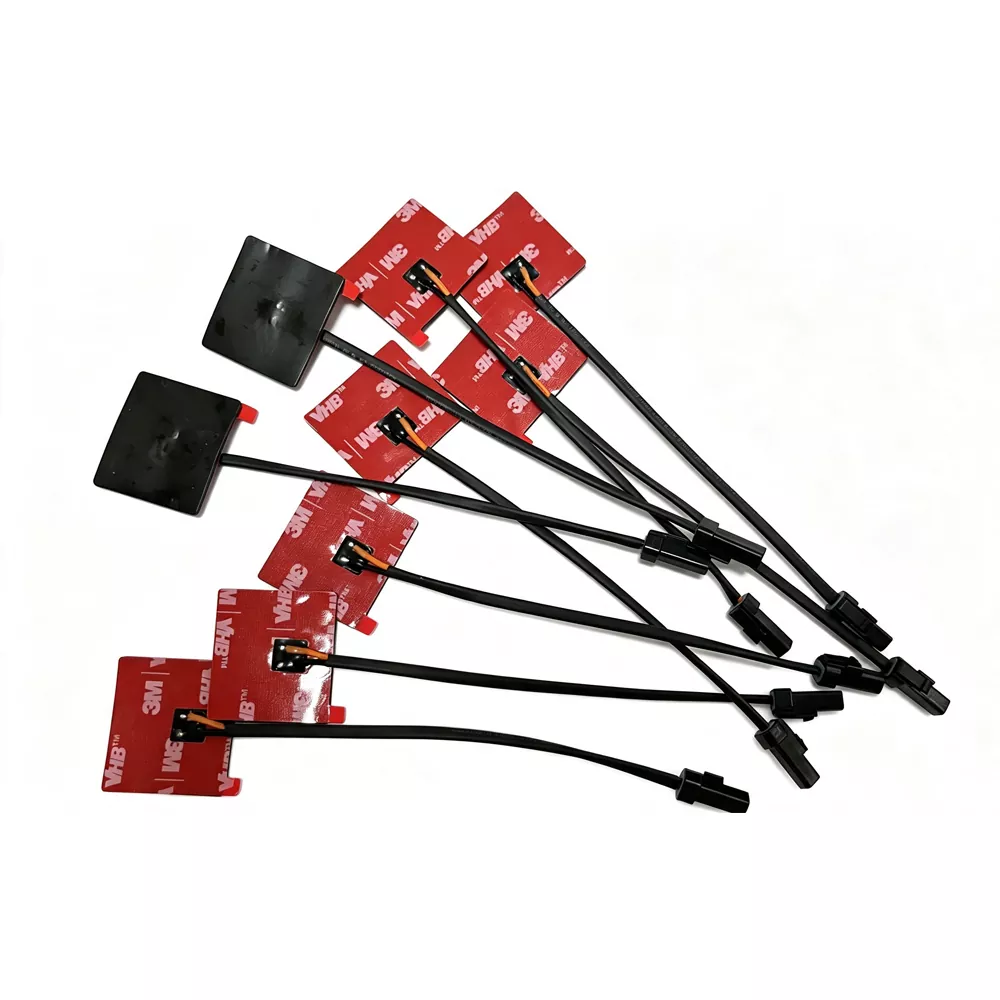

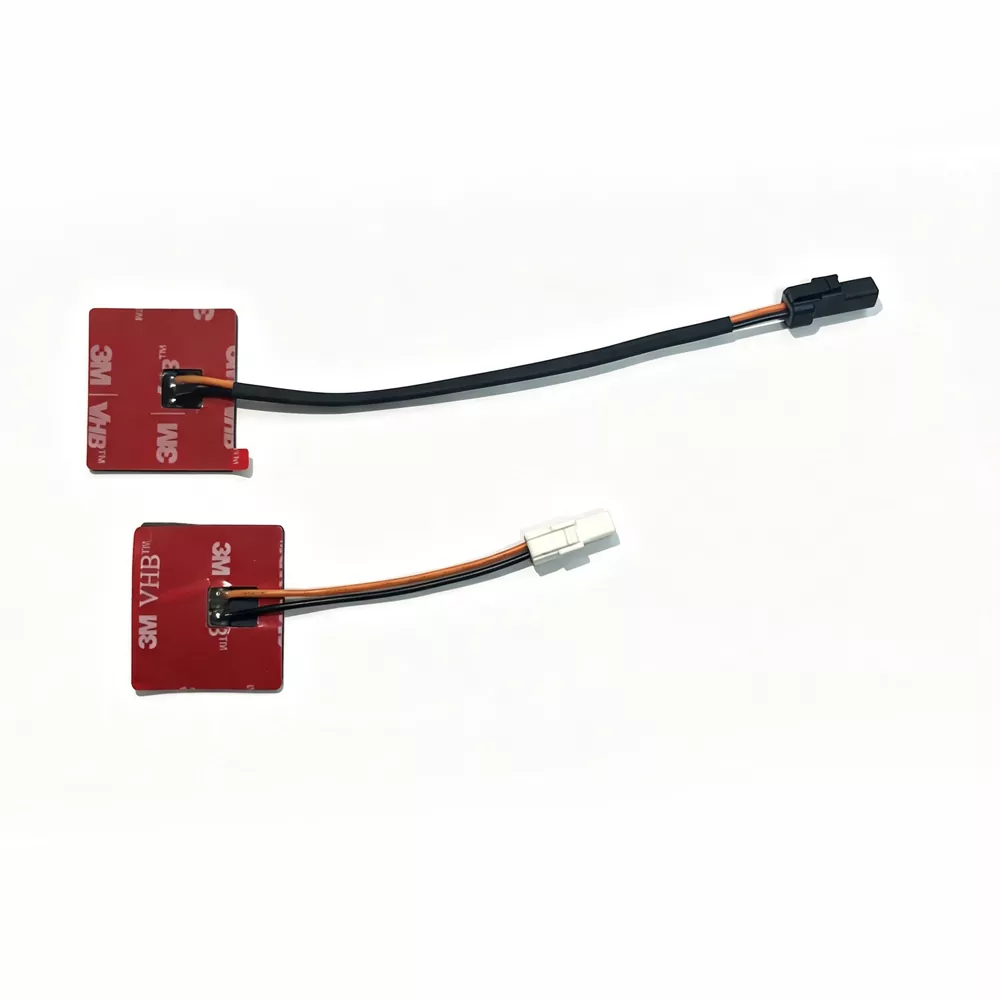

Aktiivne NFC-antenn viitab antennisüsteemile, mis tavapärasel NFC-antennil põhinedes integreerib aktiivse kontaktivaba esiosa või signaali võimendus-/juhtimisahela.

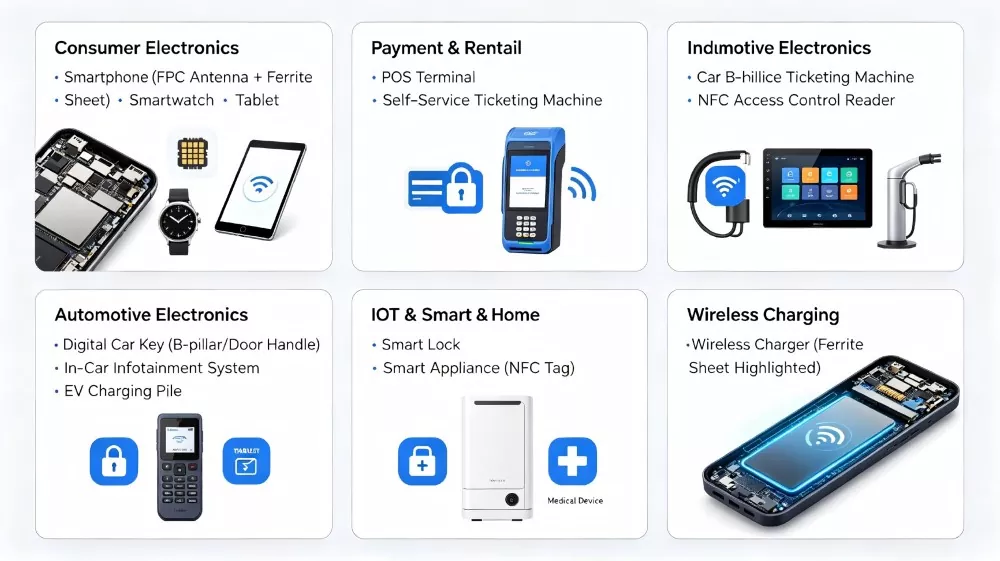

Kohaldatavad seadmed

Miks valida Qianmu Communicationi NFC-antenn?

1. Üliõhuke, paindlik disain – paksus kuni 0,14–0,27 mm, sobib ideaalselt üliõhukeste seadmete ja paindlike paigaldusnõuete jaoks.

2. Ferriidi isolatsioonikiht – kaasas standardne ferriit, mis kaitseb tõhusalt metallkeskkonnast tulenevate häirete eest.

3. Mitu paigaldusmeetodit – toetab erinevaid valikuid, sealhulgas 3M liimiga aluspind (eemaldatav liim), IPEX-klemmid ja jootmine.

4. Laia temperatuuriga töö – töötemperatuuri vahemik: -40 ℃ kuni +85 ℃

5. Vastab täielikult standarditele – vastab RoHS keskkonnastandarditele

6. Kohandatud teenused – Täielikult kohandatav tugi mõõtmete, kuju, mähise keerdude, induktiivsuse väärtuste ja muu jaoks.

7. Kiire kohaletoimetamine – kiire proovide tootmine ja tõhus masstoodangu kohaletoimetamine.

8. Professionaalne simulatsiooni tugi – elektromagnetiliste simulatsioonide ja kogu masina optimeerimise soovituste pakkumine.

RF käitumine ja kaalutlused süsteemi tasemel

NFC-antenni jõudlus ei sõltu mitte ainult selle põhilistest elektrispetsifikatsioonidest, vaid ka seadme lõpliku struktuuriga loodud üldisest elektromagnetilisest keskkonnast. Sellised tegurid nagu materjali valik, sisemine paigutus ja ümbritsevad komponendid võivad oluliselt mõjutada antenni tõhusust ja side stabiilsust.

1. Metalli detuning efekt

Kui antenn paigaldatakse metallosade, sealhulgas akude, varjestuskatete või mehaaniliste raamide lähedusse, võivad indutseeritud pöörisvoolud muuta elektromagnetilisi omadusi ja nihutada resonantssagedust. Ilma korraliku ferriidiisolatsioonita võib see detuningefekt põhjustada resonantsi kõrvalekaldeid, madalamat ühendusjõudlust ja vähenenud side töökindlust.

2. Ferriidikihi funktsioon välja stabiliseerimisel

Ferriidi magnetkiht pakub enamat kui häirete kaitset. See toimib ka magnetvoo juhtkihina, suunates magnetvälja antenni mittemetallist külje poole. See aitab parandada sidumise tõhusust, optimeerida signaaliedastust ja minimeerida energiakadu rakendustes, kus metallkomponendid on läheduses.

3. Takistuse sobitamise tundlikkus

NFC-süsteemid, mis töötavad sagedusel 13,56 MHz, nõuavad täpset impedantsi sobitamist nende tundlikkuse tõttu korpuse konstruktsiooni muutuste, liimi paksuse ja pooli deformatsiooni suhtes. Väikesed erinevused mehaanilises struktuuris võivad mõjutada resonantspunkti ja Q-teguri jõudlust, mistõttu on pärast antenni integreerimist vaja süsteemi tasemel häälestada.

4. Ühendus seadme arhitektuuriga

Antenni jõudlust mõjutavad ka ümbritsevate materjalide, sealhulgas plastkorpuste, klaaskatete ja trükkplaatide virnastruktuuride dielektrilised omadused. Kõrgema dielektrilise konstandiga materjalid võivad tekitada täiendavat parasiitmahtuvust, mille tulemuseks on kitsam ribalaius ja vähenenud sidevaru.

5. Aktiivne vs passiivne süsteemi mõju

Aktiivsete NFC-antennikonfiguratsioonide puhul mõjutab juhtimisahel otseselt elektromagnetvälja jaotust ja tugevust. Kuigi see lähenemine võib sidekaugust pikendada, suurendab see ka tundlikkust koormuse muutuste suhtes ja nõuab täpsemat maanduse, varjestuse ja süsteemi üldise konstruktsiooni juhtimist.

Tehnilised näitajad

Võrreldes eakaaslastega: Qianmu Communicationsi eristavad eelised

Paigaldusjuhend

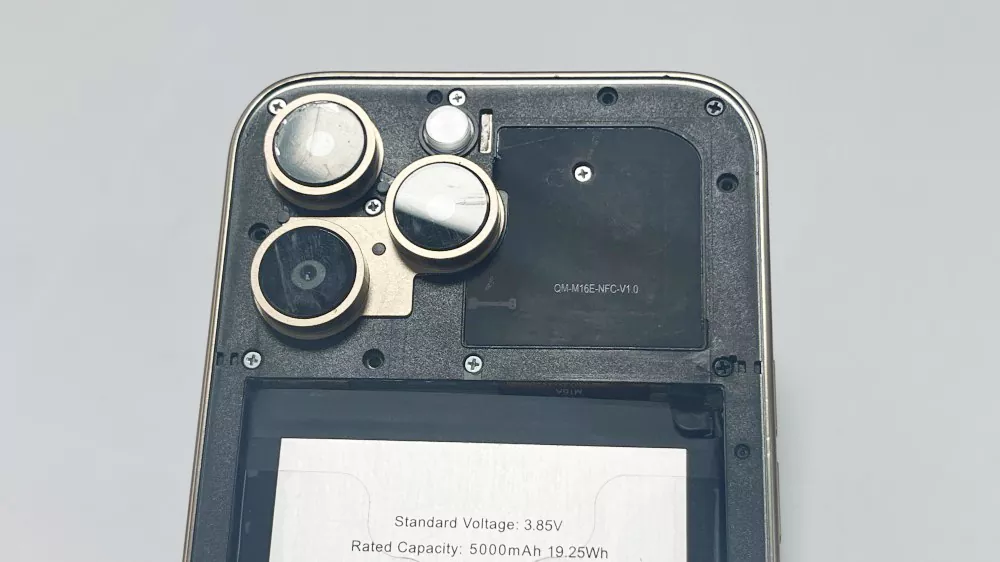

Kleepuva tagaküljega paigaldus (FPC painduv antenn)

See on kõige sagedamini kasutatav NFC-antenni paigaldamise meetod:

Paigaldamise etapid:

1. Pinna puhastamine – Paigaldusala (seadme korpuse sisepinna või aku pinna) puhastamiseks kasutage alkoholiga lappi, tagades, et see pole õli- ja tolmuvaba.

2. Eemaldage kaitsekate – eemaldage ettevaatlikult antenni tagaküljelt 3M kleepuv kaitsekile.

3. Joondamine ja positsioneerimine – Joondage antenn ettenähtud paigalduskohaga, tagades, et mähise ala on vaba.

4. Vajutage tugevalt ja ühtlaselt – õhumullide eemaldamiseks keskelt äärte poole.

5. Kõvenemine ja ootamine – optimaalse nakketugevuse saavutamiseks laske 24 tundi seista.

Paigaldamise märkused:

Klientide ülevaated

"Qianmu Communicationsi sisseehitatud pehme NFC-antenn on näidanud meie uue nutitelefoni mudeli stabiilset jõudlust, saavutades 85 mm lugemisvahemiku. Ferriidikiht kaitseb tõhusalt aku häirete eest ja masstootmise kvaliteedi järjepidevus on suurepärane." - Bränditootja, Shenzhen Junge Technology Co., Ltd.

"POS-terminalides kasutatavad aktiivsed NFC-antennid nõuavad suurt töökindlust ja tugevaid RF-välju. Qianmu Communicationi tooted on läbinud meie range EMVCo testimise ja oleme ostnud juba üle 300 000 ühiku." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Makseterminali tootja

KKK

K1: Mis on NFC sisseehitatud pehme antenni töösagedus?

V: NFC töötab rahvusvaheliselt standarditud 13,56 MHz ±7 kHz sagedusalas, mida kasutatakse tavaliselt lähiväljasidesüsteemides lähiala traadita andmeedastuseks.

Q2: Mis on tüüpiline lugemiskaugus?

V: Sideulatus on üldiselt piiratud mõne sentimeetriga, tavaliselt umbes 5–8 cm, olenevalt antenni konstruktsioonist, seadme struktuurist ja paigaldustingimustest.

K3: Millal on vaja ferriitsüdamikuga NFC-antenni?

V: Kui antenn tuleb paigaldada aku pinnale, metallkesta lähedusse või metallkomponentidega keskkonda, on oluline kasutada ferriidikihiga antenni. Ferriidikiht suudab tõhusalt isoleerida metallist põhjustatud pöördvoolu häireid.

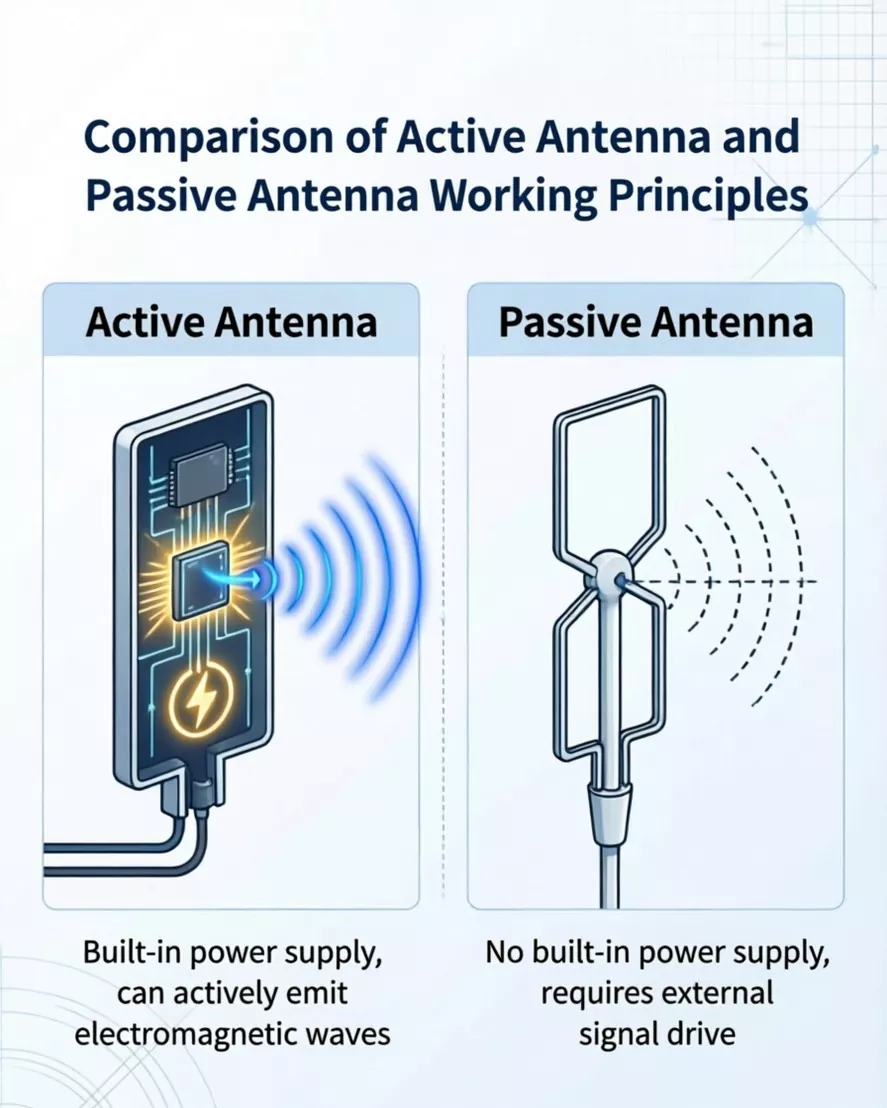

K4: Mis vahe on sisseehitatud NFC pehmel antennil ja aktiivsel antennil?

V: Sisseehitatud passiivne antenn on passiivne komponent, mis tugineb lugeja/kirjutaja magnetvälja induktsioonile, muutes selle sobivaks tavaliste NFC rakenduste jaoks. Aktiivne antenn integreerib signaali võimendamise ja juhtimisahelad, võimaldades sellel aktiivselt genereerida tugevamat RF-välja, muutes selle ideaalseks stsenaariumide jaoks, nagu makseterminalid, mis nõuavad tugevamat signaali.

K5: Kas selle suurust ja kuju saab kohandada?

V: Jah, Qianmu Communications toetab igas suuruses kohandatud kujundusi, sealhulgas ristkülikukujulisi, ringikujulisi ja ebakorrapäraseid kujundeid.

K6: Millist induktiivsuse vahemikku tavaliselt kasutatakse?

V: Tüüpilised konstruktsioonid jäävad induktiivsuse vahemikku ligikaudu 1–2 μH, olenevalt häälestuse ja impedantsi sobitamise nõuetest.

Q7: Millised on levinumad paigaldusmeetodid?

V: On kolm peamist paigaldusmeetodit: ① 3M kleepuv alus (FPC painduv antenn – kõige sagedamini kasutatav); ② IPEX-pistik (pistikühenduse tüüp); ③ Jootmise paigaldus.

Q8: Kas Qianmu Communication on kaupleja või tehas?

V: Qianmu Communications on tootja, kes ühendab teadus- ja arendustegevuse, tootmise ja müügi. Meil on oma tehas ja täielik tootmisliin ning tugev kvaliteedikontrollisüsteem – kaugeltki mitte ainult kaubandusettevõte.
