Mündi antenn

Mündiantenn on kompaktne, silindriline nuputaolise kujuga väline RF-antenn. Disainitud 2,4 GHz 5,8 GHz kahesagedusliku antennina, pakub see kerget juhtmevaba edastuslahendust väikestele elektroonikaseadmetele, mis kasutavad WiFi, Bluetoothi ​​ja ZigBee sidet.

Qianmu Communicationi enda väljatöötatud kummist nupp-varraste antenn kasutab ühes tükis survevalu- ja tihendustehnoloogiat. See integreerib täis vasest resonantselemendi ja metallist peegeldava varjestuskihi põhjas.

Standardse SMA keermestatud liidesega varustatud SMA kaheribalise antenni saab paigaldada ja kinnitada otse seadme korpuse külge. Võrreldes õhukeste kummist varrastega antennide ja sisseehitatud PCB antennidega pakub see kompaktset, diskreetset ja suletud korpusega struktuuri sise- ja välistingimustes kasutamiseks.

Kuidas see töötab

Mündiantenn kasutab sisemist kahekihilist vasest ostsillaatorit kaheribaliseks raadiosageduslikuks edastamiseks ja vastuvõtmiseks. Nupukujuline alus sisaldab metallist peegeldavat kihti, mis on loodud signaalikiirguse haldamiseks ja läheduses asuvate elektrooniliste komponentide mõju vähendamiseks.

1. Kihiline ostsillaatori disain:Ülemine kiht on mõeldud Bluetoothi ​​ja ZigBee kasutatava 2,4 GHz sagedusala jaoks, alumine kiht aga toetab 5,8 GHz sagedusala, mida kasutavad ühilduvad WiFi-seadmed. Nimetatud täisriba VSWR on ≤1,35.

2. Põhivarjestus ja häirete haldus:Alumine metallist peegeldav kiht on mõeldud seadme põhiplaadi, liitiumaku ja metallkorpuse elektromagnetiliste häirete mõju vähendamiseks. Tegelik jõudlus sõltub installikeskkonnast ja nõuab testimist valmisseadmes.

3. Suletud korpus ja temperatuurikindlus:Ühes tükis survevalu korpus on mõeldud keskkonnakaitseks. Näidatud töötemperatuuri vahemik on -35°C kuni +70°C. Temperatuuriga seotud sageduse stabiilsus tuleks kindlaksmääratud katsetingimustes kinnitada.

4. RF impedantsi sobitamine:Antenn kasutab RF-integratsiooni toetamiseks ja impedantsi mittevastavuse vähendamiseks nimitakistust 50 Ω. Võimendust, VSWR-i ja kiirgusefektiivsust saab hinnata sobiva RF-testi abil.

Ühilduvad seadmed ja rakendused

1. Tark kodu:Nutikate koduseadmete antennina saab seda kasutada mini-nutiväravates, WiFi-pistikupesades, ukse- ja aknaalarmides ning Bluetooth-kaugjuhtimispultides. Selle kompaktne struktuur võimaldab traadita ühenduvust piiratud paigaldusruumiga seadmetes.

2. Tööstuslik asjade internet:Seda traadita anduri antenni saab kasutada miniatuursete temperatuuri- ja niiskusterminalide, laovarade jälgimise sõlmede ja juhtmeta andmeedastusmoodulite jaoks. See on asjakohane ka asjade Interneti-seadmete rakenduste antenni puhul, kus sagedusriba ja installitingimused vastavad süsteeminõuetele.

3. Kaasaskantav elektroonika:Kaasaskantavate seadmete kompaktse antennina saab seda kasutada käeshoitavates skannimisseadmetes, kaasaskantavates detektorites ja mini-Bluetooth-kõlarites. Enne lõplikku integreerimist tuleks hinnata seadme paigutust ja raadiosageduslikku jõudlust.

4. Turvaseadmed:See juhtmevabade turvaseadmete antenn võib sobida väikeste juhtmevabade kaamerate ja juurdepääsukontrollisüsteemide jaoks. Ühilduvate Bluetooth-põhiste sisestussüsteemide jaoks võib see toimida Bluetoothi ​​juurdepääsukontrolli antennina.

5. RF-tarvikud:Valikuliste tarvikute hulka kuuluvad SMA-IPEX-i toitekaablid ja muud ühilduvad RF-ühenduskomponendid. Pistiku valik tuleb kinnitada juhtmevaba mooduli ja seadme liidesega.

Toote põhiomadused

Qianmu Communication pakub kompaktsete traadita seadmete jaoks mündiantenni, mille spetsifikatsioonid ja liidese konfiguratsioonid on valitud vastavalt rakenduse nõuetele.

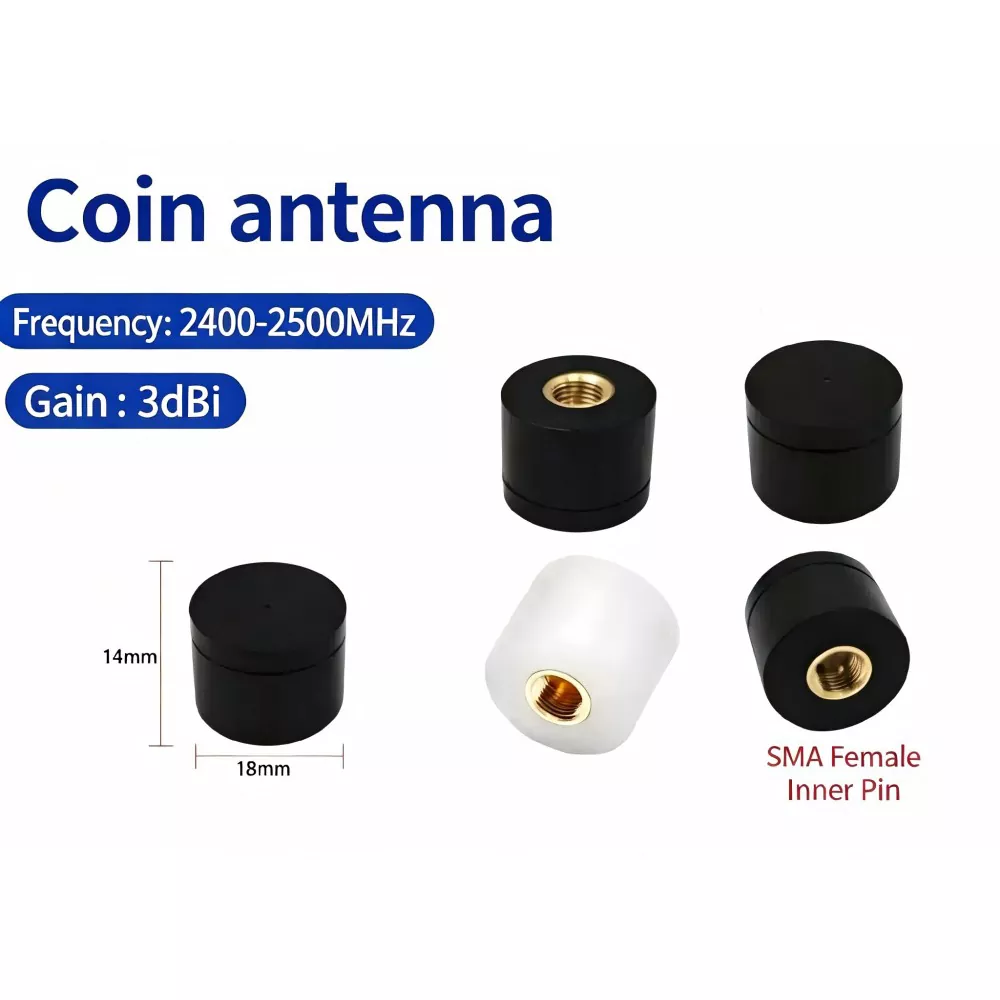

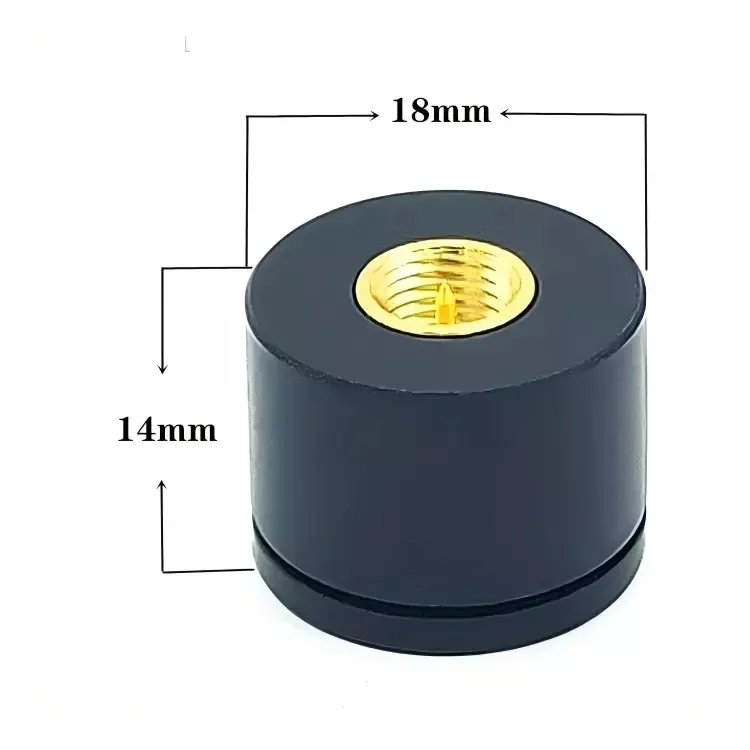

1. Kompaktne nupukujuline struktuur:Saadaval 15 mm ja 18 mm põhja läbimõõduga, kõrgusega 14 mm. Väike ruumijälg toetab paigaldusi, kus välisantenni ruum on piiratud.

2. Kaheribaline töö:See Mini WiFi antenn toetab määratud 2,4 GHz ja 5,8 GHz sagedusvahemikke. Olenevalt seadme konfiguratsioonist saab antenni kasutada ühilduvates WiFi, Bluetoothi ​​ja ZigBee rakendustes. Enne valimist kinnitage protokollispetsiifilised sagedusnõuded.

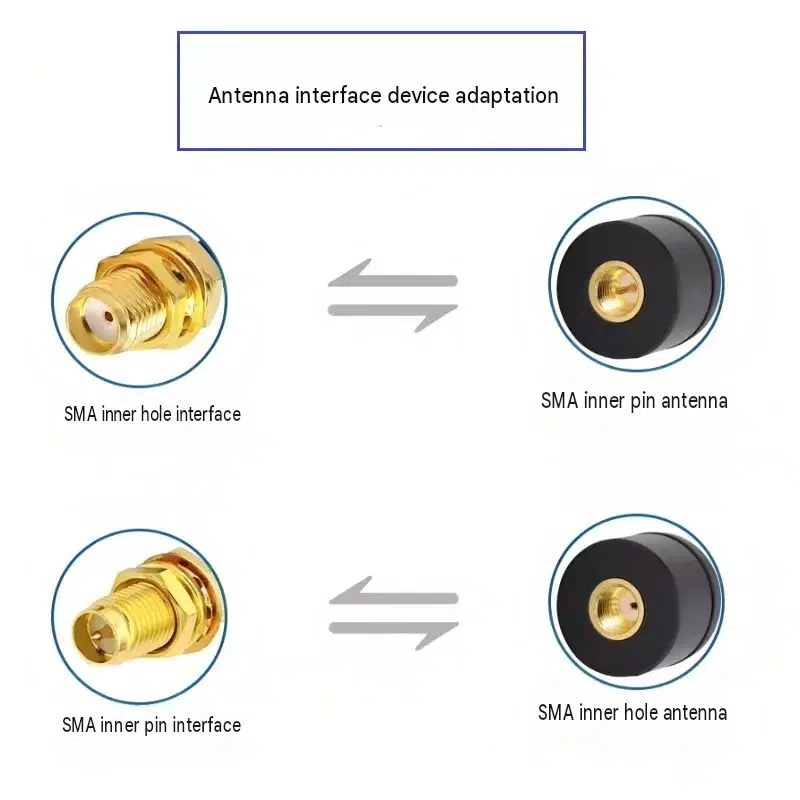

3. Liidese valikud:Standardkonfiguratsioonid sisaldavad erineva kontakti paigutusega SMA-liideseid. Ühilduvate tarvikute hulka võivad kuuluda jooteklemmid ja esimese või neljanda põlvkonna IPEX-i toitekaablid, olenevalt valitud konfiguratsioonist.

4. Keskkonnakaitse:IP54-klassi korpus on loodud kaitsma tolmu ja veepritsmete eest. Saadaval on must-valged korpuse variandid vastavalt lao- ja tellimisnõuetele.

5. Kohandamine:Kohandatud SMA-antenni valikud võivad hõlmata mõõtmete reguleerimist, kesta logo printimist ja RF-pistiku konfiguratsioone. Iga tellimuse puhul tuleks kinnitada laovarude saadavus, näidise tarneaeg ja mahuhind.

Tehnilised andmed

Rakenduse näited

1. Nutika kodu varustus:Kompaktse antenni saab paigaldada WiFi ukse- või aknasignalisatsioonile, kus eluruumi ruum on piiratud. Lõplik ühenduse ulatus sõltub antenni paigutusest, seintest, häiretest ja seadme raadiosageduslikust konfiguratsioonist.

2. Tööstuslikud anduri klemmid:Traadita anduri antenni võib kasutada koos temperatuuri ja niiskuse jälgimisseadmetega. Metallist korpusega seadmete puhul tuleks hinnata antenni positsioneerimist ja ümbritsevat maapinna struktuuri, et teha kindlaks nende mõju raadiosageduslikule jõudlusele.

3. Välispääsu kontrollseadmed:Väliselt paigaldatud antenn võib toetada ühilduvaid Bluetoothi ​​juurdepääsu juhtimisseadmeid. Korpust, pistiku tihendit ja paigaldusviisi tuleks kontrollida nõutavate keskkonnatingimuste suhtes.

4. Käeshoitavad seadmed:Seda käsiseadmete miniantenni saab kasutada juhtmevabade vöötkoodiskannerite ja muu kaasaskantava elektroonika jaoks, mis vajab kompaktset välisantenni. Ühenduse stabiilsus peaks olema ettenähtud töökeskkonnas kinnitatud.

Valiku- ja tellimisjuhend

1. Sageduse valik:Ühilduvaid WiFi- ja Bluetooth-konfiguratsioone kasutavate seadmete puhul hinnake 2,4 GHz ja 5,8 GHz kaheribalist mudelit. Ainult Bluetoothi ​​rakenduste puhul võib võimaluse korral kaaluda 2,4 GHz üheribalist konfiguratsiooni.

2. Paigalduskeskkond:Metallkorpusega seadmete puhul vaadake üle antenni paigaldusasend, kliirens ja maandus. Peegeldav alus ei välista RF-testimise vajadust lõplikus korpuses.

3. Suuruse valik:Kui paigaldusruum on piiratud, kaaluge 15 mm läbimõõduga versiooni. 18 mm versiooni võib kaaluda, kui vaba ruum ja nõutavad raadiosageduslikud omadused seda toetavad; pigem kinnitada jõudlust kui eeldada, et suurem mudel tagab alati suurema võimenduse.

4. Liidese ja ekspordi nõuded:Kontrollige, kas seade vajab SMA sisemise tihvti või sisemise augu liidest. IPEX-adapteri kaablite, pistikute konfiguratsioonide ja neutraalse ekspordipakendi üle saab arutada tellimust koostades.

KKK

1. Kas seda antenni saab kasutada metallkorpusega seadmetega?

See võib sobida metallkorpusega seadmetele, kuid jõudlus sõltub antenni paigaldusasendist, kliirensist, maapinna struktuurist ja korpuse konstruktsioonist. Peegeldav alus on mõeldud selleks, et aidata hallata suhtlemist läheduses asuvate struktuuridega. Soovitatav on katsetada valmis seadmes.

2. Kas SMA liidest saab muuta IPEX-iks?

Saadaval võivad olla ühilduvad toitekaablid ja liidese konfiguratsioonid, sealhulgas kindlaksmääratud IPEXi põlvkonnad. Enne tellimist kinnitage nõutav pistiku tüüp, kaabli pikkus ja paigalduskorraldus.

3. Kas on võimalik esitada laboriuuringu aruanne?

Rakendatavate tootekonfiguratsioonide jaoks võib olla saadaval RF-testi dokumentatsioon. Enne tellimuse esitamist kinnitage Qianmu Communicationiga saadaolevad aruanded, mõõdetud parameetrid ja katsetingimused.

4. Kas see 2,4 GHz 5,8 GHz kahesageduslik antenn sobib WiFi- ja Bluetooth-seadmete jaoks?

Määratud sagedusvahemikud hõlmavad 2,4 GHz ja 5,8 GHz tööd. Ühilduvus sõltub seadme traadita protokollist, nõutavast sagedusribast, pistikust ja raadiosageduslikust konstruktsioonist. Sagedusel 2,4 GHz töötavate ZigBee seadmete puhul kinnitage sobiv konfiguratsioon ja kinnitage lõpptoote jõudlus.

5. Kas pistikut või kaabli konfiguratsiooni saab kohandada?

Erinevate seadmeliideste ja paigaldusnõuete jaoks võivad olla saadaval kohandatud SMA-antenni konfiguratsioonid. Nõutava konfiguratsiooni hindamiseks esitage pistiku tüüp, kaabli pikkus, sagedusvahemik ja sihtrakendus.

6. Kas seda antenni saab kasutada nutikates andurites ja kaasaskantavates seadmetes?

See võib sobida nutikate andurite rakenduste WiFi-antenni ja muude kompaktsete juhtmevabade toodete jaoks, kui sagedusvahemik ja raadiosageduslikud omadused vastavad seadme nõuetele. Kaasaskantavate seadmete puhul hinnake enne projekteerimise lõpetamist saadaolevat paigaldusruumi, korpuse materjale ja antenni asendit.
