PIFA antenn

Mis on PIFA antenn

PIFA-antennid, tuntud ka kui tasapinnalised ümberpööratud F-antennid, on olmeelektroonikas ja IoT-seadmetes üks enim kasutatavaid sisseehitatud kiirgusantenni struktuure. Need on madala profiiliga miniatuursed RF-antennid, mis on mõeldud kasutamiseks suletud rakendustes.

Võrreldes tavaliste keraamiliste antennide, traatantennide ja PCB-antennidega on nende peamiseks eeliseks nende võime säilitada stabiilset resonantsi metallkorpustes, plastist suletud konstruktsioonides ja piiratud siseruumides, millel on tugev vastupidavus varjestuse sumbumisele.

Meie masstoodangud on jagatud kahte põhistruktuuri:

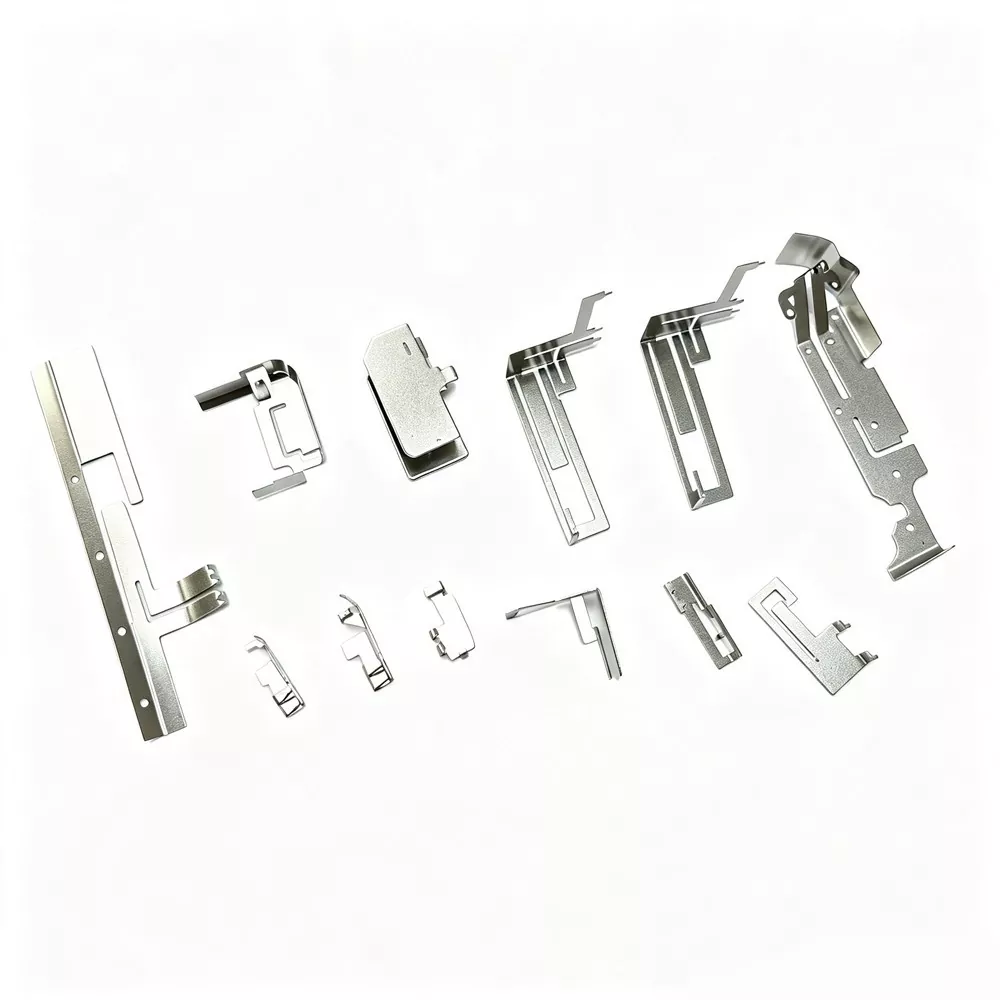

1. Vedru PIFA antenn

Roostevabast terasest/fosforpronksist vedru on moodustatud ühes tükis stantsimisega, suure kõvadusega, hea vetruvusega, põrutuskindlusega, sobib sõidukile paigaldatavale, tööstuslikule juhtimisele, spordivarustusele, ei lõdvene ega oksüdeeru pikaajalisel kokkupuutel, sobib standardiseeritud masstootmiseks.

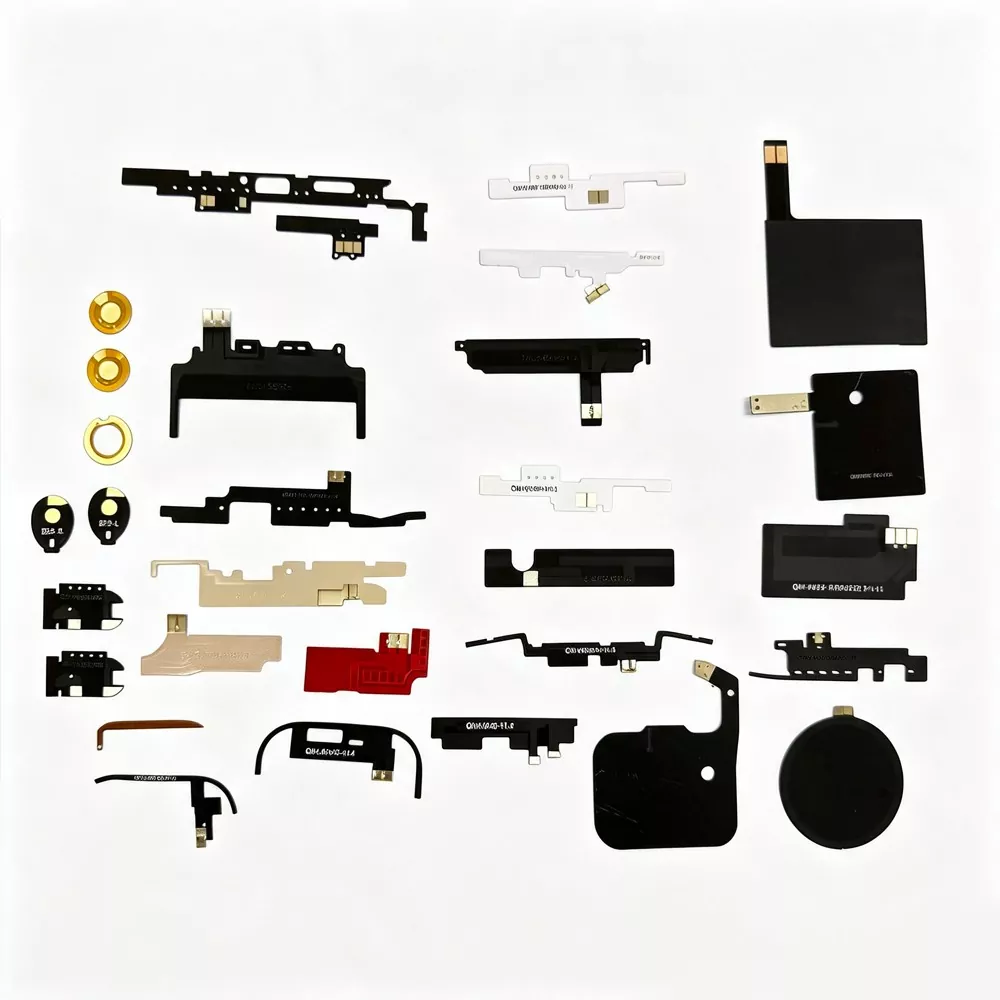

2. Üks FPC painduv PIFA antenn

Ühekihilise FPC painduva trükkplaadi söövitusprotsessiga on see kerge, õhuke, painduv, painutatav ja seinale kinnitatav ning sobib üliõhukeste seadmete, ebakorrapäraste struktuuride ja väikeste korpuste jaoks. See on praegu nutika riistvara peamine sisseehitatud antennilahendus.

Kuidas PIFA antennid töötavad

Paljud kliendid arvavad ekslikult, et sisseehitatud antenn on lihtsalt "metallist plaaster". Tegelikult on sellel väga range raadiosagedusliku resonantsstruktuur ja põhimõtet saab täielikult kontrollida spektrianalüsaatorite, võrguanalüsaatorite ja kajakambri testidega ilma tühimiku teooriata.

1. Maapinna resonantsi põhimõte: PIFA struktuur tugineb kiirgusõlale + maandusühendusele, et moodustada ümberpööratud F-resonantssilmus. Võrreldes tavaliste antennidega on see vähem sõltuv seadme põhiplaadi maapinnast ja sellel on suurem üldine sobivustolerants.

2. Madala profiiliga kiirgus: antenn on äärmiselt madal ja paigaldatud kere lähedale, mis võib tõhusalt vähendada metallist kesta varjestusest põhjustatud signaali sumbumist ja lahendada pärast seadme paigaldamist signaali sisselangemise probleemi.

3. Müra filtreerimine: PIFA-le on omased filtreerimisomadused, mis suudavad välja filtreerida emaplaadi protsessori, toiteallika ja mälu tekitatud kõrgsagedusmüra, vähendades oluliselt taustmüra ja parandades signaali-müra suhet.

4. Mitme ribaga ühilduv resonants: tänu täpsele marsruutimisele, piludele ja impedantsi sobitamisele suudab üks FPC PIFA antenn korraga mahutada mitut riba, sealhulgas 2,4G, 5G, Bluetooth ja LTE, säästes oluliselt seadme siseruumi.

Üksikasjalikud tehnilised andmed

Eelised analoogsete toodete ees

Turul pakutavatel tavalistel antennidel on sageli ühiseid probleeme, sealhulgas korpuse kõrge sumbumine, ebastabiilne VSWR, halb häirekindlus ja ebaühtlane partii jõudlus. Meie PIFA antenn pakub selgeid eeliseid:

· Võrreldes tavaliste PCB antennidega: Korpuse varjestus mõjutab PCB antenne kergesti. Antenn vähendab korpuse sumbumist rohkem kui 70%.

· Võrreldes keraamiliste antennidega: Keraamilised antennid on haprad ja tundlikud temperatuurierinevuste suhtes, samas kui see struktuur tagab parema löögikindluse, kuumakindluse ja suurema üldise läbilaskevõime.

· Võrreldes tavaliste FPC-antennidega: Tavalistel FPC-antennidel puudub PIFA resonantsstruktuur, mille tulemuseks on märkimisväärne signaali triivimine. Meie üksainus FPC-lahendus tagab täpse resonantsi ja stabiilse jõudluse.

· Võrreldes nimetute vedruantennidega: Tavalistel vedruantennidel puudub impedantsi sobivus, mis põhjustab ebastabiilset signaali jõudlust. Qianmu Communication teostab enne saatmist täieliku kontrolli ja kalibreerimise.

Kuidas valida kvaliteetset PIFA-antenni

1. Vaadake struktuuri: õhukindlate korpuste jaoks valige tavaliste FPC/PCB antennide pimesi kasutamise asemel PIFA struktuur;

2. Kaaluge rakenduse stsenaariume: Vibratsiooniseadmete jaoks valige vedru PIFA antenn; üliõhukeste seadmete jaoks valige FPC PIFA antenn.

3 Otsige partii konsistentsi: suur tehase masstootmise kalibreerimine, väikesed partii jõudluse erinevused, madal müügijärgne rikete määr;

4 Vaadake kohandamisvõimalusi: suurust, juhtmeid ja sobitamist saab muuta vastavalt masina üldisele struktuurile, et need sobiksid erinevate toote ID kujundustega.

KKK

Q1: Kas selle suurust ja sagedusriba saab kohandada?

V: Jah. Meie ettevõte toetab kohandatud täissuuruses täisriba impedantsi sobitamist vedru-PIFA-antennide ja üksikute FPC PIFA-antennide jaoks ning pakub tasuta skeemi optimeerimist.

Q2: Millised on paremad PIFA-antennide signaalid kui tavaantennid?

V: Suurim eelis on see, et selle korpuses on vähem sumbumist, see on varjestuse ja häirete suhtes vastupidav ning reaalne kogemus kogu masina keskkonnas on palju parem kui tavalistel antennidel.

Q3: kas toetate eksporti ja kas saate esitada sertifikaadi?

V: Toetatakse ülemaailmset eksporti. Saadaval on CE, ROHS, FCC, katsearuanded, tehase kvalifikatsioon, mis vastavad täielikult väliskaubanduse B2B hankenõuetele.
