Metallist templiantenn

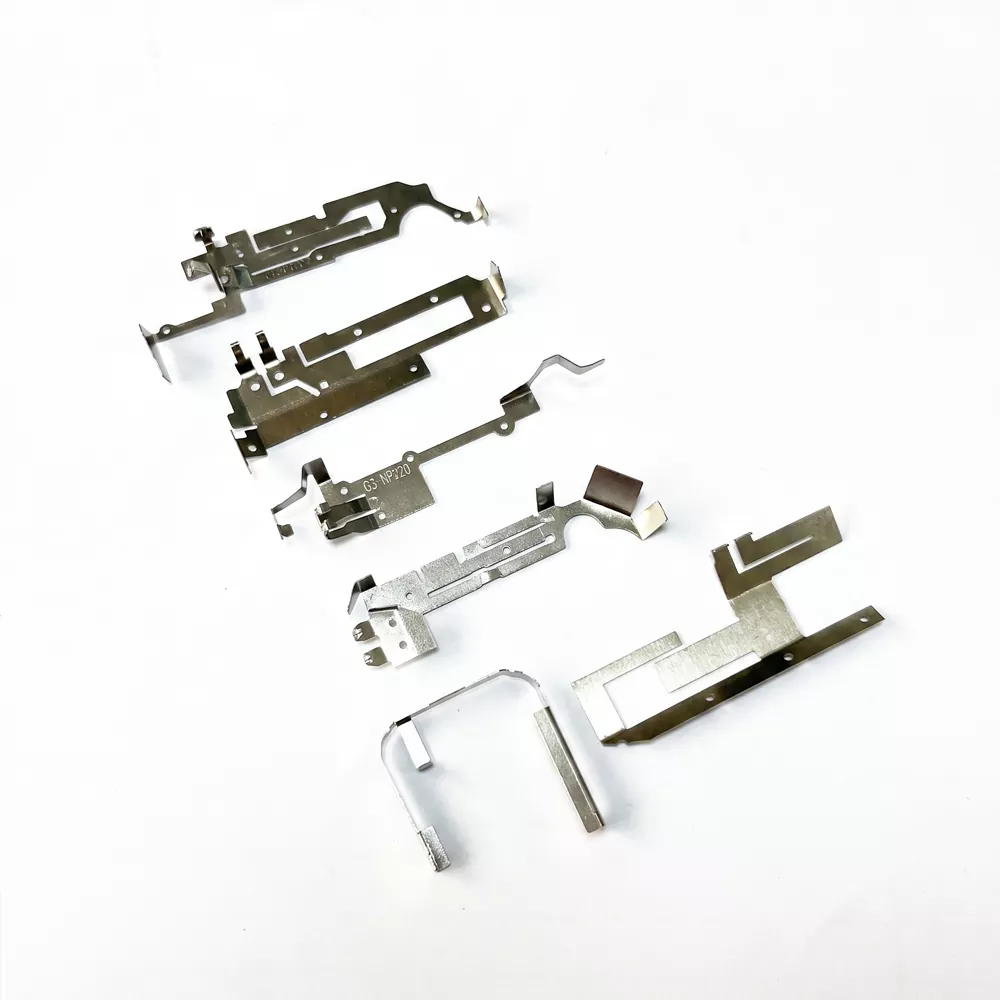

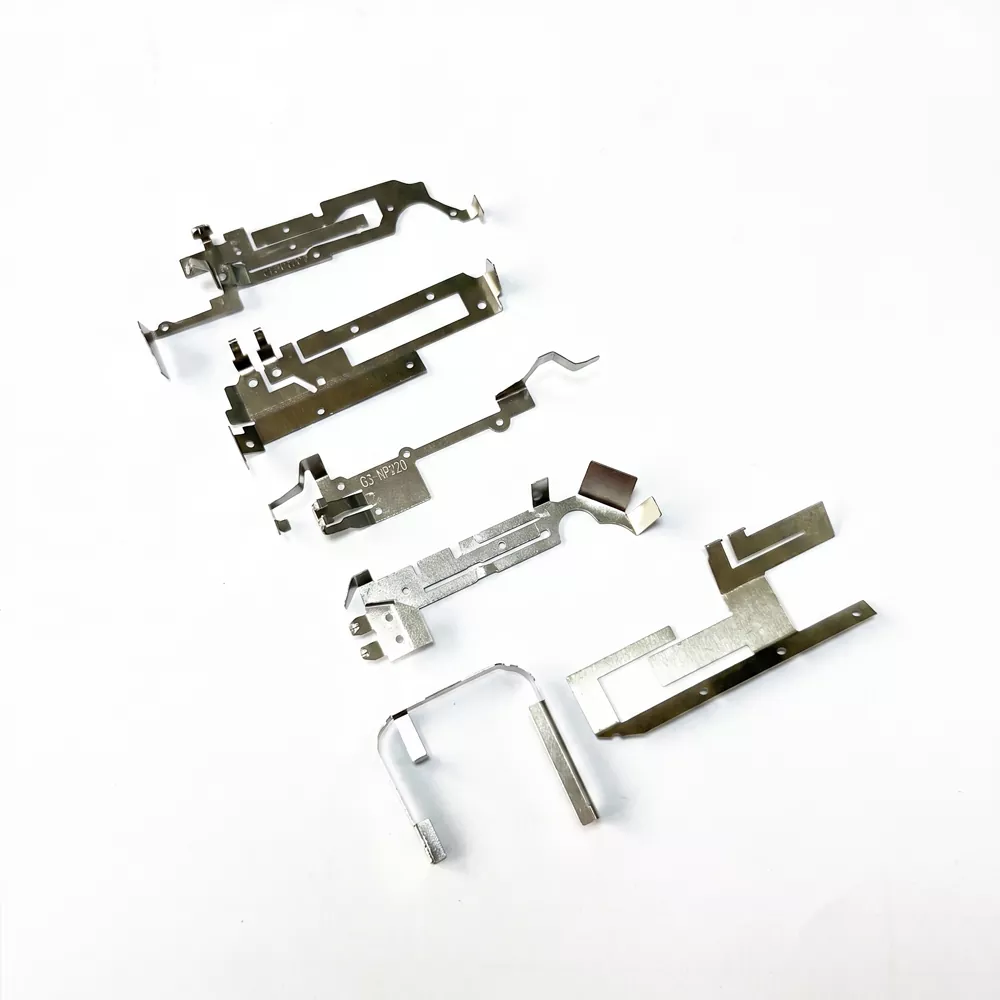

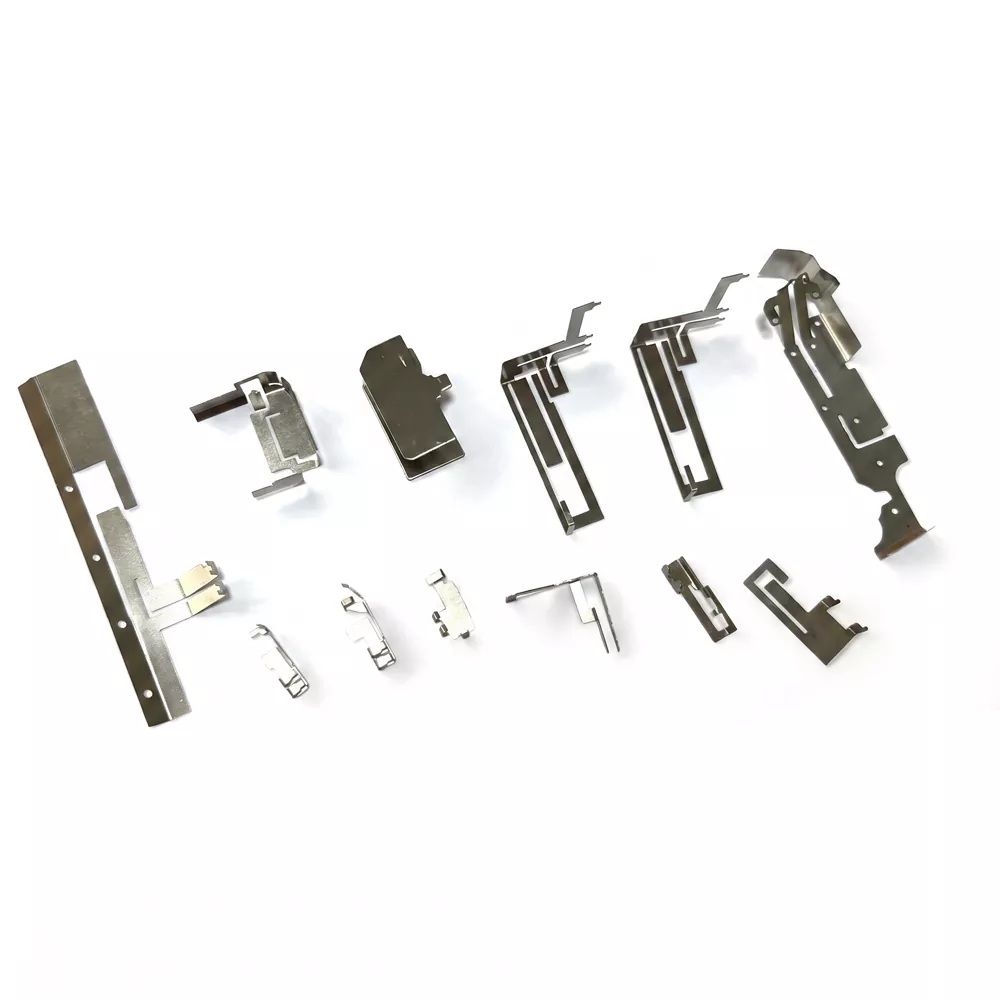

Metallist templiantenn on RF-komponent, mis on valmistatud üliõhukesest roostevabast terasest (nagu SUS301 või SUS304) või vasesulamist, kasutades täppisstantsimisprotsessi. Tavaliselt paksusega alla 1 mm, see on konstrueeritud nii, et see vastaks täpselt kumeratele või ebakorrapärastele seadmepindadele, mistõttu sobib see kompaktsete elektroonikatoodete jaoks.

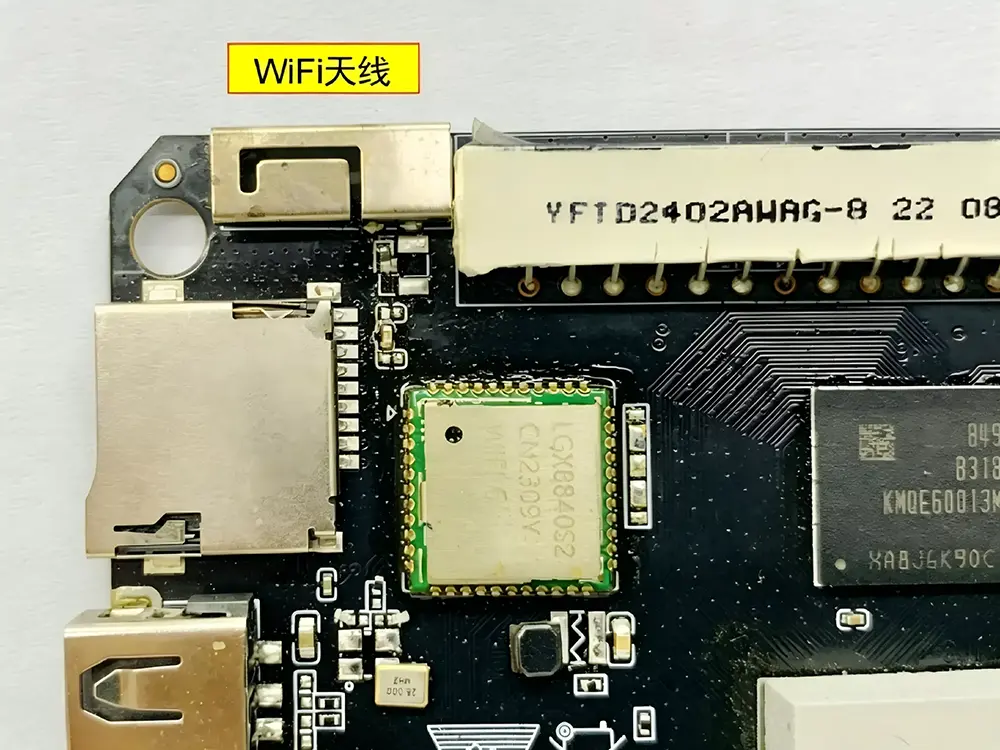

See antenn töötab läbi elektromagnetilise resonantsi, mille tekitab selle hoolikalt kavandatud metalligeomeetria. Paigaldamise ajal surutakse alumised kontaktpunktid PCB antenni klemmidele, moodustades usaldusväärse elektriühenduse ilma jootmiseta. Vedrukontaktstruktuur tagab stabiilse signaaliülekande, neelates samal ajal mehaanilist pinget elastse deformatsiooni kaudu, toetades pikaajalist vastupidavust korduva montaaži ja vibratsiooni tingimustes.

Tehnilised põhispetsifikatsioonid

Metallist templiantenn on mõeldud kompaktsete raadiosageduslike rakenduste jaoks, millel on kontrollitud takistus ja stabiilne mehaanilise kontakti jõudlus.

Standardiseeritud testimistingimused

Andmete järjepidevuse tagamiseks mõõdetakse kõiki raadiosageduslikke ja mehaanilisi parameetreid järgmistes standardtingimustes:

Impedantsi ja VSWR mõõtmine

Testitud 50 Ω võrdlussüsteemiga kalibreeritud vektorvõrguanalüsaatori (VNA) abil.

RF jõudluskeskkond

Mõõtmised tehakse vabas ruumis või poolkajavabas keskkonnas standardse võrdlusalusplaadiga.

Mehaaniline kontakti test

Antenn on paigaldatud standardsele PCB-plaadi paigutusele, millel on määratletud kontakti kõrgus ja kontrollitud pressijõud.

Sageduse mõõtmise tingimus

Kesksagedust hinnatakse pärast paigaldamist tüüpilisse seadme korpusesse, et võtta arvesse häälestusefekte.

Temperatuuri testimise seisukord

Soojustsükkel viiakse läbi vahemikus -40 ℃ kuni +85 ℃ pideva elektrilise järelevalve all.

Kohaldatavad seadmed ja rakendusstsenaariumid

Peamine müügiargument: miks valida riistvara vedruantenn?

Ruumisäästlik disain

Selle madala profiiliga struktuur võib kohanduda kõverate või ebakorrapäraste pindadega, aidates maksimeerida akude ja muude komponentide siseruumi.

Kulusäästlik kokkupanek

Press-fit ühendus PCB kontaktidega välistab jootmisprotsessid, vähendades masstootmises montaažiaega ja tootmiskulusid.

Mehaaniline vastupidavus

Elastne kontaktstruktuur säilitab stabiilse elektrilise jõudluse vibratsiooni, löögi ja korduva mehaanilise pinge korral.

Täpne positsioneerimise disain

Templiga joondusavad (ümmargused ja piludega) tagavad automaatse kokkupaneku ajal täpse positsioneerimise antenni toitepunkti ja PCB vahel.

Paigaldusjuhend ja tehnilised soovitused

Shenzhen Qianmu Communication Technology Co., Ltd. pakub järgmisi paigaldusjuhiseid, et tagada metalltempliantenni optimaalne jõudlus süsteemitaseme rakendustes.

1. Positsioneerimise disain

Projekteerige antenni konstruktsioonile vähemalt kaks joondusava: üks ümmargune ava esmaseks positsioneerimiseks ja üks piklik ava sekundaarseks joondamiseks. Vahekaugus peaks olema piisav, et tagada kokkupaneku ajal mehaaniline stabiilsus.

2. Kliirensi nõuded

Hoidke kiirgavat elementi ümbritsevatest metallkomponentidest ja juhtivatest materjalidest vaba. Tuleks säilitada korralik kliirensitsoon, et minimeerida lähedalasuvate struktuuride poolt põhjustatud häälestusefekte. Stabiilseks paigaldamiseks saab kasutada kleepuvat kinnitust.

3. Kontakt rõhuregulaatoriga

Vedruklemmi ja PCB etteandepadja vahelist kontaktjõudu tuleks reguleerida kindlaksmääratud mehaanilise vahemikus. Ebapiisav rõhk võib mõjutada raadiosagedusliku kontakti stabiilsust, samas kui liigne rõhk võib põhjustada kontaktstruktuuri püsivat deformatsiooni.

4. Süsteemitaseme häälestamine

Pärast lõppseadmesse kokkupanemist võib antenni jõudlus korpuse ja ümbritsevate komponentidega ühendamise tõttu muutuda. Resonantsi täpsuse tagamiseks süsteemi tasemel on soovitatav lõplik häälestamine vektorvõrguanalüsaatori (VNA) abil.

Kuidas valida õige riistvara vedruantenn?

Metallist templiantenni valimisel peaks hindamine põhinema järgmistel peamistel konstruktsiooniteguritel:

Saadaval seadmeruum

Mõõtke korpuse siseruum ja valige sobiva pikkuse, laiuse ja paksusega antenn, et tagada õige mehaaniline sobivus.

Töösagedus ja ribalaius

Määratlege sihtsidesagedus (nt WiFi, Bluetooth või alamGHz IoT sagedusalad). Kitsaribaliste konstruktsioonide puhul saab antenni jõudlust arenduse ajal struktuurilise reguleerimise abil peenhäälestada.

Rakenduskeskkond

Autotööstuses, välistingimustes või tööstuslikuks kasutamiseks on korrosioonikindluse ja temperatuuristabiilsuse parandamiseks soovitatav valida materjalid, nagu SUS304 ja pinnakatted.

PCB ja koostu disain

Veenduge, et trükkplaadi etteandepunkt oleks õigesti joondatud. Valige sobiv kinnitusstruktuur (pressitud või vedrukontaktiga disain), et parandada montaaži järjepidevust ja masstootmise saagikust.

Miks valida Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. keskendub traadita seadmete metalltempliantennilahenduste projekteerimisele ja tootmisele, toetades OEM/ODM-i arendust ja kohandatud antenni struktuure erinevate raadiosageduslike rakenduste jaoks.

Ettevõttesisene tootmisvõimalus

Täpne stantsimine ja tööriistu kontrollitakse sisemiselt, tagades tootmise stabiilse järjepidevuse ja skaleeritava väljundi.

Rakenduspõhine kohandamine

Antenni konstruktsioone saab reguleerida geomeetria, elastsuse ja pinnatöötluse osas, et need vastaksid erinevatele seadme ja korpuse nõuetele.

Protsessi tasemel kvaliteedikontroll

Mehaanilist töökindlust ja raadiosageduslikku jõudlust kontrollitakse kogu tootmise ajal, sealhulgas kontakti stabiilsuse ja elektrilise järjepidevuse kontrollimisel.

Tehniline tugi arenduse ajal

Saadaval on tehniline abi alates prototüüpimisest kuni masstootmiseni, sealhulgas integreerimisjuhised PCB ja süsteemi tasandil.

KKK

K1: Kuidas on metallist klambriantenni signaali tõhusus?

V: Tänu oma kompaktsele suurusele on efektiivsus tavaliselt vahemikus 30% kuni 50%. See sobib lühitoimeliste ja kulutundlike rakenduste jaoks, nagu nutikad koduseadmed. Pikamaanõuete jaoks pakub Qianmu Communications ka optimeeritud antennilahendusi.

K2: Mida peaksin tegema, kui jootekork on trükkplaadile surutud ja kontakt on halb?

V: Veenduge, et trükkplaadi padja kõrgus ja kinnituse rõhk oleks montaaži ajal õige. Vedrukonstruktsioon on loodud stabiilseks kontaktiks ja enne saatmist tehakse standardne testimine.

Q3: Kas toetate väikese partii proovivõttu?

V: Täielikult toetav. Professionaalse metalltempliantenni tarnijana mõistame uurimis- ja arendustegevuse etapis kehtivaid nõudeid ning pakume paindlikke prototüüpimisteenuseid, mis aitavad teil projekti valideerimist kiiresti edendada.

Q4: Mis mõjutab metallist templiantenni jõudlust?

 V: Toimivust mõjutavad peamiselt PCB paigutus, maapinna suurus, ümbritsev metall ja korpuse struktuur.

K5: Miks sagedus pärast paigaldamist nihkub?

V: Metallist ümbrus ja korpuse materjalid võivad resonantsi summutada, mis nõuab lõplikku häälestamist süsteemi tasemel.

K6: Mis põhjustab kehva kontakti jõudlust?

V: PCB padja vale kõrgus või ebapiisav vedru surve võib mõjutada elektrilist stabiilsust.

K7: Kas toetate prototüüpimist? V: Jah, teadus- ja arendustegevuse valideerimiseks toetatakse nii näidiste tootmist kui ka väikeste partiide kohandamist.
