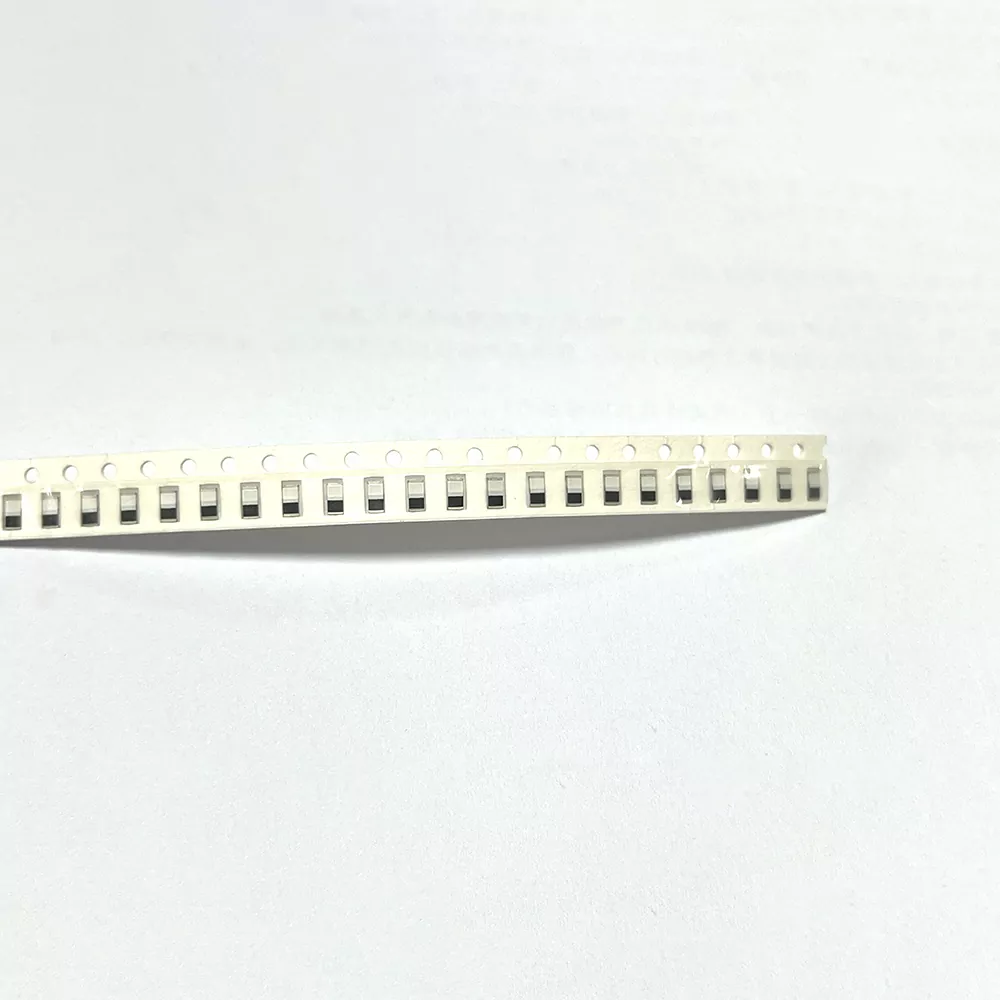

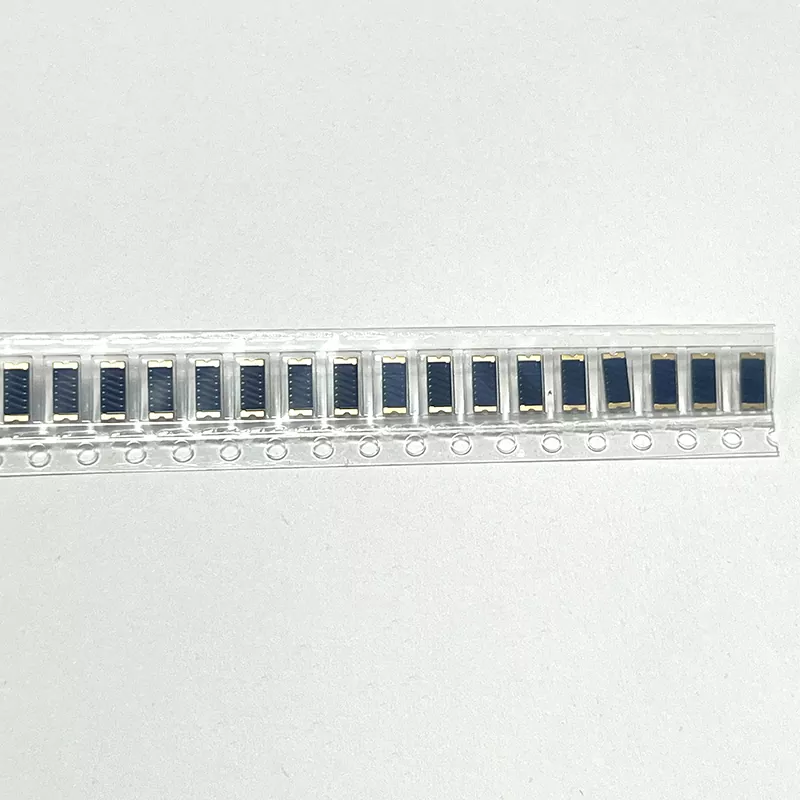

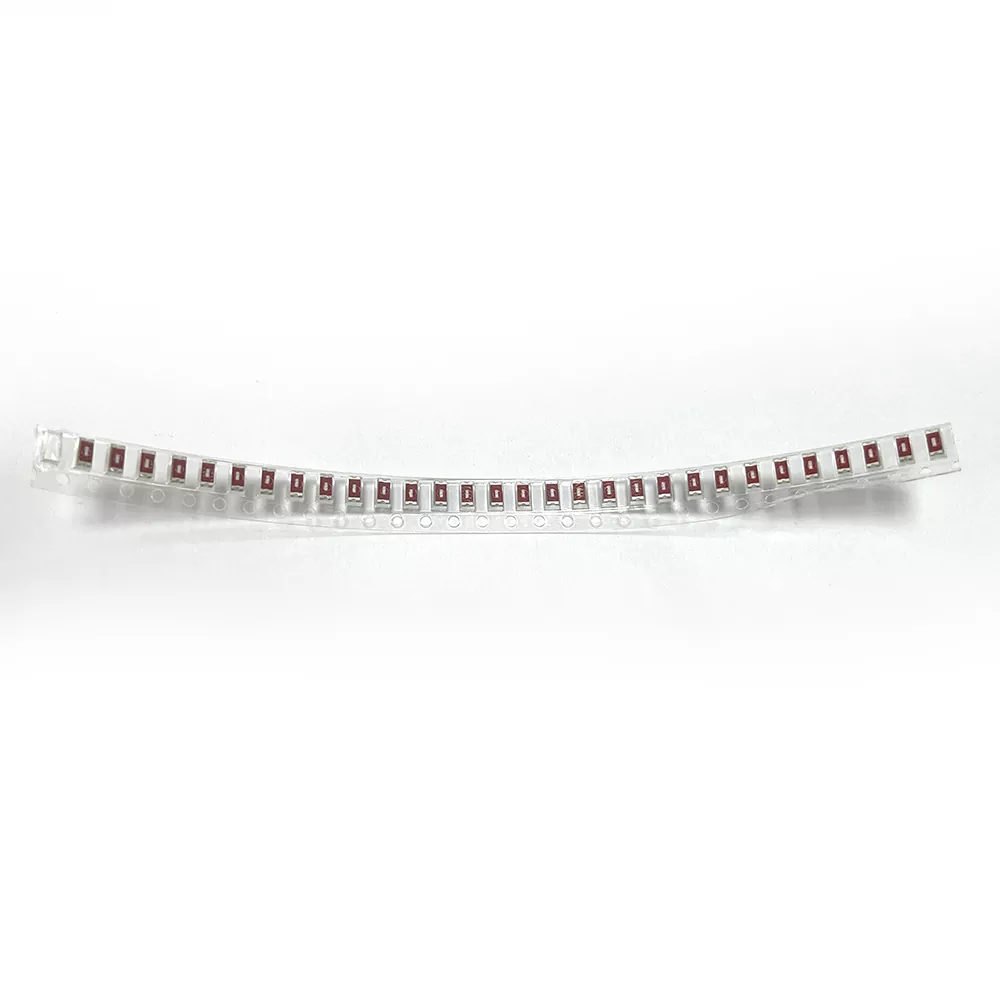

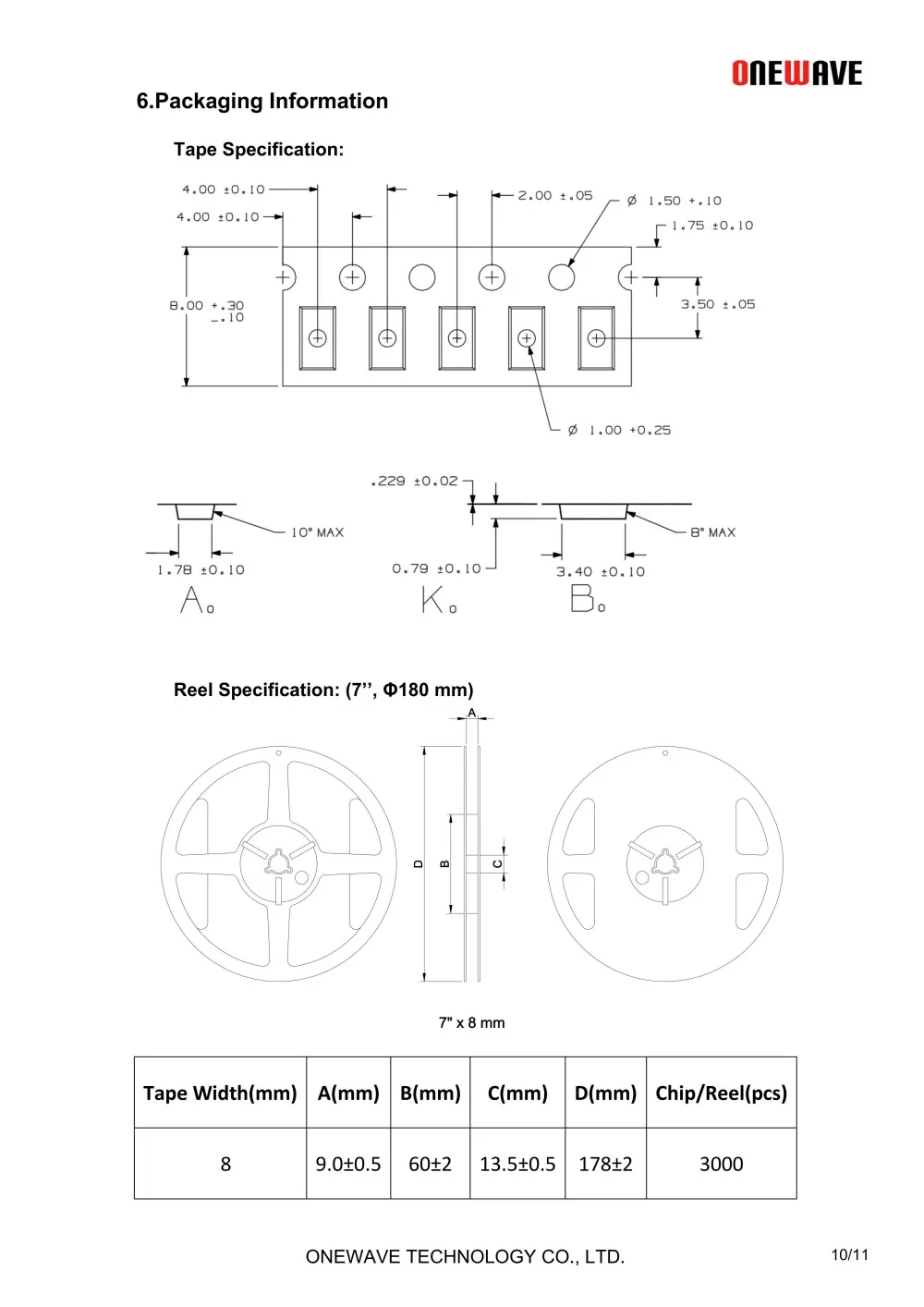

Keraamiline patch-antenn

Bluetooth Ceramic Patch Antenna on miniatuurne sisseehitatud RF-antenn, mis on spetsiaalselt välja töötatud 2,4 GHz Bluetoothi ​​sideriba jaoks. See kasutab südamiku substraadina kõrgdielektrilist keraamikat ja seda toodetakse kõrgel temperatuuril kihthaaval paagutamise ja metalli ahela täppissöövitamise teel.

This antenna is a passive patch RF transceiver component. It does not require external wiring or a large clearance area during installation.

Tänu oma suurele dielektrilisele materjalile ja kompaktsele struktuurile saavutab see tõhusa Bluetooth-signaali edastamise ja vastuvõtmise piiratud ruumis, pakkudes samal ajal eeliseid, nagu madal energiatarve, tugev häiretevastane jõudlus ja kõrge stabiilsus.

Seda kasutatakse laialdaselt tipptasemel sisseehitatud antennilahendusena Bluetooth-kantavate seadmete, nutikate kodutoodete, asjade Interneti-terminalide ja sõidukisse paigaldatud Bluetooth-seadmete masstootmiseks.

Kuidas see töötab

Qianmu kommunikatsiooni Bluetoothi ​​keraamiline plaasterantenn kasutab kõrge dielektrilise keraamilise resonantsi ja mikroriba kiirgusstruktuuri, mis koosneb keraamilisest dielektrilisest substraadist, pinnametallist kiirgusplaastrist ja alumisest maapinnast sobivast kihist.

The structure provides stable signal transmission, precise parameter control, and reliable performance verified through laboratory testing.

Täpne ribaresonants

Kasutades 9,2 kõrge dielektriga keraamilist substraati, sobib antenn täpselt kogu Bluetoothi ​​sagedusalaga 2400–2483,5 MHz. Ribade sobitamise täpsusega kuni 99,6%, vähendab see tõhusalt sageduse nihet ja signaali sumbumist, aidates lahendada Bluetoothi ​​viivituse ja lahtiühendamise probleeme.

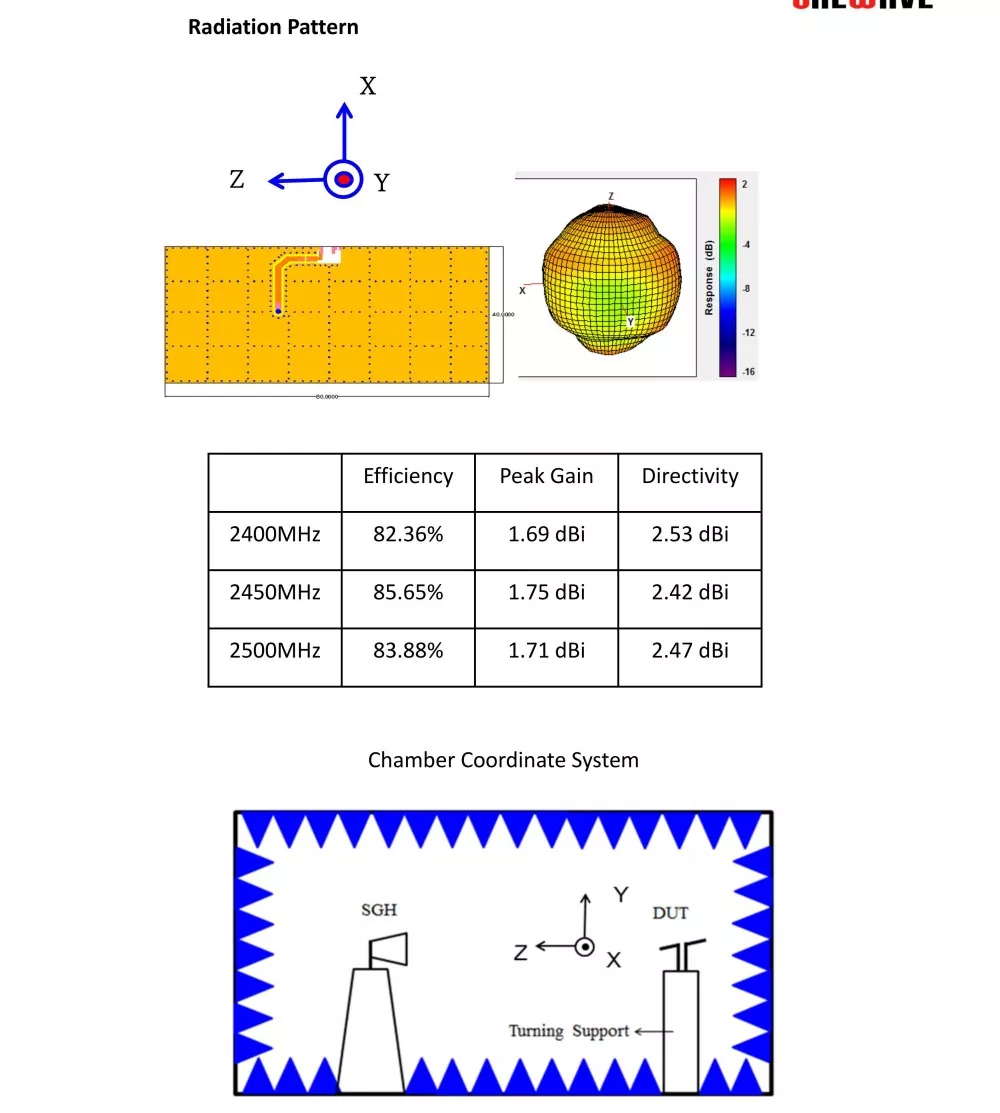

360° mitmesuunaline kiirgus

Pinna täpsusega mikroribaahel tekitab ühtlase elektromagnetilise kiirgusvälja, mille kiirguse ühtlus on kuni 95%. Võrreldes tavaliste PCB-antennidega vähendab see oluliselt signaali pimealasid ja tagab seadmete jaoks stabiilsemad mitme nurgaga ühendused.

Tugev elektromagnetiliste häirete vastupidavus

Keraamiline dielektriline materjal tagab loomupärase elektromagnetilise isolatsiooni, aidates kaitsta emaplaadi kiipide, toiteallikate ja aku müra tekitatavaid häireid. Keerulistes tingimustes suurendatakse signaali-müra suhet 4–6 dB võrra, pakkudes paremat häiretevastast jõudlust kui tavalised vedru- ja PCB-antennid.

Madala võimsusega impedantsi sobitamine

Antenn kasutab standardset 50 Ω täpset impedantsi sobitamist seisulaine suhtega ≤1,3, tagades äärmiselt väikese signaalikadu. See võib vähendada Bluetoothi ​​energiatarbimist 15%, muutes selle sobivaks BLE vähese energiatarbega rakenduste ja pika aku kasutusea nõuete jaoks.

Stabiilne töö laias temperatuurivahemikus

Integreeritud kõrgel temperatuuril paagutatud struktuur tagab suurepärase termilise stabiilsuse. Pärast kõrge ja madala temperatuuriga tsüklikatseid vahemikus -40 °C kuni +85 °C jääb sageduse hälve vahemikku ≤±2MHz. Antenn säilitab stabiilse jõudluse nii kõrge kui ka madala temperatuuriga keskkondades.

Tootevaliku juhend

Paljud riistvaraarendajad ja -ostjad keskenduvad ainult suurusele ja eiravad töötingimuste ja parameetrite sobivust, mille tulemuseks on masstootmise ümbertöötlemine ja terminali rikked. Bluetoothi ​​keraamilise patch-antenni valimisel saate selle täpselt sobitada vastavalt kolmele põhimõõtmele:

• Valige seadme toitenõuete põhjal: akutoitega BLE vähese energiatarbega seadmete ja kantavate seadmete puhul eelistage ülimadala võimsusega standardseid keraamilisi antenne, et seadme aku kasutusiga oluliselt pikendada; Pistikseadmete jaoks valige suure võimendusega täiustatud versioon.

• Valige töötingimuste põhjal: siseruumides kasutatavate tavatemperatuuriliste tsiviilseadmete jaoks on tavaline mudel vastuvõetav; Sõidukitele paigaldatavate, välistingimustes kasutatavate ja tööstuslike seadmete jaoks tuleb valida tööstusliku kvaliteediga laia temperatuuriga vibratsioonivastased mudelid. Need taluvad karmi keskkonda ja nende jõudlus ei halvene pika kasutusperioodi jooksul.

• Valige seadme struktuuri alusel: väga väikese korpusega ja reserveeritud pearuumita seadmete jaoks valige miniatuursed pinnale paigaldatavad mudelid; Seadmete jaoks, mis nõuavad Bluetoothi ​​kaugedastust ja Mesh-võrku, valige suure võimendusega ja häiretevastased kohandatud mudelid.

KKK

K1: Mis on Bluetoothi ​​keraamilise plaastriantenni suurim eelis tavalise antenni ees?

A1: Peamised eelised on kõrge stabiilsus, väike energiatarve, tugev häiretevastane toime, vastupidavus kõrgetele ja madalatele temperatuuridele, masstootmise kõrge järjepidevus, täiuslikult lahendab tavaliste PCB-antennide ja vedruantennide valupunkte, nagu lihtne häire, suur sagedushälve, suur energiatarve ja halb vibratsioonikindlus, mis sobib eriti hästi tipptasemel nutika riistvara, tööstus- ja autotööstuse masstootmiseks.

K2: Kas see antenn toetab Bluetooth 5.0/5.1/5.3 BLE vähese energiatarbega protokolli?

A2: täielikult toetatud. See ühildub kõigi Bluetooth-protokolli versioonidega, ühildub madala energiatarbega BLE-ga, Bluetooth Mesh-võrguga, 2,4G universaalse traadita edastusega ja ühildub kõigi turul olevate tavaliste Bluetooth-moodulitega.

Q3: Kas suurust, parameetreid ja kaubamärgi LOGO saab kohandada?

A3: toetab täismõõtmelist kohandamist. Lähtetehasena saab see antenni suurust, impedantsi ja võimendust peenhäälestada vastavalt kliendi nõudmistele, toetada kliendi eksklusiivse LOGO siiditrükkimist korpusele ja kohaneda OEM/ODM-i omamärgise masstootmisnõuetega.
