Kevadantenn

Professionaalse tarnijana pakub Qianmu Communication kohandatud ülitäpse spiraalvedruantenni teenuseid. Valmistatud esmaklassilistest materjalidest. Nikkeldatud süsinikterasest Valmistatud fosforpronksist, sellel on erakordne juhtivus ja korrosioonikindlus. Oleme usaldusväärsed.Hiina tootjaPakume ühtset lahendust prototüüpimisest masstootmiseni, mida kasutatakse laialdaselt asjade Internetis, kaugjuhtimispultides ja traadita side moodulites.

Saada päring

Tootekirjeldus

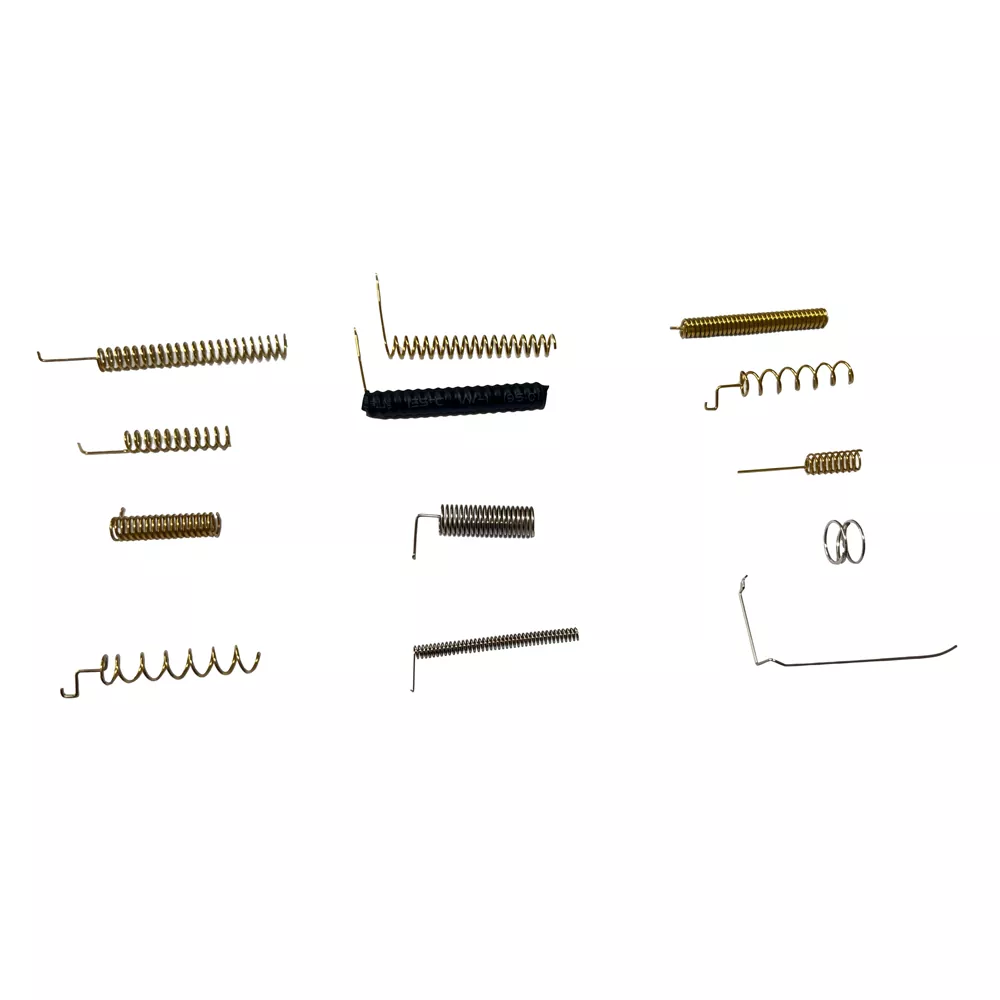

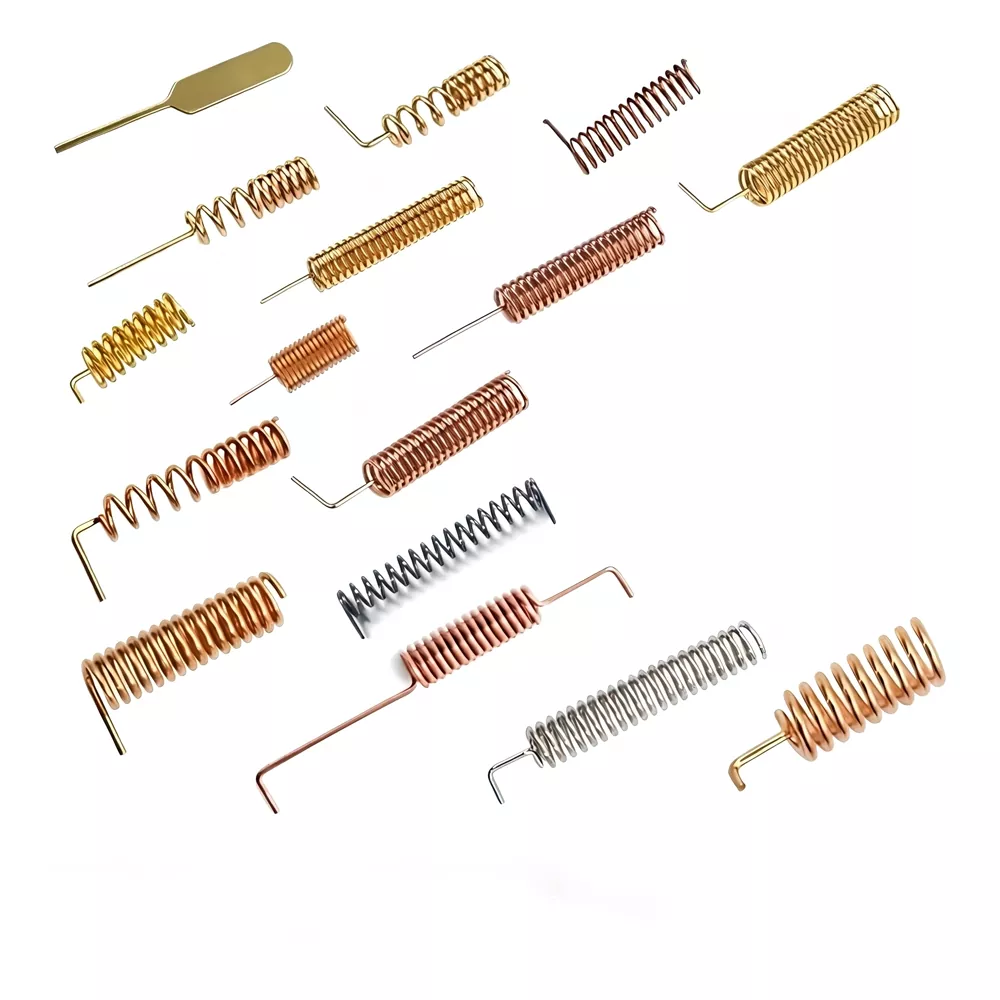

Vedruantenn (tuntud ka kui spiraalne antenn) on antenni struktuur, milles metalljuht on keritud spiraalseks vedrukujuliseks, kasutades signaali edastamise kandjana spiraalselt konfigureeritud metalljuhti. Sellel on 50-oomine takistus ja see koosneb kolmest põhikomponendist: sisemine vasktraat (kasutatakse signaalide edastamiseks ja vastuvõtmiseks), välimine varjestustraat (mis on ette nähtud väliste elektromagnetiliste häirete blokeerimiseks) ja välimine isolatsioonikiht (mis neutraliseerib välise mahtuvuse ja induktiivsuse mõju). Koos moodustavad need komponendid suletud süsteemi, millel on tugev häirevastane jõudlus.

Shenzhen Qianmu Communication Technology Co., Ltd., kommunikatsioonitoodete antennide uurimis- ja arendustegevusele, tootmisele ja müügile spetsialiseerunud professionaalne ettevõte, on antennivaldkonnaga palju aastaid tegelenud ja on pühendunud ülemaailmsetele klientidele kvaliteetsete vedruantennilahenduste pakkumisele.

Spring Antenna

Tehnilised andmed

Qianmu Communication vedruantenn katab mitut sagedusriba madalatest kuni kõrgete sagedusteni, mis vastab erinevate rakendusstsenaariumide nõuetele. Peamised tehnilised parameetrid on järgmised:

Parameetri üksus	Spetsifikatsioonivahemik
Sagedusvahemik	315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2,4GHz / GSM 824-2170MHz
Kasu	0,8 dBi ~ 3,5 dBi
Takistus	50 Omega
VSWR	≤1,5 ~ ≤1,8
Polarisatsioon	Vertikaalne polarisatsioon / ringpolarisatsioon
Kiirgusmuster	Omni-suunaline
Võimsusvõimsus	Max 50W
Töötemperatuur	-40 ℃ ~ +85 ℃
Antenni efektiivsus	35–80% (sõltub paigalduskeskkonnast)
Materjal	Vask, kullamine, nikkelimine jne.

Spring Antenna

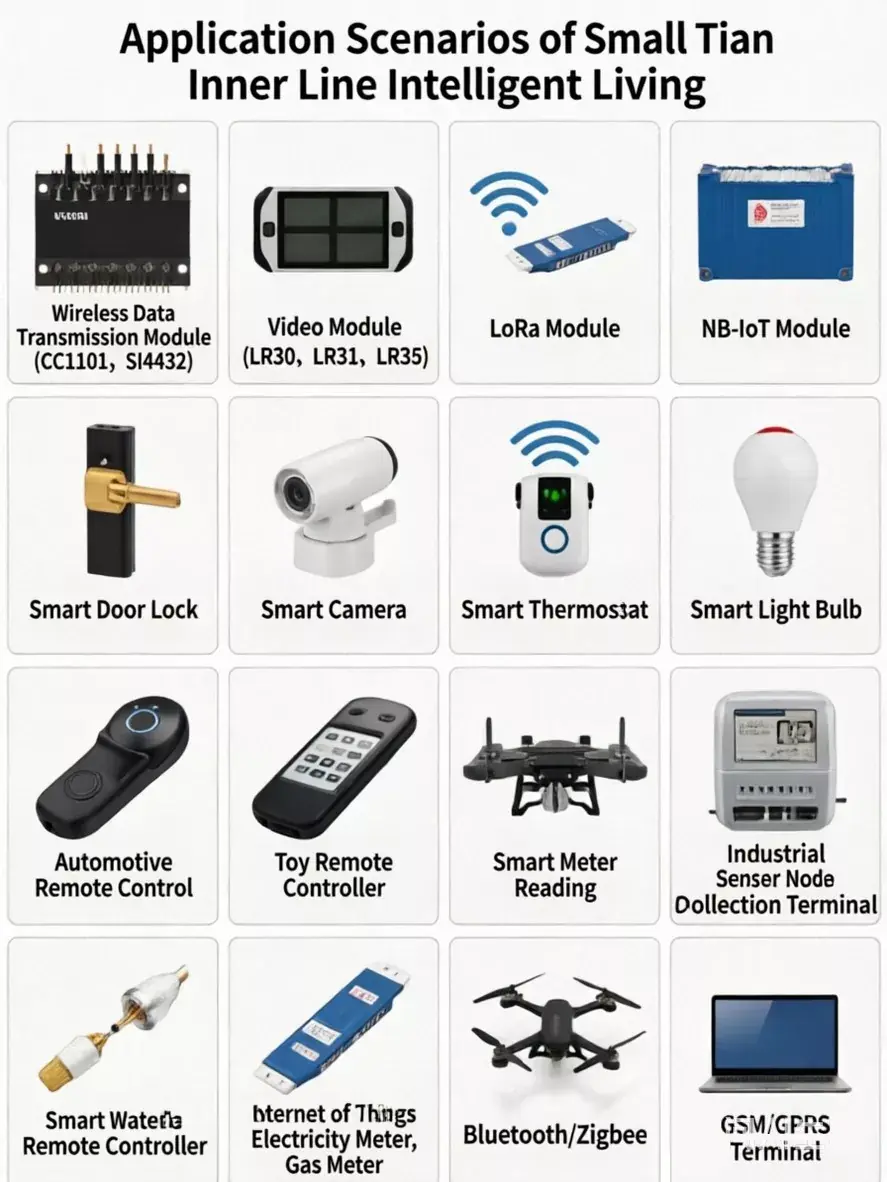

Kohaldatavad seadmed

Qianmu sidevedruantenni kasutatakse laialdaselt järgmistes seadmetes ja stsenaariumides:

Juhtmeta andmeedastusmoodul: CC1101, Si4432 ja muud juhtmeta raadiosagedusmoodulid

LoRa moodulid: LR30, LR31, LR36 ja muud LoRa sidemoodulid

NB-IoT moodul: NB-IoT traadita side terminal

Nutikad koduseadmed: nutikad ukselukud, nutikad kaamerad, nutikad termostaadid, nutikad lambipirnid ja palju muud

Juhtmeta kaugjuhtimisseadmed: auto kaugjuhtimispuldid, mänguasjade kaugjuhtimispuldid, tööstuslikud kaugjuhtimispuldid ja palju muud

IoT terminal: IoT andurite sõlmed, andmehõive terminalid

Nutikas mõõtmine: nutikad vee-, elektri- ja gaasiarvestid

Bluetooth/Zigbee moodul: Bluetoothi traadita side, Zigbee võrguseadmed

Droonide telemeetria: andmelink väikeste droonide jaoks

GSM/GPRS-seadmed: GSM-modemid, kaugseiresüsteemid

Spring Antenna

Võrdlus konkureerivate toodetega

Võrdluspunkt	Qianmu side kevadantenn	PCB antenn	Väline varrasantenn
Kasu	0,8–3,5 dBi	2-6 dBi	Suhteliselt kõrge
Mitmesuunaline jõudlus	★★★★★ Suurepärane	★★☆ Tugev suund	★★★★ Hea
Suurus	★★★★ Kompaktne	★★★★★ Üliväike	★★☆ Suur
Häirevastane võime	★★★★★ Tugev	★★★ Keskmine	★★★★ Suhteliselt tugev
Paigaldamise paindlikkus	★★★★★ Äärmiselt paindlik	★★★ Fikseeritud ainult PCB-le	★★★ Vajalik väline paigaldus
Maksumus	★★★★ Mõõdukas	★★★★★ Madal	★★☆ Suhteliselt kõrge
Disaini muutmine	★★★★ Paindlik	★★☆ Vajalik on PCB ümbertegemine	★★★ Tavaline

Qianmu Communication vedruantenn saavutab optimaalse tasakaalu mitmesuunalise leviala, häiretevastase võime, paigalduspaindlikkuse ja üldkulude vahel, muutes selle ideaalseks sisseehitatud antennivalikuks asjade Interneti ja traadita sideseadmete jaoks.

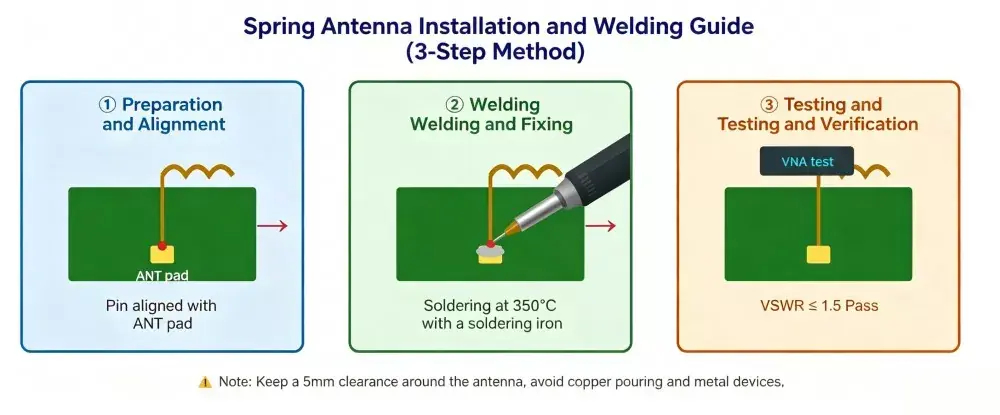

Paigaldusjuhend

1. samm: valmistuge keevitamiseks

Joondage vedruantenni otsas olev tihvt (tavaliselt üks tihvt või jootepadi) PCB-l reserveeritud ANT jootepadjaga. Signaali õige edastamise tagamiseks tuleb jootepadi ühendada RF-toiteliiniga, näiteks 50-oomise mikroribaliini või koplanaarse lainejuhiga.

2. samm: keevitamine ja kinnitamine

Painutage konksukujulist osa ja ühendage see juhtmevaba mooduli ANT-tihvtiga, seejärel viige jootmisprotsess kindlalt lõpule. Soovitatav on uuesti jootmine, kuna see ühildub standardsete pindmontaažiprotsessidega.

3. samm: ülevaatus ja testimine

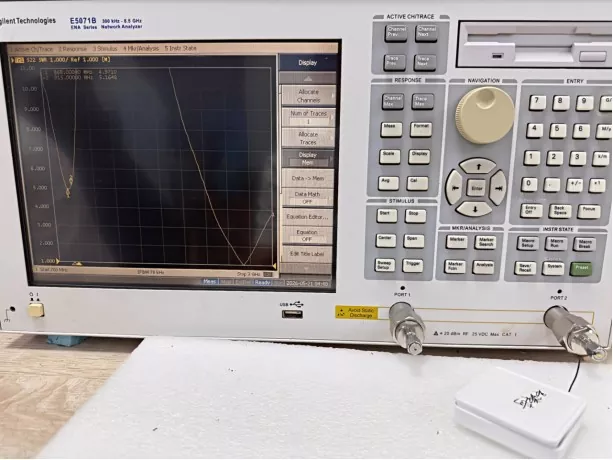

Pärast jootmist kasutage vektorvõrgu analüsaatorit, et mõõta pinge seisulaine suhet (VSWR) ja kontrollida, kas raadiosageduslik jõudlus vastab nõutavatele spetsifikatsioonidele.

Spring Antenna

Märkmed

1. Hoidke vaba ruumi: vältige juhtmete vedamist ja metallosade paigutamist antenni 5 mm raadiusesse; Ärge katke akut ega varjestuskatet 10 mm või rohkem põhjast kõrgemal.

2. 50Ω edastusliin: ühendage RF-kiip otse samal kihil oleva mikroriba või sisemise kihi ribaliini kaudu; kasutage nurkades 45° kaldeid, et vältida impedantsi järske muutusi.

3.Hoidke metallist eemal: vedruantenni kasutamisel tuleb kõigepealt tagada, et antenn hoitakse eemal metallmaterjalidest, sealhulgas trükkplaatide maandustasanditest, juhtmestikust, patareidest, ekraanidest, metallkorpustest ja muust.

4.Järjepidev keevitussuund: Masstootmise puhul on oluline tagada, et antenni keevitussuund ühtiks antenni tootja poolt valiku ajal määratud keevitussuunaga.

5. Häälestamine ja margineerimine: kui kogu plastkorpusega seadme elektromagnetiline keskkond on keeruline, saab RF-otsas reserveerida π-võrgu ja resonantssagedust saab peenhäälestada, kasutades reguleeritavat kondensaatorit vahemikus 3 pF kuni 6,8 pF.

Kuidas valida kevadantenni?

Valiku sammud	Põhipunktid	Üksikasjad
1. Kinnitage töösagedus	Valige antenn sideprotokolli ja sagedusriba järgi	Levinud sagedusalad: • 315 MHz: traditsioonilised kaugjuhtimisseadmed • 433 MHz: LoRa, nutikad arvestid, tööstuslikud kaugjuhtimispuldid • 470/490 MHz: tööstuslikud asjade interneti seadmed • 868/915 MHz: ISM sagedusalad Euroopale ja Põhja-Ameerikale • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM sidemooduli ribad: mobiiltelefoni
2. Hinnake kasuminõuet	Sobitage võimendus edastuskaugusega	•Lühike vahemaa (<100 m): 0,8–2 dBi • Keskmine vahemaa (100–500 m): 2–3 dBi • Pikk vahemaa (>500 m): üle 3 dBi

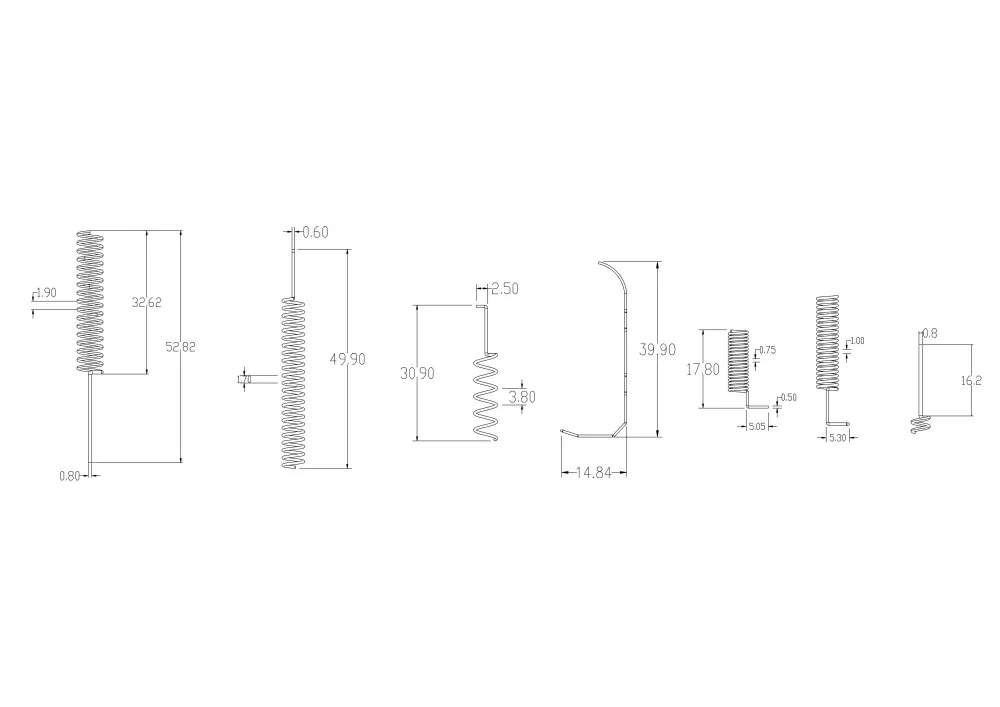

3. Kontrollige Installation Space	Sobitage suurus ja struktuur PCB-ga	1. Õige pikkuse ja läbimõõdu valimiseks mõõtke seadme siseruum. 2. Piiratud ruumiga ruumides on saadaval painutatud antennid PCB servade paigaldamiseks.
4. Hinda rakenduskeskkonda	Häire- ja korrosioonivastane kaitse	1. Metallist varjestusega seadmed: soovitatav on ringpolarisatsiooniantenn. 2. Niiske/väliskeskkond: hõbe/kuldmine antioksüdatsiooniks.
5. Valige usaldusväärne tarnija	Ühekordne kohandatud tootmisteenus	Qianmu Communication on professionaalne antennitehas ja tarnija, mis toetab OEM-i ja ODM-i, pakkudes täisteenust, sealhulgas antenni projekteerimist, proovide võtmist ja masstootmist.

KKK

K1: Kumb on parem, vedruantenn või PCB-antenn?

V: Valik sõltub rakenduse konkreetsetest nõuetest. Spring Antenna lahendused sobivad rakendustele, mis nõuavad kaugedastust (>100 meetrit), mitmesuunalist katvust ja paindlikke paigaldussuundi, samas kui PCB antennid sobivad pigem kompaktsetele seadmetele, millel on ranged suuruse ja kulupiirangud. Qianmu Communication pakub nii lahendusi kui ka professionaalseid soovitusi, mis põhinevad erinevatel projektivajadustel.

K2: Kas suurem võimendus tähendab alati paremat antenni jõudlust?

V: Mitte tingimata. Suurem võimendus parandab tavaliselt signaali kontsentratsiooni, kuid võib teatud suundades katvust vähendada. Optimaalse valiku puhul tuleks arvesse võtta edastuskaugust, leviala nõudeid ja rakenduskeskkonda. Qianmu Communication pakub tooteid erinevate võimendusvalikutega vahemikus 0,8 kuni 3,5 dBi.

Q3: kas antenni saab kohandada?

V: Jah. Qianmu Communication pakub OEM/ODM-i kohandamisteenuseid, sealhulgas sageduse reguleerimist, suuruse muutmist, materjali valikut ja paindenurga kohandamist, et vastata erinevatele rakendusnõuetele.

Q4: Mis on töötemperatuuri vahemik?

V: Qianmu Communication tooted töötavad usaldusväärselt vahemikus -40 ℃ kuni +85 ℃, vastates enamiku tööstus- ja tarbijarakenduste nõuetele.

K5: Kas impedantsi sobitamine on vajalik?

V: Jah. Standardtakistus on 50 Ω ja praktilistes rakendustes võib optimaalse jõudluse saavutamiseks olla vajalik antenni ja raadiosagedussaatja pordi vaheline sobitamine. Qianmu Communication pakub tehnilist tuge antennide sobitamiseks ja silumiseks.

Q6: Mis on minimaalne tellimuse kogus (MOQ)?

V: Qianmu Communication toetab paindlikke tellimuste koguseid, alates prototüübi näidistest ja väikestest partiidest kuni suuremahulise tootmiseni. Üksikasjalike MOQ nõuete saamiseks võtke ühendust meie müügimeeskonnaga.
