NB-IoT antenn

Turul on saadaval kolm peamist IoT-antennitüüpi: sisseehitatud plaastriantennid, iminapaga sõidukile kinnitatavad antennid ja kruvikinnitusega välised veekindlad antennid.

Selles artiklis näidatud NB-IoT antenn kuulub kruvikinnitusega välistingimustes kasutatavate veekindlate antennide kategooriasse. See on spetsiaalselt ette nähtud tööstuslike elektriliste juhtkappide, välistingimustes kasutatavate integreeritud seadmete karpide ja kohalike asjade Interneti terminalide jaoks.

Qianmu Communicationi korpuse väline NB-antenn toetab täisriba NB-IoT-d sagedustel 700 MHz kuni 960 MHz ja ühildub kolme suurema operaatori kitsaribavõrkudega: China Mobile, China Unicom ja China Telecom. See on saadaval kahe levinud kruvisuurusega M12 ja M16, mis vastavad enamiku kodumaiste ja imporditud tööstuslike kappide paigaldusaukude standarditele.

Mis on NB-IoT-kappide väline antenn

NB-IoT korpuse väline antenn on kruvikinnitusega veekindel RF-antenn, mis on mõeldud tööstuslikele asjade Interneti-seadmetele. See paigaldatakse väliselt seadmekappidele, et tagada NB-IoT terminalide jaoks stabiilne traadita signaaliedastus väli- ja tööstuskeskkondades.

Tööpõhimõte

Paljud kliendid arvavad ekslikult, et antenn on ainult metallist ostsillaator ja et veekindel korpus ei mõjuta signaali jõudlust. Tegelikult mõjutab NB-IoT korpuse välisantenni konstruktsioon otseselt pikamaa väliskommunikatsiooni stabiilsust. Töövõimet saab testida ja kontrollida vektorvõrgu analüsaatorite ja varjestatud kajavabade kambrite abil.

1. Madalsagedusliku ostsillaatori resonantsstruktuur

NB-IoT töötab 700–960 MHz madalsagedusalas, millel on pikemad lainepikkused ja kõrgemad nõuded ostsillaatori pikkusele ja maapinna sobitamisele. Antenni sees on kasutatud segmenteeritud vasest kiirgavaid elemente, mis sobivad täpselt kitsariba madalsagedusliku resonantsiga ning väldivad tavalistes lühikestes antennides esinevat resonantsi nihet ja seisulaine suurenemist.

2. Kabineti isoleeritud kiirgusstruktuur

Antenn on paigaldatud kappi väljapoole. Metallkruvi kasutatakse kinnitamiseks ja maandusühenduseks, samas kui ostsillaator hoiab ohutut isolatsioonikaugust kapi lehtmetallist. See väldib RF-signaali varjestamist ja metallist korpuse põhjustatud neeldumist.

Sama spetsifikatsiooni korral võib metallkappi paigaldatud sisseehitatud antenni sumbumine olla 6–9 dB, samas kui välise NB-IoT antenni üldine sumbumine on ainult 1–2 dB.

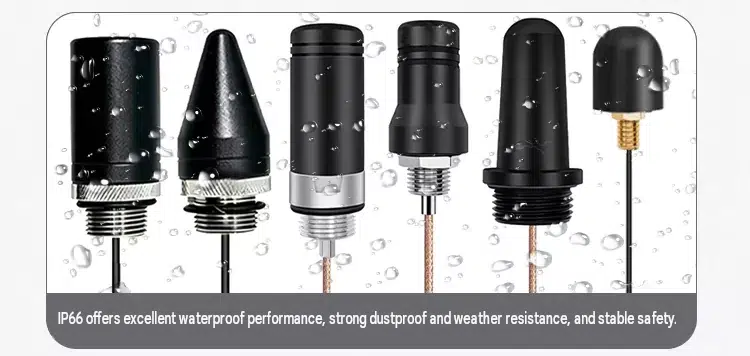

3. Mitmekihiline suletud veekindel struktuur

Antennil on tagumine veekindel silikoontihend, keermestatud veekindel kummirõngas ja survevalatud väljavoolutraat, mis tagavad kolme kaitsekihi. Vihmavesi ja kondensaat ei pääse mööda kaablit kappi. 50 Ω koaksiaalkaabel säilitab stabiilse RF-signaali edastuse ja hoiab ära välistemperatuuri muutustest põhjustatud impedantsi triivi.

4. Mürasummutusstruktuur

Antenni alus lisab maandusrõnga, et filtreerida toiteallikate, PLC-de ja kapis olevate releede tekitatud elektromagnetmüra, vähendada mürataset ja parandada asjade Interneti terminali tugijaama juurdepääsu edukust.

Ühilduvad seadmed

NB-IoT antenn on mõeldud IoT terminalidele, mis nõuavad metallkapi kaitset ja pikaajalist välistingimustes töötamist. See sobib tsiviil-, kaubandus- ja tööstusseadmetele:

1. Smart Remote Transmission veemõõtja kapid

Munitsipaalvee- ja gaasiseadmed, gaasikogumiskastid, torustiku rõhu jälgimise ja juhtkapid ning veebipõhised veekvaliteedi jälgimise seadmed.

2. Nutikad toite- ja tööstuslikud juhtimisseadmed

Välisvõimsuse kogumiskapid, madalpinge jaotuse seireklemmid, fotogalvaanilised energiasalvestiga integreeritud juhtkapid ja elektriarvestite kontsentraatorid.

3. Smart City valveseadmed

Teetolmu seirekastid, keskkonna- ja ilmaseirejaamad, parkimispiirde juhtkapid ja välitänavalambi nutikad kontrollerid.

4. Tööstusautomaatika terminalid

Tehase töökoja andmete kogumise juhtkarbid, lao logistika positsioneerimisterminalid ja seadmete rikete traadita häirekapid.

5. Põllumajanduse asjade interneti seadmed

Põllupinnase seirekapid, vesiviljelusvee kvaliteedi kontrollkapid ja kasvuhoonekeskkonna integreeritud seireseadmed.

Üksikasjalik tehniliste parameetrite tabel

Ühine KKK jaotis

K1: Kas välise NB-IoT antenni kaabli pikkust ja pistikut saab muuta?

V: Jah. Standardmudelid toetavad koaksiaalkaablite pikkusi 1,5 kuni 10 m. Ühendeid, nagu SMA, IPEX ja N, saab vastavalt nõuetele asendada. Hulgitellimused toetavad ka kohandatud kestavärve ja LOGO siiditrükki.

Q2: Kas see väliantenn ühildub korraga China Mobile'i, China Unicomi ja China Telecomi NB-kaartidega?

V: Jah. Antenn katab kogu 700–960 MHz NB-IoT sagedusala ja ühildub kolme suurema operaatori NB-võrkudega. Erinevate sagedusalade jaoks ei ole vaja eraldi versioone osta.

K3: Kas juhtme painutamine mõjutab antenni signaali, kui kapi siseruum on piiratud?

V: Kaablit saab õrnalt painutada suure painderaadiusega, kuid 90-kraadist painutamist ja korduvat voltimist tuleks vältida. Paigaldamise ajal hoidke kaabel võimalikult sirge ja eemal häireallikatest, nagu toiteallikad ja sagedusmuundurid, et vältida signaali märkimisväärset nõrgenemist.

K4: Kas antenni metallmutter on pikaajalisel kasutamisel rannikuäärsetes soolapihustustes roostetav?

V: Ei. Antenni lukustusmutter on valmistatud passiveeritud roostevastasest alumiiniumsulamist ja on läbinud 48-tunnise soolapihustustesti. Pikaajalisel välistingimustes kasutamisel rannikualadel ei teki see roostet ega ummistumist. Väga korrodeerivate keskkondade puhul võib kohandatud korrosioonivastaste lahenduste osas konsulteerida inseneridega.
