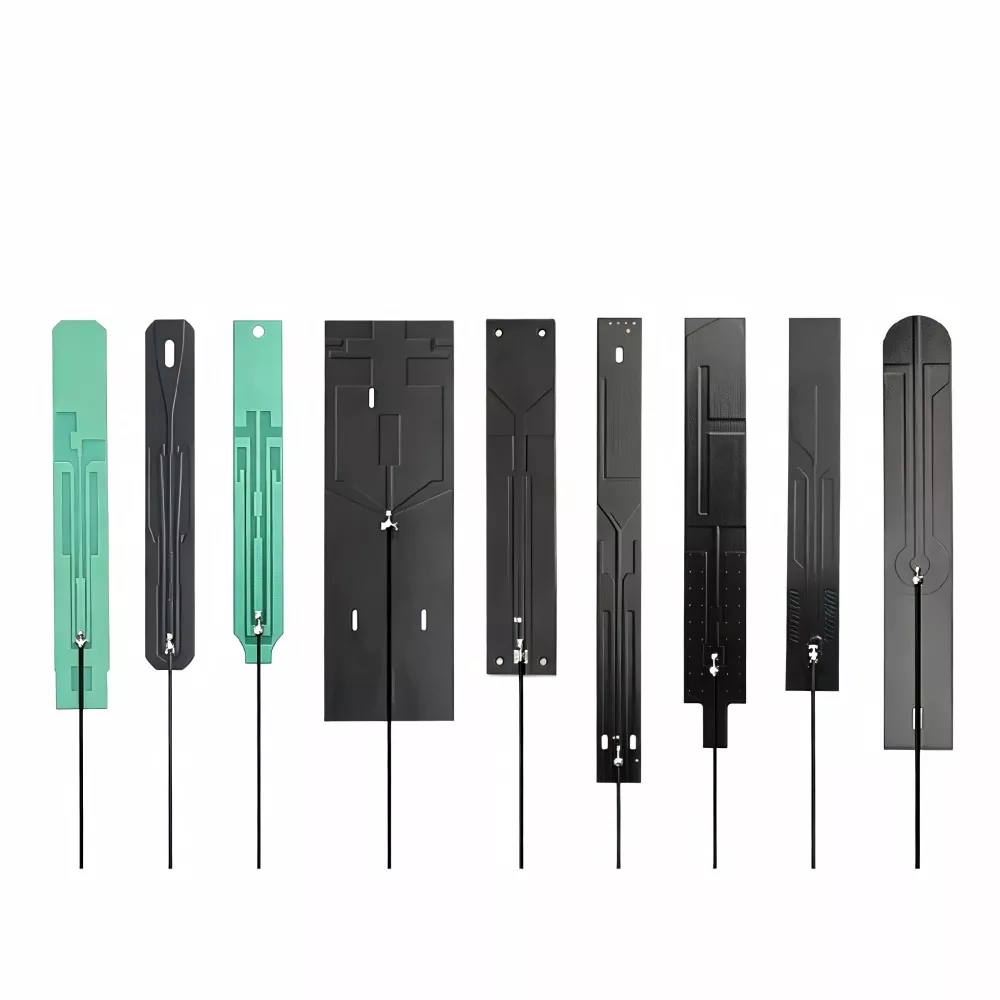

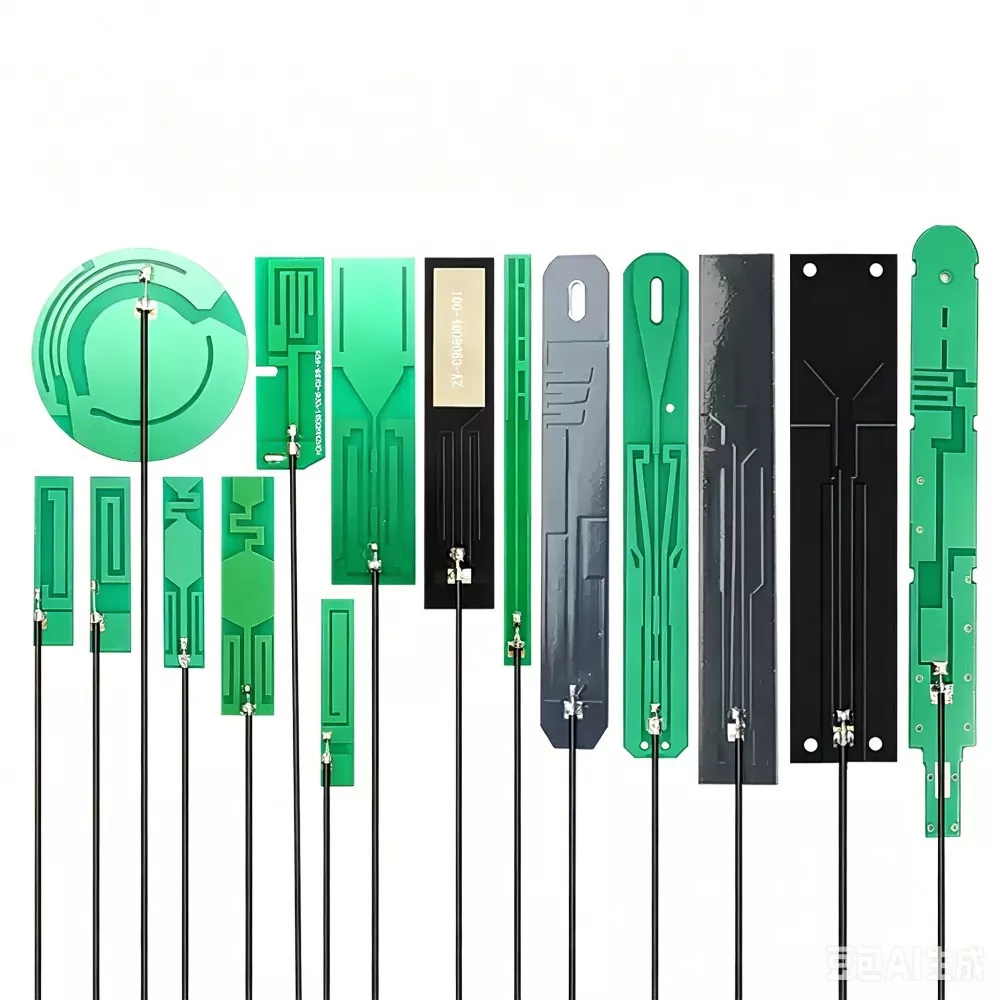

Jäik PCB antenn
Shenzhen Qianmu Communication Technology Co., Ltd. on usaldusväärne Hiina jäikade PCB-antennide tarnija ja tootja, kes pakub hulgitellimuste ja kohandatud projektide jaoks originaalseid lahendusi. Oleme spetsialiseerunud standardsetele ja kohandatud sisseehitatud antennidele 2.4G, 5.8G, WiFi, Bluetoothi, LTE ja LoRa rakenduste jaoks, mida toetab professionaalne OEM/ODM tugi.
Jäik PCB antenn on miniatuurne sisseehitatud juhtmevaba transiiveri antenn, mis on toodetud professionaalse PCB trükkplaadi söövitamise, printimise ja pindpaigaldustehnoloogia abil. Tänapäeva traadita side valdkonnas tavapärase sisseehitatud antennilahendusena välistab see väliste antennide üleliigse struktuuri ja pakub olulisi eeliseid, nagu kerge disain, miniatuursus ja kõrge kohanemisvõime. See on ideaalne valik väikesemahuliste, integreeritud ja kõrgetasemeliste nutika riistvaraseadmete jaoks ning seda kasutatakse laialdaselt asjade Internetis, olmeelektroonikas ja tööstuslikes juhtmevabades rakendustes.
Seadmete ühilduvusvahemik
Suurepärase kohanemisvõime ja integreerimise eelistega saab jäika PCB-antenni laialdaselt kasutada erinevates kompaktsetes manustatud traadita seadmetes. See sobib olmeelektroonika, nutikate kodusüsteemide, tööstuslike asjade Interneti, sõidukisisese side ja turvaseadmete rakenduste jaoks. Tüüpiliste ühilduvate seadmete hulka kuuluvad:
· Nutikad koduseadmed: nutikad pistikud, nutikad valgustussüsteemid, nutikad ukselukud, robottolmuimejad, temperatuuri- ja niiskusandurid ning ukse/akna andurid.
· IoT terminalseadmed: LoRa lüüsid, NB-IoT moodulid, 4G/5G IoT moodulid, juhtmevabad andmekogujad ja positsioneerimisterminalid.
· Bluetooth- ja WiFi-seadmed: juhtmeta kõrvaklapid, Bluetooth-kõlarid, WiFi-moodulid, juhtmevabad ekraanipeegeldavad seadmed ja kaasaskantavad nutikad kantavad seadmed.
· Tööstuslikud juhtimisseadmed: tööstuslikud juhtmevabad andurid, automatiseeritud juhtterminalid, tööstuslikud lüüsid ja juhtmevabad seiremoodulid.
· Turva- ja sõidukile paigaldatud seadmed: sõidukisisesed salvestid, sõiduki GPS-jälgijad, juhtmevabad valvekaamerad ja juhtmevaba juurdepääsu juhtimismoodulid.
· Muud kompaktsed traadita seadmed: minikaugjuhtimispuldid, juhtmevabad termomeetrid, kaasaskantavad sideterminalid ja muud sisseehitatud traadita seadmed.
Põhitoote esiletõstmised
Jäik PCB antenn pakub suurepärast ühilduvust, kompaktset integratsiooni ja usaldusväärset traadita jõudlust, mistõttu sobib see paljudele sisseehitatud traadita seadmetele. Seda kasutatakse laialdaselt targa kodu süsteemides, tööstuslikes asjade Interneti rakendustes, olmeelektroonikas, sõidukite sides ja turvaseadmetes.
Peamised kasutatavad tooted hõlmavad järgmist:
· Nutikad koduseadmed: nutipistikud, nutikad valgustussüsteemid, nutikad lukud, robottolmuimejad, temperatuuriandurid ja ukse-/aknaandurid.
· IoT terminalid: LoRa lüüsid, NB-IoT/4G/5G moodulid, juhtmevabad andmekogujad ja positsioneerimisterminalid.
· Bluetooth- ja WiFi-seadmed: juhtmevabad kõrvaklapid, Bluetooth-kõlarid, WiFi-moodulid, ekraani ülekandmise seadmed ja nutikad kantavad tooted.
· Tööstuslikud seadmed: tööstuslikud juhtmevabad andurid, automaatikaterminalid, tööstuslikud lüüsid ja traadita seiremoodulid.
· Sõiduki- ja turvaseadmed: armatuurkaamerad, sõidukijälgijad, juhtmevabad kaamerad ja juhtmevaba juurdepääsu juhtimismoodulid.
· Muud traadita seadmed: minikaugjuhtimispuldid, juhtmevabad termomeetrid ja kaasaskantavad sisseehitatud sideseadmed.
Üksikasjalikud tehnilised andmed
Meie tehase standardmudeli jäik PCB antenn on läbinud põhjaliku laboratoorse testimise ja kõigi parameetrite kontrollimise, tagades täpsed ja jälgitavad spetsifikatsioonid. See on loodud vastama erinevate tsiviil- ja tööstuslike rakenduste traadita side nõuetele. Peamised spetsifikatsioonid on loetletud allpool (saadaval on kohandamine ja muudatused):
|
Parameetri üksus |
Standardsed tehnilised parameetrid |
|
Töösagedusriba |
2,4 GHz, 5,8 GHz, 433 MHz, 868 MHz, 915 MHz, LTE täisriba ühilduvus (saadaval on mitmeribaline kohandamine) |
|
Iseloomulik takistus |
50Ω (standardne RF-takistus, mis on täpselt sobitatud tavamoodulitega) |
|
Antenni võimendus |
2dBi-5dBi (nõudmisel kohandatav, suur võimendus valikuline) |
|
Seisulaine suhe VSWR |
≤1,5 (tööstuse juhtiv kvaliteedistandard, äärmiselt madal signaalikadu) |
|
Tööpinge |
3,3V/5V universaalne |
|
Töötemperatuur |
-40 ℃ ~ +85 ℃ (laia temperatuuriga töö, sobib karmidesse tööstuskeskkondadesse) |
|
Säilitustemperatuur |
-50 ℃ ~ +90 ℃ |
|
Tahvli materjal |
FR-4 ülitäpne leegiaeglustav plaat |
|
Suuruse spetsifikatsioonid |
kohandatav standardsuurustes; Saadaval üliõhukesed miniatuursed mudelid. |
|
Liidese meetod |
Plaaster, jootmine, IPEX-klemm (valikuline) |
Toote konkurentsieelised eakaaslastega võrreldes
Praegu on turul tavalistel madala hinnaga toodetel sageli probleeme, nagu ebatäpne impedants, märkimisväärne signaali sumbumine, ebaühtlased partii parameetrid ja halb vastupidavus kõrgele temperatuurile. Professionaalse Hiina jäikade PCB antennide tootjana on meie tehas läbi viinud põhjalikud uuendused neljas võtmevaldkonnas – protsessitehnoloogia, materjalide valik, testimine ja kohandamine – ning pakub konkurentide ees olulisi eeliseid.
|
Võrdlusmõõde |
Standard Companion jäik PCB antenn |
Thousand-Eye Communication jäik PCB antenn |
|
Tahvli materjalide valik |
Madala kvaliteediga taaskasutatud plaadid on altid deformatsioonile ja neil on halb kõrge temperatuuritaluvus. |
Täiesti uus FR-4 leegiaeglustav täppisplaat, millel on kõrge temperatuuritaluvus, deformatsiooni vältimine ja suurepärased isolatsiooniomadused. |
|
Protsessi täpsus |
Kunstlik söövitus, jämedad jäljed, suur impedantsi viga. |
Täisautomaatne lasersöövitus, täpse marsruutimise ja takistuse tolerantsiga ≤ ±1 Ω. |
|
Signaali jõudlus |
Nõrk häiretevastane võime; signaali tugev nõrgenemine pikkadel vahemaadel. |
Professionaalne impedantsi sobitamine ja häälestamine, väike kadu, kõrge häiretevastane toime ja pikem edastuskaugus. |
|
Partii stabiilsus |
Kunstlikult toodetud, märkimisväärsete partiide kaupa parameetrite erinevustega. |
Täielikult automatiseeritud masstootmine, 100% parameetrite proovide võtmise kontroll ja väga kõrge partii konsistents. |
|
Kohandatud teenus |
Toetatakse ainult standardmudeleid; kohandamine võtab kaua aega ja on kulukas. |
Toetab täismõõtmelist kohandamist, vaba skeemi kujundamist, kiiret prototüüpimist ja lühikest masstootmistsüklit. |
|
Kvaliteedikontrolli kontroll |
Puudub täielik testimisprotsess, suur defektide määr. |
Mitmeastmeline kontrolliprotsess, reaalne testimine elutruus keskkonnas, defektide määr < 0,1%. |
Paigaldus- ja kasutusjuhend
Lihtne paigaldamine ja paindlik ühilduvus ilma keeruka silumiseta. Erinevate seadmete tootmisnõuete täitmiseks on saadaval kolm standardset paigaldusmeetodit, tagades sujuva ja tõhusa paigaldusprotsessi.
Pinnapealne paigaldus
Suuremahuliste SMT tootmisseadmete jaoks sobiva antenni saab otse asetada ja jootma seadme emaplaadi määratud kohta, kasutades valimis- ja asetamismasinat, võimaldades kõrge efektiivsuse ja järjepidevusega automatiseeritud kokkupanekut. Paigaldamise ajal vältige antenni asetamist häireallikate, nagu akud, metallist varjestuskatted või kõrgsageduslikud kiibid, lähedusse. Signaali stabiilse edastamise tagamiseks hoidke vähemalt 3 mm vaba ruumi.
Käsikeevitatud paigaldus
Väikese partii prototüüpide, testimise ja remondirakenduste puhul saab antennipadjade täpseks joondamiseks põhiplaadi RF-jootmispunktidega kasutada käsitsi jootmist. Antenniahela kuumakahjustuste vältimiseks kasutage madala temperatuuri ja kiirjootmise meetodeid. Pärast jootmist korraldage juhtmestik korralikult, et vältida liigset painutamist või kokkusurumist.
Terminali põkkliigendi paigaldamine
IPEX-pistikuga jäiga PCB-antenni saab ühendada otse seadme emaplaadi RF-pesaga. See toetab plug-and-play-paigaldamist ilma jootmiseta, võimaldades hõlpsat kokkupanekut ja eemaldamist, muutes selle ideaalseks prototüüpide testimiseks ja väikeste partiide seadmete rakenduste jaoks.
|
Paigaldusmärkused: Kõik jäigad PCB-antennid Paigaldamine peab võimaldama piisavat vaba ruumi, et vältida metallist takistusi ja elektriliinide lähedust; vastasel juhul põhjustab see otseselt signaali nõrgenemist, tundlikkuse vähenemist ja seadme side jõudluse halvenemist. |
Tootevaliku näpunäited
Paljudel klientidel võib antennide ostmisel tekkida raskusi. Vale valik võib põhjustada nõrku seadme signaale, ühilduvusprobleeme ja projekti viivitusi. Tuginedes aastatepikkusele tööstuskogemusele, on meie tehas välja töötanud professionaalsed ostujuhised, mis aitavad klientidel teha täpseid valikuid ja vältida võimalikke riske.
Sobitage vastav sagedusriba
Eelistada tuleks antennide valimist vastavalt seadme mooduli töösagedusele. 2,4G seadmete jaoks valige ühe sagedusega 2,4G antenn; kaheribaliste seadmete jaoks valige 2,4G+5,8G kaheribaline antenn. Vale sageduse sobitamine võib põhjustada signaali kadumise või ebastabiilse edastuse.
Kinnitage seadmete paigalduskoht
Valige standardsuuruses või kohandatud miniatuurne antenn vastavalt seadmes olevale ruumile. See aitab vältida paigaldusprobleeme, mis on põhjustatud liiga suurtest konstruktsioonidest või ebapiisavast jõudlusest, mis on põhjustatud antenni ebasobivatest mõõtmetest.
Kaaluge töökeskkonda
Üldiste tsiviilrakenduste jaoks on soovitatav kasutada standardmudeleid. Kõrge temperatuuriga või tugevate elektromagnetiliste häiretega tööstuskeskkondade jaoks valige tugevdatud jäik PCB antennilahendus, et tagada pikaajaline stabiilne töö.
Kontrollige parameetrite täpsust
Pöörake tähelepanu põhiparameetritele, nagu VSWR, impedants ja võimendus. Vältige ebatäpsete spetsifikatsioonidega tooteid ja seadke esikohale tarnijad, kes suudavad esitada tegelikke mõõtmisaruandeid ja usaldusväärseid katseandmeid.
Valige usaldusväärne allikas tootja
Valige mainekas antennitootja, kes pakub kohandamisvõimalusi, kvaliteedikontrolli ja müügijärgset tuge, et tagada stabiilne masstootmine ja toote ühtlane jõudlus.
Miks valida Qianmu Communications?
Paljude aastate traadita side valdkonnas kogemusega Qianmu Communications on Hiina jäikade PCB-antennide tootja, kes on loonud pikaajalisi partnerlussuhteid klientidega kogu maailmas. Kasutades nelja põhilist tugevust – tehnoloogiat, tootmisvõimsust, kvaliteeti ja teenust – oleme saanud usaldusväärseks tarnijaks nii kodumaistele kui ka rahvusvahelistele klientidele.
Professionaalne tehniline meeskond tugeva uurimis- ja arendustegevusega
Meil on kogenud raadiosagedusliku inseneri meeskond, kes on spetsialiseerunud antenni impedantsi häälestamisele, sagedusribade optimeerimisele ja struktuuri kohandamisele. Meie eksperdid suudavad kiiresti lahendada signaaliprobleeme erinevates seadmetes ning pakkuda klientidele tasuta antennilahenduse optimeerimist ja prototüüpide silumise tuge.
Konkurentsivõimelise väärtusega otsetarne allikatehasest
Standardiseeritud tootmisrajatiste ja automatiseeritud seadmetega välistame tarbetud vahendajakulud ja pakume hulgitellimuste puhul olulisi hinnaeeliseid. Vahepeal kontrollime rangelt defektsete toodete määra, et aidata klientidel müügijärgseid kulusid vähendada.
Tugevad kohandamisvõimalused erinevate rakenduste jaoks
Pakume kohandatud antennilahendusi, mis hõlmavad erinevaid sagedusribasid, suurusi, struktuure ja jõudlusnõudeid. Kiire prototüüpide loomise ja tõhusa masstootmise võimaluste abil suudame rahuldada nišiseadmete ja spetsiaalsete töökeskkondade vajadusi.
Range kvaliteedikontroll ja toote täielik jälgitavus
Iga tootepartii toetavad täielikud tootmisdokumendid ja testimisandmed, mis võimaldavad usaldusväärset jälgitavust. Meie toote stabiilsus ja järjepidevus ületavad üldisi tööstusstandardeid.
Usaldusväärse teeninduse igakülgne müügijärgne tugi
Pakume 24/7 tehnilist konsultatsiooni, ülevaatusaruandeid ja kvalifikatsioonidokumente koos saadetistega. Meie tundlik müügijärgne teenindus tagab klientidele pideva toe kogu nende projektide vältel.
KKK
K1: Kas see toetab kohandatud suurusi ja sagedusribasid?
V: Absoluutselt. Professionaalse antennitootjana pakub meie tehas igakülgseid kohandamisteenuseid. Saame välja töötada kohandatud lahendused, mis põhinevad teie seadme konstruktsioonil, paigaldusmõõtmetel, vajalikel sagedusaladel ja võimendusspetsifikatsioonidel. Saadaval on tasuta lahendusettepanekud ja näidistoodang.
Q2: Mis põhjustab pärast installimist kehva signaali?
V: Kõige levinumad põhjused on vale paigaldamine, näiteks antenni asetamine metallkomponentidele, elektriliinidele või kiiphäirete allikatele liiga lähedale või ebapiisava vaba ruumi jätmine antenni ümber. Lisaks tuleks kontrollida antenni sagedusala, et tagada ühilduvus seadme mooduliga. Meie tehas pakub professionaalseid häälestusjuhiseid, mis aitavad kiiresti lahendada signaaliprobleeme.
Q3: Mis on minimaalne tellimuse kogus? Mis on tarneaeg?
V: Standardtoodete jaoks ei ole minimaalset tellimiskogust. Saadaval on ka väikeste partiide kohandatud tellimused ja näidised. Tavatellimused saab tarnida sama päeva jooksul, masstootmine võtab tavaliselt aega 7–10 tööpäeva. Tootmisgraafikuid saab kohandada vastavalt kliendi tellimuste prioriteetidele.
K4: Kumb on parem: jäik PCB-antenn või tavaline pulk-antenn?
V: Kompaktsete sisseehitatud seadmete puhul on jäik PCB antenn tavaliselt eelistatud selle väiksuse, varjatud paigaldusvõimaluse, kõrge integreerituse ja tugeva kohanemisvõime tõttu. Välisseadmete jaoks, mis vajavad kaugedastust, võivad traditsioonilised pulgaantennid sobida paremini.
