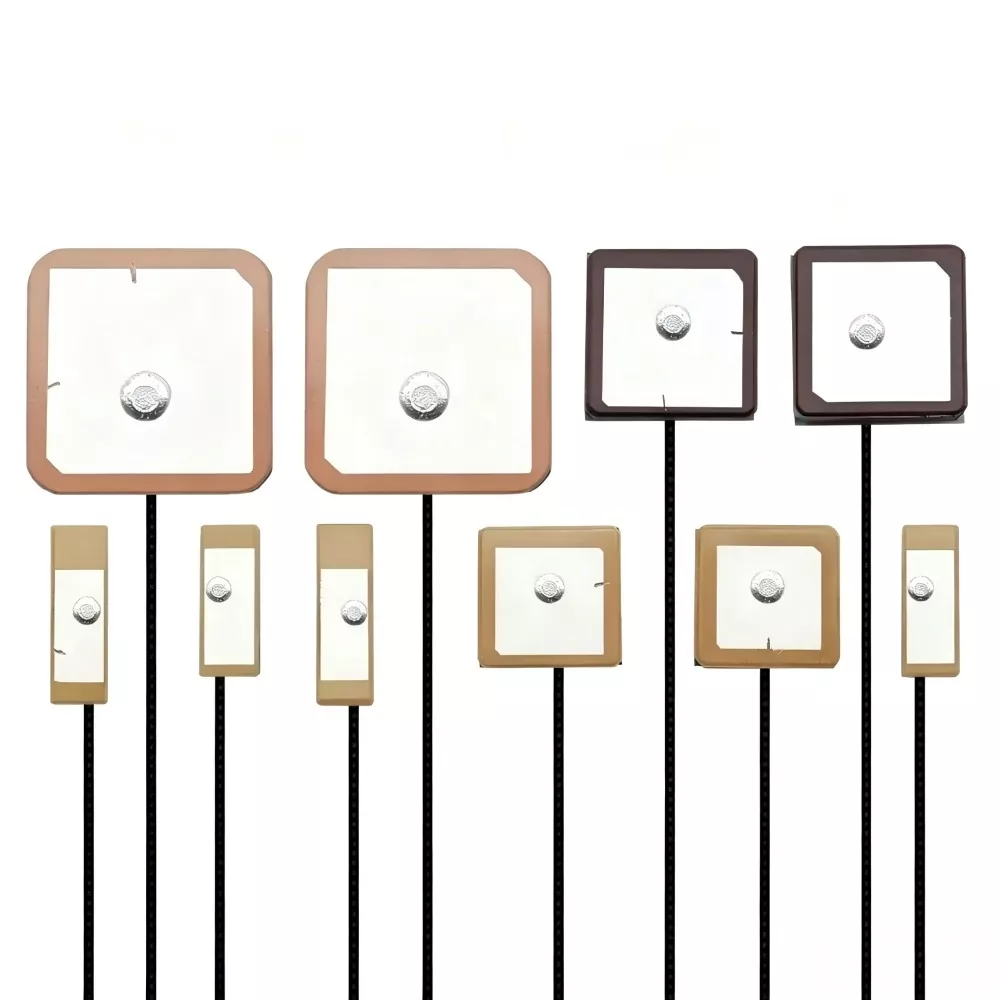

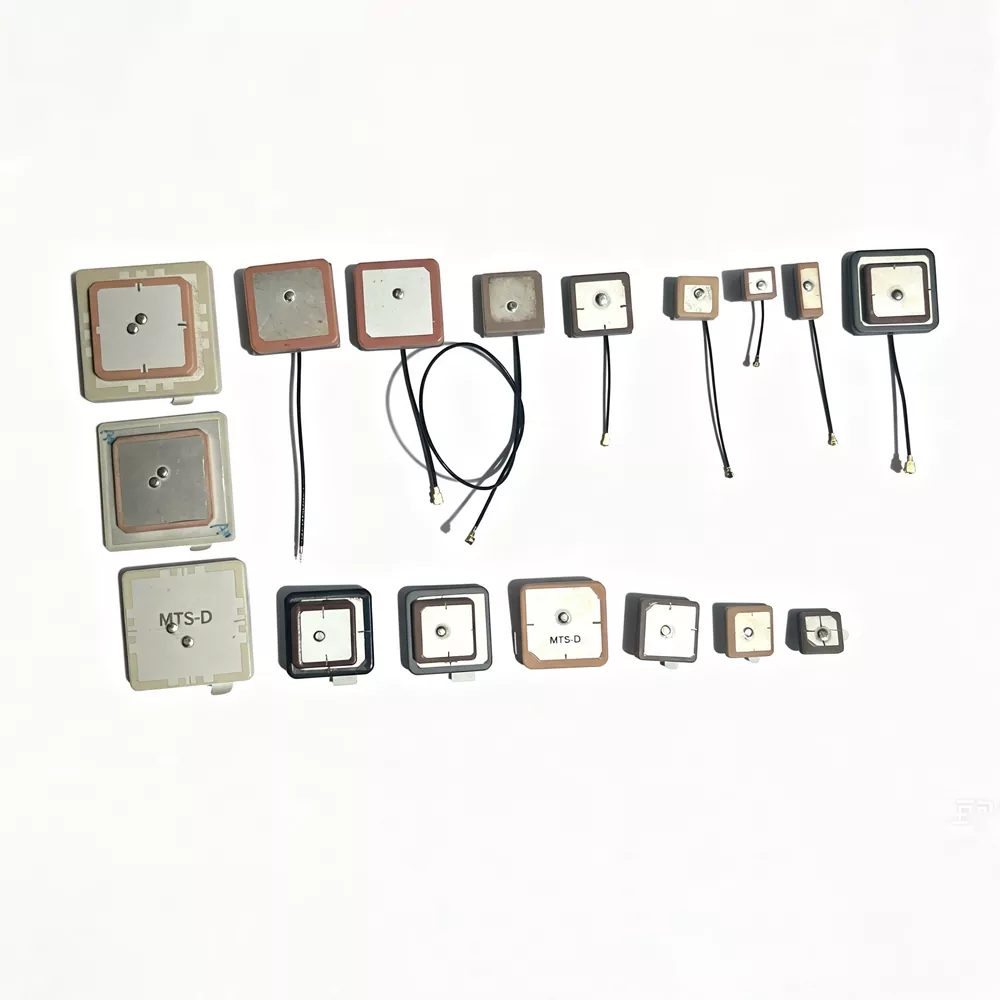

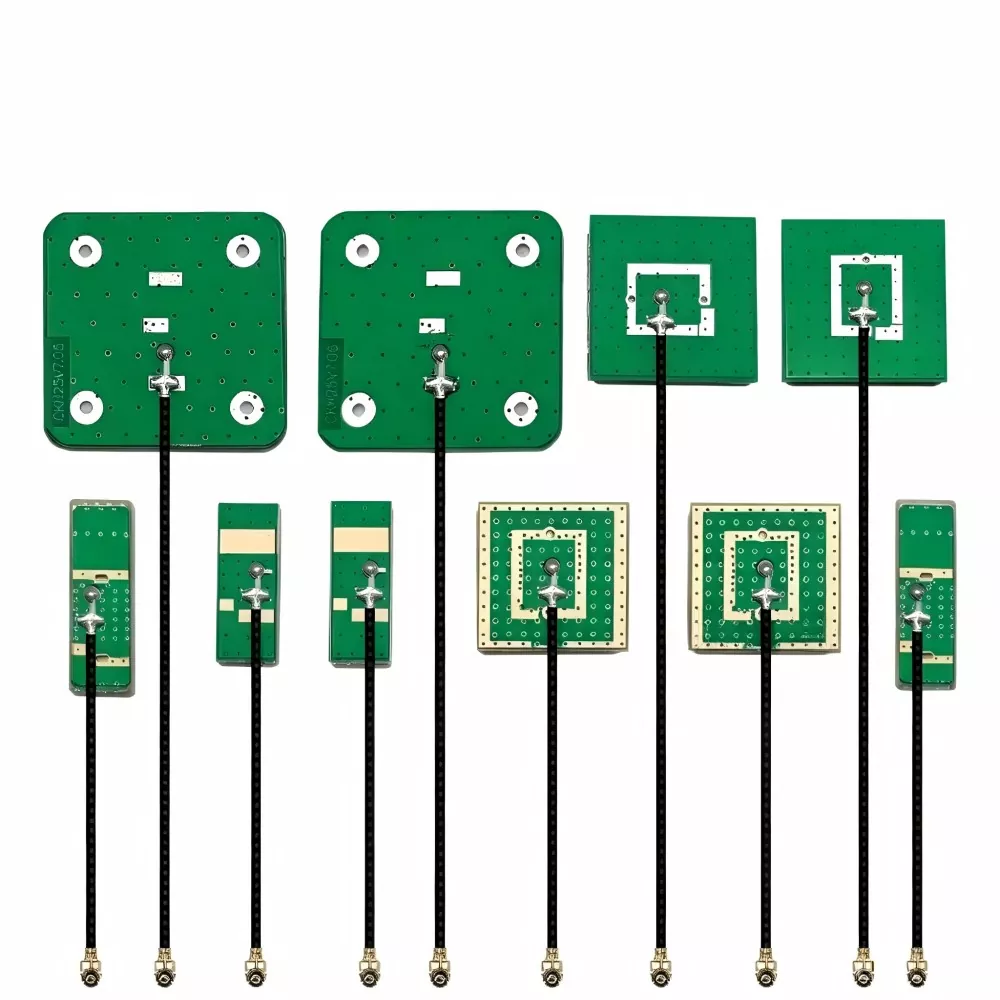

GPS BeiDou antenn

GPS BeiDou antenn on satelliitnavigatsiooni raadiosageduskomponent, mis on loodud L1/B1 sagedussignaalide, sealhulgas GPS L1 (1575,42 MHz) ja BeiDou B1 (1561 MHz) signaalide vastuvõtmiseks.

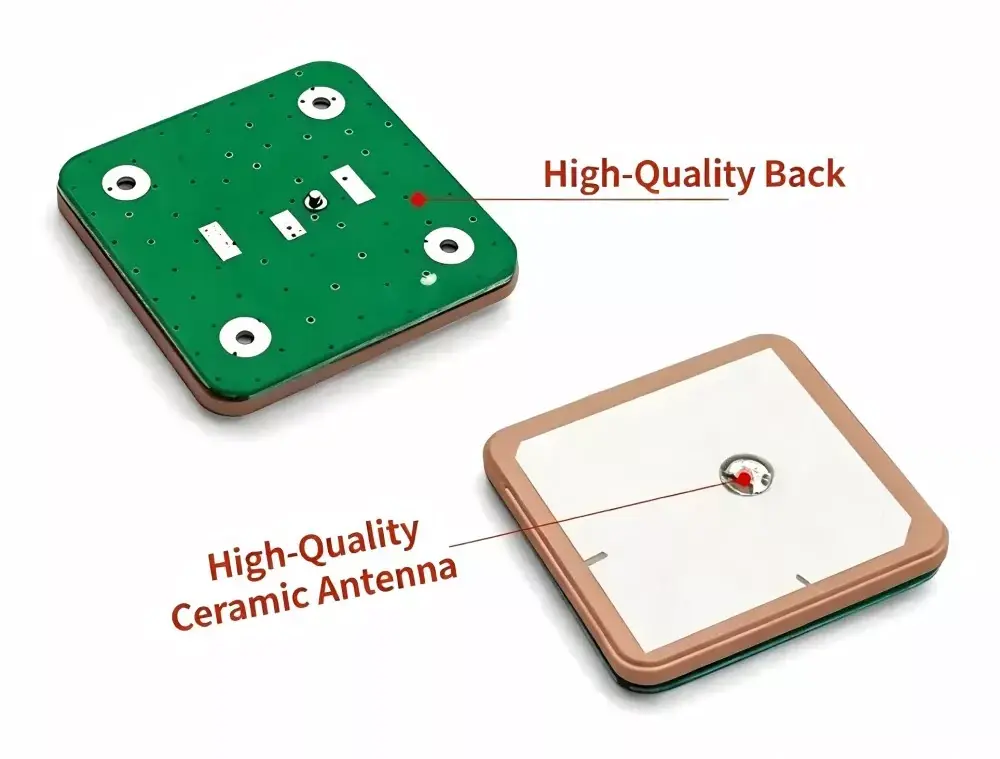

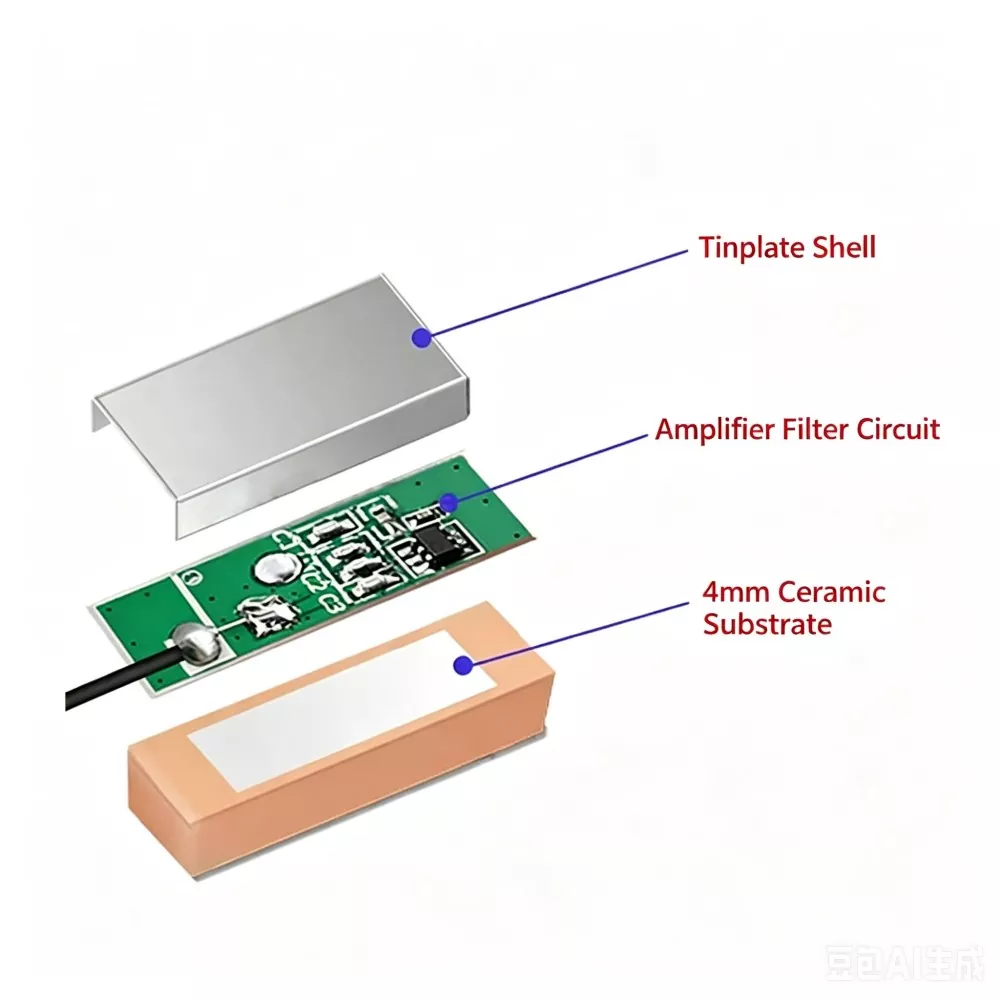

Antennis kasutatakse tavaliselt suure läbilaskvusega materjaliga keraamilist dielektrilist plaastristruktuuri. Signaali vastuvõtt saavutatakse metallplaastri ja keraamilise substraadi vahelise elektromagnetresonantsi abil, muutes nõrgad satelliidi RF-signaalid madala müratasemega elektrilisteks signaalideks GNSS-vastuvõtja töötlemiseks.

Parempoolset ringpolarisatsiooni (RHCP) kasutatakse satelliidi edastuskarakteristikute sobitamiseks, mis vähendab polarisatsiooni mittevastavuse kadu dünaamilistes vastuvõtukeskkondades.

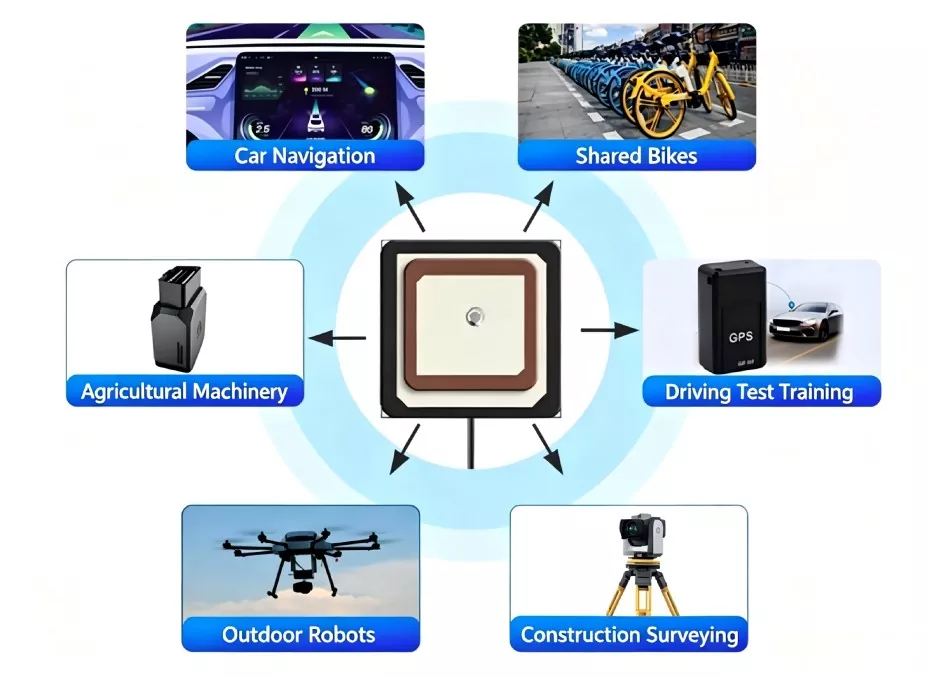

Ühilduvad seadmed

Allikatehasena toodame GPS BeiDou antenni. Sellel on erakordne ühilduvus ja seda kasutatakse laialdaselt järgmistes seadmetes:

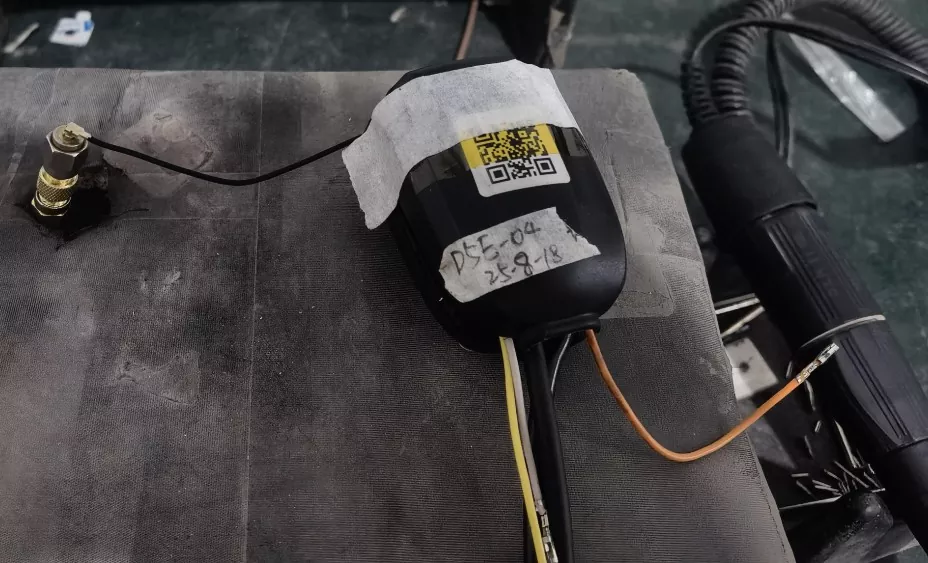

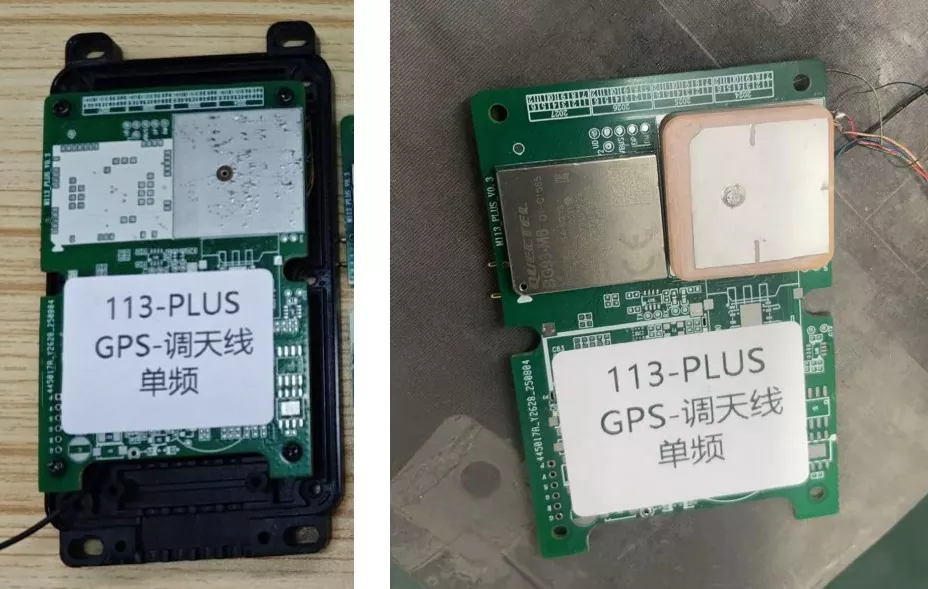

• Sõidukisisene ja reisimine: sõidukisisesed navigatsioonisüsteemid, nutikad lukud ühiskasutatavatele jalgratastele ja elektrilistele tõukeratastele, armatuurkaamerad ja OBD-jälgijad.

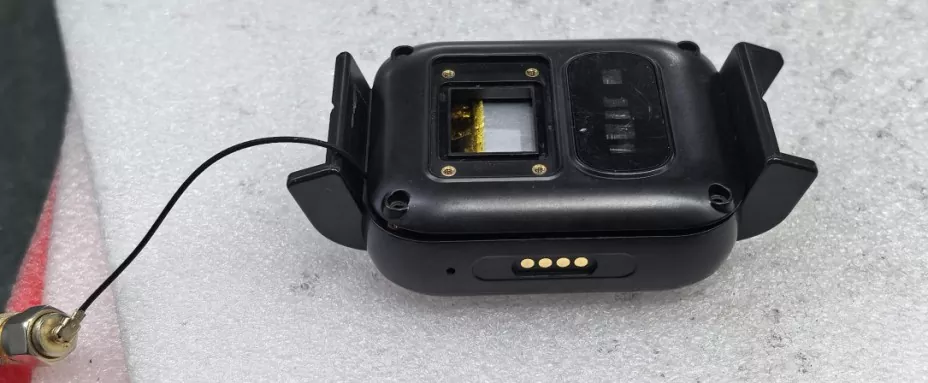

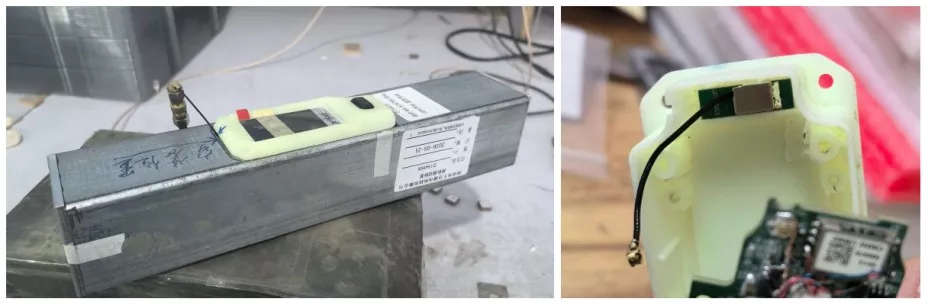

• Asjade internet ja kantavad vahendid: nutikellad, laste/eakate asukohamärgid, miniatuursed lemmikloomajälgijad, varade jälgimise sildid.

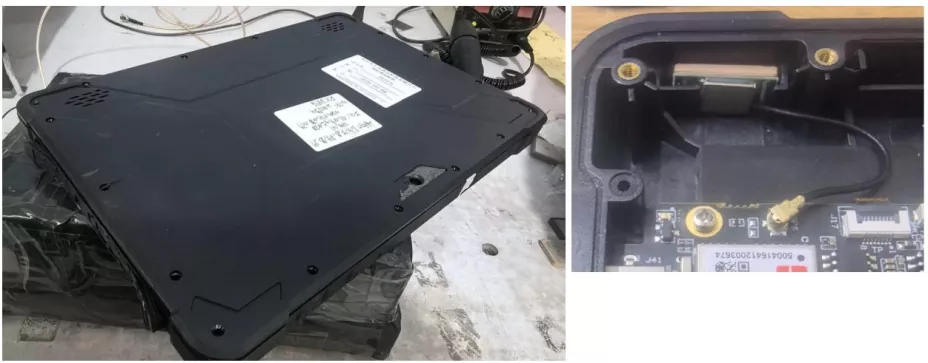

• Tööstus ja maamõõtmine: ülitäpsed mõõdistus- ja kaardistamisterminalid, põllumajanduslikud droonide lennukontrollerid, tööstuslikud IoT andurid, pihuarvutid.

Põhilised müügiargumendid ja tegelikud mõõdetud andmed

Meie tehases toodetud GPS-i välisantennil on järgmised peamised eelised:

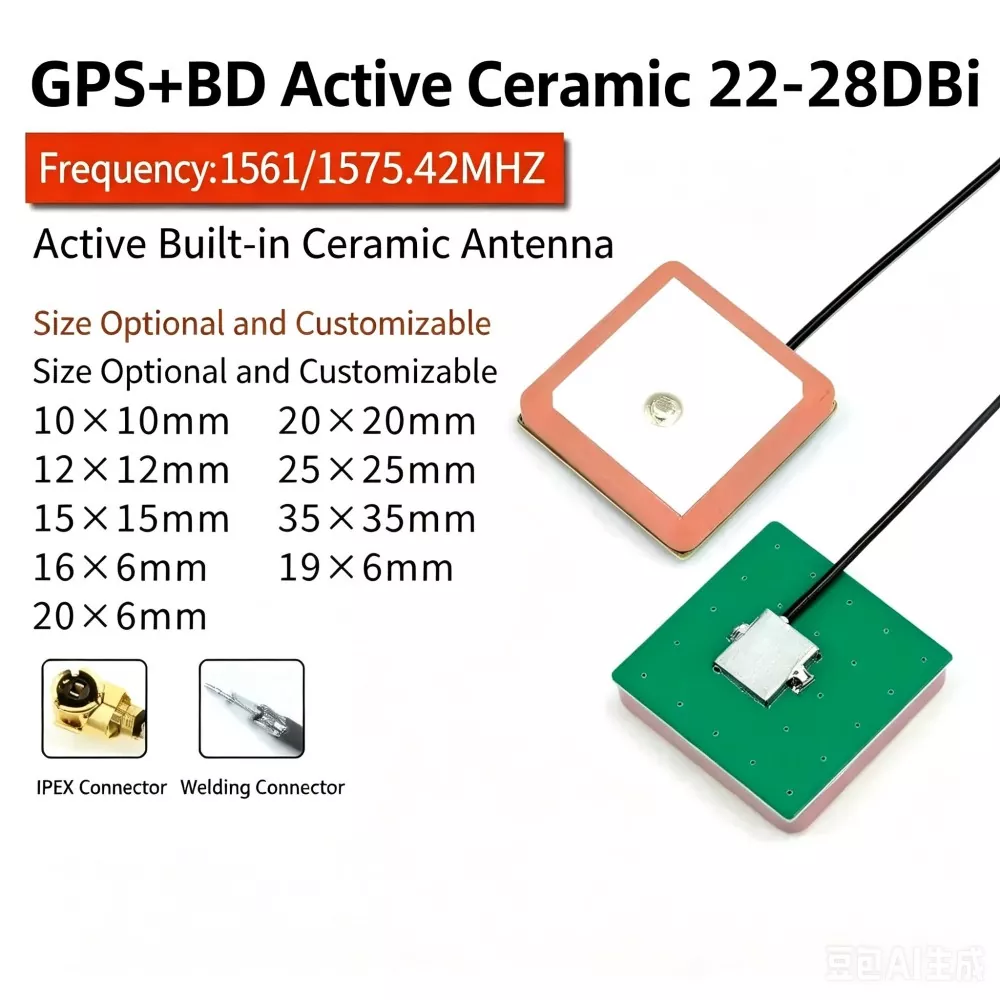

1. Suuruse ja jõudluse ülim tasakaal: kasutades mitmekihilist madala temperatuuriga koospõletatud keraamika (LTCC) tehnoloogiat, säilitab see komponent stabiilse resonantssageduse isegi üliõhukeses pakendis, mille mõõtmed on vaid 16 × 6 × 4,5 mm, muutes selle ideaalseks ruumikitsikuses miniatuursete asjade Interneti-seadmete jaoks.

2. Suurepärane nõrga signaali tuvastamise võime: varustatud suure jõudlusega LNA-ga (madala müravõimendiga), mõõdetud müratase (NF) on ≤2,0 dB ja võimendus võib ulatuda 25 dB ± 3 dB-ni. Tegelikus testimises on seadme külmkäivituse satelliidi hankimise aeg lühenenud 25 sekundini ja see suudab stabiilselt üle 7 satelliidi isegi linnakanjoni keskkonnas.

3. Kõrge temperatuuri stabiilsus: keraamilise dielektriku temperatuurikoefitsienti reguleeritakse vahemikus ±30 ppm/℃. Äärmuslikes keskkondades vahemikus -40 ℃ kuni 85 ℃ on resonantssageduse nihe ≤ ± 5 MHz – palju parem kui tavaliste PCB antennide puhul.

4. impedantsi sobitamine ja häiretevastane lahendus: standardne 50Ω impedantsi konstruktsioon VSWR-iga ≤ 1,5; valikuliselt saadaval ferriitkattega pinnal, mis pakub ribavälist summutust ≥ 40 dB ja kaitseb emaplaati tõhusalt kõrgsageduslike häirete eest, nagu DC-DC muundurid.

Tehnilised põhispetsifikatsioonid ja parameetrid

Põhjalik võrdlus konkureerivate toodetega

1. Kliirensi nõuded

Antenn tuleb asetada takistusteta kohta. Antenni kohal 30° kõrguse nurga all ei tohi olla suuri metallesemeid. Antenni alla tuleks reflektoriks reserveerida pidev 7 cm × 7 cm alusplaat, mis ei ole lubatud otse aktiivse ala all.

2. EMI isolatsioon

Hoidke antenn eemal suure müraga komponentidest, nagu DC-DC muundurid, kristallostsillaatorid, protsessorid ja kõlarid. Soovitatav minimaalne eralduskaugus on 2 cm.

3. Impedantsi juhtimine

Säilitage 50 Ω juhitav impedants antenni toitepunktist GNSS-moodulini. RF-jäljed peaksid olema lühikesed, sujuva marsruudiga ja ilma täisnurksete paindeta.

4. Orienteerumise juhtimine

Keraamiline pind peab olema suunatud ülespoole ja olema alusplaadiga paralleelne. Kaldenurk ei tohi ületada 15°, et säilitada stabiilsed RHCP vastuvõtuomadused.

RF-tehnoloogia kaalutlused

1. Sõltuvus maapinnast

GNSS-antenni jaoks on vaja stabiilset aluspinda. Jõudlus on otseses korrelatsioonis maapinna suuruse ja sümmeetriaga.

2. Mitmesuunaline keskkonnatundlikkus

Linnakeskkond tutvustab signaali peegeldusradasid, mis halvendavad positsioneerimise täpsust ja suurendavad täpsuse lahjendamist (DOP).

3. LNA panus

Madala müratasemega võimendi võimendus parandab võtetundlikkust, kuid suurendab ka vastuvõtlikkust ribavälistele häiretele, kui filtreerimine on ebapiisav.

4. Sageduse stabiilsus

Keraamilised dielektrilised temperatuurikoefitsiendid mõjutavad resonantstriivi termilise tsükli tingimustes.

Kuidas valida õige toode?

GPS-i välisantenni valimisel arvestage järgmiste peamiste teguritega:

1. Sagedus ja polarisatsioon Kinnitage, kas seade vajab GPS L1, BeiDou B1 või kahe sagedusega tuge. Ärge segage ringpolariseeritud GNSS-antenne lineaarselt polariseeritud antennidega, näiteks 2,4G tüüpi antennidega, kuna see põhjustab mittevastavust ja halvenenud vastuvõtu.

2. Paigaldusruum Kompaktsete seadmete puhul kasutatakse tavaliselt keraamilist antenni selle väikese vormiteguri tõttu. Kulutundlike rakenduste jaoks, kus on piisavalt ruumi, võib kaaluda PCB antennide kasutamist. Keerulistes RF-keskkondades tagavad keraamilised antennid stabiilsema jõudluse.

3. Aktiivne või passiivne disain Kui seadmel on metallist korpus või pikk RF toiteliin (>1 m), on signaalikadude kompenseerimiseks soovitatav kasutada integreeritud LNA-ga aktiivantenni.

4. Valideerimisandmed Valik peaks põhinema mõõdetud põllu jõudlusel (nt satelliidi kogumine, C/N0, külmkäivitusaeg), mitte ainult labori spetsifikatsioonidel.

Miks valida meid (Qianmu Communications)?

• Otsene tarnimine lähtetehasest: keeldume vahendajate kasumimarginaalidest ja pakume väga konkurentsivõimelisi tehasehindu paindlike MOQ-dega.

• Tugev uurimis- ja arendustegevus ning kohandamisvõimalused: meil on professionaalsetest raadiosagedusinseneridest koosnev meeskond, kes saab kiiresti kohandada keraamilise kiibi suurust, hõbedase kihi kuju ja LNA võimendust vastavalt teie ID struktuurile ja PCB paigutusele.

• Reaalse juhtumi valideerimine: meie tooted on edukalt integreeritud mitme juhtiva jalgrataste jagamise, sõidukisisese navigatsiooni ja nutikate kantavate seadmete brändide tarneahelatesse, lahendades lugematu arv probleeme, nagu "aeglane tärnide otsimine ja sagedane tähe kadumine".

• Täielikud elutsükli teenused: pakume ühtset tehnilist tuge – alates müügieelsest impedantsi sobitamise simulatsioonidest ja antenni paigutuse juhistest kuni defektsete toodete müügijärgse kiire analüüsini.

KKK

K1: Kas erinevatel sagedusaladel olevaid keraamilisi antenne saab kasutada vaheldumisi?

V: Ei. GNSS-antennid ja 2,4G/5,8G-antennid kasutavad erinevat tüüpi polarisatsiooni ja töömehhanisme. GNSS-antennid on tavaliselt RHCP-ga, samas kui 2,4G/5,8G antennid on lineaarselt polariseeritud. Polarisatsiooni ja sageduse mittevastavus põhjustab signaali märkimisväärset halvenemist või satelliidi lukustuse kadumist.

Q2: Miks antenni suurus mõjutab jõudlust?

V: Keraamilise antenni jõudlus on seotud efektiivse kiirgusala ja dielektrilise konstandiga. Suurem keraamiline maht parandab üldiselt võimendust ja tundlikkust. Kuid kompaktsete konstruktsioonide puhul saab jõudlust osaliselt optimeerida antenni häälestamise ja maapinna konstruktsiooni abil.

K3: Mis on GPS-i välisantenni takistus?

V: Standardne disainitakistus on 50 Ω, mida tavaliselt kasutatakse GNSS RF esiotsa süsteemides. Sõltuvalt süsteemitaseme sobitusnõuetest saab toetada kohandatud impedantsi väärtusi.

Q4: Kuidas kontrollitakse installi jõudlust?

V: Hindamine põhineb tavaliselt GNSS-vastuvõtja mõõdikutel, nagu satelliitide hõive arv, SNR (signaali-müra suhe) ja külmkäivitusaeg avatud taeva tingimustes. Stabiilseks tööks eeldatakse standardses testikeskkonnas mitut satelliidilukku ja ühtseid C/N0 väärtusi
