GPS väline antenn

GPS-i väline antenn on eraldiseisev raadiosageduskomponent, mis on spetsiaalselt loodud nõrkade raadiosageduslike signaalide vastuvõtmiseks globaalsetest satelliitnavigatsioonisüsteemidest (GNSS), sealhulgas GPS, Beidou, GLONASS, Galileo ja muud satelliidisüsteemid. Erinevalt sisseehitatud antennidest eraldatakse see põhiseadmest koaksiaalkaabli kaudu. See disain ületab seadmete korpuste füüsilise varjestuse piirangud, võimaldades antenni paigaldada avatud välialadele või sõiduki katustele satelliitide optimaalse vaatevälja (FOV) jaoks.

Kuidas see toimib?

 GPS-satelliitide edastatavad raadiosageduslikud signaalid on maapinnale jõudes äärmiselt nõrgad (tavaliselt vahemikus -125 dBm kuni -160 dBm). Kvaliteetne GPS-i väline antenn tagab tõhusa signaali püüdmise järgmise mehhanismi kaudu:

1. Parempoolne ringpolarisatsiooni (RHCP) sobitamine

Antennil on spetsiaalne mikroriba plaastri disain, mis sobib ideaalselt satelliidisignaalide parempoolse ümmarguse polarisatsiooni omadustega, kõrvaldades seeläbi signaali sumbumise, mis on põhjustatud seadme orientatsiooni muutustest.

2. LNA madala müratasemega võimendi

Sisseehitatud suure jõudlusega LNA (madala müraga võimendi), mis võimendab nõrku signaale, säilitades samal ajal äärmiselt madala mürataseme (tavaliselt <2 dB) ja kompenseerib feeder-edastuse ajal tekkiva sisestuskadu.

3. Mitmesuunaliste häirete vastane disain

Alusplaadi ja õhuklapi pooli struktuuri optimeerimisega summutatakse hoonetelt või maapinnalt peegelduvad madala kõrgusega häired tõhusalt.

Põhilised müügiargumendid

Hiina tuntud antennitootjana RF-valdkonnas sügavalt juurdunud ettevõttena on meie toode näidanud olulisi eeliseid tegelikes testides:

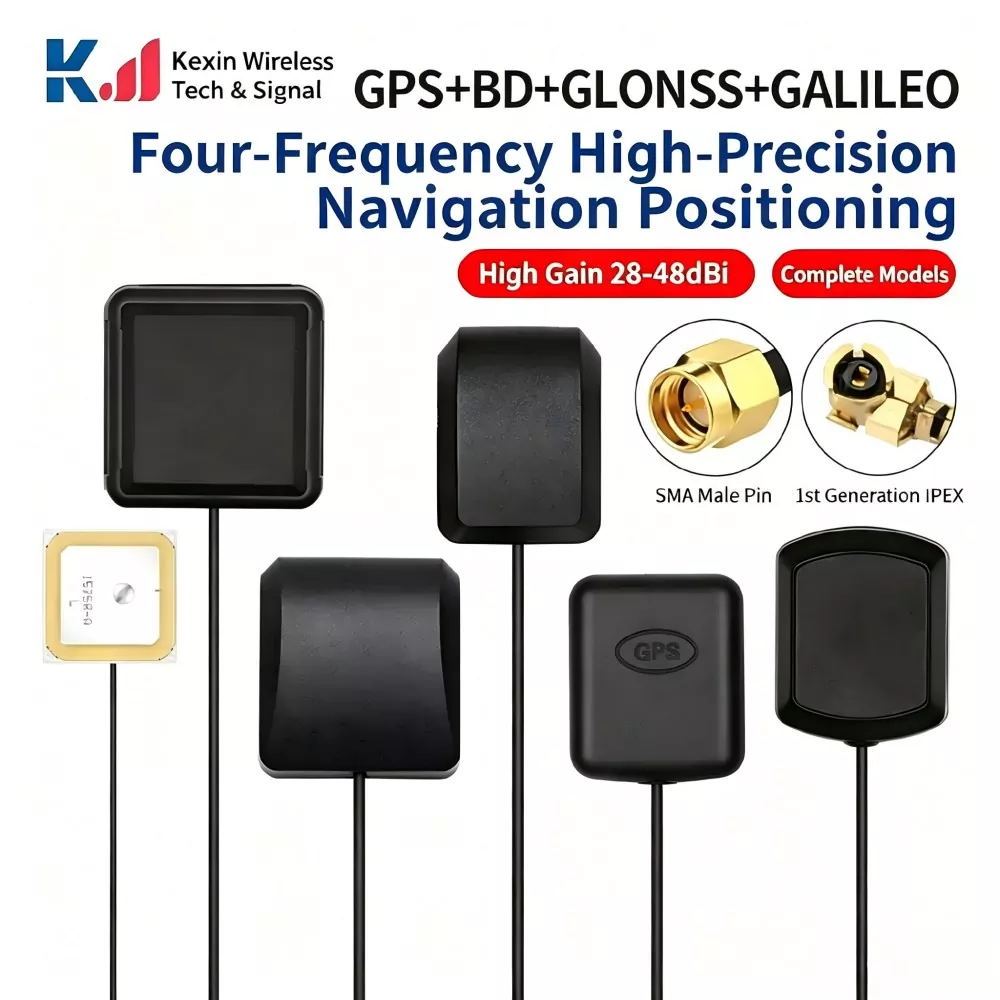

• Mitme süsteemi ühilduvus kogu sagedusalas

Toetab täissagedusribasid L1/L2/L5/L6 ja L-Band, integreerides sujuvalt selliste süsteemidega nagu GPS, BeiDou ja Galileo, et täita ülitäpse RTK positsioneerimisnõudeid.

• Suurepärane häiretevastane võime

Mõõdetud andmed näitavad, et isegi keerulistes linnakanjonites või kõrgepinge ülekandetornide läheduses püsib ribaväline summutusvõime suurepärane, vähendades tõhusalt süsteemi lukustuse kadumise ohtu.

• Tööstusliku kvaliteediga kaitsestandard

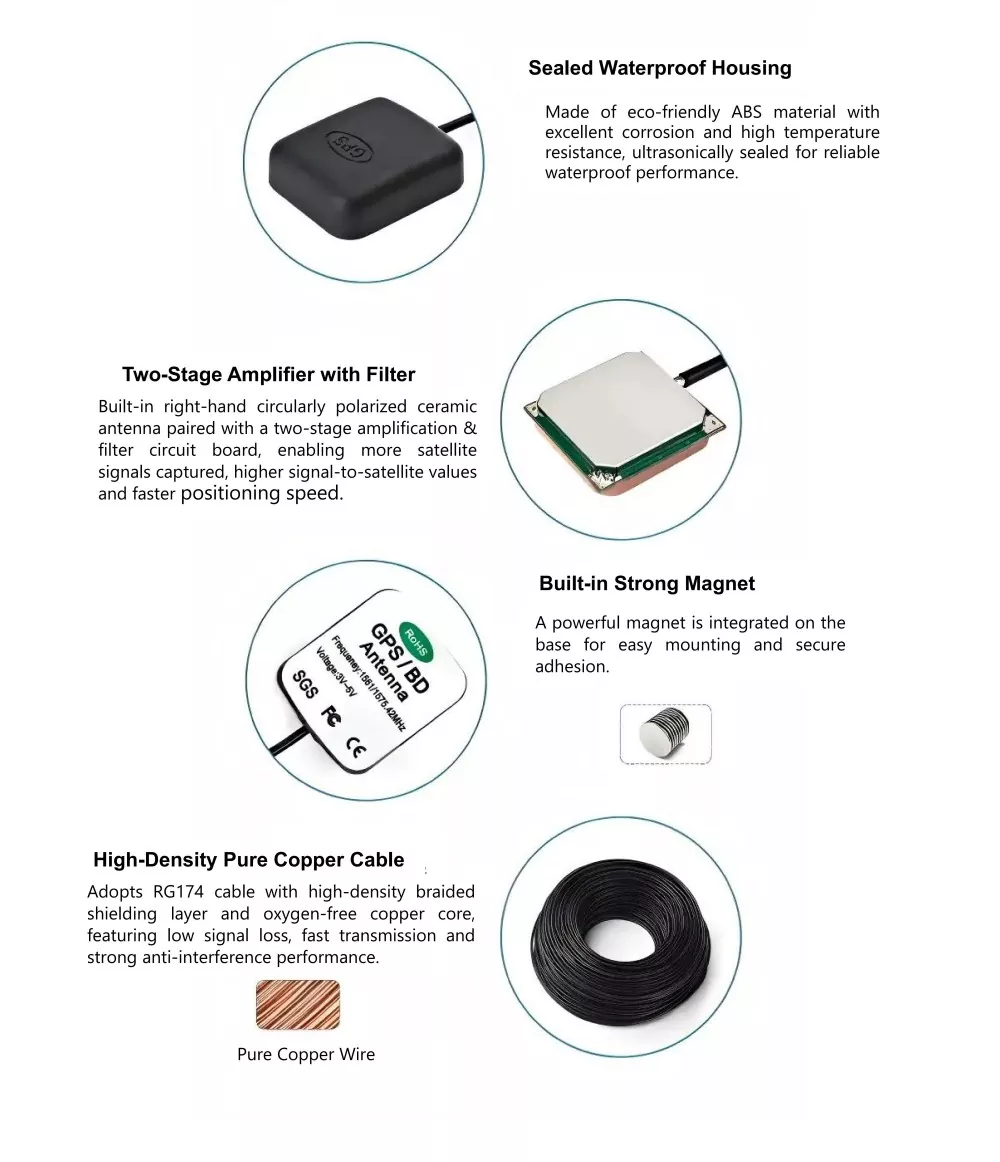

Sellel on ultrahelikapseldus ja kahekordne veekindel disain, mis saavutab IP67 kaitseklassi ja säilitab stabiilse jõudluse isegi äärmuslikes keskkondades vahemikus -40 ℃ kuni +85 ℃.

• Paindlikud kohandatud teenused

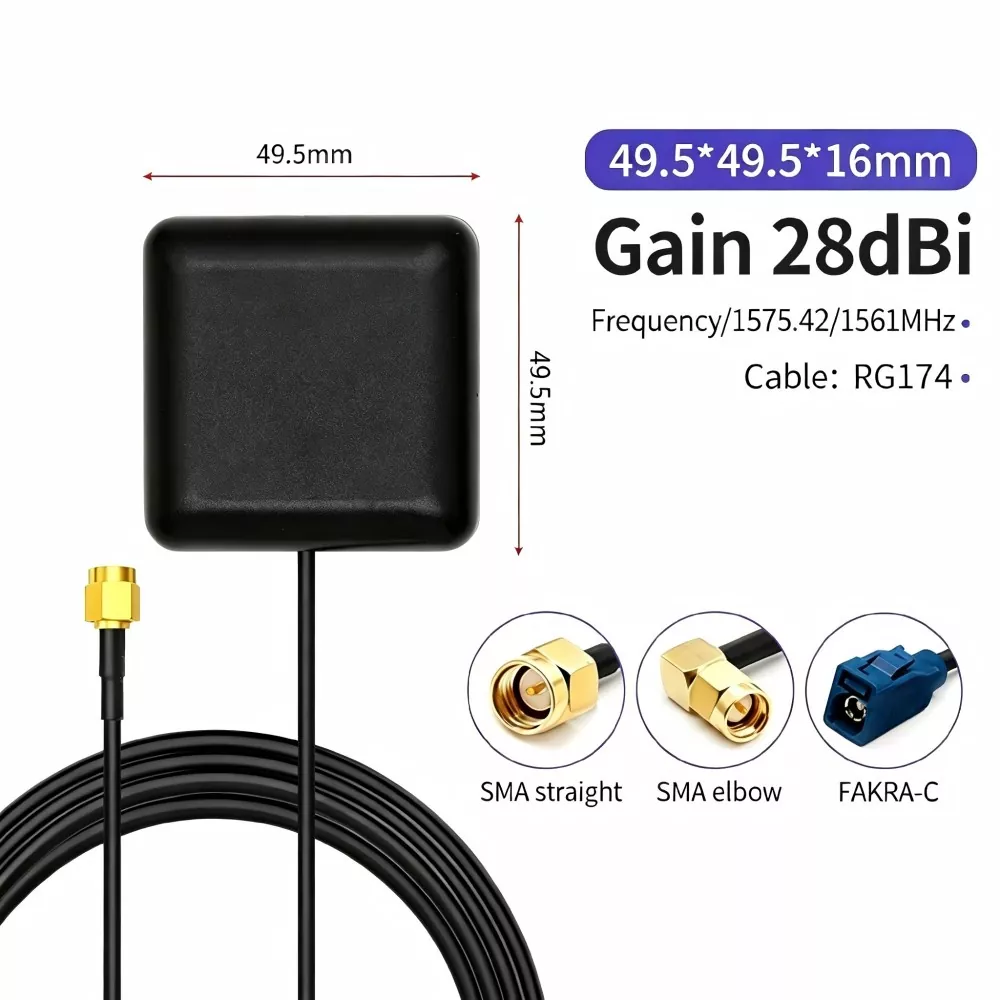

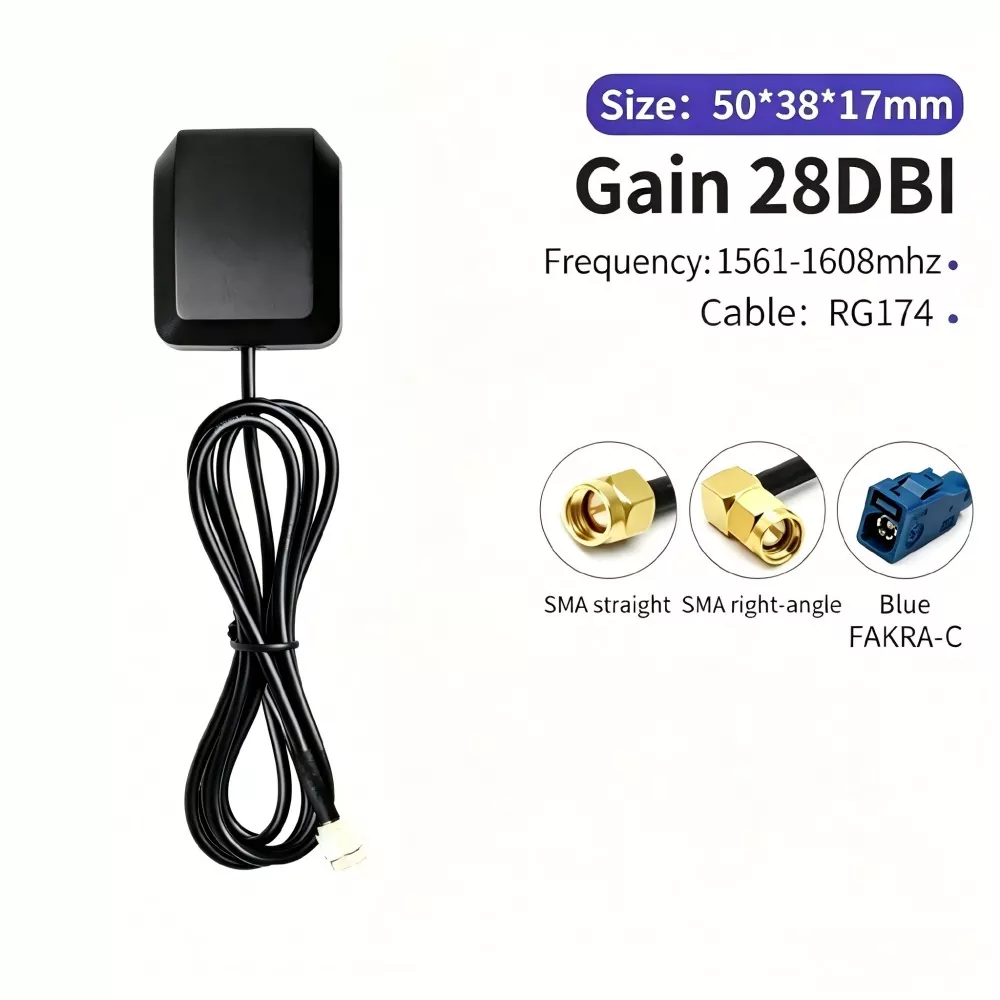

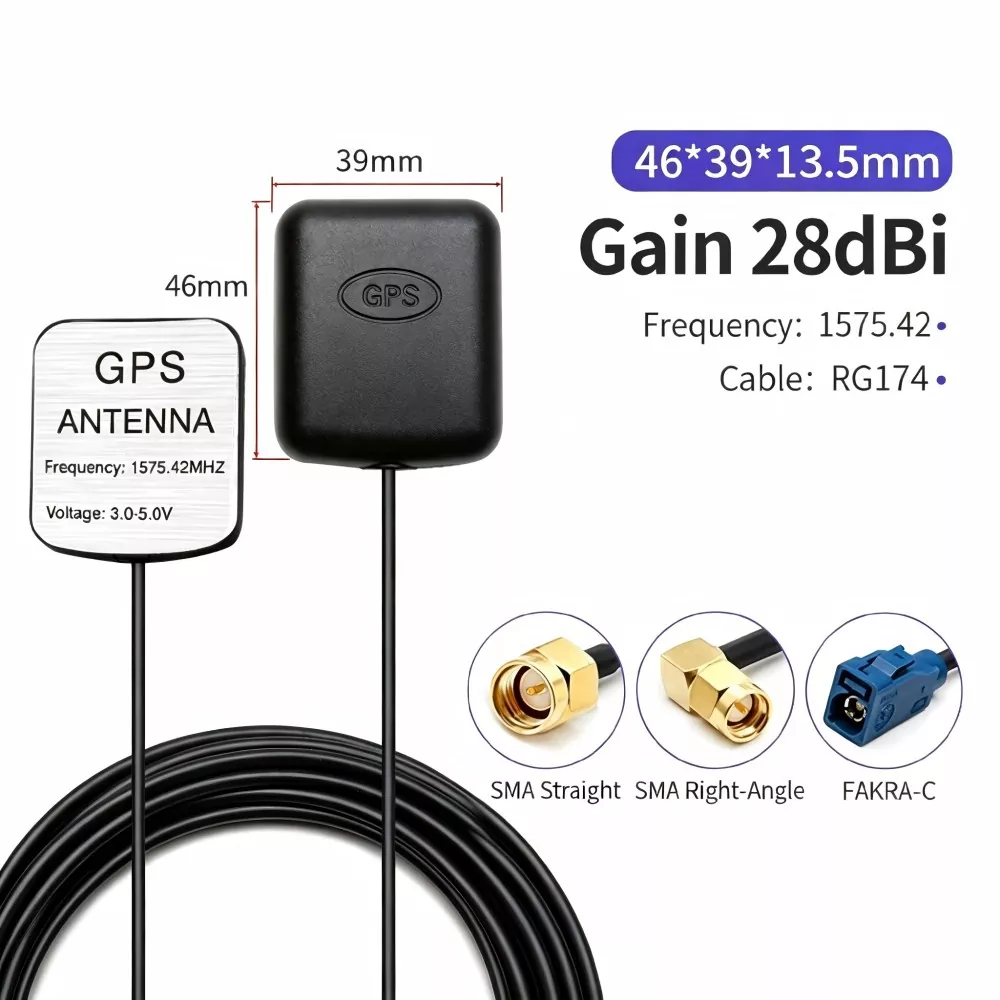

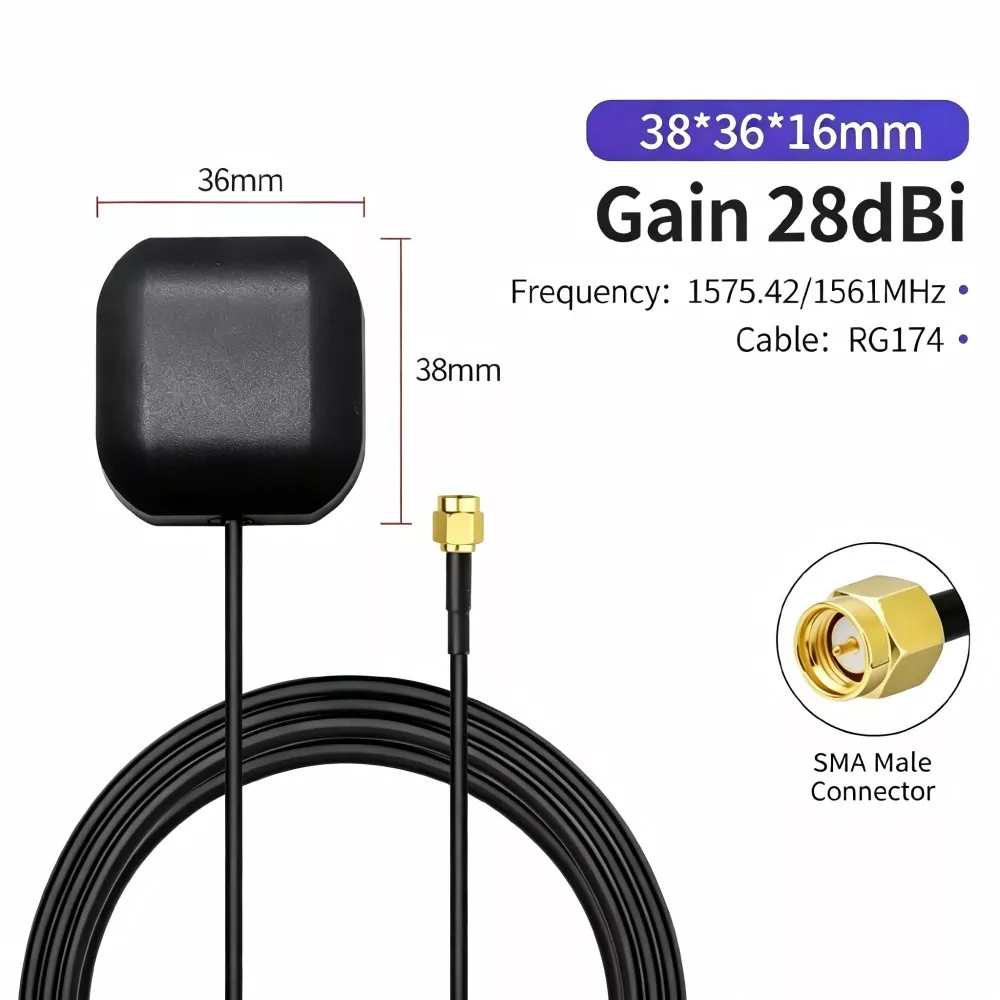

Toetab erinevate liideste, nagu SMA ja TNC, kohandamist; kaabli pikkust ja magnet-/kruvikinnitusmeetodeid saab vastavalt nõuetele reguleerida.

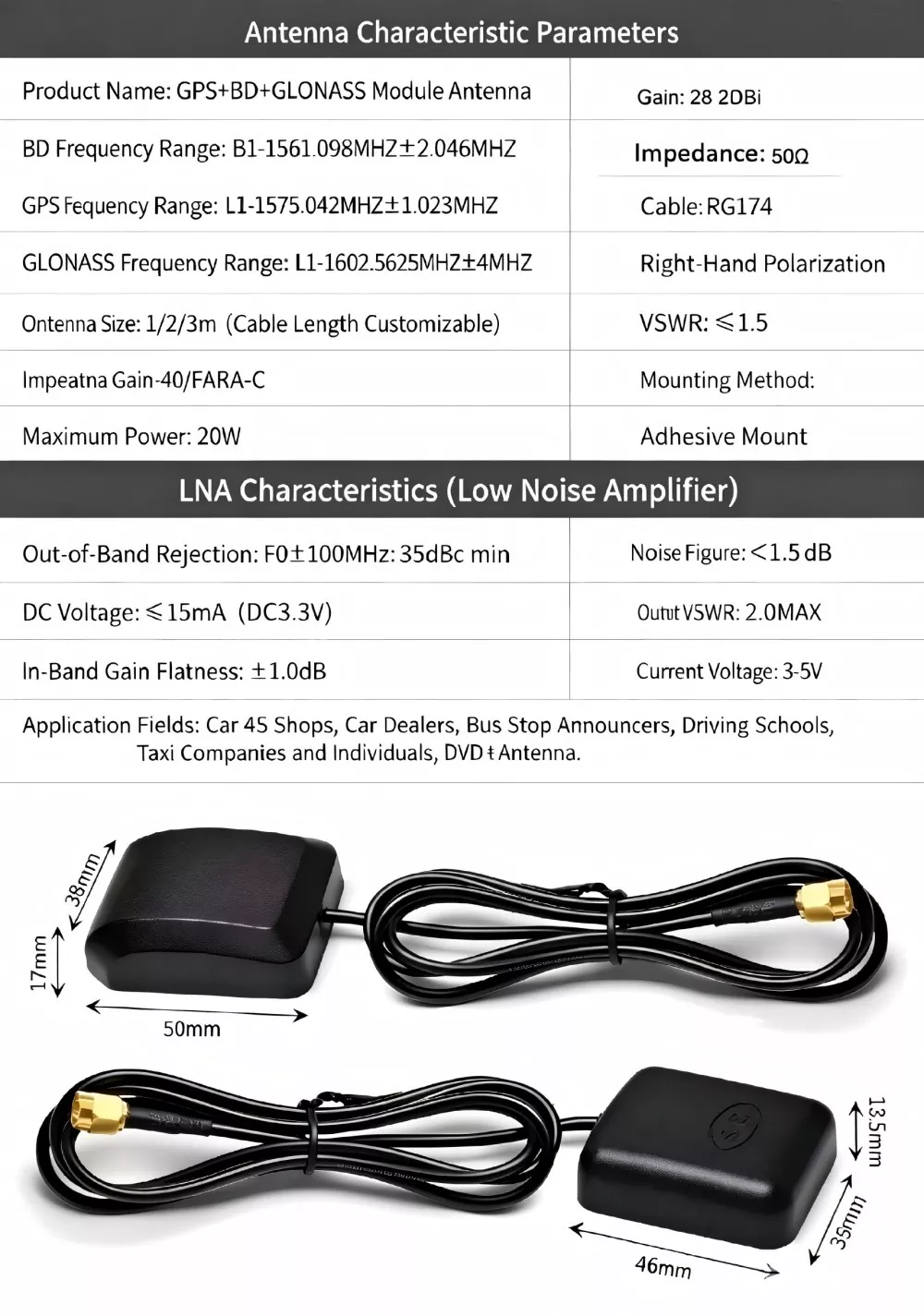

Tehnilised andmed

Millised seadmed on ühilduvad?

Meie GPS-välist antenni kasutatakse laialdaselt järgmistes valdkondades:

1. Smart Connected Vehicles ja ADAS

Sõiduki katusele paigaldatud see tungib läbi auto plahvatusvastase kile, et tagada autonoomse sõidu ja autopargi haldussüsteemide sentimeetrine positsioneerimine.

2. Täppispõllumajandus ja droonid

Põllumajanduslike droonide või põllutöömasinate peale paigaldatuna on sellel tugev elektromagnetiliste häirete takistus, mis tagab täpse automaatse liikumise ja täpse pestitsiidide pihustamise.

3. Geodeetiline mõõdistamine ja tugijaama aja sünkroniseerimine

Tugijaamade või RTK-vastuvõtjate põhikomponendina tagab stabiilne faasikeskme viga (±2 mm) millimeetri tasemel mõõtmise täpsuse.

4. Mere- ja laevaliiklus

Soolapihustuskorrosioonikindel disain tagab pidevad ja usaldusväärsed kursi- ja asukohaandmed isegi karmides merekeskkondades.

5. IoT varade jälgimine

Pikkade kaablitega disainitud selle saab hõlpsasti peita konteinerite või suurte masinate välisküljele, võimaldades logistika jälgimist kogu maailmas.

Põhjalik võrdlus konkureerivate toodetega

Illustreeritud paigaldus- ja kasutusjuhend

1. Asukoha valik: Paigaldage antenn kindlasti tasasele pinnale, millel on takistusteta vaade ja mis ei sisalda metallist häireid (nt auto katus või varustuse pealmine osa).

2. Hüdroisolatsioonitöötlus: Välisühenduspunktid tuleb tihendada isesulava veekindla teibiga, mis on kantud "321" mähkimismeetodil, et vältida vihmavee voolamist mööda kaablit seadmesse.

3. Maandus ja piksekaitse: Enne kui toitekaabel siseneb seadmeruumi või seadmesse, on soovitatav paigaldada piksepiirik ja veenduda, et selle läheduses oleks õige maandus.

4. Juhtmete spetsifikatsioonid: Kaablite vedamisel tuleb paigaldada "tilgaaasad (U-kujulised painded)", et vältida vihmavee tagasivoolu.

Kuidas valida õige GPS-i välisantenn?

Usaldusväärse tarnija otsimine Sel ajal on soovitatav keskenduda järgmise kolme punkti hindamisele:

1. Täpsustage sagedusriba nõudeid: Lihtsa navigeerimise jaoks valige lihtsalt L1 ühe sagedusega antenn. Kui on vaja ülitäpset RTK-d või häiretevastast jõudlust, valige kindlasti L1/L2/L5 mitme sagedusega antenn.

2. Hinda paigalduskeskkonda: sõidukis või välistingimustes kasutamiseks on IP67 veekindluse reiting pluss magnetalus parim valik; statsionaarsete tugijaamade puhul on mitmeteede leevendamiseks soovitatav kruvipaigaldus kombineerida drosselpooliga.

3. Kontrollige kaabli kadu: kui kaabli pikkus ületab 5 meetrit, peab tarnija pakkuma väikese kaotusega kaableid; vastasel juhul kompenseeritakse LNA võimendus kaabli kadumisega.

Miks valida meid?

Shenzhen Qianmu Communication Technology Co., Ltd. pole mitte ainult GPS-välise antenni tootja, vaid ka teie usaldusväärne raadiosagedustehnoloogia partner. Meil on oma iseseisvalt välja töötatud mikrolaineahju kajakambrid ja kogenud inseneride meeskond, mis võimaldab meil pakkuda ühekordselt kohandatud teenuseid, mis hõlmavad prototüüpide koostamist, testimist ja masstootmist. Kasutades Shenzheni väljakujunenud elektroonikatööstuse ökosüsteemi, pakume konkurentsivõimelisi teostusaegu ja kulutõhusaid lahendusi, säilitades samal ajal suurepärase tootekvaliteedi.

KKK

K1: Kas see ühildub BeiDou süsteemiga?

V: Absoluutselt. Meie antennil on mitme kanaliga konstruktsioon ja see toetab põhivoolu globaalseid GNSS-süsteeme, sealhulgas GPS, BeiDou, GLONASS ja Galileo.

Q2: milline on teie minimaalne tellimiskogus (MOQ) tootjana?

V: Toetame paindlikke hankevõimalusi. Standardmudelite puhul aktsepteerime väikese partii proovitellimusi. Kohandatud mudelite jaoks võtke ühendust meie müügimeeskonnaga, et saada uusim pakkumine ja spetsiifiline MOQ teave.

K3: Kuidas valida aktiivse välise GPS-antenni ja passiivse mudeli vahel?

V: Autotööstuse rakenduste, tööstuslike juhtimissüsteemide, mõõdistus- ja kaardistamisprojektide ning välistingimustes kasutamiseks on vaja aktiivset GPS-i välisantenni. Passiivsed mudelid sobivad ainult väga lühikeste siseruumide vahemaade jaoks kuni 1 meetri raadiuses ja pikemate kaablite korral võib signaali kadu olla märkimisväärne. Kõik Qianmu Factory lipulaevamudelid kasutavad aktiivset disaini.

K4: Kas antenn saab kasutada pikendatud kaablit? Mis on maksimaalne toetatav pikkus?

V: Standardse RG174 kaabli maksimaalne soovitatav pikkus on 10 meetrit. Kui kaabli pikkus ületab 10 meetrit, võtke ühendust tarnijaga, et asendada see väikese kadudega LMR RF-kaabli vastu. Tehas saab kohandada ka ülipikki antenne kuni 20 meetri pikkuste kaablitega.
